W pompach i różnych układach hydraulicznych i pneumatycznych,pięciodrogowe zawory zwrotneIzłącza pięciokierunkoweto dwa istotne elementy funkcjonalne. Współpracują ze sobą, aby stworzyć wydajne, bezpieczne i kompaktowe jednostki sterujące płynami. Poniższa analiza obejmie zasady ich działania, cechy funkcjonalne i typowe scenariusze zastosowań.

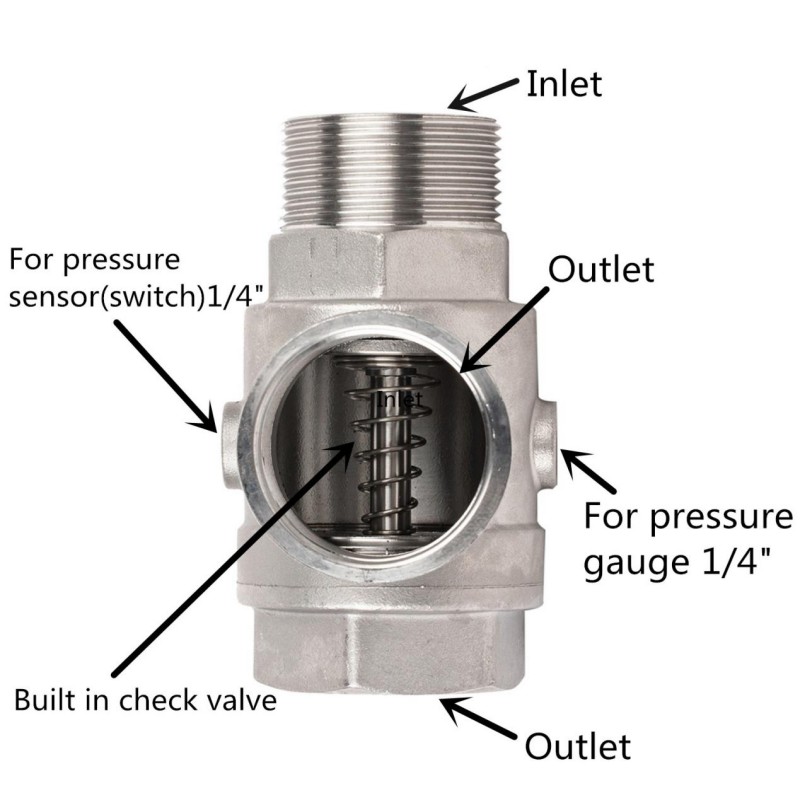

Jest to urządzenie zaworowe, które integruje funkcję jednokierunkowego zaworu zwrotnego z dystrybucją wielu interfejsów. Pojedynczy korpus zaworu łączy główny kanał (wlot i wylot) oraz wiele interfejsów pomocniczych, zazwyczaj obejmujących interfejsy dla manometrów, przełączników czujników ciśnienia i zbiorników powietrza. To znacznie upraszcza konstrukcję rurociągu na wylocie pompy, oszczędza przestrzeń montażową i zmniejsza potencjalne punkty wycieków. Jego rdzeniem jest wbudowany zawór zwrotny, zwykle sterowany sprężyną i ciśnieniem medium. Jego główną funkcją jest zapobieganie cofaniu się mediów i ochrona sprzętu, takiego jak pompy wodne.
Otwieranie: Kiedy ciśnienie medium na wlocie przekracza siłę napięcia wstępnego sprężyny, ciśnienie wypycha dysk z gniazda zaworu, zawór otwiera się i medium przepływa do przodu.
Zamykanie: Gdy ciśnienie wlotowe spada lub ciśnienie wylotowe odwraca się, siła sprężyny szybko popycha dysk z powrotem do gniazda zaworu, tworząc szczelne uszczelnienie i skutecznie zapobiegając przepływowi wstecznemu mediów.
Dzięki konstrukcji rdzenia zaworu wspartego sprężyną pokonuje on ograniczenia tradycyjnych zaworów zwrotnych typu podnośnikowego w zakresie kierunku przepływu, osiągając wszechstronność w przypadku montażu pionowego lub poziomego, co znacznie ułatwia projektowanie układu rurociągów stacji pomp.
W układach pompowych pięciodrogowy zawór zwrotny odgrywa niezastąpioną rolę bezpieczeństwa:
Zapobieganie cofaniu się mediów i ochrona przed uderzeniami wodnymi: Gdy pompa wodna nagle się zatrzyma, zapobiega cofaniu się cieczy pod wysokim ciśnieniem w rurociągu i uderzaniu w wirnik pompy, chroniąc podstawowe elementy pompy.
Utrzymanie ciśnienia w rurociągu: zapobiega przepływowi zwrotnemu mediów w rurociągu pod ciśnieniem, pomagając systemowi utrzymać wymagane ciśnienie podczas przerywanej pracy pompy, redukując częste uruchamianie pomp. Izolowanie systemów rezerwowych: w systemach równoległych z wieloma pompami zapobiega przedostawaniu się mediów z pompy roboczej do rurociągu pompy rezerwowej, zapewniając zawsze dostępną ścieżkę rezerwową.

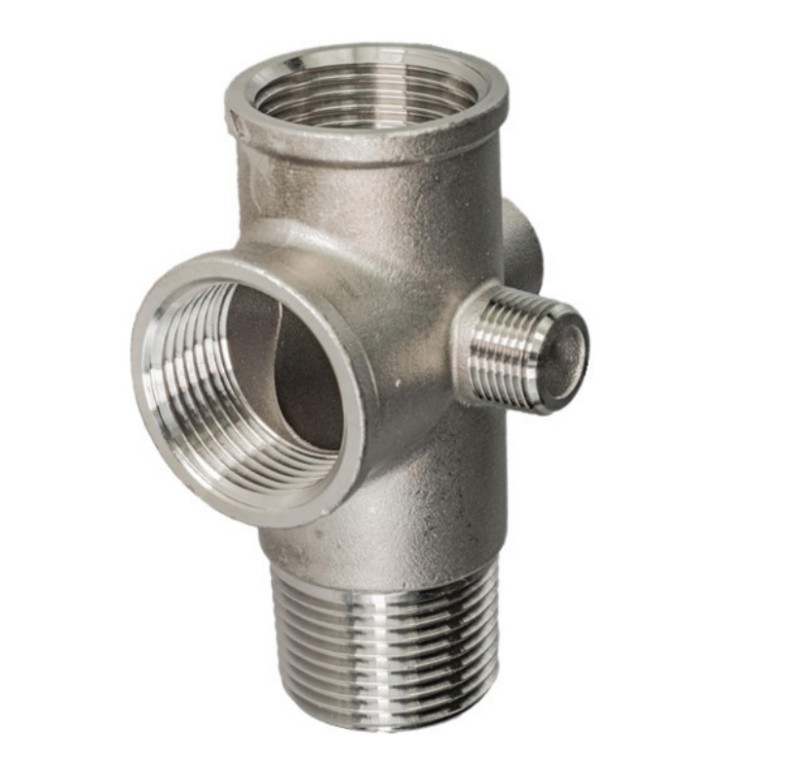

A złącze pięciokierunkoweto zintegrowana złączka rurowa z pięcioma przyłączami. Jest to łącznik rurowy z wewnętrzną pustą konstrukcją i nie pełniący żadnej funkcji zaworu. Jego podstawową funkcją jest dystrybucja cieczy lub łączenie wielu urządzeń, tworząc kompaktowy, wielofunkcyjny punkt dystrybucji i odbioru.
Jako wielopunktowo zintegrowany łącznik rurowy służy do dystrybucji płynu z jednego źródła do wielu różnych miejsc docelowych lub do łączenia wielu odgałęzień. Jest to kanał czysto fizyczny, który nie zmienia ani nie kontroluje stanu płynu. Nadaje się do scenariuszy, w których płyn z głównego rurociągu musi być skierowany do wielu równoległych urządzeń (takich jak wiele instrumentów lub wiele odgałęzień) lub w celu zapewnienia punktów połączeń dla tymczasowych potrzeb, takich jak testowanie pomp, płukanie i obejście.
W kompaktowym sterowniku ciśnienia wylotowego pompy można zobaczyć:
Główny rurociąg: Główna rura wylotowa pompy (np. 1 cal) jest podłączona do jednego głównego przyłącza pięciokierunkowej złączki.
Zabezpieczenie: Za głównym rurociągiem (na drugim przeciwległym porcie głównym złącza pięciodrogowego) instaluje się 1-calowy zawór zwrotny z gwintem wewnętrznym, aby zapobiec przepływowi wstecznemu ciśnienia za rurociągiem.
Sterowanie systemem: Przełącznik czujnika ciśnienia jest zainstalowany na jednym porcie 1/4 cala pięciokierunkowego złącza w celu monitorowania ciśnienia w systemie. Gdy ciśnienie osiągnie ustawioną wartość, przełącznik może automatycznie sterować uruchamianiem i zatrzymywaniem pompy, zapewniając automatyzację systemu i ochronę przed przeciążeniem.
Monitorowanie wizualne: Manometr jest zainstalowany na innym porcie 1/4 cala pięciokierunkowego złącza, zapewniając operatorom intuicyjne odczyty ciśnienia w systemie w czasie rzeczywistym.
Rozszerzenie lub nadmiar ciśnienia: Piąty port może służyć do podłączenia zaworu bezpieczeństwa, zaworu nadmiarowego ciśnienia lub jako dodatkowy interfejs monitorowania zapasowego.
Podstawowe różnice pomiędzy tymi dwoma produktami są następujące:
| Funkcja | Zawór zwrotny pięciodrogowy | Złącze pięciokierunkowe |
| Funkcja podstawowa | Funkcja zaworu zwrotnego + rozkład interfejsu (integracja funkcji) | Czyste połączenie rurowe i przekierowanie (bez funkcji sterowania) |
| Struktura wewnętrzna | Wbudowany rdzeń zaworu, sprężyna i inne mechanizmy zaworu zwrotnego | Pusta wnęka, brak ruchomych części |
| Główna funkcja | Zapobiega cofaniu się mediów, chroni sprzęt, integruje interfejsy monitorujące | Umożliwia dystrybucję płynu z jednej ścieżki na wiele ścieżek lub wiele ścieżek zbiegających się w jedną |
| Rola systemu | Krytyczny element bezpieczeństwa i sterowania | Element łączący i rozprowadzający rury |
| Miejsce instalacji | Zwykle mocowany do głównego rurociągu na wylocie pompy | Elastyczna lokalizacja w zależności od potrzeb dywersyjnych |
Wysoce zintegrowane, oszczędzające miejsce: łączy punkty połączeń wielu funkcjonalnych komponentów w jedno kompaktowe złącze, znacznie upraszczając układ rur i sprawiając, że struktura systemu jest mniejsza i schludniejsza.
Łatwa instalacja i konserwacja: Wszystkie akcesoria do monitorowania i sterowania są umieszczone centralnie, co ułatwia instalację, debugowanie i codzienną kontrolę.
Wszechstronna funkcjonalność: jednocześnie realizuje wiele funkcji w jednym węźle, w tym sterowanie włączaniem/wyłączaniem głównego kanału, zapobieganie przepływowi zwrotnemu, automatyczna kontrola ciśnienia i monitorowanie wizualizacji ciśnienia.
Zredukowane punkty wycieków: W porównaniu do stosowania wielu trójników i prostych złączy, użycie jednego pięciokierunkowego złącza znacznie zmniejsza potencjalne punkty wycieków i poprawia niezawodność systemu.
Możesz wybrać w oparciu o podstawowe potrzeby swojego systemu pomp:
Jeśli chcesz zapobiec cofaniu się wody, chronić pompę i chcesz centralnie zainstalować manometry i przełączniki ciśnienia, aby uprościć orurowanie, powinieneś wybrać pięciodrogowy zawór zwrotny. Jest to standardowa, wydajna i bezpieczna konfiguracja systemu pomp.
Jeśli masz już oddzielny zawór zwrotny lub system potrzebuje jedynie równomiernie rozprowadzić pojedynczy strumień płynu do wielu odgałęzień bez określonych wymagań dotyczących zamówienia, wówczas złącze pięciodrogowe jest bardziej ekonomiczne i bezpośrednie.
Wybierając te produkty, należy dobrać odpowiedni materiał (np. mosiądz, stal nierdzewna) i model w oparciu o charakterystykę mediów systemowych (korozja, temperatura), ciśnienie robocze i standardy połączeń (takie jak specyfikacja gwintów BSPT, BSP, NPT).
Krótko mówiąc, te dwa typy produktów, choć małe, są niezbędnymi, kluczowymi komponentami do zbudowania responsywnego, bezpiecznego i sprytnie zaprojektowanego systemu pomp. Dzięki pomysłowej konstrukcji przekształcają złożoną logikę sterowania płynami w prostą i niezawodną rzeczywistość fizyczną.
