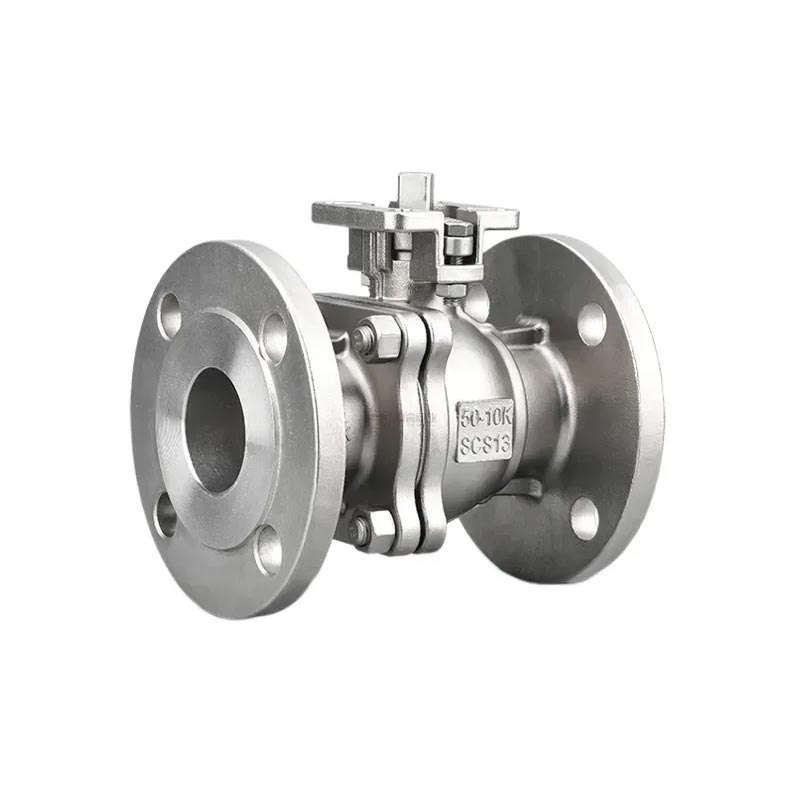

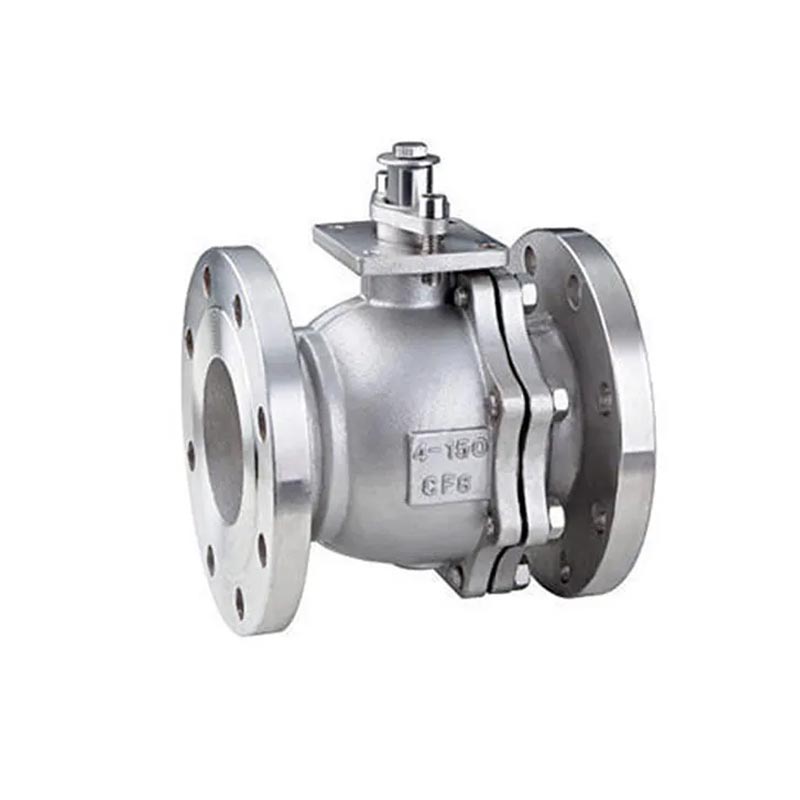

Wysokiej jakości zawór kulowy kołnierzowy JIS10K ze stali nierdzewnej JOEPAI charakteryzuje się doskonałym uszczelnieniem stabilność i wytrzymałość konstrukcyjna, co czyni go głównym zaworem kontroli płynów w żywności, przemysł farmaceutyczny i chemiczny.
Wyprodukowane przez Wenzhou Joepai Valve Co., Ltd., której poprzedniczką była Jingyue Valve Factory założona w 2003 roku firma JOEPAI ma ponad dziesięcioletnie doświadczenie w produkcji zaworów kulowych ze stali nierdzewnej, hydranty przeciwpożarowe, zawory wspomagające i rozwiązania do kontroli przepływu w przemyśle.
Konstrukcja z pełnym portem zmniejsza opór przepływu. Podkładka do bezpośredniego montażu ISO5211 sprawia, że instalacja siłownika jest łatwiejsza i bardziej niezawodna.
Ulepszona konstrukcja zabezpieczająca trzpień zapobiega wydmuchaniu trzpienia i poprawia bezpieczeństwo pracy pod ciśnieniem.
Obsługa dźwigni z urządzeniem blokującym. Do automatyzacji dostępny jest siłownik pneumatyczny lub elektryczny.
Gniazdo, uszczelka, podkładka oporowa i uszczelnienie z PTFE zapewniają doskonałą stabilność uszczelnienia i odporność chemiczną.
Można je bezpośrednio sprawdzić i naprawić online, co ogranicza przestoje sprzętu i koszty konserwacji.
Specjalnie zaprojektowany trzpień zaworu kulowego kołnierzowego JIS10K ze stali nierdzewnej umożliwia łatwe otwieranie i zamykanie przy niewielkim momencie obrotowym.
Pozostawić pozycję, w której uchwyt zaworu może się obracać.
Nie można używać do dławienia.
Zawory kulowe z mechanizmami przekładniowymi należy montować w pozycji pionowej.
Funkcja ta całkowicie rozwiązuje problem tradycyjnych zaworów wpływających na uszczelnienie na skutek tarcia pomiędzy powierzchniami uszczelniającymi.
Standardowe zawory kulowe kołnierzowe JIS10K ze stali nierdzewnej instalowane na rurociągach można bezpośrednio sprawdzać i naprawiać online, skutecznie skracając przestoje sprzętu i obniżając koszty.
Eliminuje problem nieprawidłowego wzrostu ciśnienia w komorze zaworu mającego wpływ na bezpieczeństwo podczas użytkowania.
Specjalnie zaprojektowany trzpień zaworu można łatwo otwierać i zamykać za pomocą małego zaworu z pokrętłem.
Zawory wykorzystują siłę mechaniczną zapewnianą przez trzpień zaworu, która dociska klin kulowy do gniazda zaworu w celu uszczelnienia, zapewniając niezawodne uszczelnienie w różnych warunkach pracy.
Kiedy kula odchyla się od gniazda zaworu, ciecz przepływa równomiernie wzdłuż powierzchni uszczelniającej pod kątem 360°, ograniczając miejscowe szorowanie i zmywając nagromadzone substancje.
| NIE. | Nazwa części | Tworzywo |
|---|---|---|
| 1 | Ciało | SUS304 / SUS316 / WCB |
| 2 | Siedziba | PTFE |
| 3 | Piłka | SUS304 / SUS316 / SS |
| 4 | Śruba | SUS304/SS |
| 5 | Uszczelka | PTFE |
| 6 | Nakrętka | SUS304/SS |
| 7 | Czapka | SUS304 / SUS316 / WCB |
| 8 | Trzon | SUS304/SS |
| 9 | Podkładka oporowa | PTFE |
| 10 | Uszczelka | PTFE |
| 11 | Gruczoł | SUS304/SS |
| 12 | Nakrętka macierzysta | SUS304/SS |
| 13 | Uchwyt | SUS304/SS |
Materiały można dostosować do wymagań warunków pracy, mediów, ciśnienia i temperatury.
| DN | A | F | G | K | T | H | C | D | E | h | N | M | Ra | Rb | R2 | R1 | S |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1/2" | 15 | 48.8 | 70 | 95 | 11 | 1 | 107 | 73 | 140 | 9 | 4 | 15 | 18 | 21 | 3 | 3 | 9 |
| 3/4" | 18 | 54 | 75 | 100 | 13 | 1 | 117 | 76 | 140 | 9 | 4 | 15 | 18 | 21 | 3 | 3 | 9 |
| 1" | 24 | 66 | 90 | 125 | 13 | 1 | 127 | 86 | 165 | 11 | 4 | 19 | 21 | 25 | 3 | 3.5 | 11 |
| 1-1/4" | 32 | 77 | 100 | 135 | 14 | 2 | 137 | 91 | 165 | 11 | 4 | 19 | 21 | 25 | 3 | 3.5 | 11 |
| 1-1/2" | 36 | 85 | 105 | 140 | 14 | 2 | 165 | 119 | 195 | 14 | 4 | 19 | 25 | 35 | 3.5 | 4.5 | 14 |
| 2" | 50 | 96 | 120 | 155 | 14 | 2 | 177 | 127 | 195 | 14 | 4 | 19 | 25 | 35 | 3.5 | 4.5 | 14 |
| 2-1/2" | 62 | 116 | 140 | 175 | 16 | 2 | 188.5 | 136 | 240 | 14 | 4 | 19 | 25 | 35 | 3.5 | 4.5 | 14 |
| 3" | 78 | 126 | 150 | 185 | 16 | 2 | 203.5 | 164 | 260 | 17 | 8 | 19 | 35 | 51 | 4.5 | 5.5 | 17 |
| 4" | 100 | 151.8 | 175 | 210 | 16 | 2 | 228 | 178 | 320 | 19 | 8 | 19 | 35 | 51 | 4.5 | 5.5 | 19 |
Wymiary podano w celach informacyjnych. Przed złożeniem zamówienia proszę potwierdzić ostateczne rysunki i wymiary montażowe siłownika z JOEPAI.
Siedziba Wenzhou Joepai Valve Co., Ltd. znajduje się w dystrykcie Longwan w Wenzhou w prowincji Zhejiang, blisko lotniska, z wygodnym transportem. Firma integruje projektowanie, rozwój, produkcja i sprzedaż jako profesjonalne przedsiębiorstwo zajmujące się rozwiązaniami do kontroli przepływu przemysłowego.
Firma posiada projekt zaworów CAD, trójwymiarowe kształtowanie UG i centrum testowe kontroli jakości. Wydajny sprzęt produkcyjny i doskonałe metody testowania skutecznie poprawiają jakość produktu i chronić interesy klientów.
JEJPAI przeszło certyfikację systemu zarządzania jakością ISO 9001. Podstawowe produkty uzyskały certyfikat UE CE certyfikacja. Zawory kulowe przeszły koreański certyfikat KC. Minęły produkty hydrantu przeciwpożarowego Australijska certyfikacja AS 2419.2-2009, a system Dual Booster jest zgodny z technicznymi normami AS 2419.3 specyfikacje.
Eksport stanowi około 85% całkowitej sprzedaży. Prosimy o kontakt w celu uzyskania konkretnego certyfikatu mającego zastosowanie do tego modelu i wielkości zamówienia.
Ten zawór kulowy kołnierzowy ze stali nierdzewnej JIS10K jest szeroko stosowany w przemyśle spożywczym, farmaceutycznym, chemicznym, rurociągi ropy naftowej, gazu ziemnego, wodociągów i innych rurociągów przemysłowych do odcinania i kontroli przepływu. Nie jest zalecany do dławienia.
Zespół techniczny zapewnia indywidualne wsparcie w zakresie projektowania rozwiązań w oparciu o ciśnienie, temperaturę, medium, rysunki projektowe lub próbki.
Precyzyjne centrum obróbcze CNC i zautomatyzowany system montażu zapewniają stabilną jakość i wysoką precyzję.
Gwarancja 12 miesięcy od dostawy. Produkty zostaną naprawione lub wymienione bezpłatnie w przypadku problemów z jakością, które nie są spowodowane czynnikami ludzkimi.
Niestandardowe rozwiązania zaworów, materiały, rozmiary, siłowniki i wymagania marki są dostępne dla klientów na całym świecie.
Nie. Ten standardowy zawór kulowy kołnierzowy JIS10K ze stali nierdzewnej jest przeznaczony do odcinania i kontroli przepływu. Nie jest zalecany do dławienia.
Tak. Posiada podkładkę do bezpośredniego montażu ISO5211 i obsługuje działanie siłownika pneumatycznego lub elektrycznego.
Tak. JOEPAI zapewnia personalizację 1 do 1 w oparciu o parametry robocze, rysunki lub próbki. Dostępna jest obsługa OEM/ODM.
Nasza firma posiada certyfikat ISO 9001. Podstawowe produkty posiadają certyfikat UE CE, zawory kulowe posiadają koreański certyfikat KC, a produkty hydrantów przeciwpożarowych posiadają australijską certyfikację AS 2419.2-2009.
Na problemy z jakością, które nie są spowodowane czynnikiem ludzkim, udzielamy 12-miesięcznej gwarancji od daty dostawy.
Prosimy o kontakt z naszym zespołem technicznym w celu podania ciśnienia, temperatury, medium, standardu połączenia i rysunków. Potwierdzimy ostateczne wymiary i szczegóły montażu siłownika.
Wyceny, rysunki techniczne, dobór siłowników, materiały niestandardowe, rozwiązania zaworów OEM/ODM i globalnej współpracy dystrybucyjnej, prosimy o kontakt z Wenzhou Joepai Valve Co., Ltd.
