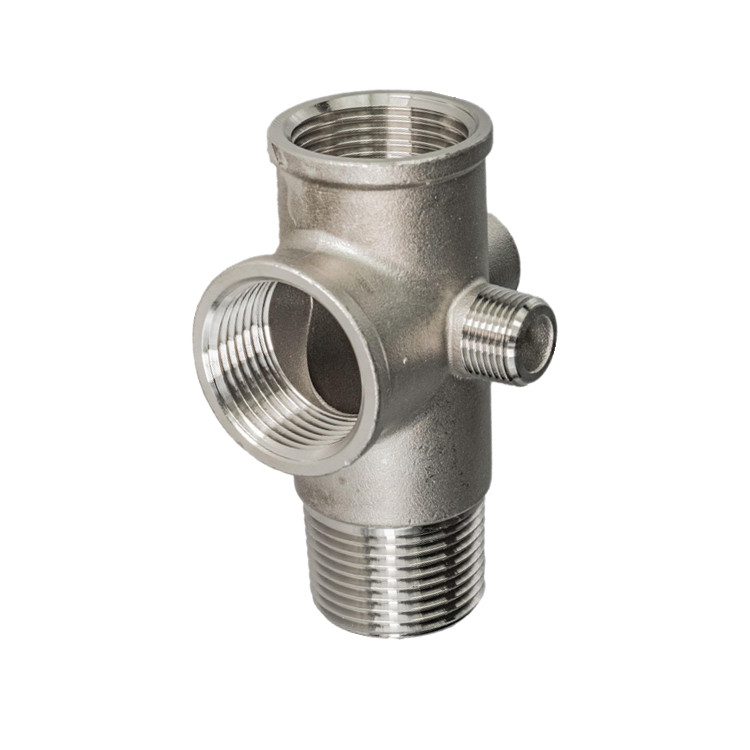

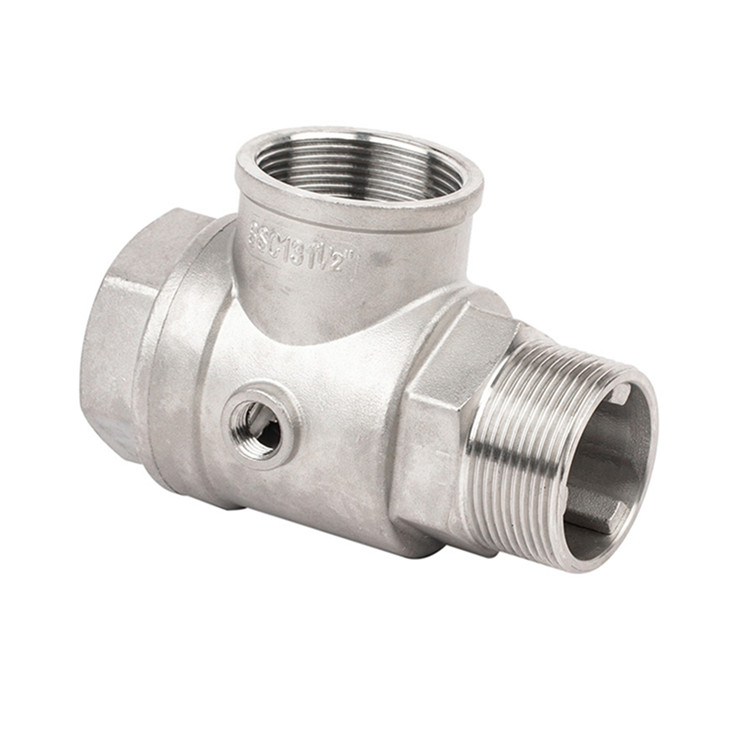

Złącze pięciokierunkowe ze stali nierdzewnej bez zaworu zwrotnego

Podstawową cechą pięciokierunkowego złącza ze stali nierdzewnej bez zaworu zwrotnego produkowanego przez Joepai Factory jest to, że sam korpus zaworu ma pięć przyłączy: 1” żeńskie x 1” żeńskie x 1” męskie x 1/4” żeńskie x 1/4” męskie. Jest to wyłącznie element łączący z wewnętrznym pustym kanałem i bez ruchomych części i nie ma żadnych funkcji sterujących, takich jak zawór zwrotny czy regulacja. Jego jedynym celem jest zbieranie lub dystrybucja płynów. W przypadku małej jednostki sterującej układu pompy złącze pięciokierunkowe działa jak kompaktowa zintegrowana platforma montażowa, łącząca wszystkie kluczowe elementy monitorowania i ochrony.

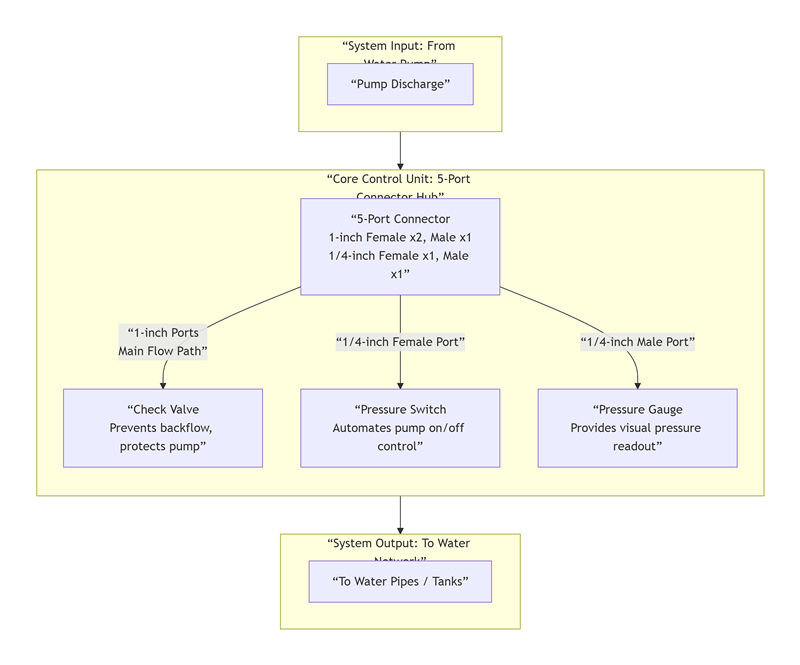

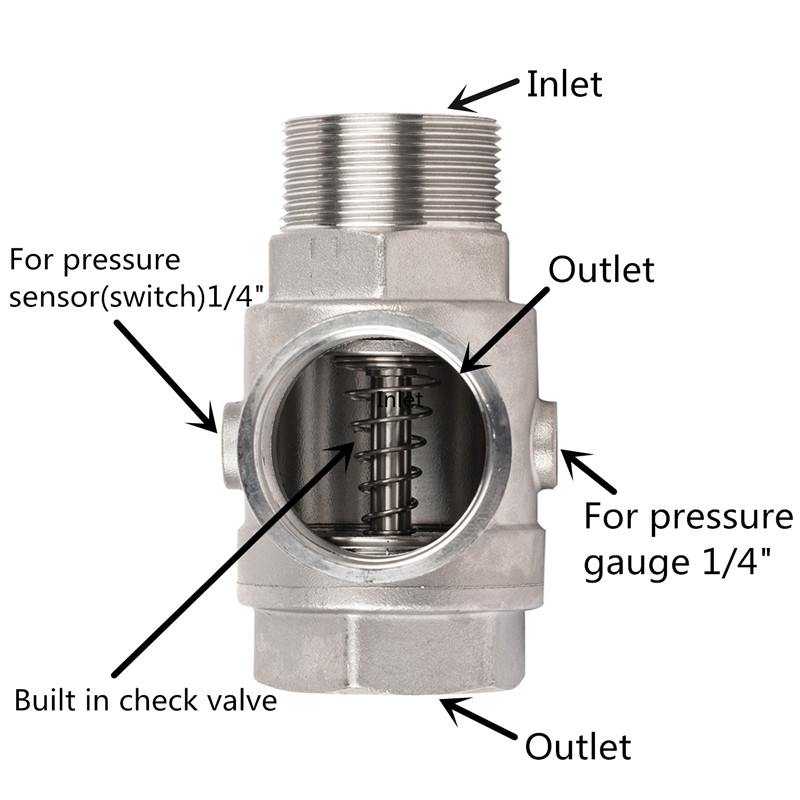

Szczegóły składu systemu:

Złącze pięciokierunkowe: Podstawowy szkielet systemu, łączący wszystkie elementy w całość, minimalizujący złącza rurowe i zmniejszający ryzyko wycieków.

Interfejsy: Przyłącze żeńskie 1" (wlot wody), Przyłącze męskie 1" (wyjście wody), kolejne przyłącze żeńskie 1" (do podłączenia zaworu zwrotnego), Przyłącze żeńskie 1/4" (do podłączenia presostatu), Przyłącze męskie 1/4" (do podłączenia manometru).

Główny kanał (wlot i wylot): łączy wylot pompy z rurą prowadzącą do punktu poboru wody i stanowi główną ścieżkę przepływu medium.

Zawór zwrotny 1-calowy: Jest to „osłona zabezpieczająca” systemu. Zapobiega cofaniu się wody po zatrzymaniu pompy, zapobiegając uderzeniom hydraulicznym i odwrotnemu obrotowi wirnika pompy, a także ma kluczowe znaczenie dla ochrony pompy.

Przełącznik ciśnienia 1/4 cala: to „automatyczny mózg” systemu. Monitoruje ciśnienie w układzie, uruchamiając pompę, gdy ciśnienie spadnie poniżej ustawionego dolnego limitu i zatrzymując pompę, gdy osiągnie górny limit, zapewniając w pełni automatyczną pracę.

Manometr 1/4 cala: To „oczy stanu” systemu. Zapewnia intuicyjne wyświetlanie ciśnienia w czasie rzeczywistym na potrzeby debugowania, obserwacji i rozwiązywania problemów.

Cechy produktu

Pięciokierunkowe złącze Joepai, wykonane ze stali nierdzewnej, znacznie zwiększa odporność na korozję, wytrzymałość i poziom higieny dzięki zastosowaniu stali nierdzewnej, poszerzając w ten sposób zakres jego zastosowań. Staje się trwalszy i czystszy. Jego podstawowe zalety obejmują:

Doskonała odporność na korozję: Jest odporny na korozję spowodowaną parą, słabymi kwasami i zasadami, różnymi chemikaliami i środowiskiem wody morskiej, oferując żywotność znacznie przekraczającą żywotność zaworów mosiężnych.

Wysoka wytrzymałość i trwałość: Wytrzymuje wyższe ciśnienia w systemie (zwykle PN16/PN25, do PN40 lub wyższe) i skoki ciśnienia.

Doskonałe parametry higieniczne: Gładka powierzchnia zapobiega rozwojowi bakterii i jest łatwa do czyszczenia i dezynfekcji. Dzięki polerowaniu lustrzanemu lub polerowaniu elektrolitycznemu może spełniać standardy spożywcze lub sanitarne.

Szeroki zakres temperatur: Nadaje się do pary o wysokiej temperaturze lub mediów o niskiej temperaturze.

Przybory

Odlew ze stali nierdzewnej ASTM A 351 CF8 / SS 304; Stal nierdzewna ASTM A 351 CF8M / SS 316;

Dane techniczne

Średnica nominalna: 1" ~ 2" (DN25 do DN50)

Ciśnienie nominalne: PN16 do PN25 (1,6 MPa ~ 2,5 MPa)

Temperatura pracy: -20 ℃ do 232 ℃

Standard gwintowany:BSP(G),BSPT(Rc),NPT

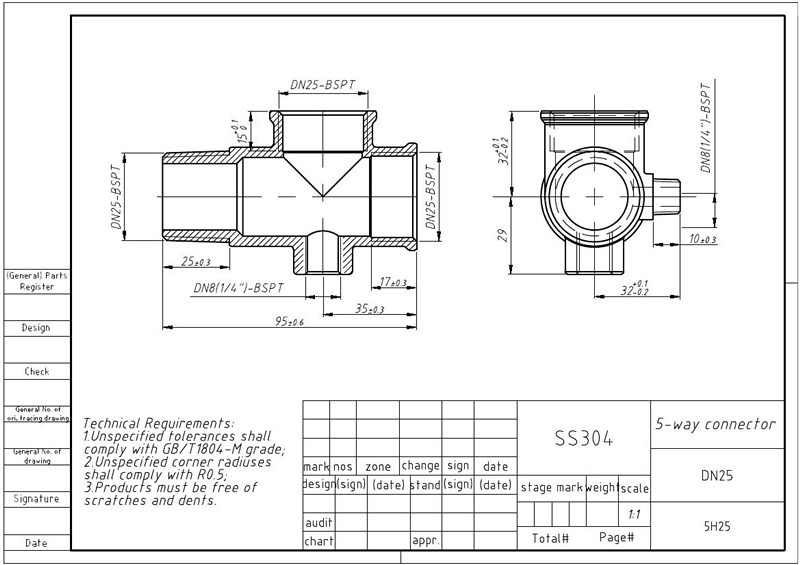

Rysunek

Obsługiwane jest dostosowywanie na podstawie dostarczonych projektów.

Specyficzne zastosowania 5-Port Połsłup

Jeśli Twój system ma już oddzielny zawór zwrotny lub jeśli w ogóle nie potrzebujesz funkcji zaworu zwrotnego i po prostu potrzebujesz niezawodnego „rozgałęźnika”, wówczas złącze 5-portowe jest najbardziej ekonomiczną i prostą opcją. Jego wartość polega na uproszczeniu układu rurociągów i zmniejszeniu liczby oddzielnych złączek. Konkretne scenariusze obejmują:

Monitorowanie wielopunktowe i próbkowanie

Scenariusz:  w celu zainstalowania instrumentów monitorujących należy podłączyć wiele odgałęzień głównego rurociągu.

Przykład: jednoczesne podłączenie manometru, przetwornika ciśnienia (czujnika) i zaworu bezpieczeństwa. Pięciokierunkowe złącze zapewnia dla nich scentralizowany i stabilny punkt mocowania.

Dystrybucja i zbieranie płynów

Scenariusz: pojedynczy strumień płynu musi być równomiernie rozprowadzony do wielu równoległych gałęzi lub wiele strumieni płynu należy zebrać w jeden strumień.

Przykład: Dystrybucja wody chłodzącej z głównego rurociągu wody chłodzącej do trzech niezależnych urządzeń wymagających chłodzenia; lub zbieranie wielu przewodów wody powrotnej do jednej głównej rury wody powrotnej.

Testowanie systemu, odpowietrzanie lub opróżnianie

Scenariusz:  dla systemu należy zapewnić tymczasowe lub stałe interfejsy pomocnicze.

Przykład: interfejsy do płukania systemu, interfejsy automatycznego zaworu odpowietrzającego lub interfejsy zaworu spustowego.
