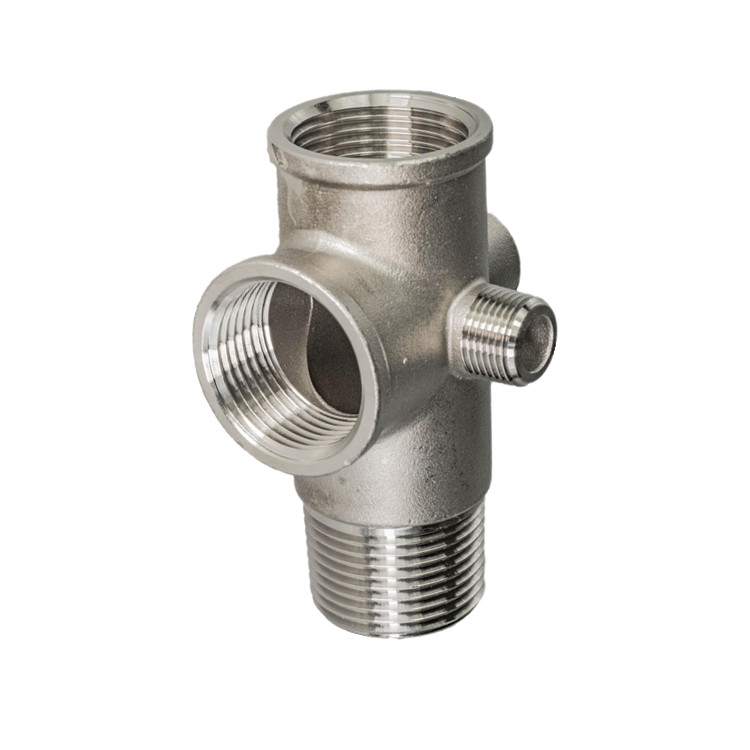

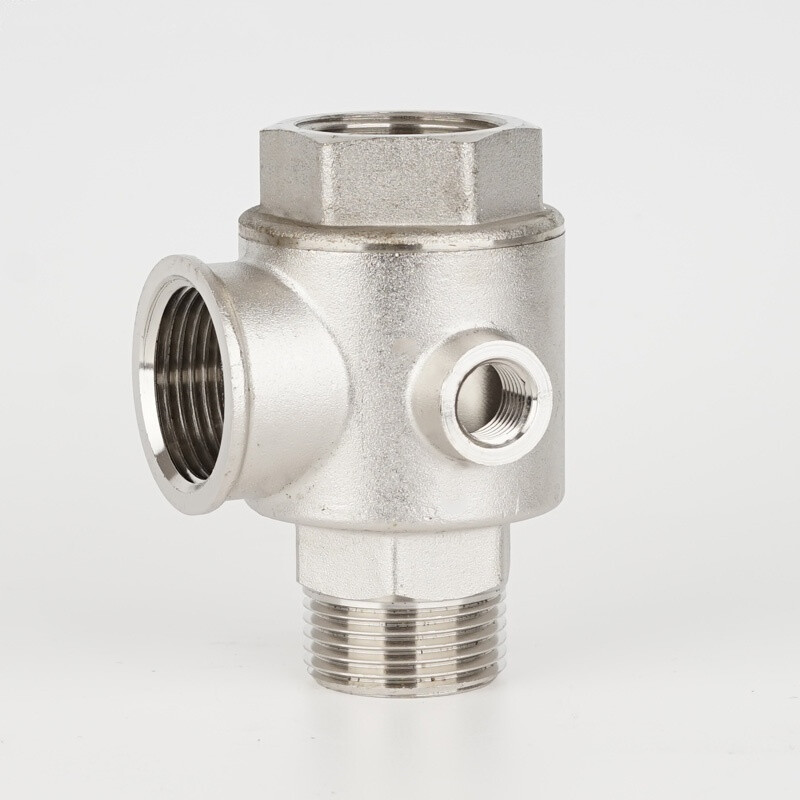

Zawór zwrotny 5-drogowy ze stali nierdzewnej

5-drogowy zawór zwrotny ze stali nierdzewnej to kompaktowy zawór, który integruje funkcję zaworu zwrotnego z wieloma interfejsami przyrządów.  Oprócz systemów pomp, ta wysoce zintegrowana, zajmująca mało miejsca konstrukcja nadaje się również do wielu innych systemów płynów, które wymagają zapobiegania przepływowi zwrotnemu i scentralizowanego monitorowania ciśnienia.  Na przykład w rurociągach do transportu płynów w przemyśle chemicznym, naftowym, farmaceutycznym i spożywczym zapobiega przypadkowemu mieszaniu lub przepływowi zwrotnemu płynów pomiędzy różnymi mediami lub sekcjami procesu, a zintegrowane interfejsy ułatwiają instalację manometrów i czujników do scentralizowanego monitorowania; w obiegach oleju hydraulicznego maszyn inżynieryjnych, urządzeń hutniczych i wtryskarek zapewnia jednokierunkowy przepływ oleju hydraulicznego, stabilizuje ciśnienie w układzie oraz chroni podstawowe elementy, takie jak pompy; jego kompaktowa konstrukcja idealnie sprawdza się w przypadku ograniczonej przestrzeni w sprzęcie.

Cechy produktu

5-drogowy zawór zwrotny ze stali nierdzewnej, zwany także pięciodrogowym zaworem zwrotnym, zaworem zwrotnym, opierając się na swojej zintegrowanej funkcjonalności, znacznie zwiększa odporność na korozję, wytrzymałość i poziom higieny dzięki zastosowaniu stali nierdzewnej, poszerzając w ten sposób jego zakres zastosowań. Zachowując funkcję „zawór zwrotny + interfejs wieloportowy”, staje się trwalszy i czystszy. Zalety rdzenia 5-drogowego zaworu zwrotnego produkowanego przez Joepai obejmują:

Doskonała odporność na korozję: Jest odporny na korozję spowodowaną parą, słabymi kwasami i zasadami, różnymi chemikaliami i środowiskiem wody morskiej, oferując żywotność znacznie przekraczającą żywotność zaworów mosiężnych.

Wysoka wytrzymałość i trwałość: Wytrzymuje wyższe ciśnienia w systemie (zwykle PN16/PN25, do PN40 lub wyższe) i skoki ciśnienia.

Doskonałe parametry higieniczne: Gładka powierzchnia zapobiega rozwojowi bakterii i jest łatwa do czyszczenia i dezynfekcji. Dzięki polerowaniu lustrzanemu lub polerowaniu elektrolitycznemu może spełniać standardy spożywcze lub sanitarne.

Szeroki zakres temperatur: Nadaje się do pary o wysokiej temperaturze lub mediów o niskiej temperaturze.

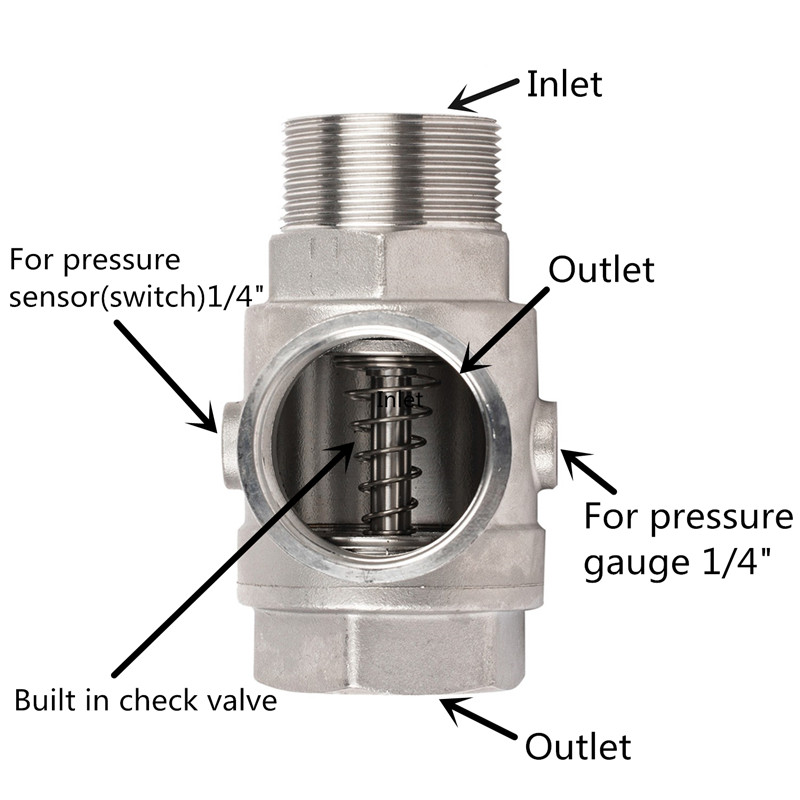

Opis interfejsu

Pięciokierunkowy zawór zwrotny ma 5 portów; poniżej znajduje się krótki opis zastosowania każdego portu.

Główne materiały części

Korpus:Odlew ze stali nierdzewnej ASTM A 351 CF8 / SS 304; Stal nierdzewna ASTM A 351 CF8M / SS 316;

Tarcza:Odlew ze stali nierdzewnej ASTM A 351 CF8 / SS 304; Stal nierdzewna ASTM A 351 CF8M / SS 316;

Trzon: stal nierdzewna 304/316

Sprężyna: stal nierdzewna 304/316

Pierścień uszczelniający: viton

Dane techniczne

Średnica nominalna: 1" ~ 2" (DN25 do DN50)

Ciśnienie nominalne: PN16 do PN25 (1,6 MPa ~ 2,5 MPa)

Temperatura pracy: -20 ℃ do 232 ℃

Standard gwintowany:BSP(G),BSPT(Rc),NPT

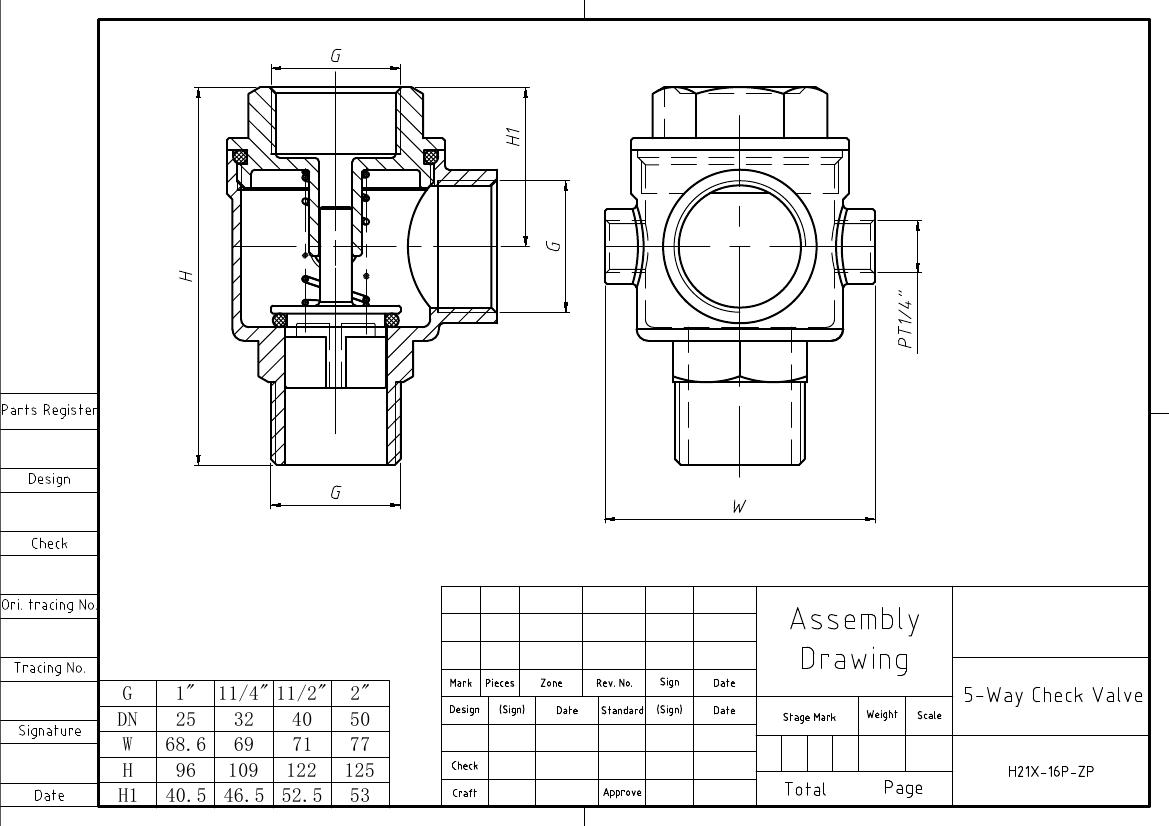

Rysunek

Obsługiwane jest dostosowywanie na podstawie dostarczonych projektów.

Dlaczego warto wybrać 5-drogowy zawór zwrotny ze stali nierdzewnej?

Wybór zintegrowanego 5-drogowego zaworu zwrotnego ze stali nierdzewnej jest kluczowy, ponieważ pozwala na systematyczne rozwiązywanie problemówcztery podstawowe punkty bólowetradycyjnych oddzielnych instalacji, umożliwiając więcejkompaktowy, niezawodny, ekonomiczny i profesjonalnyprojekt układu płynów.

Zintegrowany projekt:Pojedynczy korpus zaworu zastępuje wszystkie oddzielne komponenty, oszczędzając do 70% przestrzeni instalacyjnej i tworząc czysty i modułowy zespół pompy lub szafę sprzętową.

Zminimalizowane punkty połączeń:Wiele potencjalnych punktów wycieku zintegrowano w jednym korpusie zaworu poprzez precyzyjną obróbkę i testy, co znacznie zmniejsza ryzyko wycieków u źródła.

Gotowy do montażu i łatwy w utrzymaniu:Wszystkie połączenia funkcjonalne realizowane są w ramach jednej instalacji, co pozwala zaoszczędzić co najmniej 50% czasu instalacji. W przypadku awarii wystarczy wymienić tylko pojedynczy zintegrowany korpus zaworu, co zapewnia bardzo efektywną konserwację.

Kompleksowa modernizacja za pomocą materiału ze stali nierdzewnej:Odporny na korozję, o wysokiej wytrzymałości i bardzo czysty, może sprostać wymagającym warunkom pracy, takim jak w instalacjach spożywczych, chemicznych, morskich i w instalacjach wysokotemperaturowych, unowocześniając zawór z komponentu ogólnego przeznaczenia do komponentu krytycznego o wysokiej wydajności.
