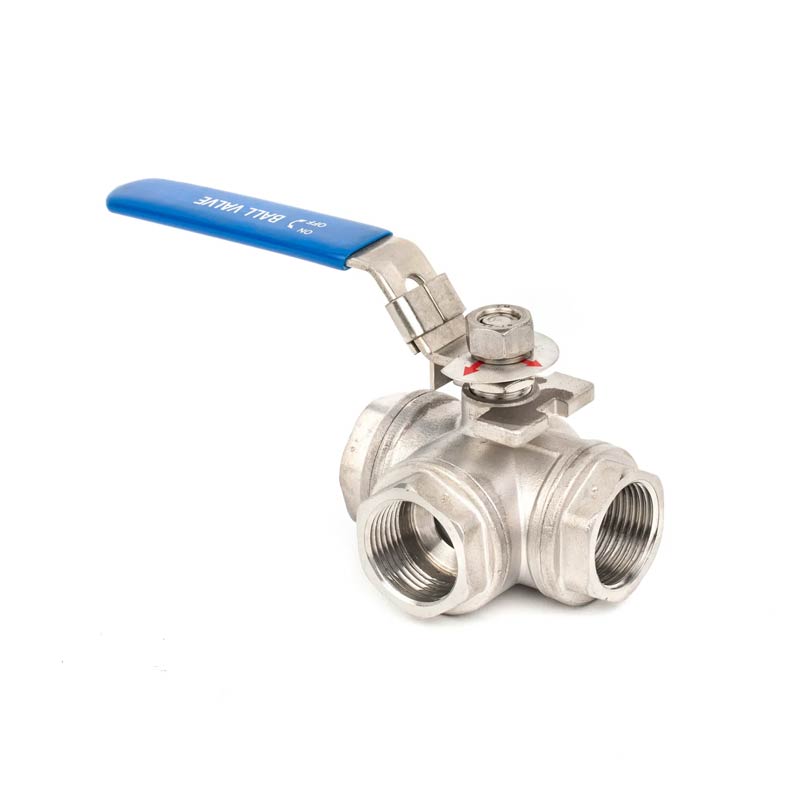

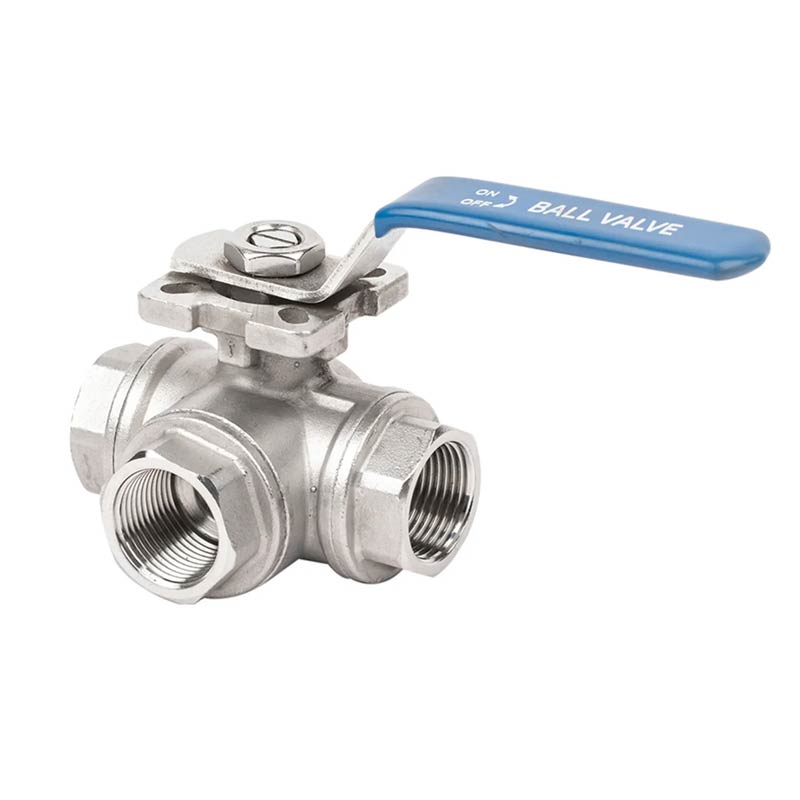

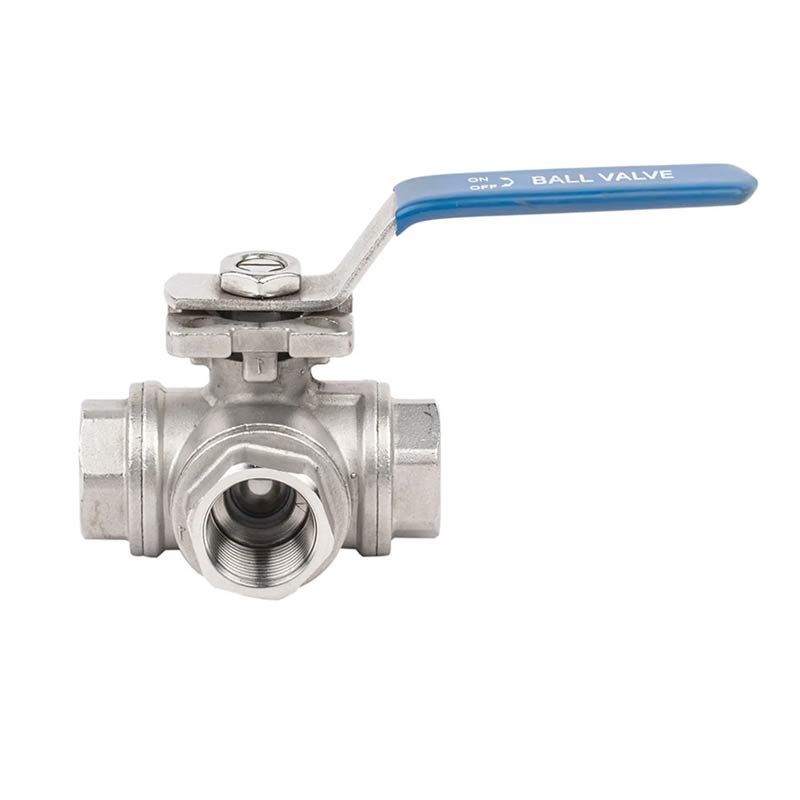

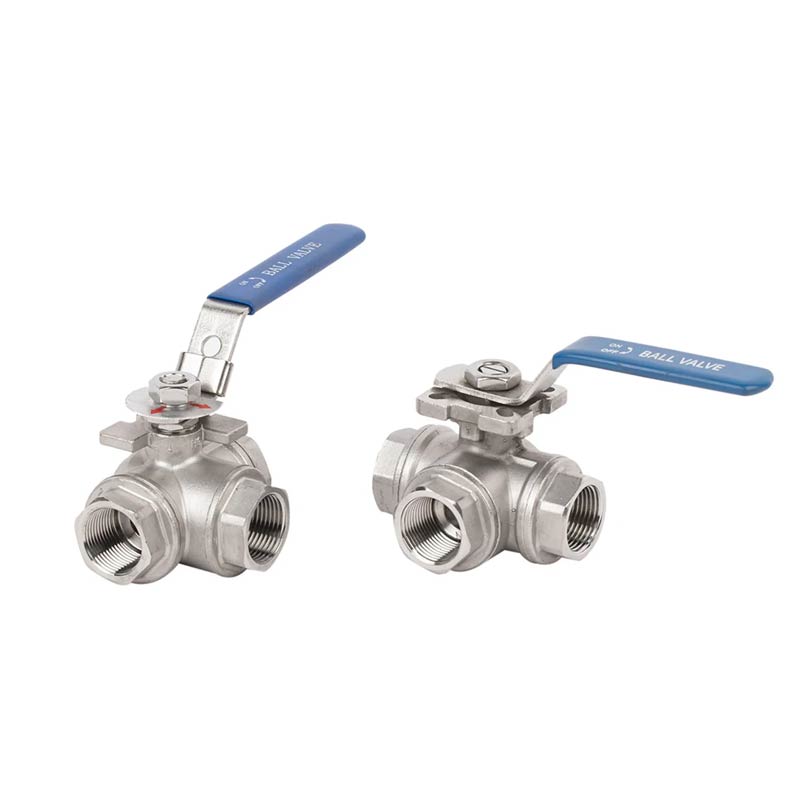

Ręczny gwintowany trójdrożny zawór kulowy ze stali nierdzewnej wyprodukowany w fabryce w Chinach zwany JOEPAI, dzieli się na kształt litery T i kształt litery L. Puszka w kształcie litery T połącz trzy ortogonalne rury i odetnij trzeci kanał, odgrywając rolę w odwracaniu i łączeniu. Trójdrożny zawór kulowy może łączyć tylko dwa rury, które są względem siebie prostopadłe i nie mogą utrzymać jednoczesne połączenie trzeciej rury. Gra tylko A rolę dystrybucyjną.
Zasada działania ręcznej kulki trójkierunkowej z gwintem ze stali nierdzewnej Zawór polega na obracaniu rdzenia zaworu, aby zawór był drożny lub zablokowany. Przełączniki zaworów kulowych są lekkie, mają niewielkie rozmiary i można je przekształcić w duże średnic, niezawodne uszczelnienie, prosta konstrukcja, łatwe w utrzymaniu i powierzchnia uszczelniająca i powierzchnia kulista są często w stanie zamkniętym, co nie ulega łatwej erozji przez media. Są szeroko stosowane w różnych gałęziach przemysłu. Dwukierunkowe zawory kulowe stosowane są głównie w rurociągach do odcinania, rozprowadzania i zmienić kierunek przepływu mediów.
1. Trójdrogowy zawór kulowy jest wyposażony w przyjazne dla użytkownika połączenie gwintowe, które ułatwia instalację, konserwację i zapewnia szczelność.
2. Trójdrożne zawory kulowe dzielą się na w kształcie litery T i w kształcie litery L
długa żywotność, duża przepustowość i niski opór
3. Precyzyjnie obrobiona kula i gniazda zapewniają płynny obrót uchwytu i niezawodne uszczelnienie, minimalizując wyciek płynu.
4. Nadaje się do przetwarzania chemicznego, ropy naftowej, uzdatniania wody i innych przemysłowych systemów płynów.
5. Oferuje wysoką wydajność po konkurencyjnych cenach z obsługą żądań OEM/ODM i niestandardowych konfiguracji.
Organ zajmujący się odlewaniem inwestycyjnym
Ciśnienie robocze 1000 PSI lub W.O.G.
Regulowane uszczelnienie trzpienia
Uszczelki i gniazda z czystego teflonu
Zakres temperatur: -60 do 450°F
Trzpień odporny na wydmuch, kula pełna zgodnie z życzeniem klienta
Uchwyt urządzenia blokującego (opcja)
| 1 | Ciało | CF8/CF8M | 8 | Trzon | SS304/SS316/SS |
| 2 | Czapka | CF8/CF8M | 9 | Podkładka oporowa | PTFE |
| 3 | Czapka | CF8/CF8M | 10 | Uszczelka | PTFE |
| 4 | Piłka | SS304/SS316/SS | 11 | Gruczoł | SS304/SS |
| 5 | Siedziba | PTFE | 12 | Nakrętka macierzysta | SS304/SS |
| 6 | Uszczelka-A | PTFE | 13 | Blokuj tylko odwrót | SS304/SS |
| 7 | Uszczelka-B | PTFE |
| NPS | D | L | h1 | h2 | E | Ra | Rb | Rc | Rd | K |
| 1/2" | 15 | 73.5 | 36.75 | 9 | 39 | 18 | 21 | 3 | 3 | 9 |
| 3/4" | 20 | 82.5 | 39.75 | 9 | 47.5 | 18 | 21 | 3 | 3 | 9 |
| 1" | 25 | 89 | 47.25 | 11 | 53 | 21 | 25 | 3 | 3.5 | 11 |
| 11/4" | 32 | 125.5 | 56 | 11 | 75 | 21 | 25 | 3 | 3.5 | 11 |
| 11/2" | 40 | 139 | 71.5 | 14 | 86.5 | 25 | 35 | 3.5 | 4.5 | 14 |
| 2" | 50 | 154.5 | 77 | 14 | 98 | 25 | 35 | 3.5 | 4.5 | 14 |
| Nazwa produktu | Trójdrożny, gwintowany zawór kulowy ze stali nierdzewnej |
| 1. Materiał | Stal nierdzewna 304/316/304L/316L (CF8/CF8M/CF3/CF3M) |
| 2. Rozmiar | 1/4''~4'' (DN6~DN100) |
| 3. Certyfikat | ISO9001 oraz CE i KC |
| 4. Port | Zredukowany/pełny port |
| 5. Ciśnienie robocze | 1000PSI (PN63/6,3Mpa) |
| 6. Połączenie zostaje zakończone | NPT/BSP/BSPT/DIN259/DIN2999 |
| 7. Temperatura pracy | -20~300°C |
| 8. Odpowiednie podłoże | Woda, gaz ziemny, olej i niektóre żrące ciecze |
| 9. Pieczęć | PTFE, RPTFE, PPL |
| 10. Blokowanie | Opcja |
| 11. Kontrola i testowanie | Według API598 |
| Wysyłka | |
| Czas dostawy | 20 ~ 30 dni |
| Pakiet | Standardowa obudowa ze sklejki eksportowej |
| Port wysyłkowy | Ningbo/Szanghaj, Chiny |
| Warunki wysyłki | Exw, FOB, CFR, CIF itp. |
| Warunki płatności | T/T, Western Union itp. |
| 30% przedpłaty, 70% salda płatnego przed wysyłką lub za kopię z BL | |
| Gwarancja | 18 miesięcy po opuszczeniu fabryki |
| Korzyść | OEM ma zastosowanie |
| Inni | Produkujemy również kołnierzowy zawór kulowy, zasuwę, zawór kulowy, Zawór zwrotny, zawór hydrantowy, zawór wspomagający, całkowicie spawane Zawór kulowy i filtr siatkowy Y itp. |
