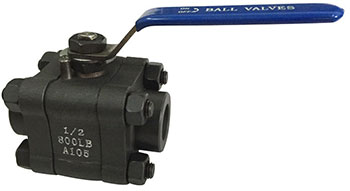

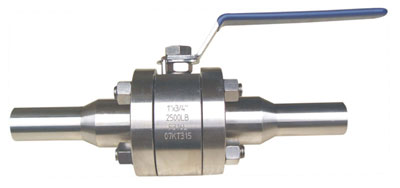

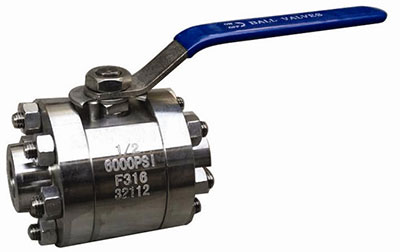

A 3-częściowy wysokociśnieniowy zawór kulowy z kutej staliodnosi się do zaworu kulowego o dużej wytrzymałości z trzyczęściową konstrukcją korpusu połączoną śrubami. Jego elementem zamykającym jest precyzyjnie obrobiona kula, która obraca się wokół linii środkowej korpusu zaworu za pomocą trzpienia zaworu, aby zapewnić szybkie odcięcie, rozdział lub przełączenie przepływu medium.
3-częściowe zawory kulowe z kutej stali są łatwe w obsłudze, kompaktowe, niezawodnie uszczelnione, proste w konstrukcji i łatwe w utrzymaniu. Powierzchnia uszczelniająca i kula znajdują się zawsze w stanie zamkniętym, co czyni je mniej podatnymi na erozję przez medium. Są szeroko stosowane w różnych gałęziach przemysłu.
Korpus zaworu jest formowany w procesie kucia, a materiałem może być stal nierdzewna (np. F304, F316) lub stal węglowa (np. A105). Kute materiały stalowe charakteryzują się takimi cechami, jak gęsta struktura, doskonałe właściwości mechaniczne i duża odporność na uderzenia, co czyni je szczególnie odpowiednimi do stosowania w warunkach pracy pod wysokim ciśnieniem i dużej wytrzymałości.
W zależności od potrzeb systemu rurociągów można wybrać różne metody łączenia, takie jak połączenie gwintowe (NPT, BSP-P(G), BSPT(Rc)), zgrzewanie doczołowe (BW), zgrzewanie kielichowe (SW)g lub połączenie kołnierzowe, oferując elastyczny montaż i duże możliwości adaptacji.
Ciśnienie projektowe może sięgać nawet 1500 funtów, dzięki czemu nadaje się do wysokociśnieniowych systemów transportowych w takich dziedzinach, jak ropa naftowa, przemysł chemiczny i gaz ziemny.
1) Normy projektowe i produkcyjne: BS5351, MSS SP-118
2) Wymiary końcówki przyłączeniowej: ANSI B16.10, JB/T1715
Wymiary końcówki do spawania gniazda: ANSI B16.11, JB/T1715
Wymiary gwintowanego końca: ANSI B1.12.1, JB/T7306
Wymiary końcówki do spawania doczołowego: ANSI B16.25, JB/T12224
3) Testowanie i kontrola: API 598
4) Normy materiałowe: ANSI/ASTM
| NIE. | Nazwa części | Stal węglowa | Stal nierdzewna | |||
| 1 | Ciało | A105 | F304 | F304L | F316 | F316L |
| 2 | Piłka | SS304 | F304 | SS304L | SS316 | SS316L |
| 3 | Siedziba | PTFE, RPTFE | ||||
| 4 | Uszczelka | SS304/SS316 + grafit | ||||
| 5 | Czapka | A105 | F304 | F304L | F316 | F316L |
| 6 | Nakrętka | A194-2H | A194-8 | A194-8M | ||
| 7 | Śruba | A193-B7 | A193-B8 | A193-B8M | ||
| 8 | Trzon | SS304 | F304 | SS304L | SS316 | SS316L |
| 9 | Podkładka oporowa | PTFE, RPTFE | ||||
| 10 | O-ring | Viton | ||||
| 11 | Gruczoł | SS304 | SS304 | SS304 | SS316 | SS316 |
| 12 | Śruba | 1035 | ||||
| 13 | Nakrętka | Stal nierdzewna | ||||
| 14 | Uchwyt | WCB, stal nierdzewna | ||||
| 15 | Limitowana płyta | 1025 | ||||
| 16 | Zapobiegaj Pierścieniu Ognia | SS304, SS316 | ||||
| 17 | Uszczelka | Grafit | ||||
| 18 | Wiosna | SS304, SS316 | ||||

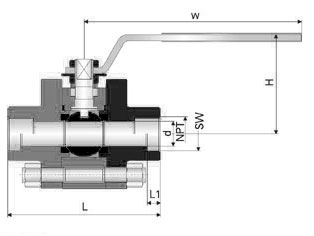

| DN mm | NPS (cale) | L mm | Dmm | Hmm |
| 15 | 1/2” | 92 | 13 | 66 |
| 20 | 3/4” | 112 | 19 | 72 |
| 25 | 1” | 126 | 24 | 100 |
| 32 | 11/4” | 129 | 30 | 105 |
| 40 | 11/2” | 152 | 38 | 112 |
| 50 | 2” | 176 | 49 | 122 |
Jako firma specjalizująca się w badaniach, rozwoju i produkcji zaworów kulowych ze stali nierdzewnej i stali węglowej,Wenzhou Joepai Valve Co., Ltd.znajduje się w parku przemysłowym Binhai w dzielnicy Longwan w Wenzhou, znanym jako „chińskie miasto Valve”. Firma może poszczycić się nowoczesną bazą produkcyjną oraz kompleksowym systemem kontroli jakości. Firma wyposażona jest w:
Profesjonalne centrum badawczo-rozwojowe i urządzenia do obróbki CNC
Zaawansowane przyrządy testujące (takie jak komputerowe przyrządy do analizy wieloelementowej, twardościomierze Leeba i grubościomierze)
Maszyny do testowania ciśnienia, maszyny do testowania cyklu życia i inne platformy do testowania pełnego procesu
Opierając się na rygorystycznych procesach i ciągłych innowacjach, Joepai Valve zapewnia, że każdy 3-częściowy wysokociśnieniowy zawór kulowy z kutej stali spełnia wysokie wymagania wydajnościowe, zapewniając klientom bezpieczne, niezawodne itrwałe rozwiązania zaworowe.
