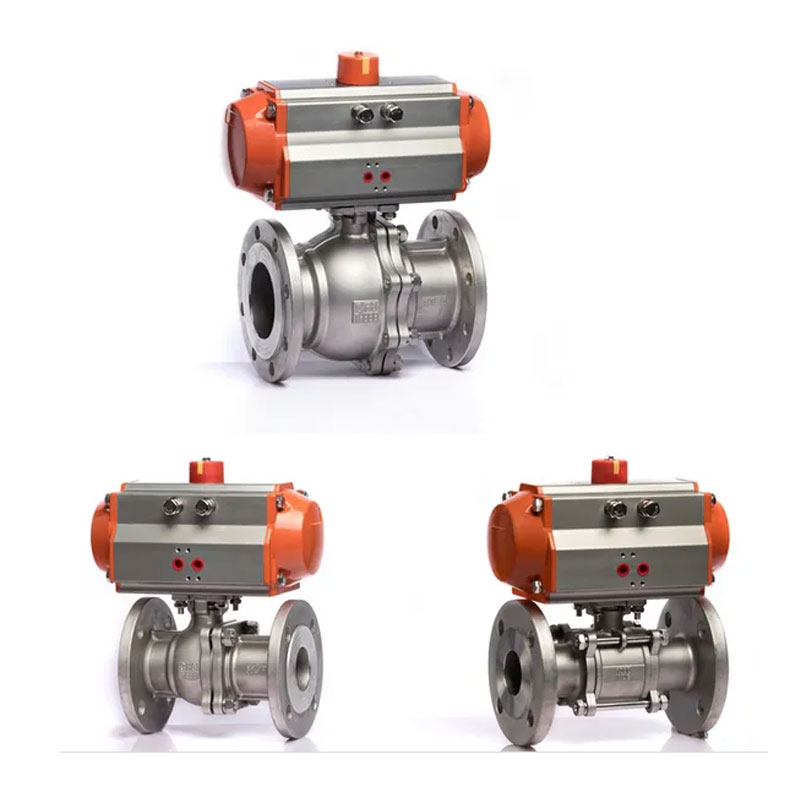

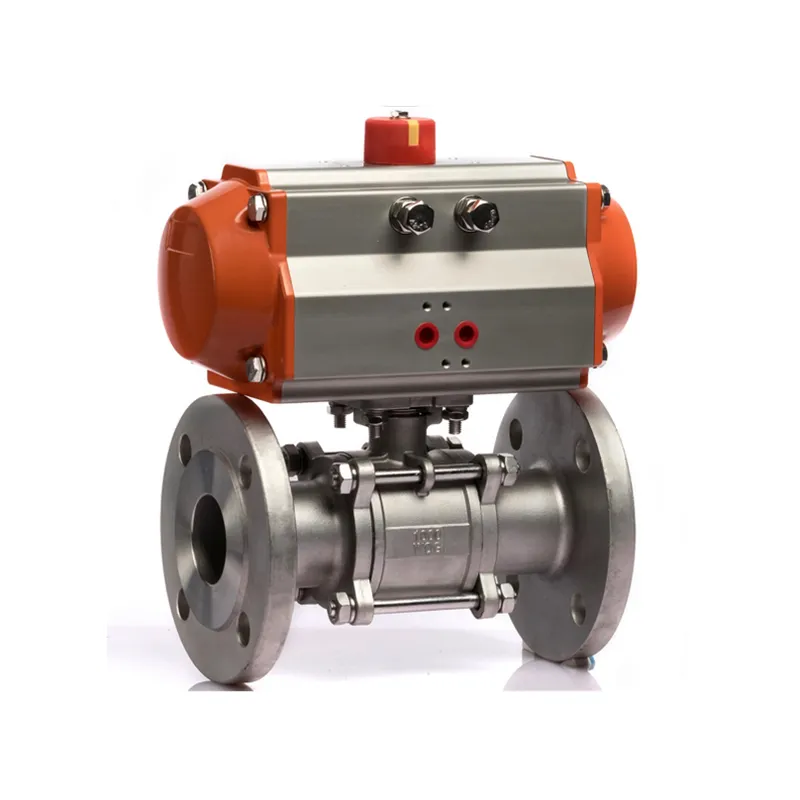

Wenzhou Joepai Valve Co., Ltd. jest dostawcą integrującym projektowanie, badania i rozwój, produkcji i sprzedaży. Zawór kulowy kołnierzowy 3-częściowy z siłownikiem pneumatycznym Produkowany PN40 jest produkowany zgodnie z międzynarodowymi standardami API, ANSI, JIS, ISO, DIN, GOST, BS oraz normy krajowe JB, GB.
Firma posiada również projekty zaworów CAD, trójwymiarowe modelowanie UG oraz centra kontroli i testowania jakości. Potężny sprzęt produkcyjny i doskonałe metody testowania mogą skutecznie poprawić jakość produktu i skutecznie chronią interesy klientów.
Zapraszamy klientów krajowych i zagranicznych do szczerej współpracy i tworzenia świetność razem!

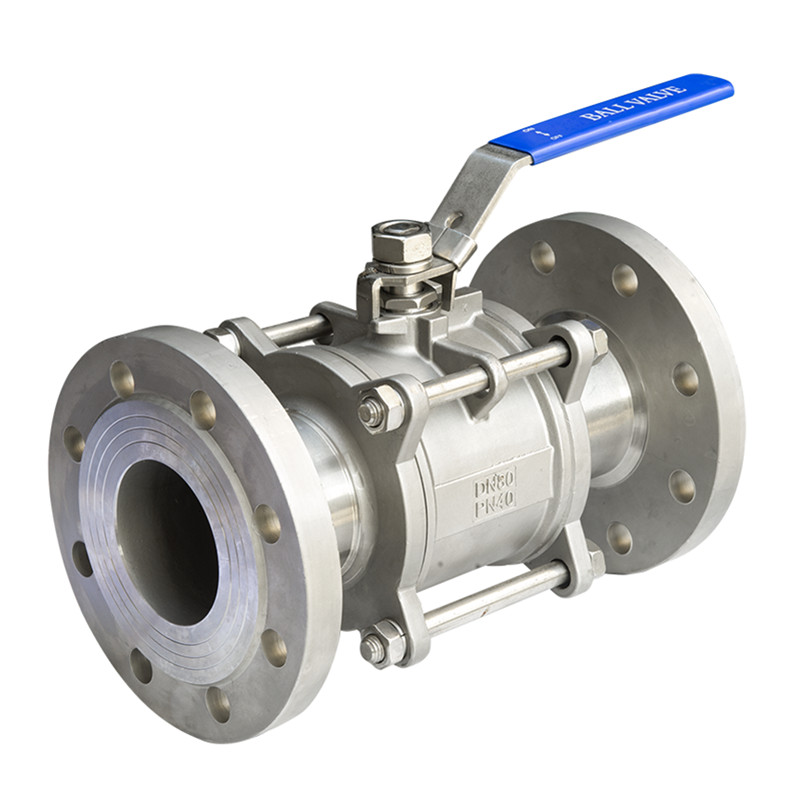

Trzyczęściowa konstrukcja kołnierzowego zaworu kulowego umożliwia bezpośrednie połączenie Skuteczna kontrola i konserwacja zaworów zainstalowanych na rurociągach ograniczenie przestojów urządzeń i obniżenie kosztów.
Konstrukcja uszczelniająca w kształcie klina trzyczęściowego zaworu kulowego opiera się na siła mechaniczna wytwarzana przez trzpień zaworu do dociskania klina kulowego do gniazdo zaworu do uszczelnienia, zapewniając szczelność zaworu odporność na zmiany różnicy ciśnień w rurociągu i niezawodne uszczelnienie wydajność jest gwarantowana w różnych warunkach pracy.
Konstrukcja z pojedynczym gniazdem tej serii zaworów kulowych eliminuje problem nieprawidłowy wzrost ciśnienia wpływający na wykorzystanie medium w komorze zaworu.
Trzyczęściowy, standardowy amerykański zawór kulowy charakteryzuje się niskim momentem obrotowym i strukturalnie zaprojektowany trzpień, który można łatwo otwierać i zamykać za pomocą zaledwie mały uchwyt; Funkcja beztarciowego otwierania i zamykania rozwiązuje problem tradycyjnych zaworów wpływających na szczelność na skutek wzajemnego tarcia pomiędzy uszczelnieniami powierzchnie.
| CIŚNIENIE | PN40 |
| WYMIARY GŁÓWNE | GB/T12221-1989 |
| WYMIARY KOŃCOWE KOŁNIErza | GB/9113 |
| PROJEKT | GB/T12237-1989 |
| TEST | GB/T13927-1992 |
| STANDARD MATERIAŁOWY | S45C/ASTM A216 GR-WCB/DIN1.00619 |
| SS316/ASTM A351 GR-CF8M/DIN1.4408 | |
| SS304/ASTM A351 GR-CF8/DIN1.4308 |
| 1 | Nakrętka sześciokątna | SS304/SS | 9 | Podkładka oporowa | PTFE |
| 2 | Śruba | SS304/SS | 10 | Uszczelka | PTFE |
| 3 | Podkładka śruby | SS304/SS | 11 | Gruczoł | SS304/SS |
| 4 | Ciało | WCB/CF8M/CF8 | 12 | Uchwyt | SS304/SS |
| 5 | Czapka | WCB/CF8M/CF8 | 13 | Podkładka sprężysta | SS304/SS |
| 6 | Siedziba | PTFE | 14 | Nakrętka macierzysta | SS304/SS |
| 7 | Piłka | SS316/SS304/SS | 15 | Plastikowa osłona | Plastikowy |
| 8 | Trzon | SS316/SS304/SS |
| NPS | DN | d | D | D1 | D2 | T | f | L | W | H | Z-d |
| 1/2" | 15 | 15 | 45 | 65 | 95 | 16 | 2 | 130 | 125 | 75 | 4-14 |
| 3/4" | 20 | 20 | 58 | 75 | 105 | 16 | 2 | 150 | 125 | 85 | 4-14 |
| 1" | 25 | 25 | 68 | 85 | 115 | 16 | 2 | 160 | 125 | 95 | 4-14 |
| 11/4" | 32 | 32 | 78 | 100 | 140 | 18 | 2 | 180 | 135 | 100 | 4-18 |
| 11/2" | 40 | 38 | 88 | 110 | 145 | 18 | 3 | 193.5 | 165 | 100 | 4-18 |
| 2" | 50 | 50 | 102 | 125 | 160 | 18 | 3 | 225 | 170 | 135 | 4-18 |
| 21/2" | 65 | 65 | 122 | 145 | 185 | 20 | 3 | 290 | 170 | 135 | 4-18 |
| 3" | 80 | 76 | 138 | 160 | 200 | 20 | 3 | 310 | 240 | 135 | 8-18 |
| 4" | 100 | 100 | 158 | 180 | 220 | 20 | 3 | 350 | 245 | 140 | 8-18 |
