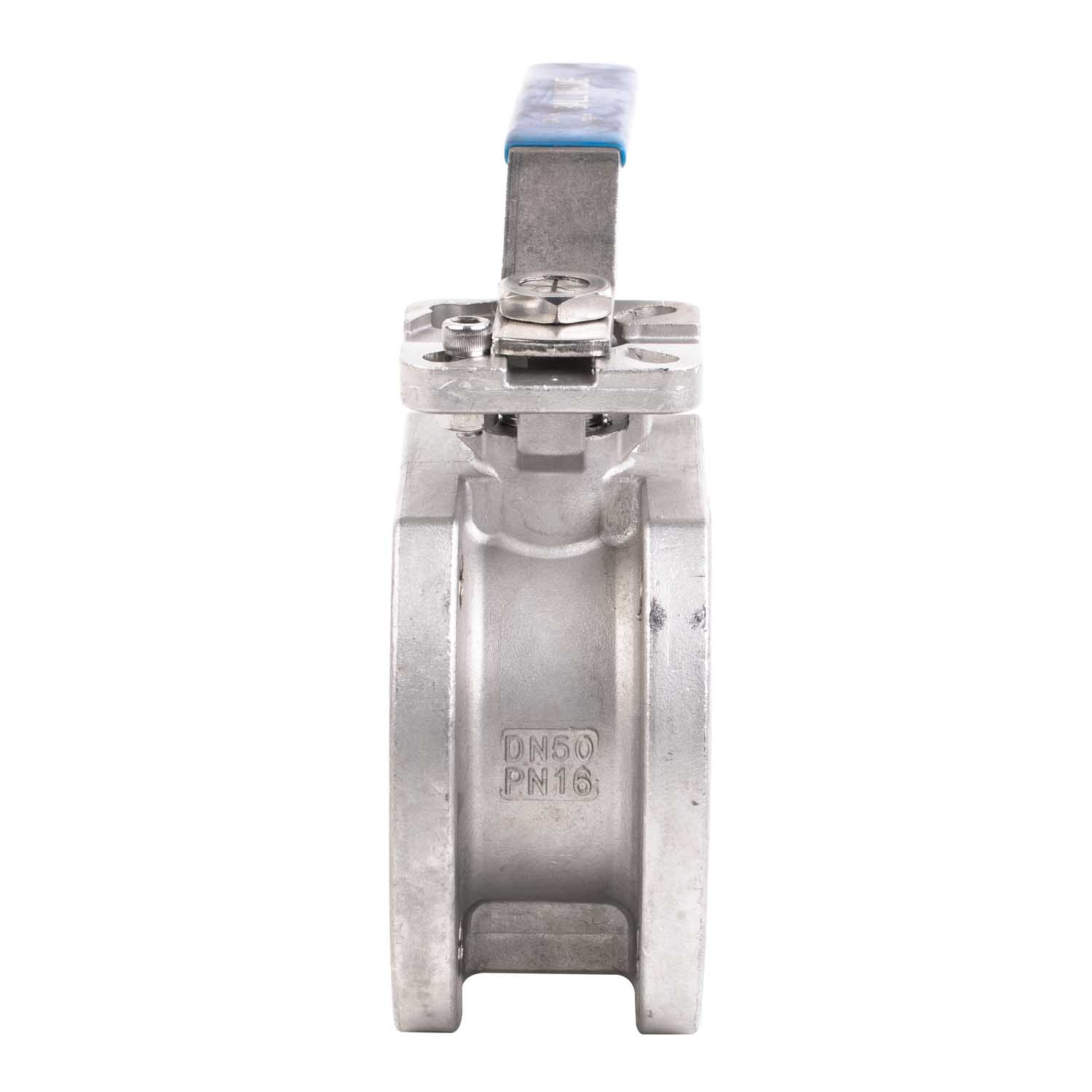

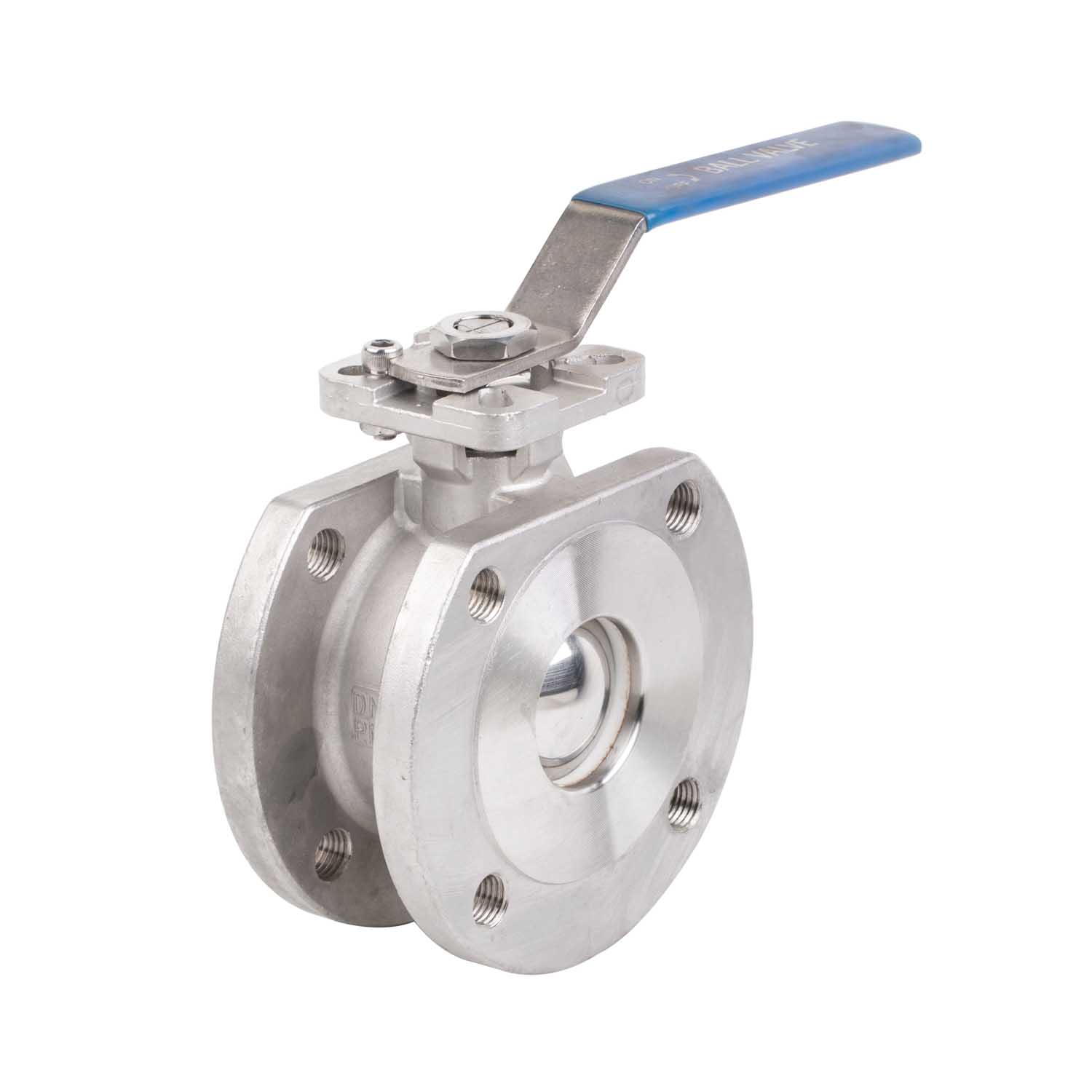

Producent JOEPAI Produkowane monoblokowe zawory kulowe typu waflowego z podkładką do bezpośredniego montażu ISO 5211 to kompaktowe urządzenia do kontroli cieczy, mocowane bezpośrednio pomiędzy kołnierzami rur, idealne do zastosowań o ograniczonej przestrzeni i wrażliwych na ciężar, takich jak morskie platformy wiertnicze i zakłady przetwórstwa chemicznego. Dzięki ręcznemu obrotowi o 90° zawory te zapewniają doskonałe uszczelnienie, dużą przepustowość, niski opór przepływu i długą żywotność. Nadają się do mediów gazowych, płynnych, parowych, ścieków i mediów włóknistych. JOEPAI integruje technologię odlewania precyzyjnego ze ścisłą kontrolą jakości, popartą certyfikatem ISO 9001 i globalnym eksportem. Dzięki dużej zdolności produkcyjnej JOEPAI zapewnia niezawodną dostawę dla wymagających projektów przemysłowych.
CIŚNIENIE: PN16
TWARZ W TWARZ: GB/T12221-1989
WYMIARY KOŃCA KOŁNIErza: GB/T9113
PROJEKT: GB/T12237-1989
TEST: GB/T13927-1992
NORMA MATERIAŁOWA: S45C/ASTM A216 GR-WCB/DIN1.00619
SS316/ASTM A351 GR-CF8M/DIN1.4408
SS304/ASTM A351 GR-CF8/DIN1.4308
1. Kompaktowa i oszczędzająca miejsce konstrukcja
Zawory kulowe monoblokowe typu Wafer z podkładką do bezpośredniego montażu ISO 5211 charakteryzują się zwartą konstrukcją, która zajmuje znacznie mniej miejsca w rurociągu — do 30–50% mniej miejsca w porównaniu z tradycyjnymi zaworami kulowymi kołnierz-kołnierz. Dzięki temu idealnie nadaje się do instalacji o ograniczonej przestrzeni.
2. Brak połączenia korpusu z pokrywą – zmniejszone ryzyko wycieku
W przeciwieństwie do konwencjonalnych zaworów kulowych, jednoczęściowy korpus monoblokowy nie ma połączenia pomiędzy korpusem a pokrywą, co eliminuje potencjalne ścieżki wycieków i zwiększa bezpieczeństwo i niezawodność systemu.

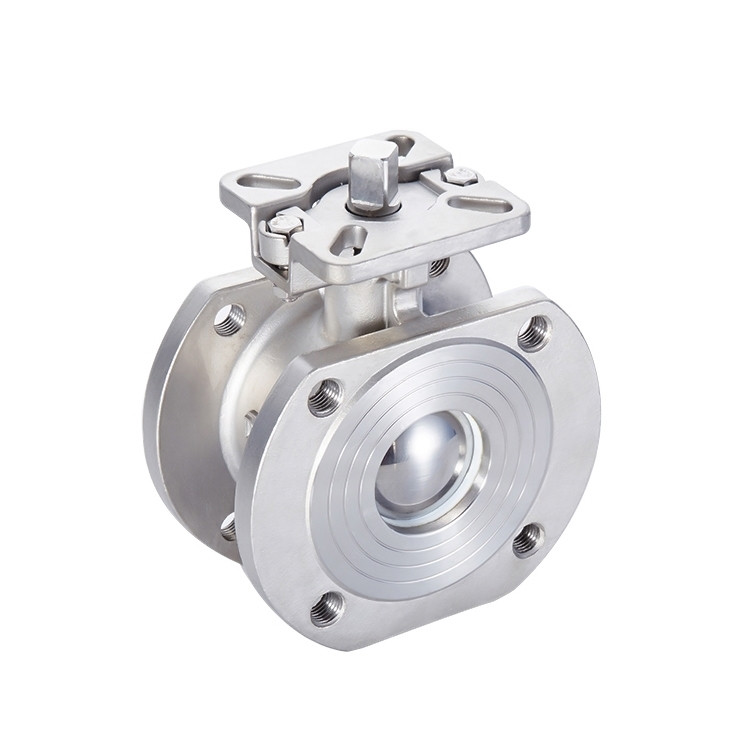

3. Elastyczna kompatybilność siłownika

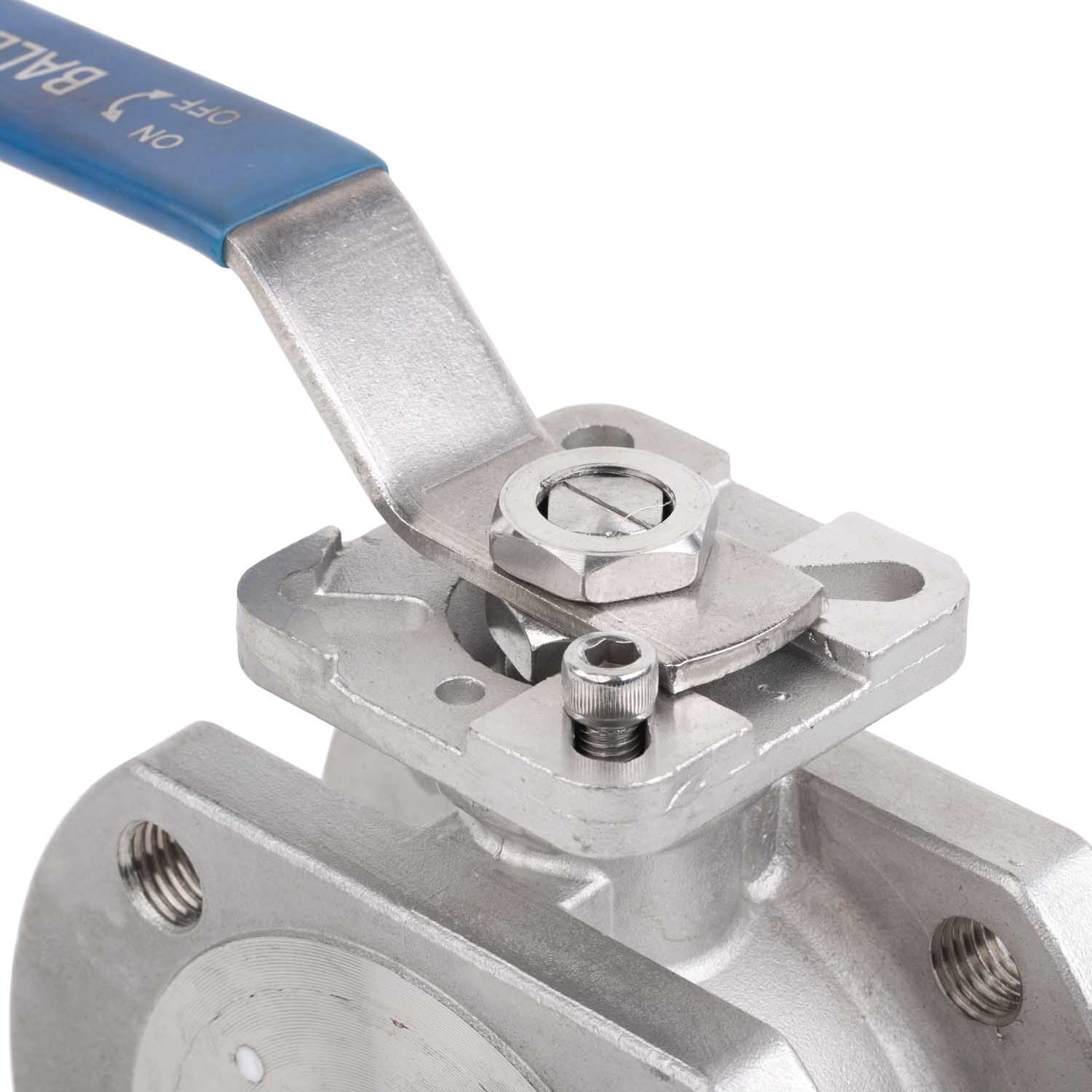

Wyposażony w bezpośrednie kołnierze górne ISO 5211, zawór można płynnie zintegrować z siłownikami pneumatycznymi, elektrycznymi lub hydraulicznymi, oprócz ręcznej obsługi dźwigniowej.
| NIE. | Nazwa części | Tworzywo |
| 1 | Ciało | WCB/CF8/CF8M |
| 2 | Czapka | WCB/CF8/CF8M |
| 3 | Siedziba | PTFE |
| 4 | Piłka | SS304/SS316 |
| 5 | Trzon | SS304/SS316 |
| 6 | Uszczelka | PTFE |
| 7 | O-ring | WITON |
| 8 | Uszczelka | PTFE |
| 9 | Gruczoł | SS/SUS304 |
| 10 | Nakrętka łodygi | SS/SUS304 |
| 11 | Uchwyt | SS |
| 12 | Zatrzymaj pinezkę | SS/SUS304 |
|
NPS
|
L
|
D
|
H
|
H1
|
D1
|
D2
|
D3
|
N-ŘM
|
T-F
|
|
1/2"
|
34
|
14
|
55
|
8
|
45
|
65
|
88
|
4-M12
|
9-2
|
|
3/4"
|
37
|
20
|
60
|
8
|
57
|
75
|
98
|
4-M12
|
11-2
|
|
1"
|
44
|
24
|
67
|
11
|
66
|
85
|
112
|
4-M12
|
14-2
|
|
1 1/4"
|
55
|
28
|
80
|
11
|
77
|
100
|
127
|
4-M16
|
15-2
|
|
1 1/2"
|
64
|
36
|
85
|
14
|
90
|
110
|
144
|
4-M16
|
18-2
|
|
2"
|
80
|
48
|
87
|
14
|
102
|
125
|
161
|
4-M16
|
20-2
|
|
2 1/2”
|
102
|
62
|
103
|
17
|
125
|
145
|
188
|
4-M16
|
20-2
|
|
3”
|
120
|
76
|
121
|
17
|
140
|
160
|
197
|
8-M16
|
20-2
|
|
4“
|
152
|
93
|
130
|
17
|
160
|
180
|
218
|
8-M16
|
20-2
|
