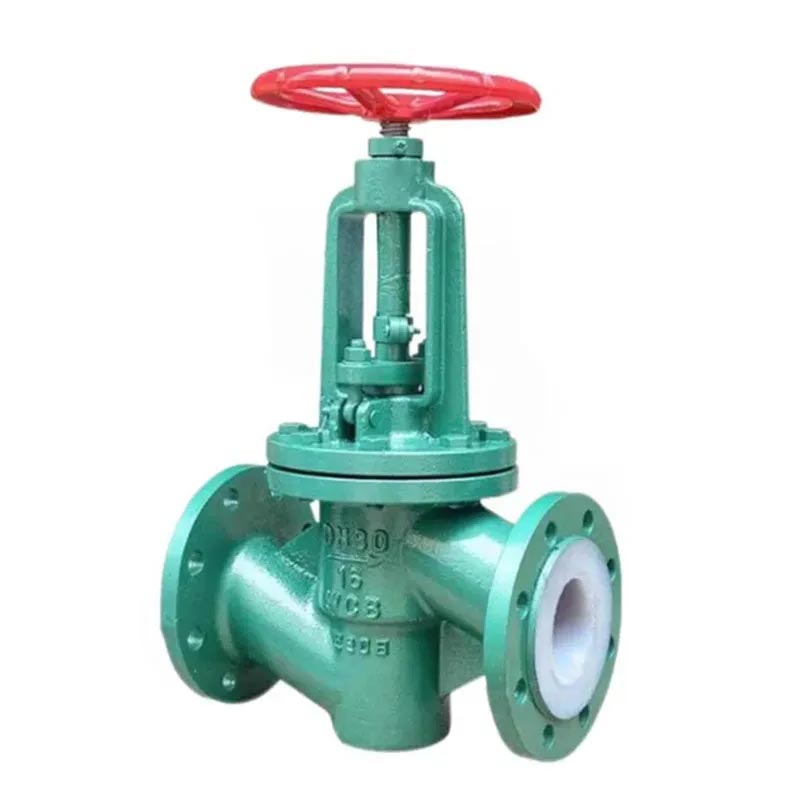

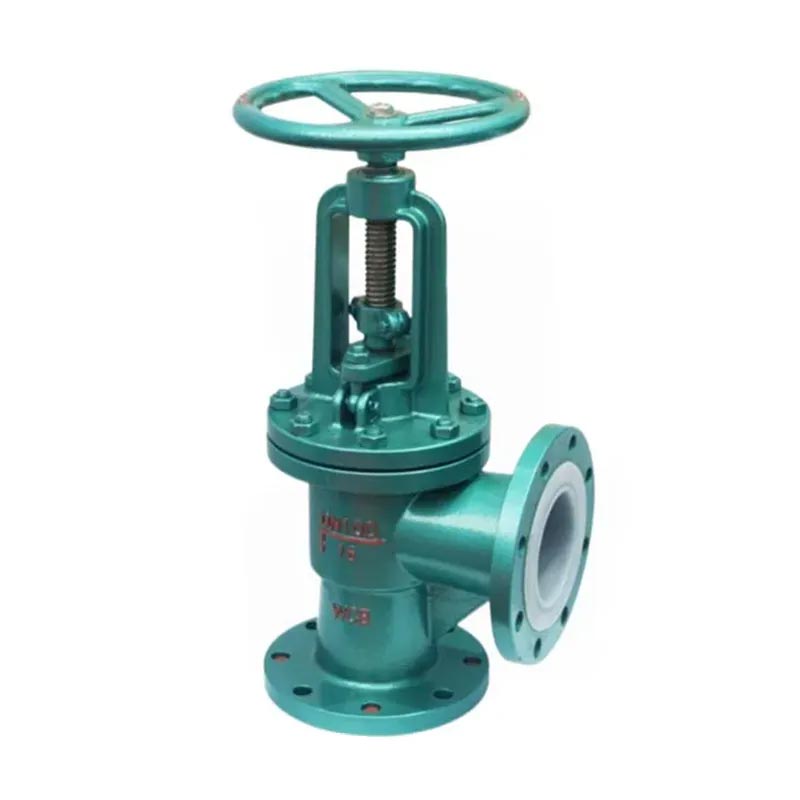

Dzięki wieloletniemu doświadczeniu inżynieryjnemu JOEPAI zapewnia wysokiej jakości zawór kulowy z wyłożeniem PTFE w kształcie litery Y, który jest ściśle zgodny z międzynarodowymi standardami. Każdy zawór przechodzi 100% kontrolę ciśnienia i szczelności przed opuszczeniem fabryka. Zapewniamy wsparcie OEM, krótkie terminy dostaw i dostosowane do indywidualnych potrzeb konfiguracje materiałowe dla potrzeb konkretnego projektu. Zawór kulowy z wykładziną to rodzaj zaworu odcinającego, w którym element zamykający (tarcza) jest napędzany przez trzpień zaworu i porusza się w górę i w dół wzdłuż środkowej osi gniazda zaworu. Jest powszechnie używany do łączenia lub odcinania medium w rurociągach i generalnie nie jest używany do regulacji przepływu. Podstawowe konstrukcje obejmują: proste typu J41, kątowe typu J44 i skośne typu J45 (typu Y).
Zawory kulowe z wykładziną charakteryzują się zwartą konstrukcją, elastyczną pracą, dużą odpornością na korozję i krótkim skokiem. Są szeroko stosowane w zastosowaniach, w których występuje silna korozja, takich jak przemysł chemiczny, ropa naftowa, farmaceutyka, żywność, hutnictwo stali, papiernictwo, energia wodna i ochrona środowiska.
Materiały podszewkowe: PFA, PTFE, FEP, GXPO itp.
Metody działania: Ręczny, przekładniowy (przekładnia ślimakowa), elektryczny, pneumatyczny, hydrauliczny.

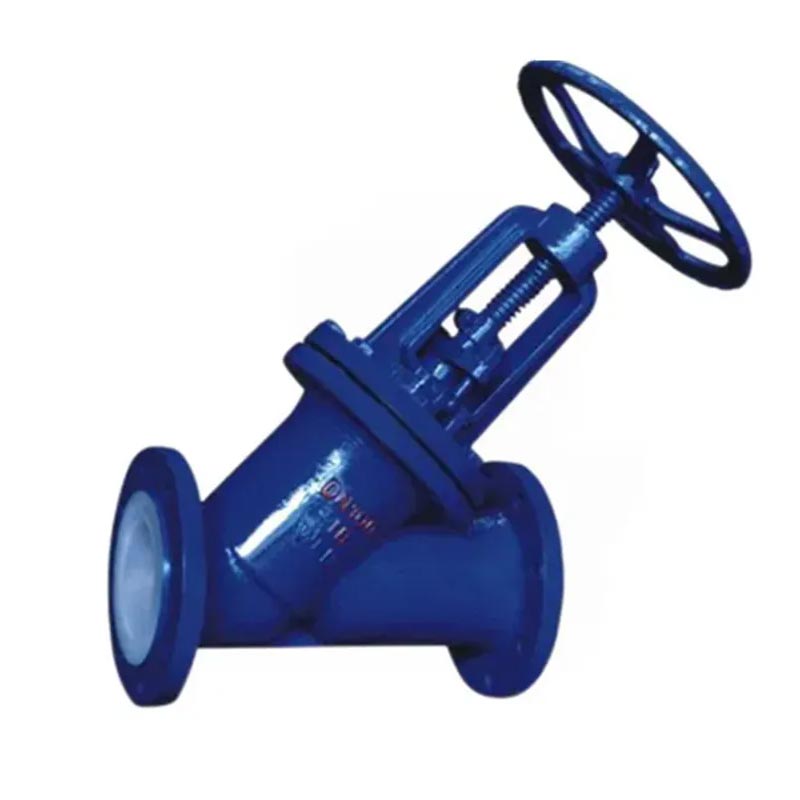

W branżach, w których normą są agresywne chemikalia, standardowe zawory metalowe szybko ulegają korozji i awariom. Zawory kuliste z wyłożeniem z PTFE (politetrafluoroetylenu) i PFA (perfluoroalkoksy) w kształcie litery Y zostały zaprojektowane specjalnie pod kątem tego wyzwania, oferując doskonałe rozwiązanie do kontrolowania przepływu wysoce korozyjnych, ultraczystych lub lepkich mediów.
Norma projektowania i produkcji: GB12235
Wymiar twarzą w twarz: GB12221
Norma wymiarów kołnierzy: JB/T 79, ANSI B16.5, DIN 2543, JIS B2020
Warstwa wyściółki: wykrywanie elektroiskier
Norma testowa: GB/T 13927, API 598
Ciśnienie nominalne: PN (MPA)
Ciśnienie próbne korpusu: PNX1,5
Ciśnienie próbne uszczelnienia: PNX1.1
| Ciało | |
| Podszewka korpusu | Plastik fluorowy |
| Czapeczka | Żeliwo, stal węglowa, stal nierdzewna |
| Dysk | Stal węglowa, stal nierdzewna, w całości pokryta fluorem plastikowy |
| Gruczoł | |
| Trzon | Stal węglowa, stal nierdzewna, częściowo pokryta fluorem plastikowy |
| Koło ręczne |
| Wartość standardowa (: mm) | Wartość referencyjna | ||||||||
| DN (mm) | L | D | D1 | D2 | f | b | Z-φd | DO | W(kg) |
| PN2,5 m | |||||||||
| 15 | 130 | 95 | 65 | 45 | 2 | 16 | 4-f14 | 265 | 4 |
| 20 | 150 | 105 | 75 | 58 | 2 | 18 | 4-f14 | 270 | 5 |
| 25 | 160 | 115 | 85 | 68 | 2 | 18 | 4-f14 | 275 | 6 |
| 32 | 180 | 135 | 100 | 78 | 2 | 18 | 4-f18 | 290 | 9 |
| 40 | 200 | 145 | 110 | 88 | 3 | 18 | 4-f18 | 320 | 11 |
| 50 | 230 | 160 | 125 | 102 | 3 | 20 | 4-f18 | 335 | 14 |
| 65 | 290 | 180 | 145 | 122 | 3 | 22 | 8-f18 | 400 | 21 |
| 80 | 310 | 195 | 160 | 138 | 3 | 24 | 8-f18 | 450 | 30 |
| 100 | 350 | 230 | 190 | 162 | 3 | 24 | 8-f23 | 495 | 36 |
| 125 | 400 | 270 | 220 | 188 | 3 | 26 | 8-f26 | 560 | 70 |
| 150 | 480 | 300 | 250 | 218 | 3 | 28 | 8-f26 | 650 | 80 |
| 200 | 600 | 360 | 310 | 278 | 3 | 30 | 12-f26 | 750 | |
| 250 | 650 | 425 | 370 | 335 | 3 | 32 | 12-φ30 | 840 | 250 |
| 300 | 700 | 485 | 430 | 395 | 4 | 34 | 16-φ30 | 970 | |
| 350 | 790 | 550 | 490 | 448 | 4 | 38 | 16-f34 | 500 | |
| Średnica nominalna | Ciśnienie nominalne | Ciśnienie robocze | L | D | D1 | n-Fd | f | H1 | H2 | D0 | Waga |
| 25 | 1,6 1,0 | 1.6 | 160 | 100 | 75 | 4-2 | 2 | 2595 | 280 | 120 | 4.5 |
| 32 | 200 | 120 | 90 | 4-14 | 2 | 140 | 13 | ||||
| 40 | 200 | 130 | 100 | 4-14 | 3 | 320 | 353 | 140 | 9.5 | ||
| 50 | 230 | 140 | 110 | 4-14 | 3 | 342 | 375 | 160 | 16.5 | ||
| 65 | 1.0 | 290 | 160 | 130 | 4-14 | 3 | 180 | ||||
| 80 | 310 | 190 | 150 | 4-18 | 3 | 467 | 520 | 200 | 32 | ||
| 100 | 350 | 210 | 170 | 4-18 | 3 | 532 | 600 | 280 | 45 | ||
| 125 | 400 | 240 | 200 | 8-18 | 3 | 604 | 685 | 280 | 67 | ||
| 150 | 480 | 265 | 225 | 8-18 | 3 | 635 | 728 | 320 | 89 | ||
| 200 | 0.6 | 495 | 320 | 280 | 8-18 | 4 | 735 | 866 | 400 | 145 | |
| 250 | 622 | 375 | 335 | 12-18 | 4 | ||||||
| 300 | 698 | 4 |
