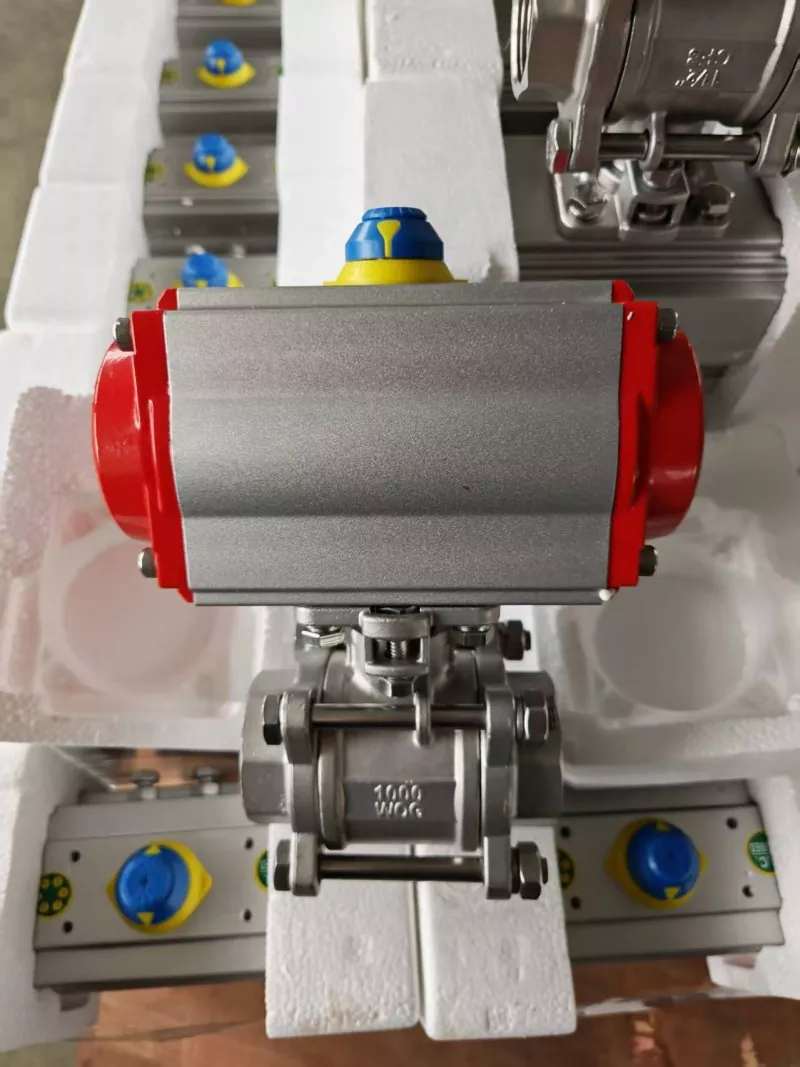

The3-częściowy pneumatyczny zawór kulowyłączy w sobie wytrzymałą, trzyczęściową konstrukcję korpusu z kompaktowym siłownikiem pneumatycznym o dużej liczbie cykli. Zaprojektowany do zastosowań związanych zarówno ze sterowaniem włączającym/wyłączającym, jak i modulacyjnym, zawór ten zapewnia zerowy wyciek, niski spadek ciśnienia i długą żywotność w wymagających środowiskach procesowych.
Dostępny z miękkim uszczelnieniem PTFE lub twardym uszczelnieniem metalowym i kompatybilny z siłownikami jednostronnego działania (sprężyna powrotna) lub dwustronnego działania, 3-częściowy pneumatyczny zawór kulowy Joepai zapewnia elastyczną automatyzację systemu rurociągów.
|
Funkcja |
Korzyść |
|
3-częściowa konstrukcja korpusu |
Łatwa konserwacja na linii produkcyjnej – wymiana gniazd/uszczelek bez demontażu rurociągów |
|
Pływająca piłka |
Niezawodne uszczelnienie pod wysokim ciśnieniem |
|
Twarde uszczelnienie z PTFE lub metalu |
Zerowy wyciek (≤0,0005 ml/h, ANSI klasa VI) |
|
Otwór pełny / otwór zmniejszony |
Minimalny spadek ciśnienia, oszczędność energii |
|
Jednostronnego działania (powrót sprężynowy) |
Fail-safe: automatycznie zamyka się w przypadku utraty powietrza |
|
Podwójne działanie |
Wyższy moment obrotowy, szybsza jazda na rowerze |
|
Szeroki zakres temperatur |
-40 ℃ do 425 ℃ (PTFE do metalowej uszczelki) |
|
Połączenia wielostandardowe |
Kołnierzowe lub gwintowane ANSI/DIN/JIS |
Siłownik pneumatyczny wykorzystuje sprężone powietrze do obracania zaworu kulowego o 90° w celu sterowania otwieraniem/zamykaniem. Poniżej przedstawiono standardową zasadę działania siłowników dwustronnego i jednostronnego działania.
Brak sprężyny – do działania wymaga dopływu powietrza z obu stron
|
Działanie |
Powietrze Suzastosuj port |
Port wydechowy |
Ruch tłokowy |
Stan zaworu |
|
Otwórz zawór |
Port 2 |
Port 4 |
Tłoki poruszają się na zewnątrz |
Otwarte |
|
Zamknij zawór |
Port 4 |
Port 2 |
Tłoki poruszają się do wewnątrz |
Zamknięte |

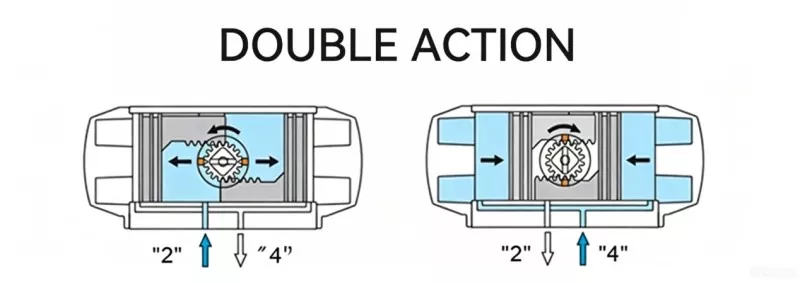

Opis schematu (podwójnego działania):
Port 2 = wlot do otwartego zaworu – sprężone powietrze napędza dwa tłoki od siebie
Port 4 = wlot do zamykania zaworu – sprężone powietrze napędza dwa tłoki w kierunku środka
Sprężyna zapewnia niezawodne zamknięcie w przypadku utraty dopływu powietrza
|
Działanie |
Powietrze Suzastosuj port |
Port wydechowy |
Stan Wiosny |
Stan zaworu |
|
Otwórz zawór |
Port 2 |
Port 4 |
Sprężyna ściśnięta |
Otwarte |
|
Zamknij zawór |
Powietrze odprowadzane z portu 2, zwalniacze sprężynowe |
Port 4 (opcjonalnie) |
Wiosna się przedłuża |
Zamknięte |

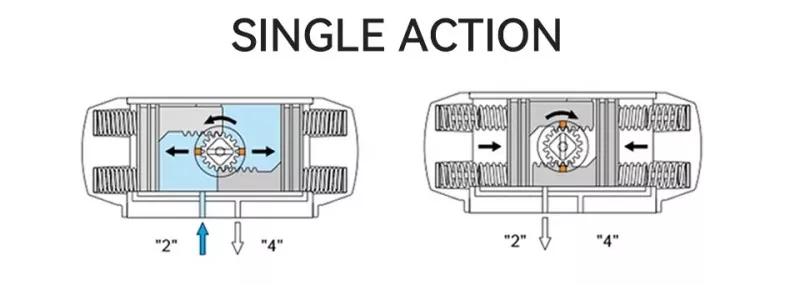

Opis schematu (jednostronnego działania):
Port 2 = wlot do otwartego zaworu – ciśnienie powietrza ściska sprężynę, przesuwając tłoki na zewnątrz
Port 4 (lub komora sprężyny) = kiedy powietrze jest usuwane z portu 2, siła sprężyny przywraca tłoki do pozycji zamkniętej
Statyczny współczynnik wycieku ≤0,0005 ml/h, spełniający normę ANSI klasa VI. Uszczelka miękka PTFE do mediów ogólnych, uszczelka metalowa twarda do mediów wysokotemperaturowych lub ściernych.

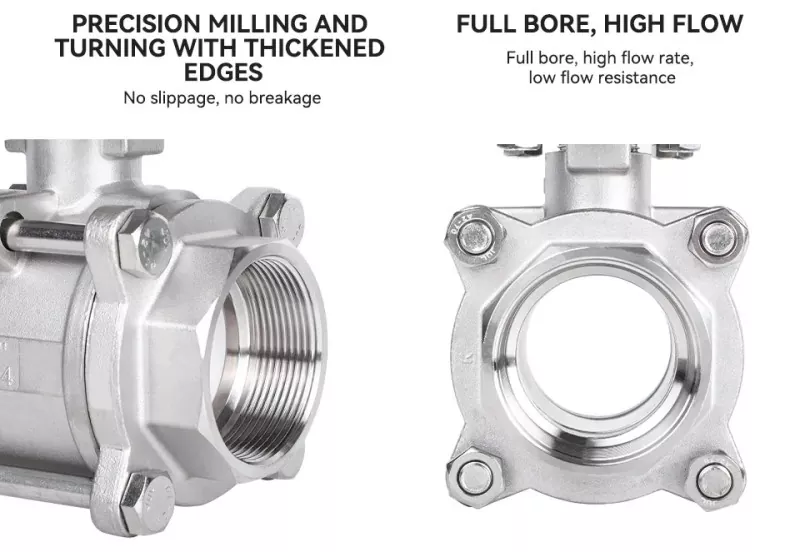

Konstrukcja z pełnym przelotem zapewnia niemal prostą ścieżkę przepływu w rurze, zmniejszając straty ciśnienia w systemie i oszczędzając energię pompowania.
Materiały korpusu: stal węglowa, WCB, SS304, SS316L. Specjalna obróbka antykorozyjna wydłuża żywotność w wodzie, oleju, gazie i łagodnych mediach korozyjnych.
Pozycjoner – sygnał 4-20mA do sterowania modulacyjnego, dokładność ±0,1%
Wyłączniki krańcowe – sprzężenie zwrotne pozycji otwarcia/zamknięcia
Zawór elektromagnetyczny – 24 V DC / 220 V AC do zdalnego sterowania włączaniem/wyłączaniem
FRL (Filtr, Reduktor, Smarownica) – czysty i regulowany dopływ powietrza
Zintegrowany inteligentny monitoring zapewnia ostrzeganie o usterkach z wyprzedzeniem do 180 godzin, redukując nieplanowane przestoje o ponad 40%.
|
Parametr |
Wartość |
|
Typ zaworu |
|
|
Zakres rozmiarów |
DN6 do DN100 (3/8" do 4") |
|
Ocena ciśnienia |
PN16 / PN25 / PN40 / PN63 |
|
Materiał korpusu |
SS304 / SS316 / WCB ze stali węglowej |
|
Materiał siedziska |
PTFE (miękki) / PEEK lub metal (uszczelka twarda) |
|
Zakres temperatur |
-40 ℃ do 425 ℃ |
|
Zakończ połączenia |
Kołnierzowe (ANSI/DIN/JIS) lub gwintowane (NPT/BSP) |
|
Typ siłownika |
Pneumatyczne – jednostronnego działania (sprężyna powrotna) lub dwustronnego działania |
|
Identyfikacja portu |
Port 2 i Port 4 (standard branżowy) |
|
Opcjonalne akcesoria |
Zawór elektromagnetyczny, wyłącznik krańcowy, pozycjoner, FRL |
Przetwórstwo petrochemiczne i chemiczne
Miejski przesył gazu
Oczyszczanie wody i ścieków
Wytwarzanie energii
Przemysł spożywczy i farmaceutyczny (dostępna wersja sanitarna)
Metalurgia i kontrola płynów przemysłowych
|
Praca |
Bliższe dane |
|
Gwarancja |
12 miesięcy od daty wysyłki (materiały i wykonanie) |
|
Inżynieria niestandardowa |
Modyfikacja na żądanie dla unikalnych zastosowań |
|
Wsparcie techniczne |
24 godziny na dobę, 7 dni w tygodniu za pośrednictwem poczty elektronicznej lub infolinii |
|
OEM/ODM |
Dostępne – projekt formy, wybór materiału, integracja akcesoriów |
