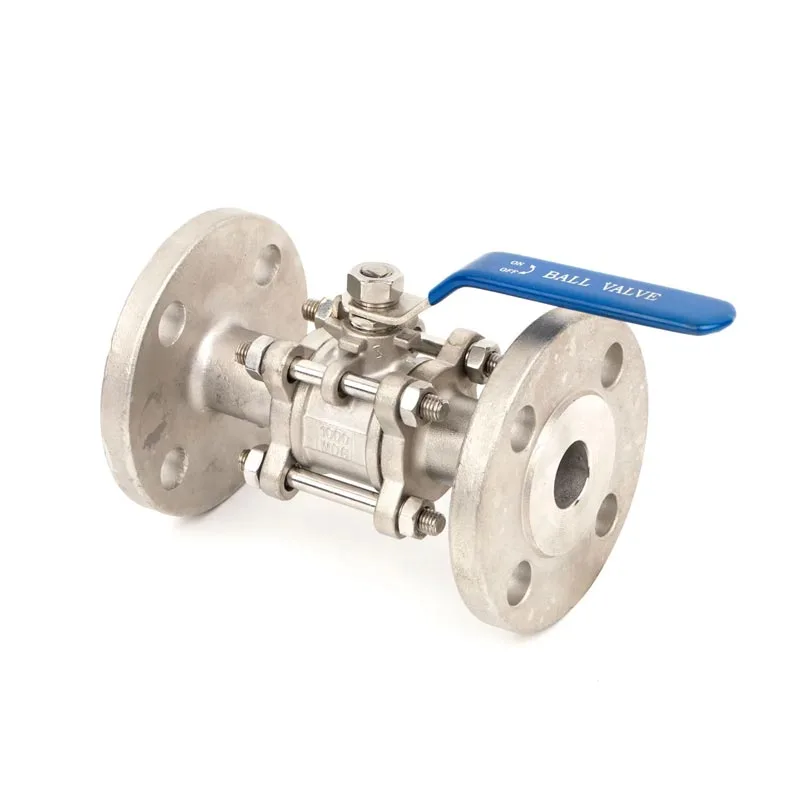

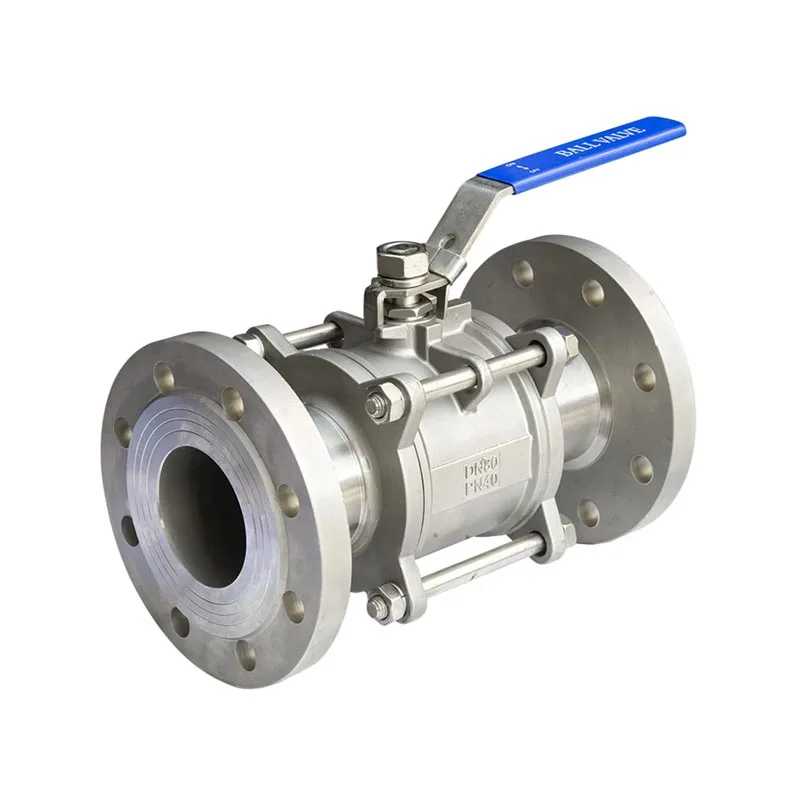

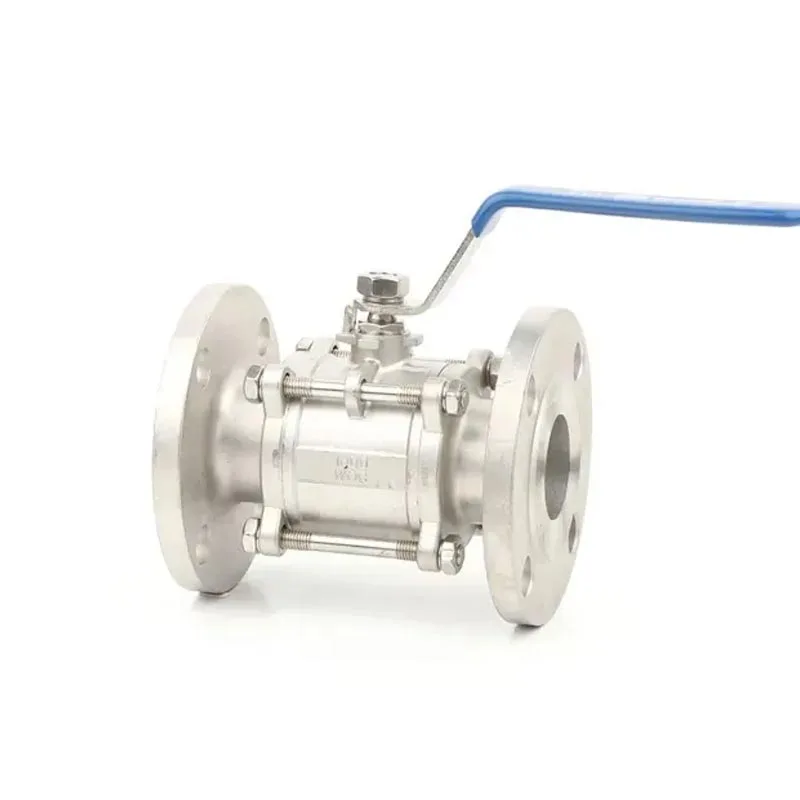

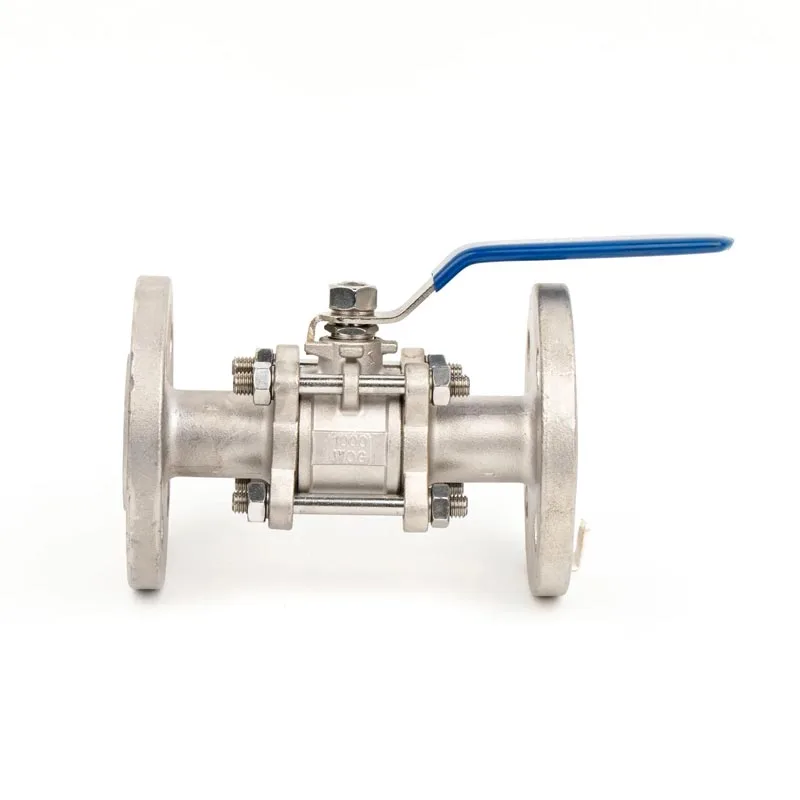

Zawór kulowy kołnierzowy ze stali nierdzewnej, 3 szt. DIN PN16

Zawór kulowy kołnierzowy JOEPAI ze stali nierdzewnej 3 szt. DIN PN16 zapewnia stabilną pracę w ujednoliconym, skalibrowanym zakresie temperatur roboczych od -29 ℃ do 180 ℃ ze wzmocnionym pierścieniem uszczelniającym z PTFE; wyposażony w pierścień uszczelniający z polistyrenu PPL, zawór kulowy zwiększa górną granicę temperatury roboczej do 300 ℃. Wszystkie parametry techniczne zaworu kulowego kołnierzowego JOEPAI ze stali nierdzewnej 3PC DIN PN16 są testowane zgodnie ze standardem kontroli API 598, aby wyeliminować niespójne błędy w opisie temperatury na stronie. Zawór kulowy z kołnierzem DIN 3PC przyjmuje standardowe połączenie kołnierzowe DIN2633 PN16/PN40, z wymiarem twarzą w twarz zgodnym ze specyfikacją DIN3202-F1. Średnica nominalna zaworu kulowego kołnierzowego JOEPAI ze stali nierdzewnej 3 szt. DIN PN16 obejmuje średnice od DN15 do DN150, obejmując najczęstsze specyfikacje rurociągów przemysłowych. Zawór kulowy kołnierzowy JOEPAI 3PC dostarczany jest z wieloma materiałami korpusu, w tym stalą nierdzewną 304/1.4308 i stalą nierdzewną 316/1.4408, aby dostosować się do środowisk cieczy obojętnych, słabo kwaśnych i korozyjnych.

Cechy produktu:

Trzyczęściowa struktura dzielona:Największą zaletą konkurencyjnego zaworu kulowego kołnierzowego JOEPAI ze stali nierdzewnej 3-częściowego DIN PN16 jest niezależna konstrukcja korpusu zaworu dzielonego na 3 części. Zintegrowane zawory kulowe wymagają całkowitego zamknięcia rurociągu i jego demontażu w celu czyszczenia wewnętrznego, natomiast zawór kulowy 3-częściowy wymaga jedynie poluzowania śrub łączących, aby wyjąć środkowy korpus zaworu bez wyjmowania całego zaworu z rurociągu. Ta cecha konstrukcyjna składająca się z 3 elementów znacznie skraca przestoje konserwacyjne i zmniejsza koszty rekonstrukcji rurociągu dla użytkowników przemysłowych.

Konstrukcja z pełnym portem przelotowym:Zawór kulowy kołnierzowy JOEPAI ze stali nierdzewnej 3 szt. DIN PN16 jest standardowo wyposażony w rdzeń kulowy z pełnym przelotem. Wewnętrzna średnica otworu rdzenia kulowego z pełnym otworem jest zgodna z wewnętrzną średnicą rurociągu, co pozwala uniknąć oporów przepływu i strat średniego ciśnienia spowodowanych zmniejszonym kanałem przepływowym. W przypadku rurociągów obiegowych o wysokich wymaganiach dotyczących natężenia przepływu, konstrukcja z pełnym otworem zaworu kulowego 3PC skutecznie poprawia wydajność przesyłu wody, pary, oleju i innych mediów.

Obowiązujące media& Scenariusze pracy:

Zawór kulowy kołnierzowy JOEPAI 3PC DIN może odcinać lub łączyć media płynne w rurociągach przemysłowych. Dzięki wymiennym pierścieniom uszczelniającym i różnym materiałom korpusu zaworu ten zawór kulowy jest kompatybilny z wodą, sprężonym powietrzem, parą przemysłową, olejem opałowym, kwasem azotowym, kwasem octowym i innymi słabo żrącymi cieczami. Jest szeroko stosowany w przetwórstwie chemicznym, produkcji napojów spożywczych, zaopatrzeniu i odprowadzaniu wody, rurociągach grzewczych, produkcji farmaceutycznej i przemyśle oczyszczania ścieków zajmujących się ochroną środowiska. Niezależnie od tego, czy chodzi o niskotemperaturowe rurociągi wodne o normalnym ciśnieniu, czy rurociągi przesyłowe pary o wysokiej temperaturze, zawór kulowy kołnierzowy JOEPAI ze stali nierdzewnej 3PC DIN PN16 utrzymuje stabilne uszczelnienie i długą żywotność.

Dane techniczne produktu:

Ogólna struktura: trzyczęściowa, modułowa struktura dzielona złożona z 3 szt

Standard połączenia: DIN PN16/PN40 Kołnierz DIN2633

Rozmiar twarzą w twarz: DIN3202-F1

Średnica nominalna: DN15 ~ DN150

Standard testowy: API 598

Kanał przepływu: pełny port

Trzpień zaworu: Odporny na wydmuch, montowany od dołu trzpień z odwrotnym uszczelnieniem

Tryb pracy: Dźwignia ręczna z blokadą; Przekładnia ślimakowa; opcjonalny napęd elektryczny/pneumatyczny

Opcjonalny materiał korpusu: stal węglowa WCB, stal nierdzewna 304, stal nierdzewna 316

Zakres temperatury:

Wzmocniona uszczelka PTFE: -29 ℃ ~ 180 ℃

Uszczelnienie PPL: -29 ℃ ~ 300 ℃

Główne części i materiały

Główne wymiary

Często zadawane pytania

1.Co oznacza „3PC” i dlaczego jest to ważne?

„3PC” oznacza konstrukcję trzyczęściową, w której korpus środkowy i dwa kołnierze końcowe są ze sobą skręcone. Taka konstrukcja umożliwia łatwą konserwację i czyszczenie w trybie on-line bez konieczności demontażu całego zaworu z rurociągu, co znacznie skraca przestoje w systemach wymagających regularnego serwisowania.

2. Jakie są główne zastosowania i odpowiednie media dla tego zaworu?

Zawór ten służy do odcinania lub łączenia przepływu mediów w rurociągach i nadaje się do wody, pary, oleju, kwasu azotowego, kwasu octowego i innych cieczy korozyjnych. Jest szeroko stosowany w przemyśle przetwórstwa chemicznego, petrochemii, energetyce i uzdatnianiu wody, przy doborze materiałów dostosowanym do konkretnego medium.

3. Jakie materiały są dostępne dla tego zaworu?

Opcje korpusu obejmują stal węglową (WCB), stal nierdzewną 304 i stal nierdzewną 316. Elementy wewnętrzne, takie jak kula, trzpień i śruby, są dostępne w odpowiednich gatunkach stali nierdzewnej, natomiast gniazdo wykonane jest z PTFE, co zapewnia doskonałe właściwości uszczelniające.

4. Jakie opcje napędu i funkcje bezpieczeństwa oferuje ten zawór?

Obsługuje dźwignię ręczną, działanie elektryczne i pneumatyczne. Funkcje bezpieczeństwa obejmują trzpień odporny na wydmuch z odwrotnym uszczelnieniem, mechanizm pozycjonowania 90°, opcjonalne urządzenie blokujące zapobiegające nieprawidłowemu działaniu oraz wspornik zgodny z normą ISO ułatwiający montaż siłownika.

5. Jakie rozmiary są dostępne i czy zawór można dostosować?

Oferujemy rozmiary od DN15 do DN150. Istnieje możliwość dostosowania w przypadku materiałów specjalnych, wartości ciśnienia, typów połączeń (w tym spoin doczołowych i kielichowych) oraz opakowania. Prosimy o kontakt z naszym zespołem sprzedaży w celu przedstawienia konkretnych wymagań.
