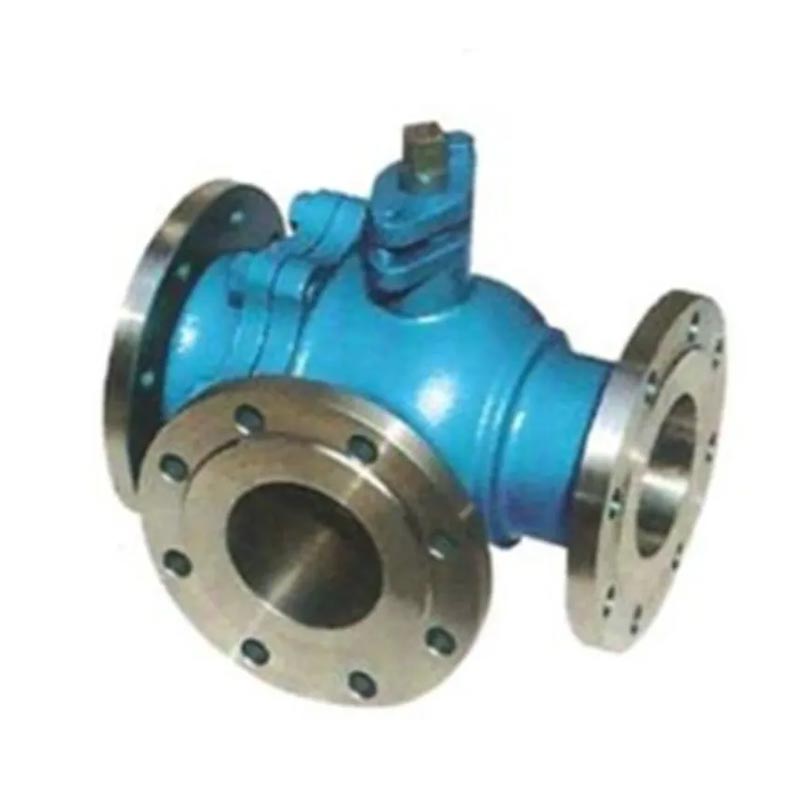

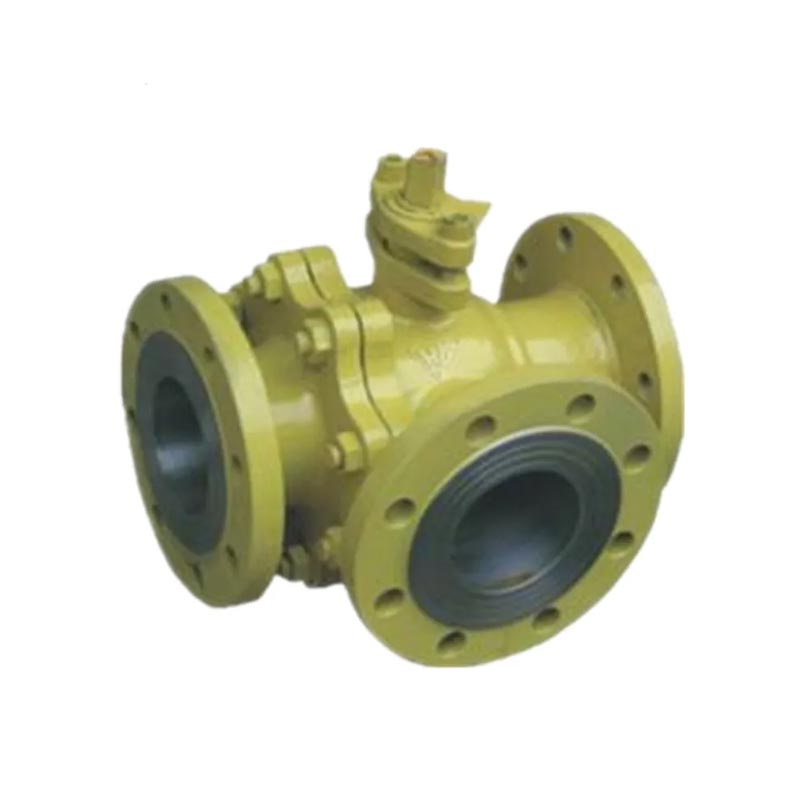

Wysokiej jakości stal węglowa Joepai kołpał trzypoksosowy zawór kulowy (materiał WCB) jest przeznaczony do systemów przemysłowych, które wymagają przełączania wielokanałowego lub funkcje łączenia. Obsługuje konstrukcje kanału w kształcie litery T lub w kształcie litery L może elastycznie kontrolować kierunek przepływu i szybkość przepływu mediów. Produkt spełnia różne poziomy ciśnienia od PN16 do PN40 i wykorzystuje standardowe kołnierze do połączenia. Jest szeroko stosowany w ropie naftowej, chemicznej, zaopatrzeniu w wodę, mocy i procesowe rurociągi w celu osiągnięcia wydajnego przełączania płynów i systemu integracja.

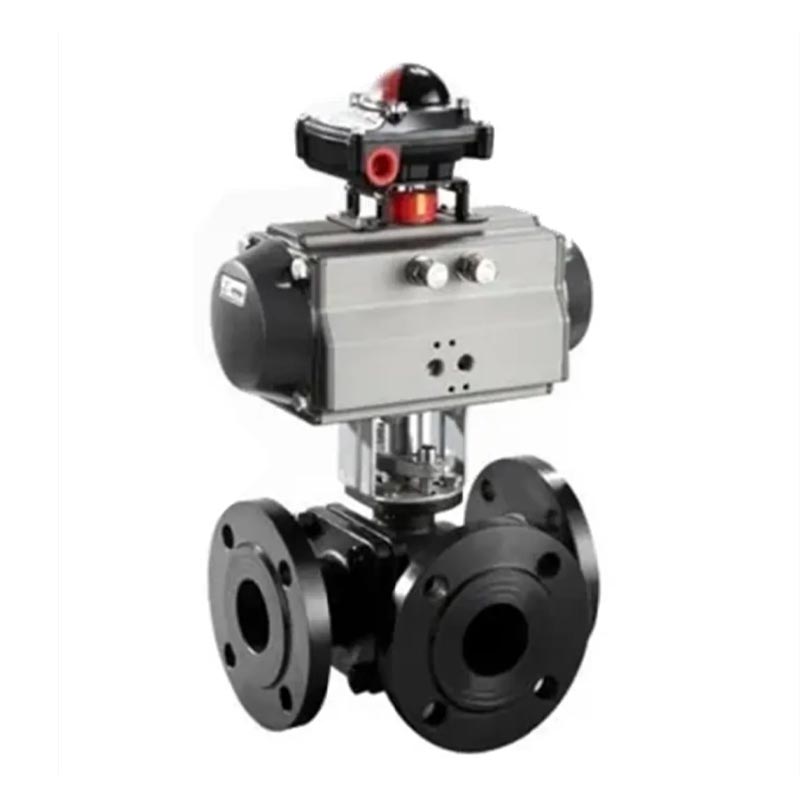

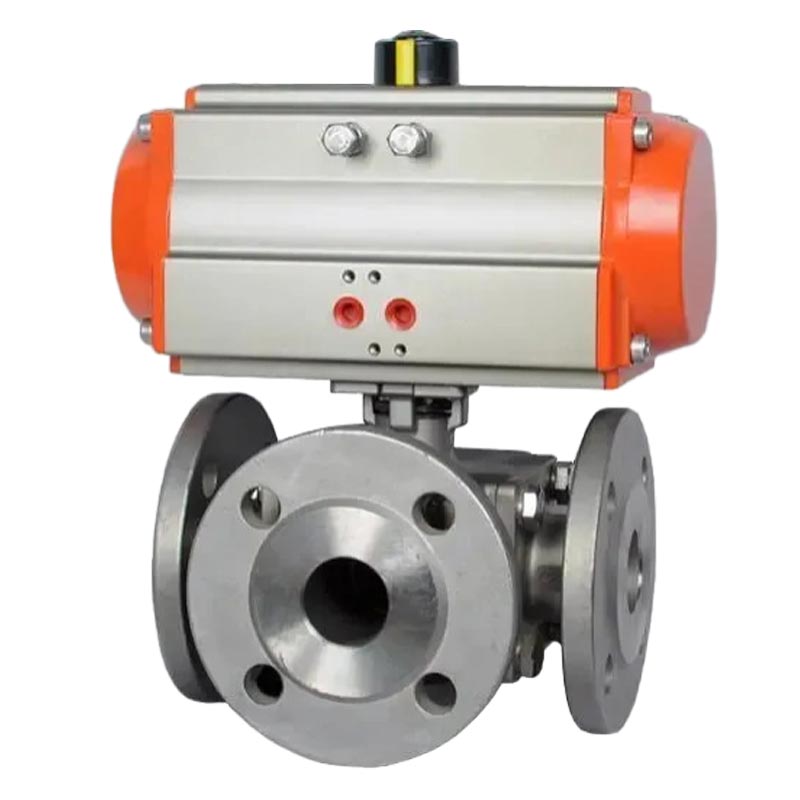

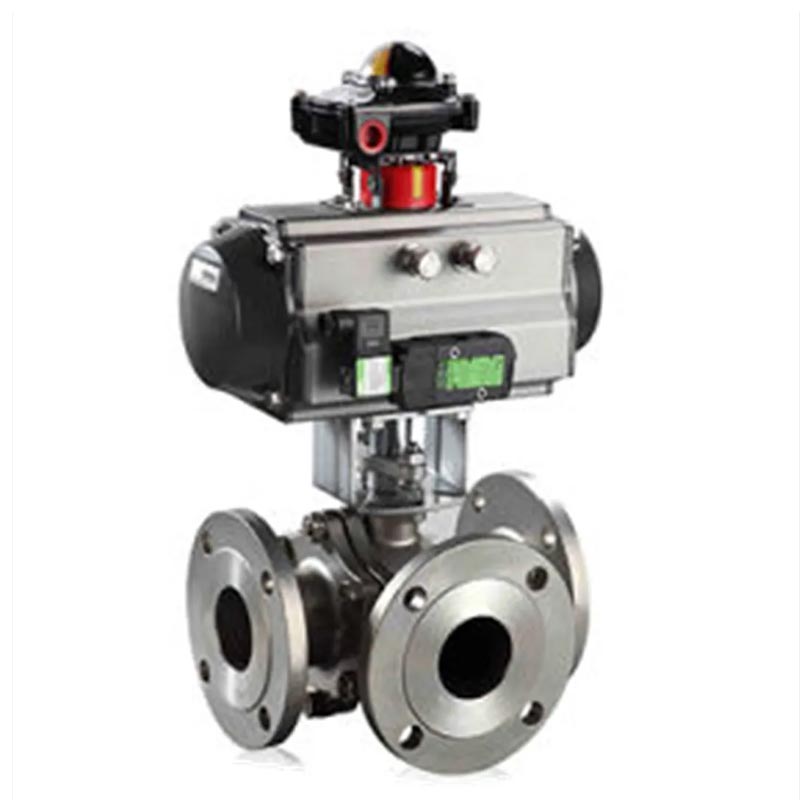

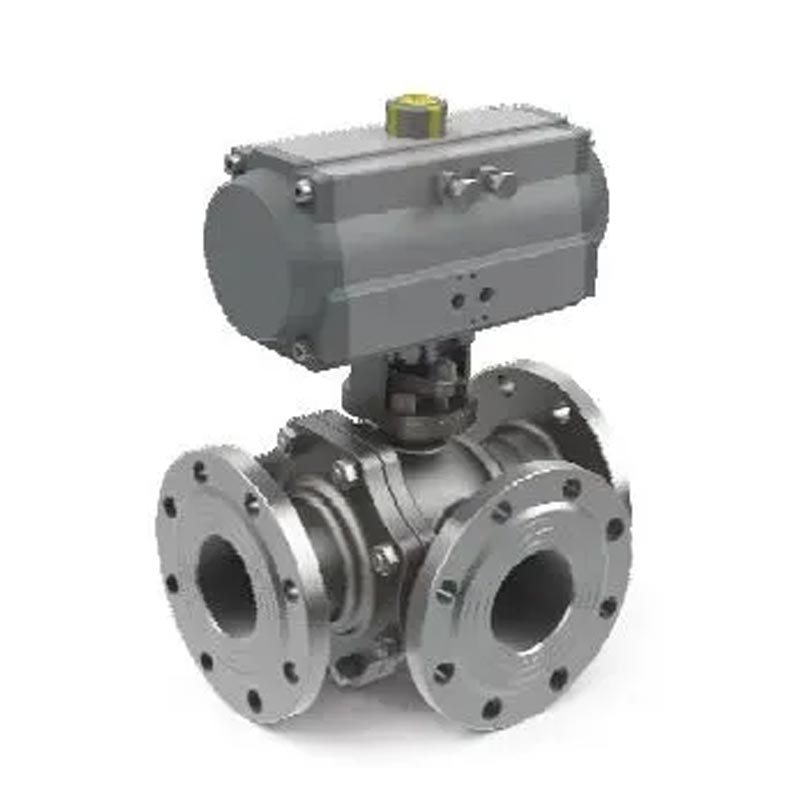

Stal węglowa kołysała trójdroję z pneumatyczną
Aparat
1. Materiał Stal węglowa/SS304/316/304L/316L (WCB/CF8/CF8M/CF3/CF3M)
2. Rozmiar 1/2 '' ~ 8 '' (DN15 ~ DN200)
3. Certificate ISO9001
4. Port zredukowany port
5. Ciśnienie robocze 150LB/PN16
6. Kończy się połączenie RF
7. Pracujący temperatura. -20 ~ 300ºC
8. Odpowiednia średnia woda, gaz ziemny, olej i trochę żrący cieczy
9. SEAL PTFE, RPTFE, PPL
10. Opcja blokowania
11. Kontrola i testy zgodnie z API598
Inne produkujemy również zawór kulowy, zawór bramki, zawór globalny, sprawdź
Zawór, zawór hydrantu, zawór przypominający, w pełni spawany zawór kulowy i y
Sitko. Itp.
| Formularz | Typ T, L Trójpokrodowy zawór kulowy |
| Wewnątrz nominalnej średnicy DN (MM) | DN15-DN300 |
| Ciśnienie nominalne | 1,6 2,5 4.0 Produkt |
| Zakres płynny | Powietrze, woda, gaz, olej i Produkty petrochemiczne medium korozyjne |
| Temperatura pracy | Pieczęć twardy: -40 --300 Uszczelka miękka: -40-180 |
| Rozlanie | 0 Zgodnie z standardem ANSIB16.104 |
| Główny materiał | Ciało zaworów: WCB 304 316 316L Spool: 304 316 316L |
| Forma miejsca | Ruchabilna uszczelka ze stali nierdzewnej, Miękka pieczęć PTFE |
| Przygotowanie powierzchni | Polerowanie |
| Wymiary | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Rozmiar | W | 2 | 2 1/2 | 3 | 4 | 6 | 8 | 10 | 12 | 14 | 16 |
| mm | 50 | 65 | 80 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | |
| L/L1 (RF/BW) | W | 17.75 | 20.00 | 22.75 | 26.5 | 36.00 | 40.25 | 50.00 | 56.00 | / | / |
| mm | 451 | 508 | 578 | 673 | 914 | 1022 | 1270 | 1422 | / | / | |
| L2 (RTJ) | W | 17.88 | 21.25 | 23.00 | 26.88 | 36.50 | 40.88 | 50.88 | 56.88 | / | / |
| mm | 454 | 540 | 584 | 683 | 927 | 1038 | 1292 | 1445 | / | / | |
| H | W | 7.50 | 9.00 | 11.00 | 14.12 | 15.75 | 18.88 | 20.50 | 26.38 | / | / |
| mm | 190 | 230 | 280 | 360 | 400 | 480 | 520 | 670 | / | / | |
| W | W | 24 | 32 | 32 | 32 | 32 | 40 | 40 | 40 | / | / |
| mm | 600 | 800 | 800 | 800 | 800 | 1000 | 1000 | 1000 | / | / | |
| WT (kg) | RF/RTJ | 68 | 95 | 120 | 185 | 675 | 1100 | 1650 | 2300 | / | / |
| BW | 54 | 74 | 91 | 122 | 555 | 918 | 1355 | 2950 | / | / | |
1. Pozostaw pozycję dla uchwytu zaworu do obrócenia.
2. Nie można użyć do dławiania.
Zawory kulowe z mechanizmami transmisji powinny być instalowane pionowo.
Zasada robocza stali węglowej kołniejącej trzyprolegalne zawór kulowy jest obracanie zaworu, aby otworzyć go lub zamknąć. Przełączniki zaworów kulowych są lekkie, niewielkie, można wykonać w duże średnice, niezawodne w uszczelnianiu, prosta struktura, łatwa w utrzymaniu, a powierzchnia uszczelniająca i powierzchnia sferyczna są często w stanie zamkniętym, który nie jest łatwo erodowany przez pożywkę. Są szeroko stosowane w różnych branżach.
Trzy droga zawory kulkowe są używane głównie w rurociągach do odcięcia, rozpowszechniania i zmiany kierunku przepływu mediów.
Trójdrogowy zawór kulowy to stosunkowo nowy rodzaj zaworu kulowego, który ma pewne unikalne zalety w swojej strukturze, takie jak bez tarcia otwieranie i zamykanie, niskie uszczelnienie oraz mały moment otwierający i zamykający. Może to zmniejszyć specyfikacje towarzyszącego siłownikowi.
Wyposażony w multi tuszyny siłownik elektryczny, może osiągnąć regulację i ścisłe cięcie medium. Powszechnie dotyczy warunków pracy, takich jak ropa naftowa, substancja chemiczna, miejski i drenaż, które wymagają ścisłego odcięcia.
