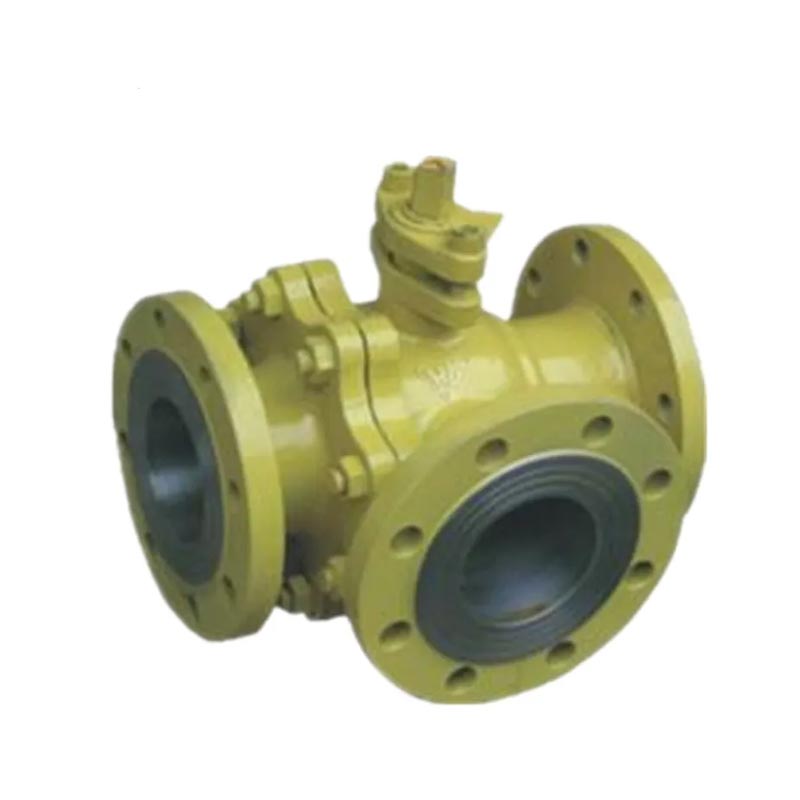

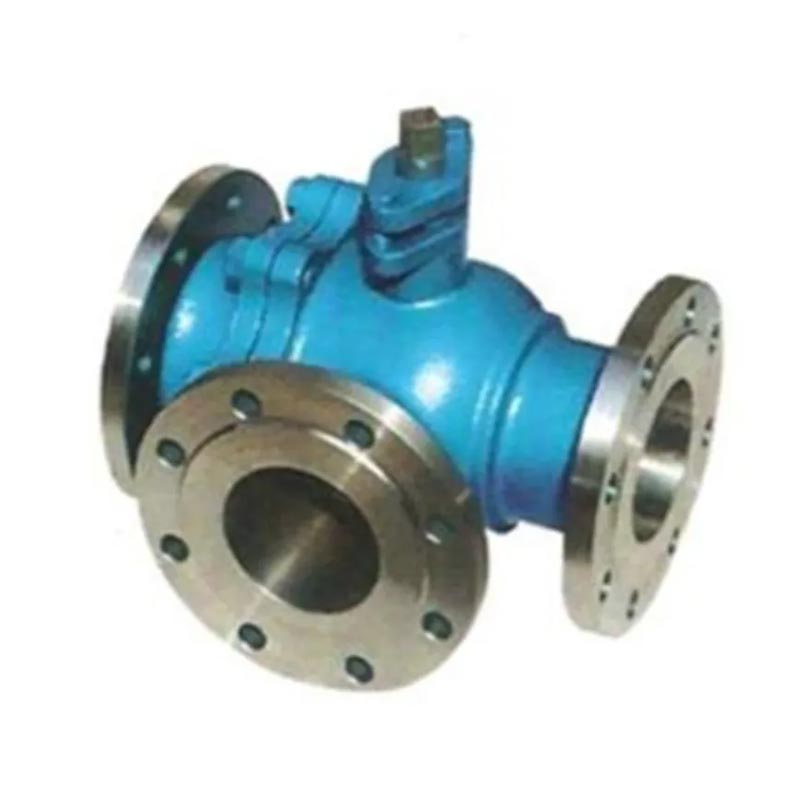

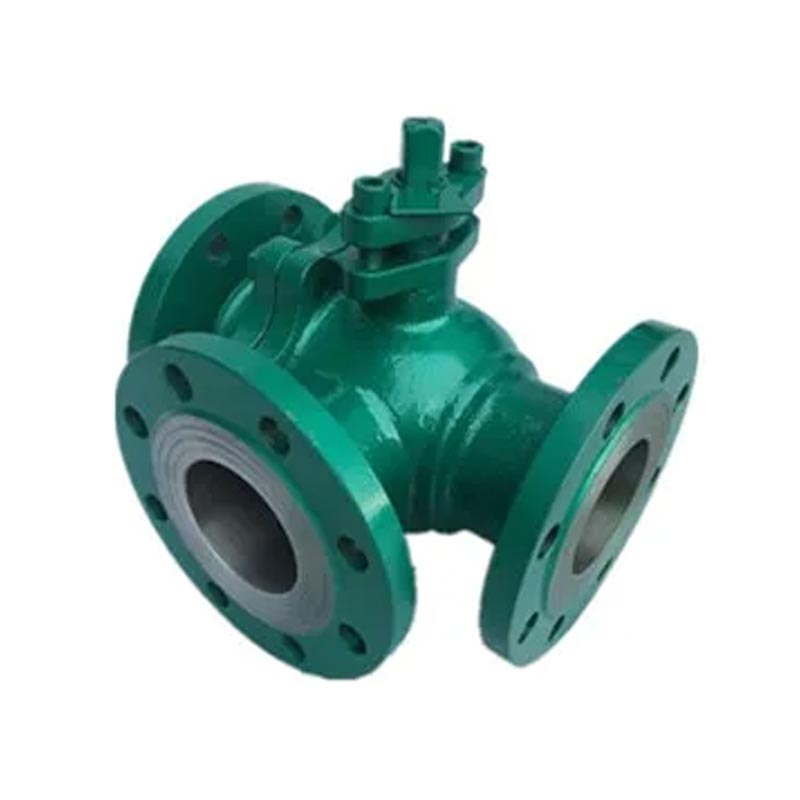

China Joepai PN16 Załączono Trójpewną zawór kulowy ma zalety elastycznego przepływu Kontrola, wysoka wydajność uszczelnienia i standardowy interfejs kołnierza, tworząc Idealny zawór do planowania płynów wielokanałowych w automatyzacji przemysłowej systemy.
Przyjmuje nasz zawór kulowy z kanałem przepływu w kształcie litery L
Dwustronne miejsce. Używane głównie do odwracania ścieżek przepływu.
Przyjmuje trójstronny zawór kulkowy z kanałem przepływu w kształcie litery T
4-twarzowe siedzenie zaworu, z zrównoważoną siłą, aby zapewnić niezawodne uszczelnienie na
Zamknięty kanał. Wykorzystywane głównie do dywersji, mieszania, odwracania i pełnego otwarcia
trzy kanały.
Techniki:
Typ: Q45F, Q345F, Q645F, Q945F
Nawo: NPS½ ~ NPS6, DN15 ~ DN150
Ocena: Class150 ~ Class300, PN16 ~ PN40
Materiał: stal węglowa, stal nierdzewna, stal stopowa, dupleks ze stali nierdzewnej
Stal

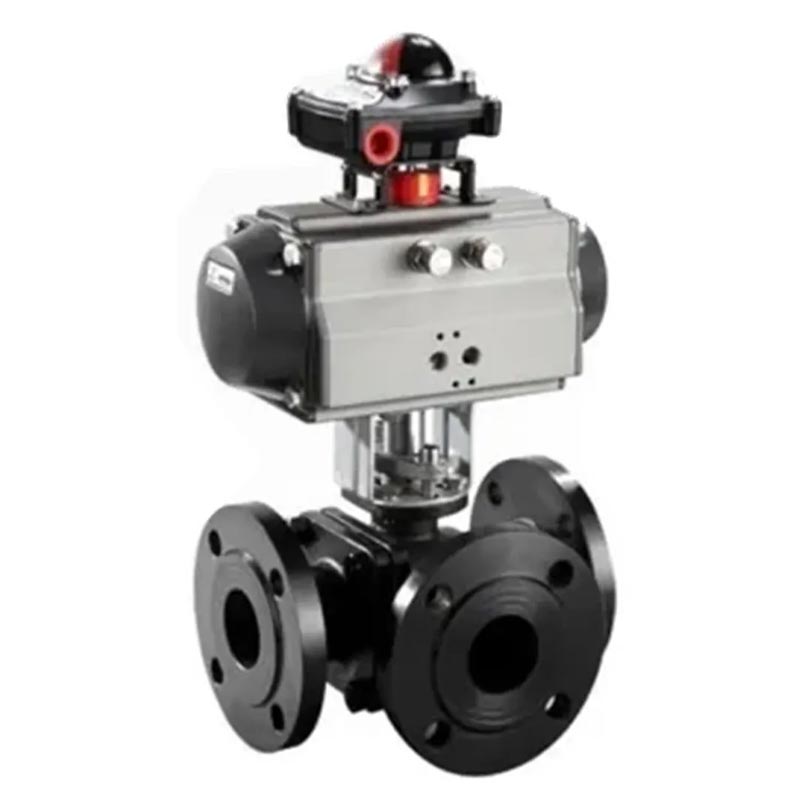

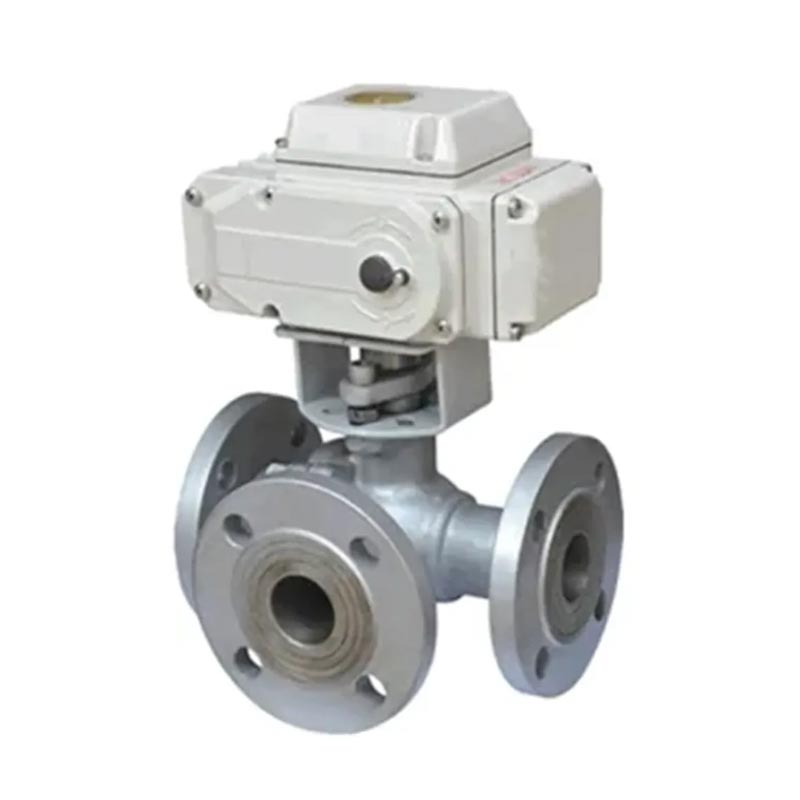

Operacja: Instrukcja, obsługiwane narzędzia, obsługiwane elektrycznie, obsługiwane pneumatyczne
Dotyczy: olej, chemikalia, gaz ziemny, petrochemiczny, chemiczny węglowy i tak
NA
| 1 | Ciało | WCB/CF8/CF8M | 8 | Trzon | SS304/SS316/SS |
| 2 | Czapka | WCB/CF8/CF8M | 9 | Myjka pchnięcia | PTFE |
| 3 | Czapka | WCB/CF8/CF8M | 10 | Uszczelka | PTFE |
| 4 | Piłka | SS304/SS316/SS | 11 | Gruczoł | SS304/SS |
| 5 | Siedziba | PTFE | 12 | Orzech łodygi | SS304/SS |
| 6 | Uszczelka-A | PTFE | 13 | Tylko blok | SS304/SS |
| 7 | Uszczelka-B | PTFE | |||
| Rozmiar | W | 2 | 2 1/2 | 3 | 4 | 6 | 8 | 10 | 12 | 14 | 16 |
| mm | 50 | 65 | 80 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | |
| L/L1 (RF/BW) | W | 17.75 | 20.00 | 22.75 | 26.5 | 36.00 | 40.25 | 50.00 | 56.00 | / | / |
| mm | 451 | 508 | 578 | 673 | 914 | 1022 | 1270 | 1422 | / | / | |
| L2 (RTJ) | W | 17.88 | 21.25 | 23.00 | 26.88 | 36.50 | 40.88 | 50.88 | 56.88 | / | / |
| mm | 454 | 540 | 584 | 683 | 927 | 1038 | 1292 | 1445 | / | / | |
| H | W | 7.50 | 9.00 | 11.00 | 14.12 | 15.75 | 18.88 | 20.50 | 26.38 | / | / |
| mm | 190 | 230 | 280 | 360 | 400 | 480 | 520 | 670 | / | / | |
| W | W | 24 | 32 | 32 | 32 | 32 | 40 | 40 | 40 | / | / |
| mm | 600 | 800 | 800 | 800 | 800 | 1000 | 1000 | 1000 | / | / | |
| WT (kg) | RF/RTJ | 68 | 95 | 120 | 185 | 675 | 1100 | 1650 | 2300 | / | / |
| BW | 54 | 74 | 91 | 122 | 555 | 918 | 1355 | 2950 | / | / |
