Trójdrożny zawór kulowy ze stali nierdzewnej z gwintem wewnętrznym

Korpus zaworu trójdrożnego zaworu kulowego z gwintem wewnętrznym ze stali nierdzewnej JOEPAI jest wytwarzany poprzez precyzyjny odlew metodą traconego stopu ze stali nierdzewnej CF8 lub CF8M. Materiał CF8 (SS304): Nadaje się do mediów, w tym wody, powietrza, a także roztworów słabych kwasów i słabych zasad. Materiał CF8M (SS316): Zaprojektowany do środowisk zawierających chlorki, wody morskiej i silnie korozyjnych mediów chemicznych.

Odlewany korpus tego trójdrożnego zaworu kulowego charakteryzuje się jednolitą grubością ścianek i doskonałym wykończeniem powierzchni, co skutecznie eliminuje martwe strefy, w których mogłoby gromadzić się media. Jest to idealny wybór do stosowania w higienicznych warunkach pracy, takich jak rurociągi wody oczyszczonej farmaceutycznej i systemy rurociągów dopuszczonych do kontaktu z żywnością. Każdy zawór przed dostawą fabryczną poddawany jest testom wytrzymałości skorupy i kontroli szczelności, co gwarantuje zerowe ryzyko wycieków zewnętrznych nawet w warunkach pracy pod wysokim ciśnieniem.

Cechy produktu

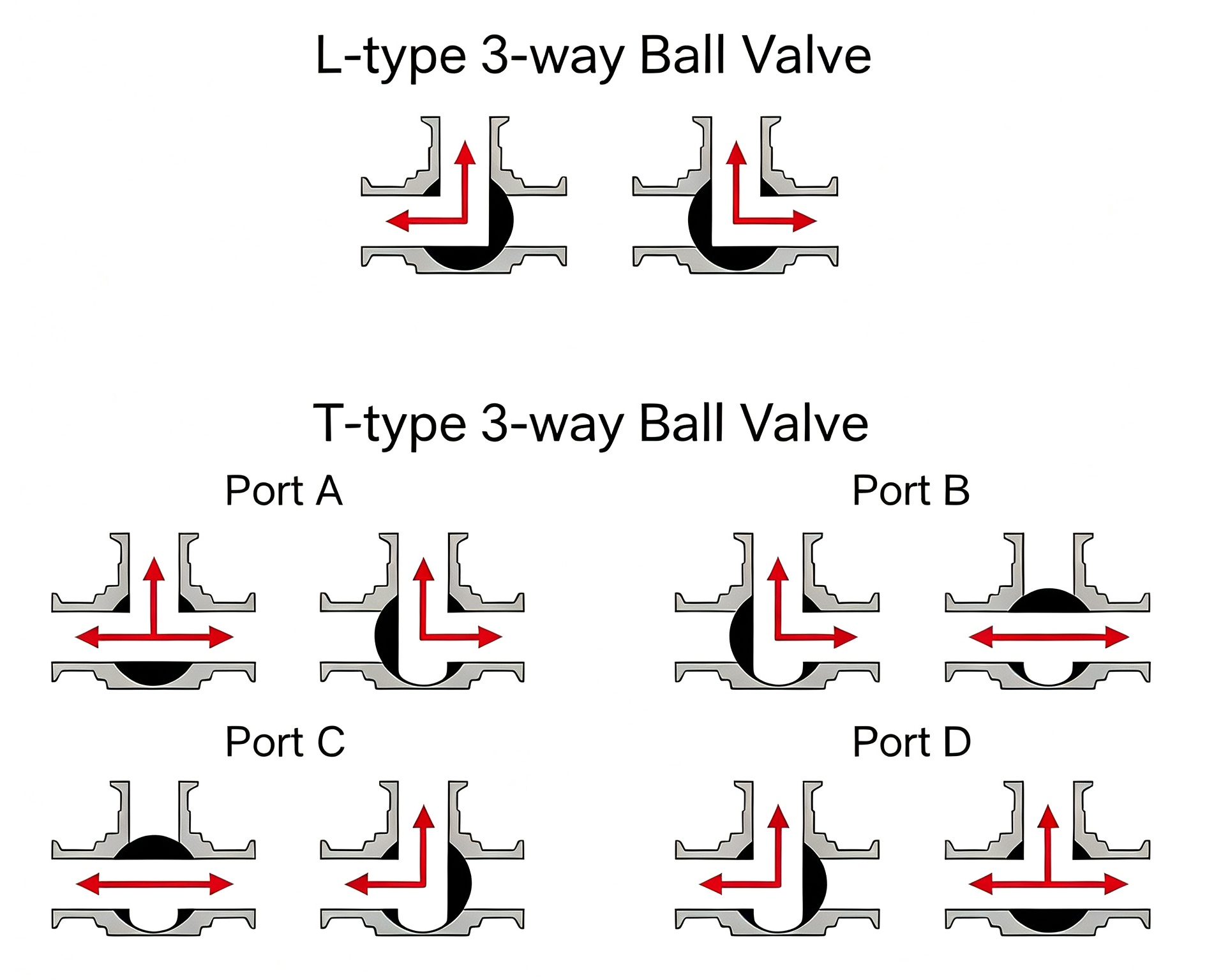

1. Ten trójdrożny zawór kulowy z gwintem wewnętrznym ze stali nierdzewnej jest dostępny z kanałami przepływowymi z portem L i T. Obie wersje działają z uchwytem obrotowym o 90° i są wyposażone w wyraźne wskaźniki kierunku przepływu.

Trójdrożny zawór kulowy z przyłączem L: Umożliwia przełączanie pomiędzy jednym wlotem i dwoma wylotami. Typowe zastosowania obejmują przełączanie obejścia pompy, przełączanie cyrkulacji próbnika on-line i naprzemienną pracę dwóch filtrów. Zawory kulowe z przyłączem L są szeroko stosowane w panelach dystrybucji gazu w celu szybkiego przełączania między głównym i rezerwowym zasilaniem gazem.

Port TTrójdrożnyZawór kulowy: Obsługuje dwa tryby pracy: jeden wlot podzielony na dwa wyloty lub dwa wloty połączone w jeden wylot. Pasuje do przełączania napełniania/rozładowywania zbiorników, naprzemiennego obiegu gorących i zimnych mediów w wymiennikach ciepła oraz łączenia podwójnych linii zasilających przed mieszaniem. W płozach dozujących chemikalia zawory kulowe z portem T umożliwiają naprzemienne wstrzykiwanie dwóch odczynników chemicznych w celu uzyskania precyzyjnego dozowania w połączeniu z automatycznymi systemami sterowania.

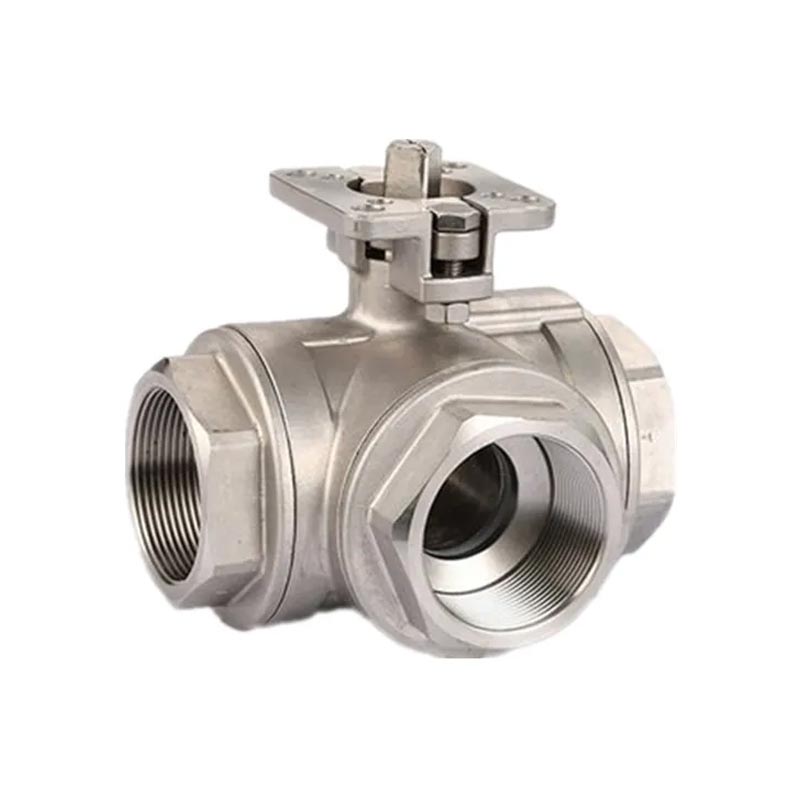

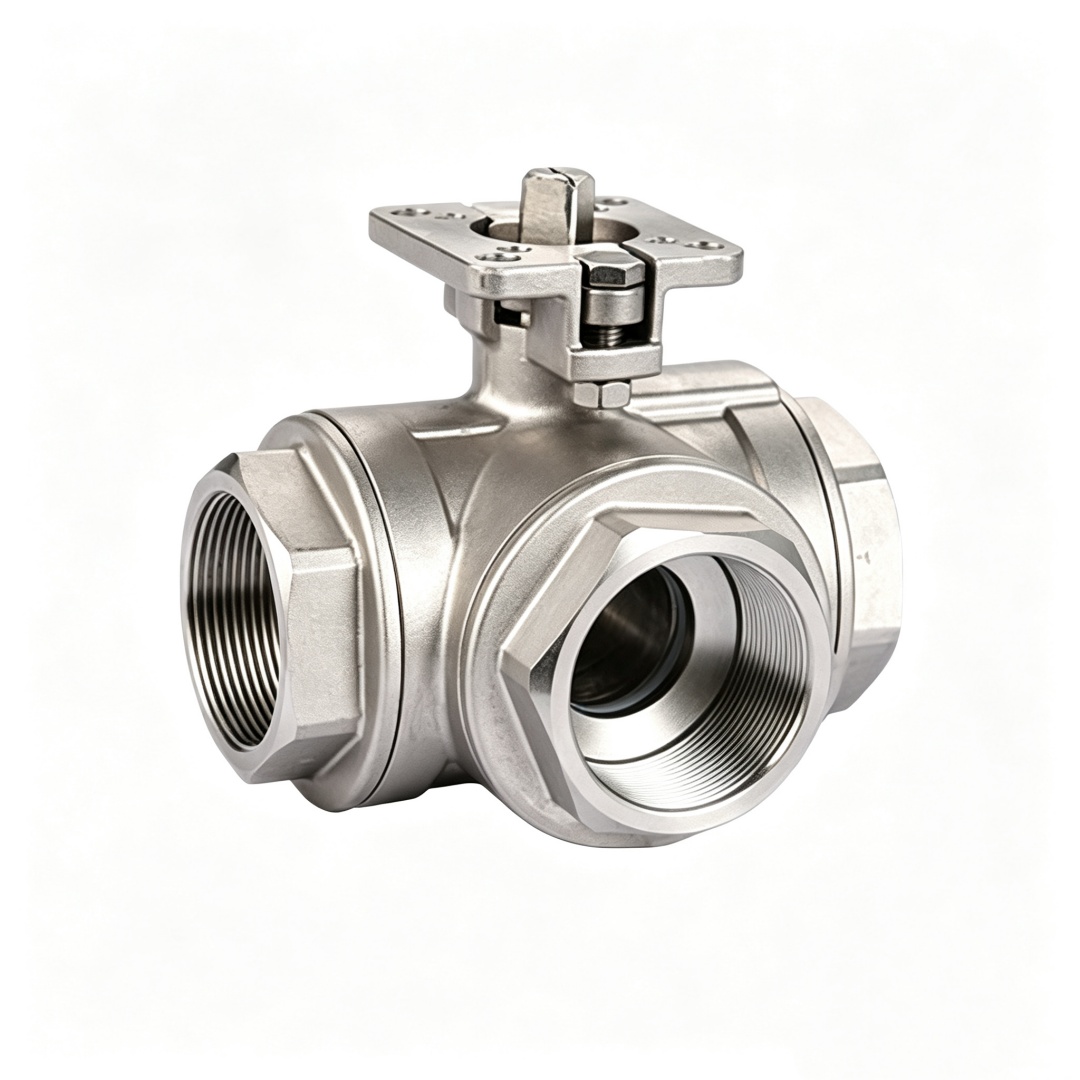

2. W górnej części tego trójdrożnego zaworu kulowego z gwintem wewnętrznym ze stali nierdzewnej zastosowanoPlatforma wysokiego montażu bezpośredniego, zgodna z normą ISO 5211. Wymiary kołnierza podkładki montażowej idealnie odpowiadają wymiarom siłowników pneumatycznych i elektrycznych. Siłowniki można montować bezpośrednio, bez dodatkowych wsporników i złączek, co drastycznie zmniejsza tolerancje montażowe i oszczędza przestrzeń montażową.

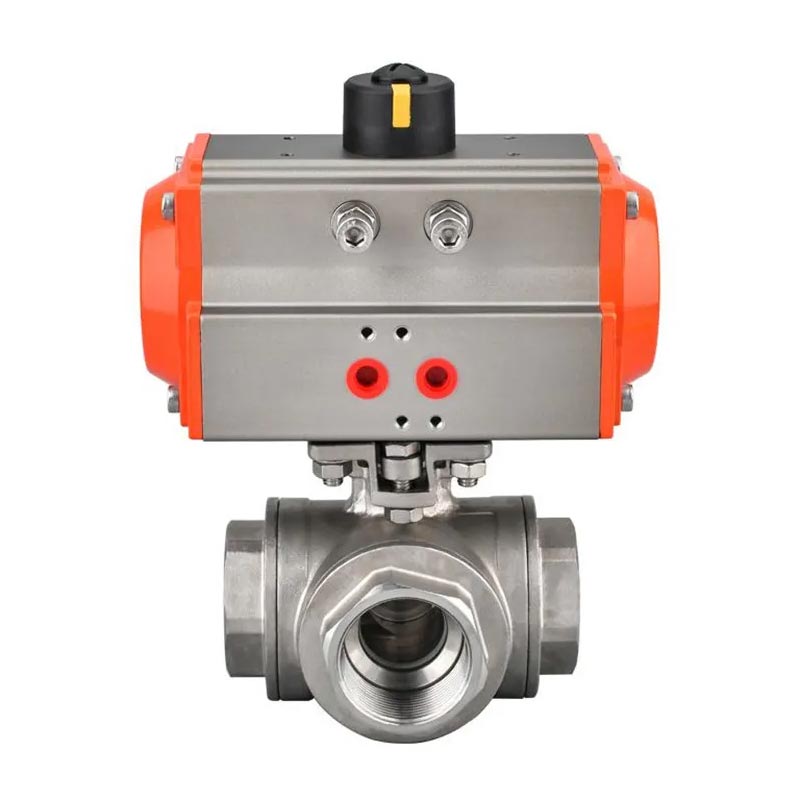

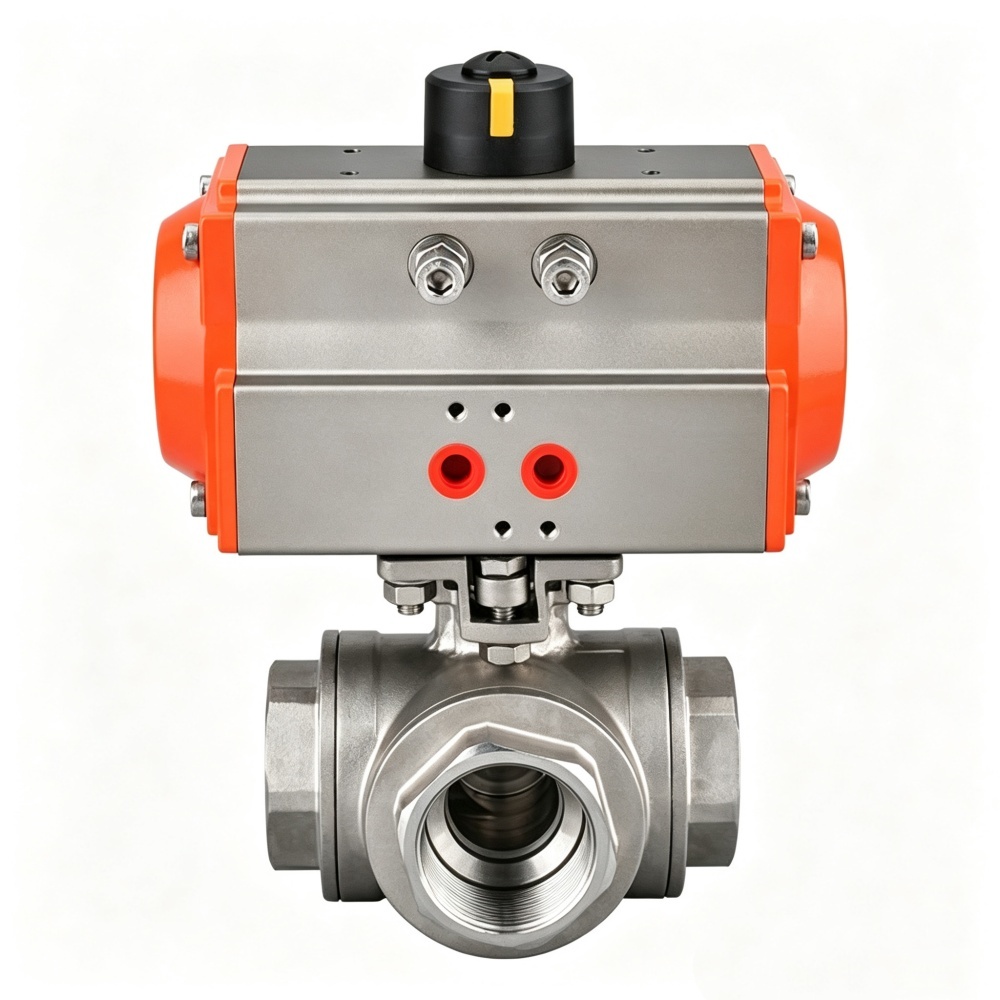

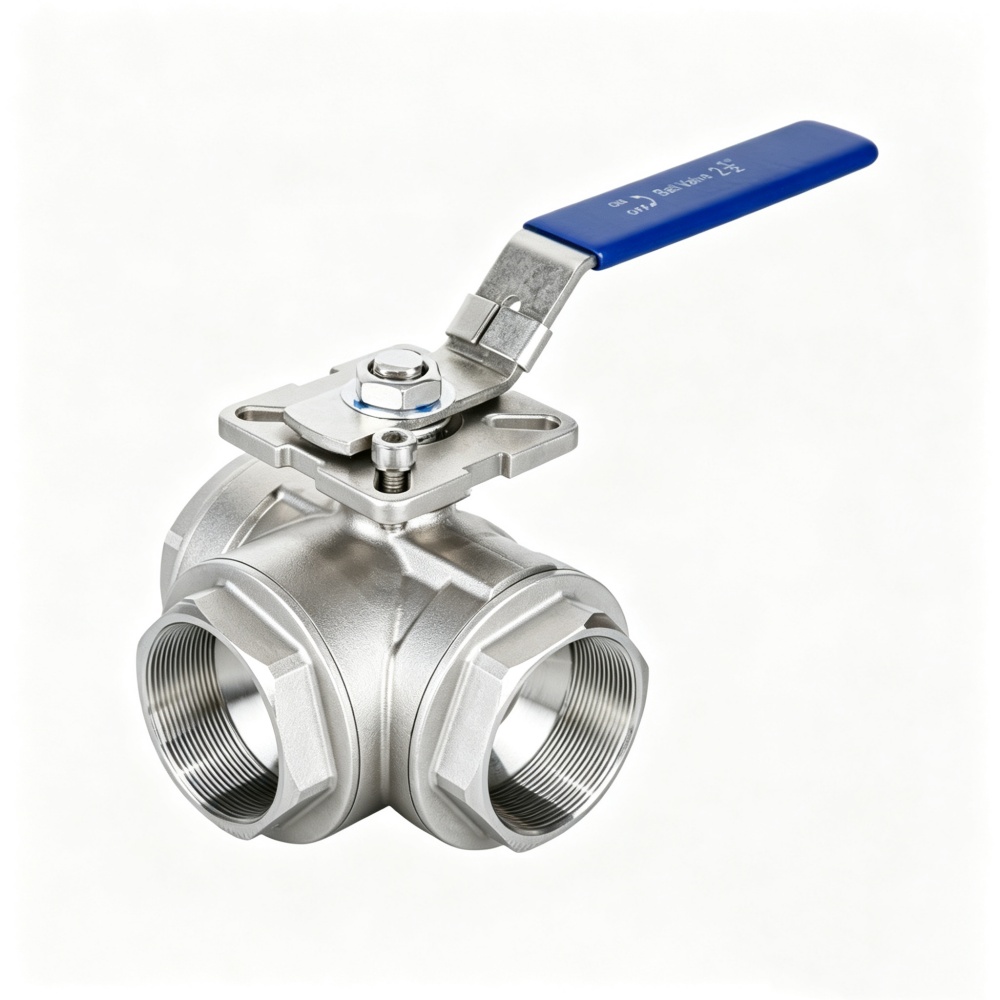

Zawór może być sterowany ręcznie za pomocą uchwytu i może być również wyposażony w siłowniki pneumatyczne lub elektryczne, opcjonalnie w celu realizacji zdalnego sterowania wł./wył.

Zapewnienie jakości i indywidualne wsparcie

Wszystkie zawory przed opuszczeniem fabryki przechodzą testy szczelności i weryfikację dokładności gwintu

Dostarcz certyfikaty materiałowe, rysunki wymiarowe i wskazówki dotyczące instalacji

Wsparcie certyfikacji rynku globalnego (CE/ISO/RoHS itp.)

Usługi dostosowywania form OEM/ODM/prywatnych są w pełni otwarte, aby zaspokoić potrzeby różnych projektów inżynieryjnych

Często zadawane pytania

P: Jaka jest różnica między portem L a portem T w praktycznym zastosowaniu?

Odp.: Przełączniki z portem L przepływają pomiędzy dwoma wylotami (wspólne dla przełączania obejścia pompy lub próbnika). Port T umożliwia rozdzielenie przepływu z jednego wlotu na dwa wyloty lub połączenie dwóch wlotów w jeden wylot – idealne rozwiązanie do napełniania/opróżniania zbiorników lub dupleksowania filtrów.

P: Czy ten zawór może obsługiwać parę?

Odp.: Gniazdo PTFE jest przystosowane do temperatury do 200°C – odpowiednie dla pary nasyconej. W przypadku pary przegrzanej powyżej 200°C prosimy wybrać wersję z metalowym uszczelnieniem.

P: Jakie typy gwintów są dostępne?

Odp.: NPT (USA), BSPT (Wielka Brytania/Australia), BSPP (Europa) i DIN2999 (Niemcy). Przy zamówieniu podać standard gwintu.

P: Czy ten zawór nadaje się do zastosowań farmaceutycznych/spożywczych?

Odp.: Tak – korpus CF8M z gniazdami PTFE spełnia wymagania sanitarne. Dodatkowe wykończenie powierzchni (Ra ≤ 0,8 μm) i pasywacja dostępne na zamówienie.
