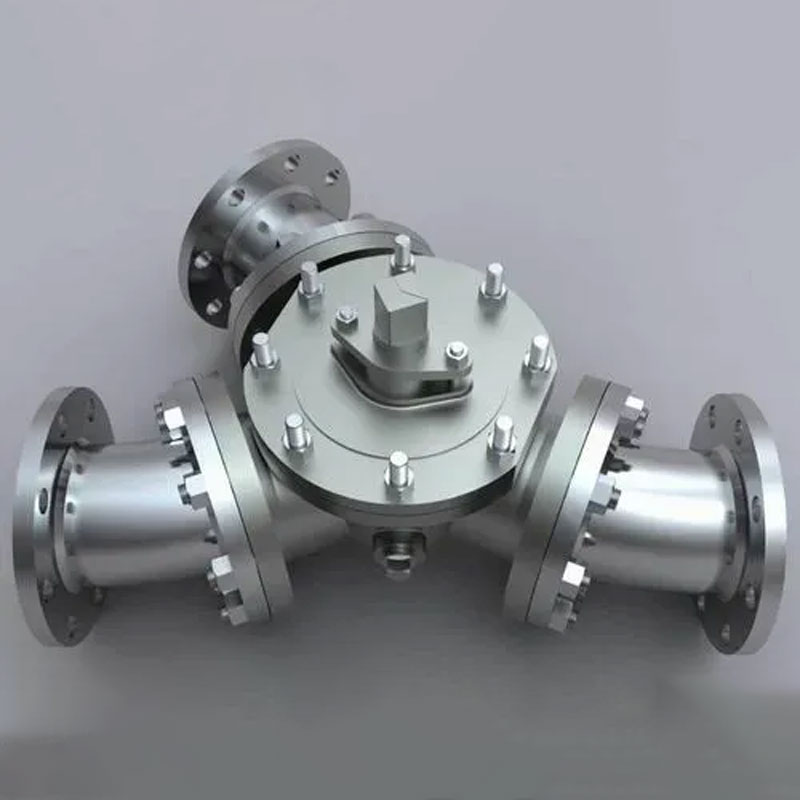

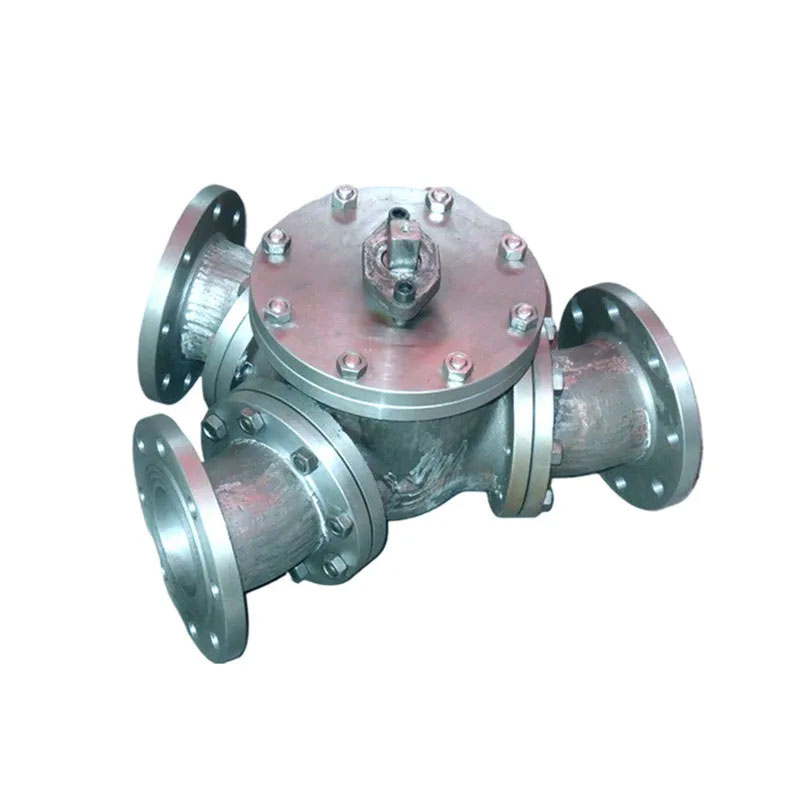

Joepai Y-typowy stal nierdzewna PN16 Trójpokarne zawór kulowy, zawór ma specjalna struktura i elastyczna operacja, co czyni ją idealną selekcją dla wielokierunkowe przełączanie i sterowanie płynami. Ciśnienie nominalne PN16 Ocena zapewnia wysokiej jakości łożyska ciśnienia w średnim systemy ciśnieniowe. Unikalna struktura w kształcie litery Y skutecznie zmniejsza płyn zakłócenia i spadek ciśnienia, przedłużenie żywotności służby.
Gładkie przekierowanie/połączenie, unikanie akumulacji płynów i martwych zakrętów
W kształcie litery L lub konstrukcja w kształcie litery T jest opcjonalna, która może kontrolować inny przepływ wskazówki
Odporna na korozję, łatwa do czyszczenia, długa żywotność
Łatwa w obsłudze, doskonała wydajność uszczelnienia
Wiele metod połączenia, w tym wątki, kołnierze i spawanie Dostępne do wyboru
Wiele trybów sterowania, w tym ręczne, pneumatyczne, elektryczne itp.
1. Stal nierdzewna typu Y PN16 Trójpoksowy zawór kulowy: kanał Trójtrwałe zawór kulowy typu T jest ustawiony z jednym wlotem i dwoma gniazdkami, które mogą odwróć płyn z jednego wlotu do dwóch punktów sprzedaży lub połącz dwa wloty w jeden wylot. Podczas przekierowania konieczne jest zamknięcie jednego zbytu i otwarcie Inny punkt sprzedaży; Podczas połączenia konieczne jest otwarcie dwóch wejść i zamykanie jedno wyjście.
2. Trójdrogowy zawór kulowy typu L: kanał Trójdrogowego zaworu piłki typu L typu L jest ustawiony z dwoma wlotami i jednym zbyciem, które mogą podzielić dwa wloty na Jeden gniazdko lub podziel jeden wlot na dwa punkty sprzedaży. Podczas odwracania się, tak jest konieczne do zamknięcia jednego wlotu i otwarcia jednego zbytu; Podczas łączenia się tak jest konieczne do otwarcia jednego wejścia i zamknięcia jednego wyjścia.

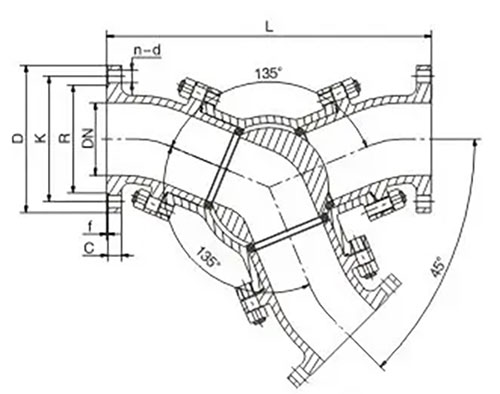

| Dn | L | D | K | R | C | f | N-D |
| 50 | 340 | 160/165 | 125 | 100 | 20 | 3 | 4-18 |
| 65 | 400 | 180/185 | 145 | 120 | 20 | 3 | 4-18 |
| 80 | 410 | 195/200 | 160 | 135 | 20 | 3 | 8-18 |
| 100 | 460 | 215/220 | 180 | 155 | 22 | 3 | 8-18 |
| 125 | 560 | 245/250 | 210 | 185 | 22 | 3 | 8-18 |
| 150 | 660 | 280/285 | 240 | 210 | 24 | 3 | 8-23 |
| 200 | 800 | 335/340 | 295 | 265 | 24 | 3 | 12-23 |
| 250 | 1030 | 405 | 355 | 320 | 30 | 3 | 12-25 |
| 300 | 1140 | 460 | 410 | 375 | 30 | 4 | 12-25 |

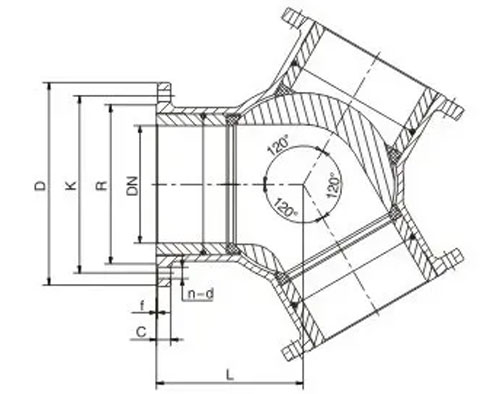

| Dn | L | D | K | R | C | f | N-D |
| 50 | 110 | 160/165 | 125 | 100 | 20 | 3 | 4-18 |
| 65 | 130 | 180/185 | 145 | 120 | 20 | 3 | 4-18 |
| 80 | 150 | 195/200 | 160 | 135 | 20 | 3 | 8-18 |
| 100 | 170 | 215/220 | 180 | 155 | 22 | 3 | 8-18 |
| 125 | 190 | 245/250 | 210 | 185 | 22 | 3 | 8-18 |
| 150 | 210 | 280/285 | 240 | 210 | 24 | 3 | 8-23 |
| 200 | 245 | 335/340 | 295 | 265 | 24 | 3 | 12-23 |
| 250 | 290 | 405 | 355 | 320 | 30 | 3 | 12-25 |
