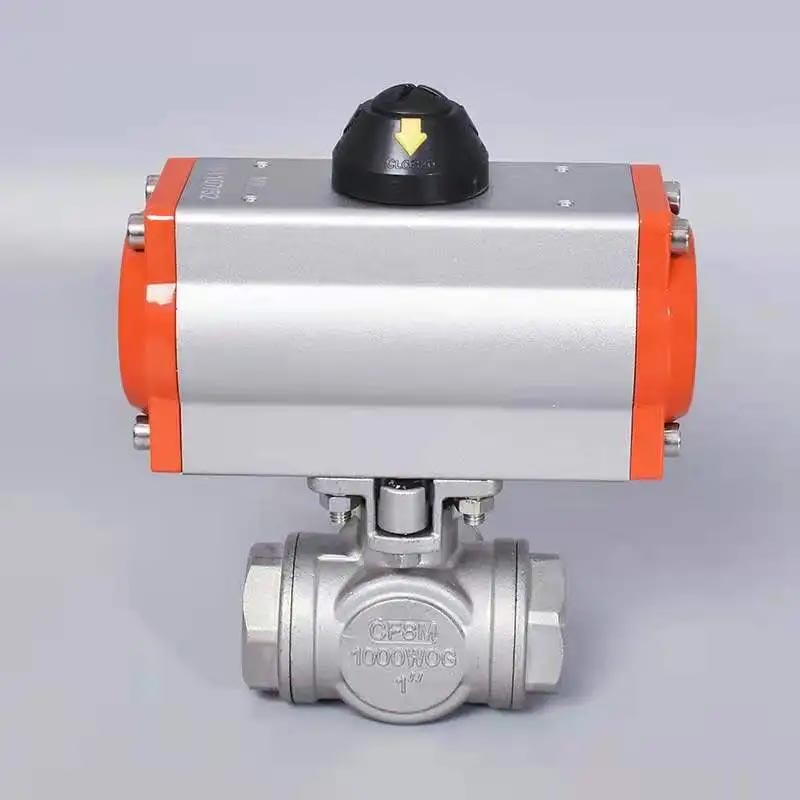

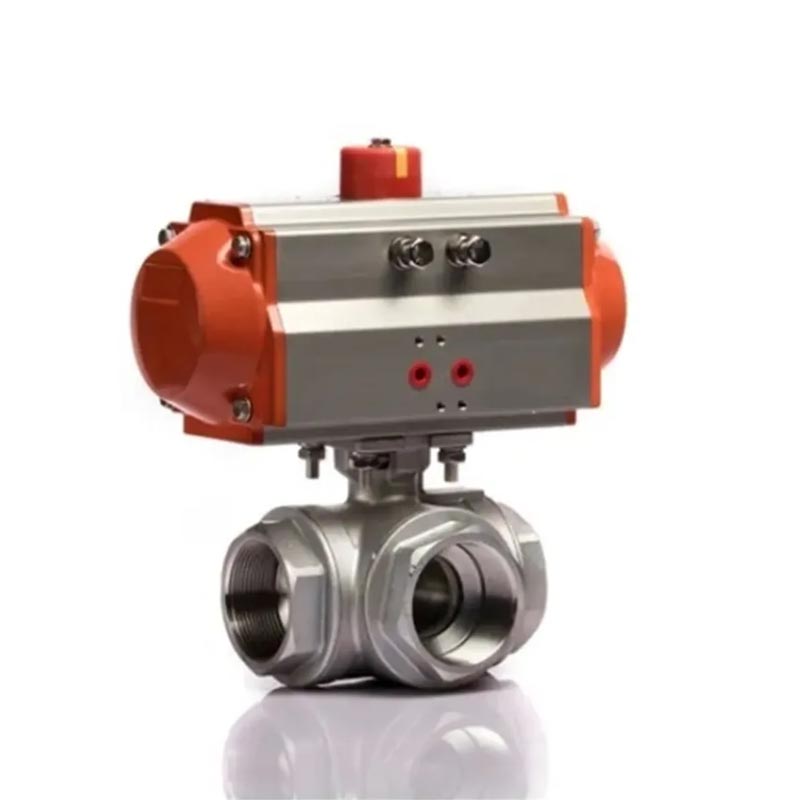

Cechy trójdrogowego pneumatycznego zaworu kulowego JOEPAI ze stali nierdzewnej wysokiej jakości kuty korpus zaworu ze stali nierdzewnej 304 lub 316 i jest wyposażony z wysokowydajnymi siłownikami pneumatycznymi dwustronnego lub jednostronnego działania do automatyczna kontrola otwierania i zamykania. Kompaktowe połączenie gwintowe konstrukcja upraszcza instalację i konserwację, dostosowuje się do różnych standardy, takie jak NPT i BSP, i wykorzystuje PTFE lub wzmocnione materiały uszczelniające dla części uszczelniającej. Nadaje się do kanałów w kształcie litery T lub L struktur i może osiągnąć średnie przekierowanie, łączenie lub przełączanie operacje. Jest szeroko stosowany w systemach sterowania automatyką płynów.
Organ zajmujący się odlewaniem inwestycyjnym
Ciśnienie robocze 1000 W.O.G.
Regulowane uszczelnienie trzpienia
Uszczelki i gniazda z czystego teflonu
Zakres temperatur: -60 do 450°F
Konstrukcja podkładki do bezpośredniego montażu ISO5211 dla siłowników
Trzpień odporny na wydmuch, kula pełna zgodnie z życzeniem klienta
Testowano 100% szczelności przy ciśnieniu powietrza pod wodą 100 psi
Ciśnienie próby hydrostatycznej: 1500 psi
Uchwyt urządzenia blokującego (opcja)
| 1 | Ciało | CF8/CF8M | 8 | Trzon | SS304/SS316/SS |
| 2 | Czapka | CF8/CF8M | 9 | Podkładka oporowa | PTFE |
| 3 | Czapka | CF8/CF8M | 10 | Uszczelka | PTFE |
| 4 | Piłka | SS304/SS316/SS | 11 | Gruczoł | SS304/SS |
| 5 | Siedziba | PTFE | 12 | Nakrętka macierzysta | SS304/SS |
| 6 | Uszczelka-A | PTFE | 13 | Blokuj tylko odwrót | SS304/SS |
| 7 | Uszczelka-B | PTFE |
| NPS | D | L | h1 | h2 | E | Ra | Rb | Rc | Rd | K |
| 1/2" | 15 | 73.5 | 36.75 | 9 | 39 | 18 | 21 | 3 | 3 | 9 |
| 3/4" | 20 | 82.5 | 39.75 | 9 | 47.5 | 18 | 21 | 3 | 3 | 9 |
| 1" | 25 | 89 | 47.25 | 11 | 53 | 21 | 25 | 3 | 3.5 | 11 |
| 11/4" | 32 | 125.5 | 56 | 11 | 75 | 21 | 25 | 3 | 3.5 | 11 |
| 11/2" | 40 | 139 | 71.5 | 14 | 86.5 | 25 | 35 | 3.5 | 4.5 | 14 |
| 2" | 50 | 154.5 | 77 | 14 | 98 | 25 | 35 | 3.5 | 4.5 | 14 |
| Nazwa produktu | 3-drogowy gwintowany zawór kulowy ze stali nierdzewnej z układem pneumatycznym Siłownik |
| 1. Materiał | Stal nierdzewna 304/316/304L/316L (CF8/CF8M/CF3/CF3M) |
| 2. Rozmiar | 1/4''~4'' (DN6~DN100) |
| 3. Certyfikat | ISO9001 i CE |
| 4. Port | Zredukowany/pełny port |
| 5. Ciśnienie robocze | 1000PSI (PN63/6,3Mpa) |
| 6. Połączenie zostaje zakończone | NPT/BSP/BSPT/DIN259/DIN2999 |
| 7. Temperatura pracy | -20~300°C |
| 8. Odpowiednie podłoże | Woda, gaz ziemny, olej i niektóre żrące ciecze |
| 9. Pieczęć | PTFE, RPTFE, PPL |
| 10. Blokowanie | Opcja |
| 11. Kontrola i testowanie | Według API598 |
| Wysyłka | |
| Czas dostawy | 20 ~ 30 dni |
| Pakiet | Standardowa obudowa ze sklejki eksportowej |
| Port wysyłkowy | Ningbo/Szanghaj, Chiny |
| Warunki wysyłki | Exw, FOB, CFR, CIF itp. |
| Warunki płatności | T/T, Western Union itp. |
| 30% przedpłaty, 70% salda płatnego przed wysyłką lub za kopię z BL | |
| Gwarancja | 18 miesięcy po opuszczeniu fabryki |
| Korzyść | OEM ma zastosowanie |
| Inni | Produkujemy również kołnierzowy zawór kulowy, zasuwę, zawór kulowy, Zawór zwrotny, zawór hydrantowy, zawór wspomagający, całkowicie spawane Zawór kulowy i filtr siatkowy Y itp. |
