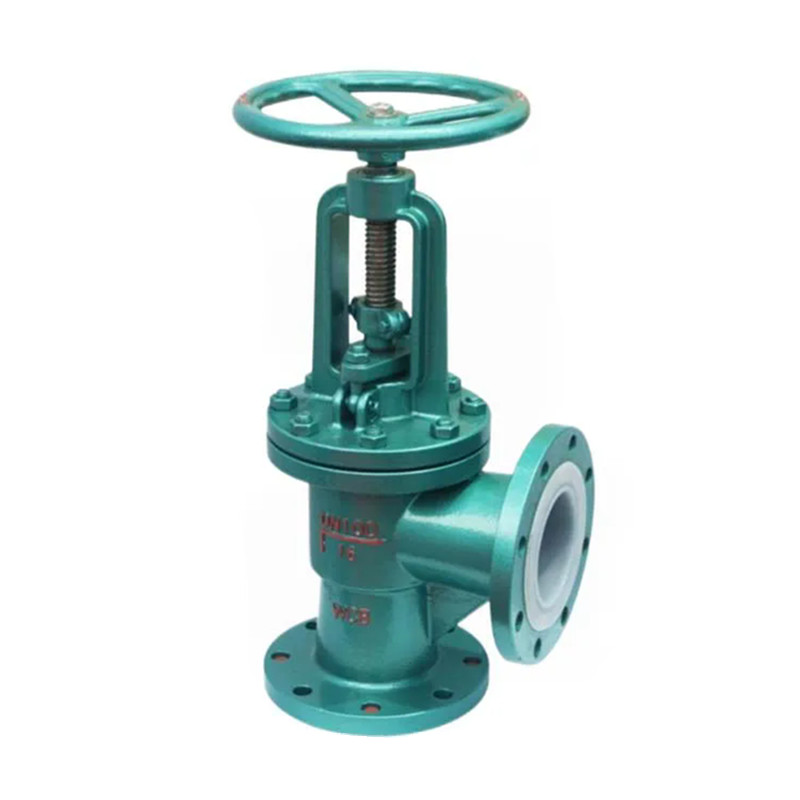

Produkty z wyłożonym kątem kątowym PTFA PTFA PTFE Produkty zaworu globalnego wykorzystują zaawansowaną technologię podszewki, aby skutecznie zapobiegać korozji płynów korozyjnych. Joepai jest zaangażowany w dostarczanie niestandardowych, innowacyjnych technologicznie i wysokiej jakości rozwiązań zaworów w celu stworzenia maksymalnej wartości dla klientów.
Standard projektowania i produkcji: ASME B16.34, HG/T 3704
Wymiar twarzy: ASME B16.10, GB/T 12221
Standard kołnierza: ASME B 16.5, GB/T 9119, Din, Jis
Kontrola i testy: API 598, GB/T 13927
Materiał ciała: WCB, ASTM A395, CF8, CF8M
Materiał podszewki: PFA, FEP, PTFE
Średnica nominalna: 1/2 "-14" (DN15 ~ DN350)
Zakres ciśnienia: klasa 150, PN10, PN16
Metoda operacji: ręczny, zużyty bieg, elektryczny, pneumatyczny siłownik
| Nazwa | Lista materiałów | ||
| Ciało | Materiał podszewki WCB + | Materiał podszewki CF8/CF8M+ | Materiał podszewki CF3/CF3M+ |
| Dysk | 35# + materiał podszewki | 304/316+Materiał podszewki | 304L/316L+ Materiał podszewki |
| Czapeczka | WCB | CF8/CF8M | CF3/CF3M |
| Materiał podszewki | PFA, PTFE, FEP, PO | ||
| Trzon | 2CR13 | 304/316 | 304L/316L |
| Orzech łodygi | Mosiądz | ||
| Koło ręczne | QT400-15 | ||
| Śruba | 35# | A193 B8 | A193 B8M |
| Nakrętka | 45# | A194 8 | A194 B8M |
HG/T 20592 PN10

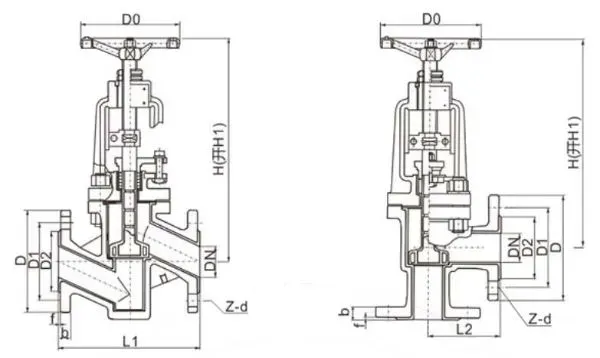

| Dn | L1 | L2 | D | D1 | D2 | Z-D | F | B | H | H1 | Do |
| 15 | 130 | 65 | 95 | 65 | 45 | 4-14 | 2.5 | 16 | 240 | 265 | 120 |
| 120 | 150 | 75 | 105 | 75 | 55 | 4-14 | 2.5 | 16 | 240 | 265 | 120 |
| 25 | 160 | 80 | 115 | 85 | 65 | 4-14 | 3 | 16 | 270 | 295 | 160 |
| 32 | 180 | 90 | 140 | 100 | 78 | 4-14 | 3 | 16 | 277 | 302 | 160 |
| 40 | 200 | 100 | 150 | 110 | 85 | 4-18 | 3.5 | 17.5 | 337 | 372 | 180 |
| 50 | 230 | 115 | 165 | 125 | 100 | 4-18 | 3.5 | 18.5 | 352 | 392 | 180 |
| 65 | 290 | 145 | 185 | 145 | 120 | 4-18 | 3.5 | 19.5 | 390 | 427 | 220 |
| 80 | 310 | 155 | 200 | 160 | 135 | 4-18 | 4 | 22 | 425 | 465 | 250 |
| 100 | 350 | 175 | 220 | 180 | 155 | 8-18 | 4 | 23 | 460 | 503 | 280 |
| 125 | 400 | 200 | 250 | 210 | 185 | 8-18 | 4 | 25 | 507 | 565 | 350 |
| 150 | 480 | 240 | 285 | 240 | 210 | 8-22 | 4 | 25 | 560 | 625 | 360 |
| 200 | 600 | 300 | 340 | 295 | 265 | 8-22 | 4 | 28 | 670 | 745 | 400 |
| 250 | 730 | 365 | 395 | 350 | 320 | 12-22 | 4 | 28 | 705 | 810 | 450 |
HG/T 20592 PN16
| Dn | L1 | L2 | D | D1 | D2 | Z-D | F | B | H | H1 | Do |
| 15 | 130 | 65 | 95 | 65 | 45 | 4-14 | 2.5 | 16 | 240 | 265 | 120 |
| 120 | 150 | 75 | 105 | 75 | 55 | 4-14 | 2.5 | 16 | 240 | 265 | 120 |
| 25 | 160 | 80 | 115 | 85 | 65 | 4-14 | 3 | 16 | 270 | 295 | 160 |
| 32 | 180 | 90 | 140 | 100 | 78 | 4-18 | 3 | 16 | 277 | 302 | 160 |
| 40 | 200 | 100 | 150 | 110 | 85 | 4-18 | 3.5 | 17.5 | 337 | 372 | 180 |
| 50 | 230 | 115 | 165 | 125 | 100 | 4-18 | 3.5 | 18.5 | 352 | 392 | 180 |
| 65 | 290 | 145 | 185 | 145 | 120 | 4-18 | 3.5 | 19.5 | 390 | 427 | 220 |
| 80 | 310 | 155 | 200 | 160 | 135 | 8-18 | 4 | 22 | 425 | 465 | 250 |
| 100 | 350 | 175 | 220 | 180 | 155 | 8-18 | 4 | 23 | 460 | 503 | 280 |
| 125 | 400 | 200 | 250 | 210 | 185 | 8-18 | 4 | 25 | 507 | 565 | 350 |
| 150 | 480 | 240 | 285 | 240 | 210 | 8-22 | 4 | 25 | 560 | 625 | 360 |
| 200 | 600 | 300 | 340 | 295 | 265 | 12-22 | 4 | 28 | 670 | 745 | 400 |
| 250 | 730 | 365 | 395 | 350 | 320 | 12-26 | 4 | 28 | 705 | 810 | 450 |
Zastosowane zawory globalne i zwykłe zawory globalne mają pewne znaczące różnice w swojej strukturze i charakterystyce użytkowania.
Oto ich główne różnice:
1. Struktura
ZAWÓJ GLOBA ZAWODOWE: Zawór ten jest wyłożony materiałem opornym na korozję, takim jak guma lub plastik, w celu zwiększenia odporności na korozję. Wybór materiału podszewki zależy od charakteru mediów i środowiska operacyjnego.
Zwykła zawór globalny: wykonany z tradycyjnych materiałów metalowych i bez specjalnej podszewki. Jego uszczelnienie jest osiągane przede wszystkim poprzez strukturę uszczelnienia, która ściska pakowanie.
2. Charakterystyka użycia
ZAWÓJ GLOBA ZAWODOWE:
Odporność na korozję: Ze względu na oporną na korozję podszewkę materiału wyłożone zawory globalne są odpowiednie do systemów rur z pożywką korozyjną, skutecznie zapobiegając korozji z pożywki.
Zakres zastosowania: odpowiednie do systemów rurowych z nośnikami korozyjnymi w przemyśle chemicznym, farmaceutycznym i spożywczym.
Wydajność uszczelnienia: Materiał wyściółki zapewnia doskonałą wydajność uszczelnienia, zmniejszając możliwość wycieku.
Zwykła zawór globalny:
Zakres zastosowania: Nadaje się do ogólnych rurociągów przemysłowych, takich jak te z niekorozyjnymi mediami, takimi jak woda, pary i olej. Wydajność uszczelnienia: Chociaż oferują dobrą wydajność uszczelnienia, ich żywotność serwisowa jest stosunkowo krótka w wysokich temperaturach, wysokich ciśnieniach i mediach korozyjnych.
Koszt: są stosunkowo niedrogie i mają szeroki zakres zastosowań.
3. Cena i aplikacja
Zastawne zawory globalne: Ze względu na dodanie materiału podszewki koszt produkcji jest stosunkowo wysoki, co powoduje wyższą cenę. Są odpowiednie do specjalnych zastosowań wymagających odporności na korozję.
Zwykłe zawory globalne: mają niższe koszty produkcji i są stosunkowo przystępne cenowo, co czyni je odpowiednim dla ogólnych systemów rur przemysłowych.
4. Konserwacja i opieka
Wyściełane zawory globalne: Ze względu na obecność materiału podszewki należy zwrócić szczególną uwagę na integralność podszewki podczas konserwacji, aby zapobiec korozji spowodowanej uszkodzeniem wyściółki.
Zwykłe zawory globalne: Konserwacja jest stosunkowo prosta, przede wszystkim wymaga kontroli uszczelki pakowania i regularnego wymiany pakowania.
Główne różnice między wyłożonymi i zwykłymi zaworami globowymi są ich struktura i charakterystyka użytkowania. Zastawne zawory globalne, wzmocnione wewnętrznym materiałem podszewki, oferują zwiększoną odporność na korozję i nadają się do systemów rur obsługujących pożywkę korozyjną, podczas gdy zwykłe zawory globalne są odpowiednie do ogólnych systemów rur przemysłowych. Zawory globalne z podszewką są droższe, ale oferują lepszą wydajność uszczelnienia i dłuższą żywotność. Zwykłe zawory stopu są stosunkowo tanie i mają szeroki zakres aplikacji, ale ich żywotność serwisowa jest stosunkowo krótka w specjalnych mediach.
