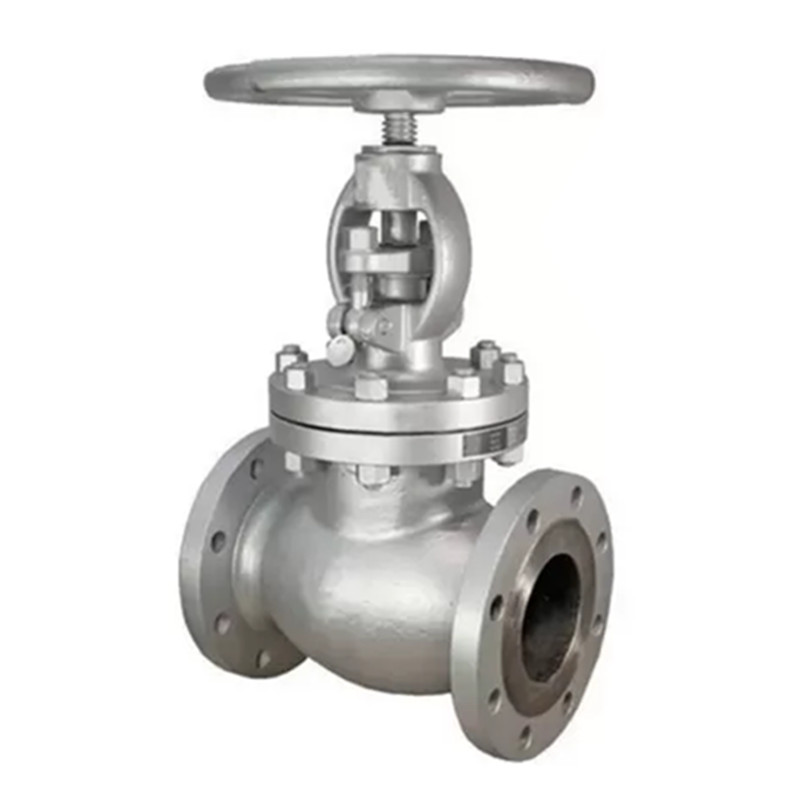

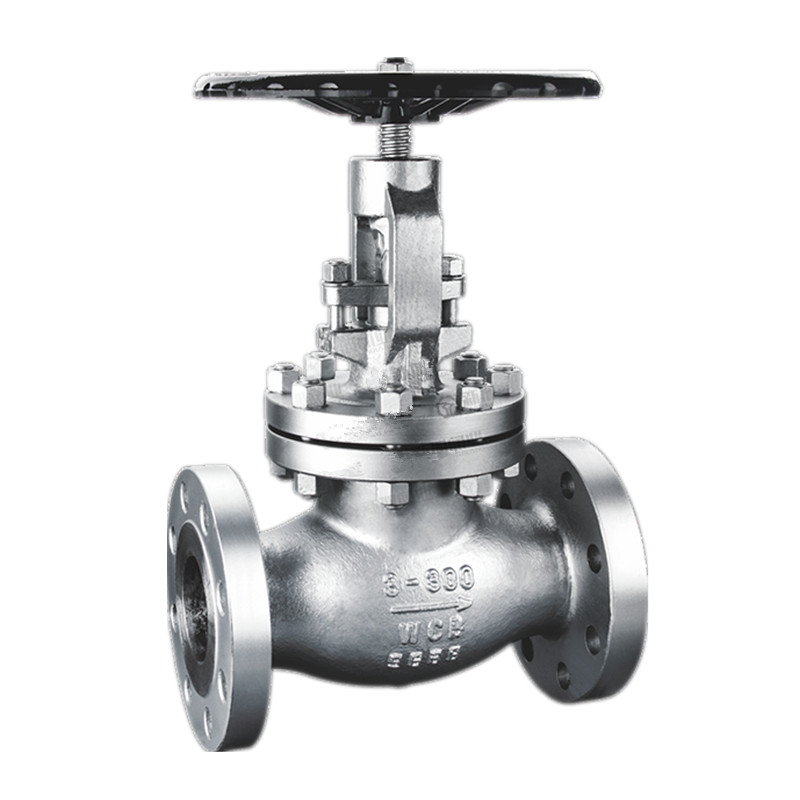

Kołnierze API Caster stal prosty wzór globalny zawór 300LB

Zakończenie kołnierza API rzucają stalowy wzór globalny zawór globalny 300 funtów opracowany i wyprodukowany przez Joepai, przyjmuje amerykańskie specyfikacje projektowe, takie jak ASME/API 602, API 623, API 594 itp. Może działać pod wysokim ciśnieniem, wysokim temperaturą i surowymi warunkami roboczymi i jest szeroko stosowany w systemach potokowych przemysłowych, takich jak przemyślenie, chemikalia, zasilanie, naturalna, metallurgia itp.

Wyślij zapytanie

Opis produktu

Kołnierz Joepai API kończy odlew stalowego wzoru Globe Valve 300LB jest zgodny ze standardem testowania ciśnienia API 598 i obsługuje dostosowywanie różnych materiałów, struktur i form napędowych. Jest to produkt wspierający inżynierię na rynki takie jak Europa, Ameryka, Bliski Wschód i Ameryka Południowa. Wenzhou Qiaopai Valve Co., Ltd. od ponad 20 lat jest głęboko zaangażowany w dziedzinę produkcji zastawek przemysłowych. Firma przeszła systemy certyfikacyjne ISO9001, CE i API, a jej produkty są eksportowane na rynki takie jak Europa, Ameryka, Bliski Wschód i Azja Południowo -Wschodnia.

Charakterystyka strukturalna i zastosowania

Po całkowitym zamknięciu koło ręczne obraca się zgodnie z ruchem wskazówek zegara.

2. Można go zainstalować w dowolnej pozycji w rurociągu, przy czym medium płyną z dołu do góry.

3. Zawory globalne ze stali nierdzewnej są odpowiednie do rurociągów z różnymi pożywkami korozyjnymi i mają dobre właściwości antykorozyjne

Seks i wystarczająca siła.

4. Stalowe zawory globalne są odpowiednie do wysokotemperaturowych rurociągów parowych i olejowych i mają oporność na wysoką temperaturę charakterystyczny.

Szczegóły zaworu globalnego API ：

Przykręcona maska

Kołnierz lub spawany tyłek

Odlewane stali węglowe, stal nierdzewna lub stalowe materiały stalowe

Zapewnij wszystkie konfiguracje dekoracji

Inne rozmiary można podać na żądanie

Opis produktu

Główny materiał części
Ciało, maska	ASTM A216 WCB/ASTM A351 CF8/ASTM A351CF8M
Trzon	ASTM A76 420/ASTM A182 F304/ASTM A182 F316
Orzech łodygi	Mosiądz
Dysk	ASTM A216 WCB
Siedziba	13CR/STM A351 CF8/STM A351 CF8M
Koło ręczne	ASTM A47
Uszczelka	Grafit
Uszczelka	Grafit
Globe standard zaworów
Standard projektowy	6d Fire/Fire 600/Fire 603
Twarzą w twarz	ASME B16.10
Standard kołnierza	ASME B16.5
Standard testowania	API598

Wymiar 150 funtów:

Dn		Kołnierz 150 funtów (RF) (mm)								waga
mm	W	L	D	D1	D2	b	N-φd	H	D0
15	1/2	108	89	60.5	35	11.2	4-16	241	100	6.9
20	3/4	117	98	69.9	43	12.7	4-16	241	100	9.8
25	1	127	108	79.2	51	14.2	4-16	242	125	13.5
32	11/4	140	117	89	63	16	4-16	280	160	19.5
40	11/2	165	127	98.6	73	17.5	4-16	286	160	28.5
50	2	203	152	120.7	92	19	4-19	368	200	18
65	21/2	216	178	139.7	105	22.4	4-19	387	200	30
80	3	241	190	152.4	127	24	4-19	411	250	41
100	4	292	229	190.5	157	24	4-19	454	250	64
125	5	356	254	216.0	186	24	8-22.5	455	350	86
150	6	406	279	241.3	216	25.4	8-22.5	541	350	113
200	8	495	343	298.5	270	28.4	8-22.5	651	450	178
250	10	622	406	362.0	324	30.2	12-25.4	800	450	270
300	12	698	483	431.8	381	32	12-25.4	1231	600	350
350	14	787	533	476.3	413	35	12-29	1450	600	460
400	16	914	597	539.8	470	36.6	16-29	1645	600	590
450	18	978	635	577.9	533	40.1	16-31.8
500	20	978	700	635.0	584	43.3	20-31.8
600	24	1295	815	749.3	692	48.1	20-34,9

Wymiar 300 funtów:

Dn		Kołnierz 300 funtów (RF) (mm)								waga
15	1/2	152	95	66.5	35	14.2	4-16	241	140	7.7
20	3/4	178	117	82.5	43	16	4-19	241	140	11.3
25	1	203	123	89	51	17.5	4-19	283	160	16.8
32	11/4	216	133	98.5	63	19	4-19	320	200	21.2
40	11/2	229	155	114.3	73	20.6	4-22.5	322	200	32.6
50	2	267	165	127	92	22.4	8-19	399	200	25
65	21/2	292	190	149.4	105	25.4	8-22.5	438	250	30
80	3	318	210	168.1	127	28.4	8-22.5	464	280	35
100	4	356	254	200.2	157	31.8	8-22.5	565	350	56
125	5	400	279	235	186	35	8-22.5	614	350	96
150	6	444	318	269.7	216	36.6	12-25.4	717	400	120
200	8	559	381	330.2	270	41.2	12-25.4	930	500	212
250	10	622	444	387.4	324	47.8	16-28.5	1012	550	330
300	12	711	521	450.8	381	50.8	16-32	1231	600	472
350	14	762	584	514.4	413	54	20-32	1450	600	715
400	16	864	648	571.5	470	57.2	20-35	1645	600	920
