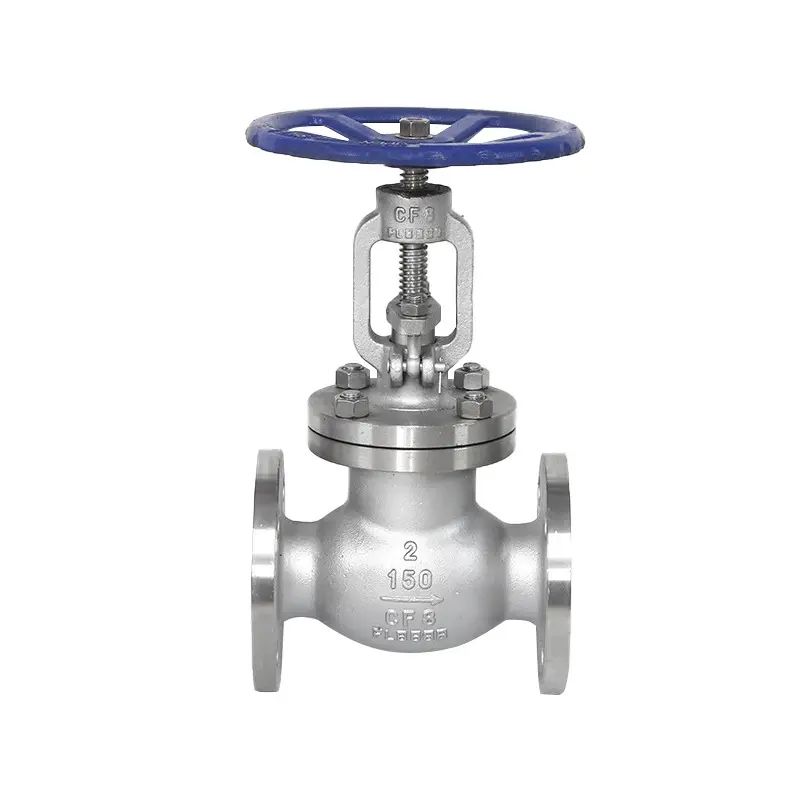

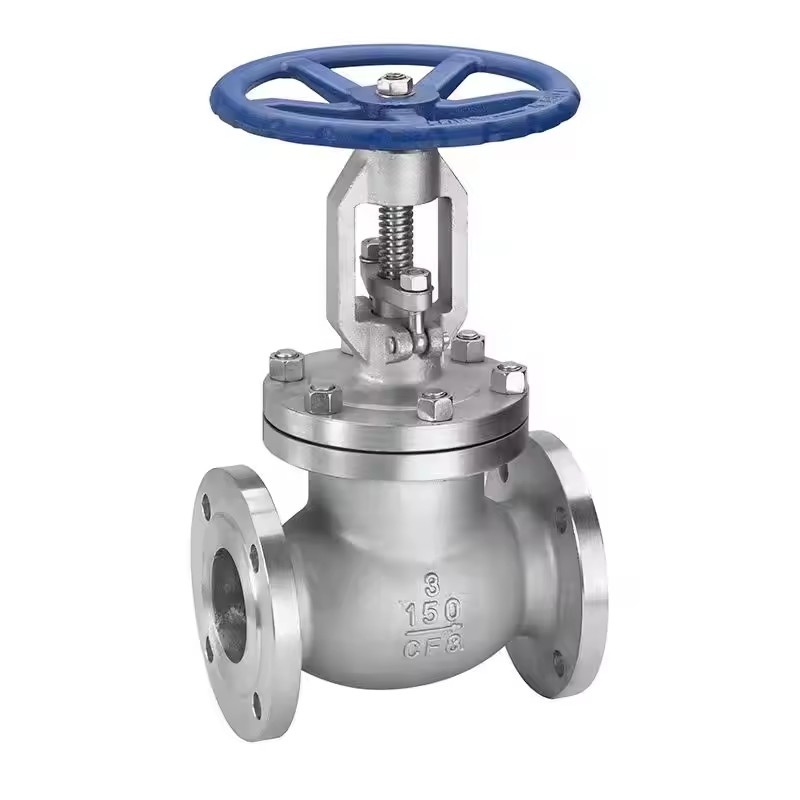

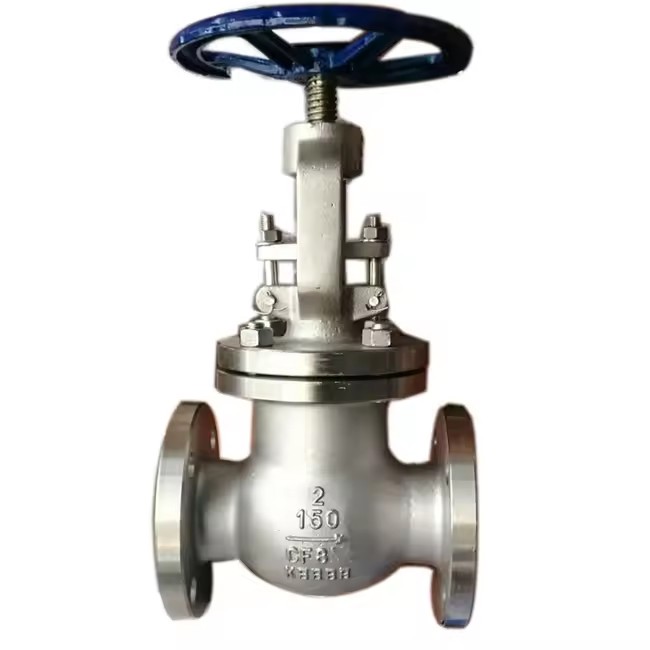

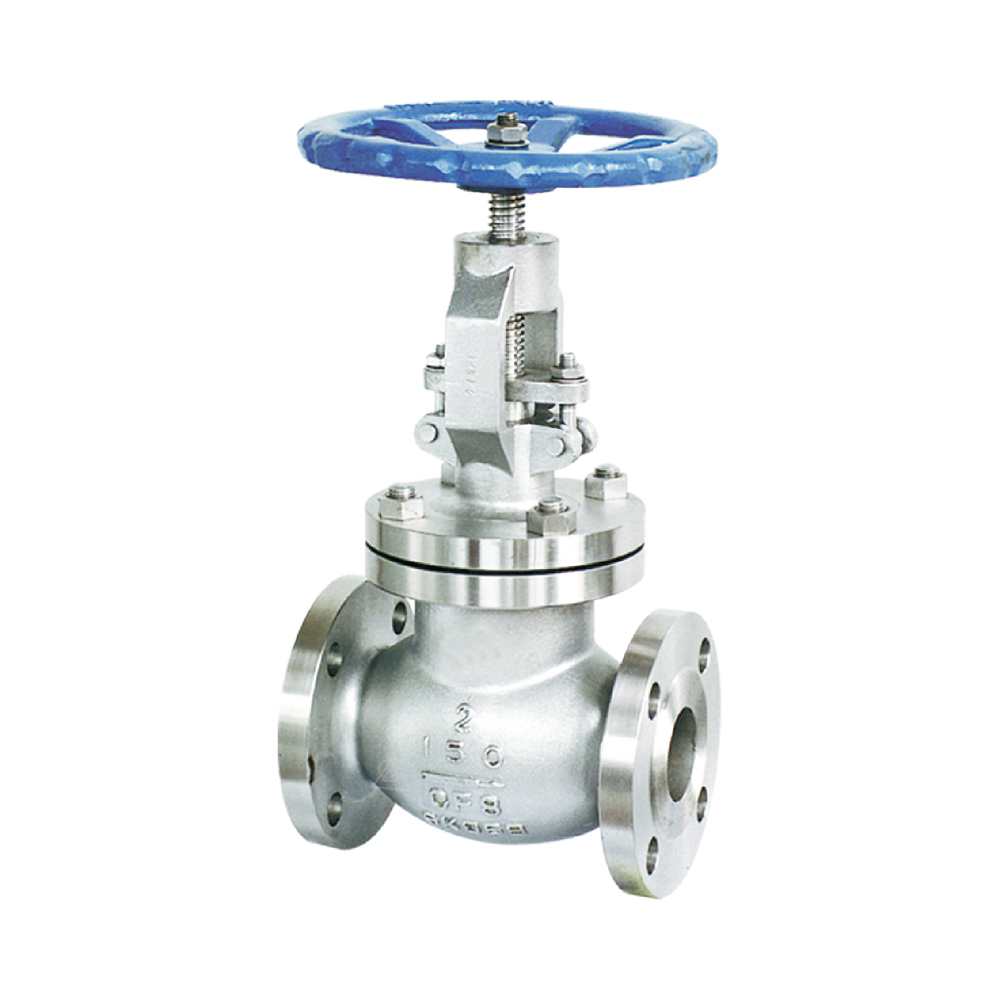

Stal nierdzewna zawór globalny ANSI z kołem ręcznym

Wysoka jakość stali nierdzewnej Joepai ANSI z kołnierzem globalnym z kołem ręcznym, jako jeden z najważniejszych zaworów odcięcia, odgrywa ważną rolę w branży lotniczej. Jako ważny element urządzeń lotniczych zawory globalne osiągają funkcje, takie jak średni transport, wyłączenie i regulacja. Ich wydajność uszczelnienia bezpośrednio wpływa na bezpieczne i niezawodne działanie sprzętu lotniczego. Badanie wpływających czynników i praw charakterystyk uszczelnienia typowych zaworów globalnych ma znaczenie dla konstrukcyjnego projektowania par uszczelnienia zaworów, poprawiając w ten sposób wydajność uszczelnienia i niezawodność zaworów.

A351 CF8 ZAWÓJ GLOBE ZAWÓW Z Funkcją koła ręcznego ：

(1) Zawory globalne mają prostszą konstrukcję niż zawory bramkowe i są łatwiejsze do produkcji i utrzymywania.

(2) Powierzchnia uszczelniająca nie jest łatwo noszona ani porysowana, z dobrą wydajnością uszczelnienia. Podczas otwierania i zamykania nie ma względnego poślizgu między krążkiem zaworu a powierzchnią uszczelniającą korpus zaworu, więc zużycie i zadrapania nie są poważne, wydajność uszczelnienia jest dobra, a żywotność serwisowa jest długa.

(3) Podczas otwierania i zamykania skok dysku zaworu jest niewielki, więc wysokość zaworu globalnego jest mniejsza niż wysokość zaworu bramkowego, ale długość strukturalna jest dłuższa niż w przypadku zaworu bramkowego.

(4) Moment otwierający i zamykający jest duży, proces otwierania i zamykania jest pracochłonny, a czas otwierania i zamknięcia jest stosunkowo długi.

(5) Odporność na płyn jest wysoka ze względu na kręte średnie kanały wewnątrz korpusu zaworu, co powoduje wysoką odporność na płyn i wysokie zużycie energii.

(6) Gdy ciśnienie nominalne Pn kierunku przepływu średniego wynosi ≤ 16mPa, jest ono ogólnie stosowane do przepływu w dół rzeki, a medium płynie w górę od poniżej dysku zaworu; Gdy ciśnienie nominalne PN wynosi ≥ 20MPa, zwykle stosuje się przepływ odwrotny, a pożywka płynie w dół z dysku zaworu, aby zwiększyć energię uszczelniającą. Podczas używania medium zaworu odcięcia może przepływać tylko w jednym kierunku i nie może zmienić kierunku przepływu.

(7) Dysk zaworu jest często erodowany, gdy jest w pełni otwarty.

Oś łodygi zaworu globalnego jest prostopadła do powierzchni uszczelniającej siedzenia zaworu. Smycz zaworu ma stosunkowo krótki skok otwierający lub zamykający oraz bardzo niezawodne czynność cięcia, dzięki czemu nadaje się do użytku jako medium do cięcia, regulacji i dławiania.

Ciśnienie testowe (MPA)

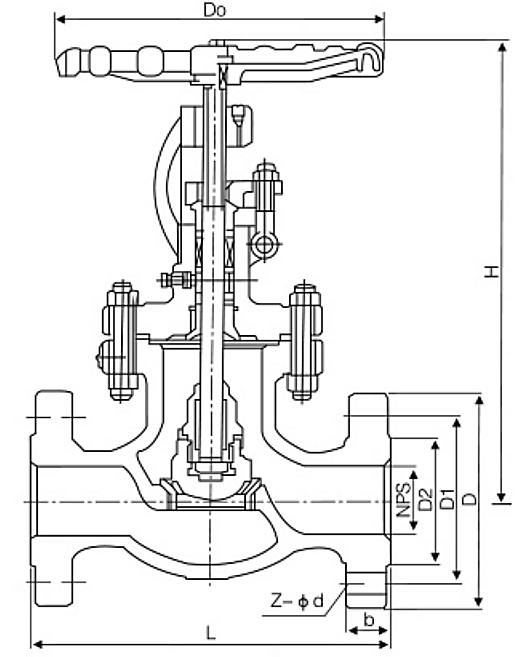

Wymiar 150 funtów:

Wymiar 300 funtów
