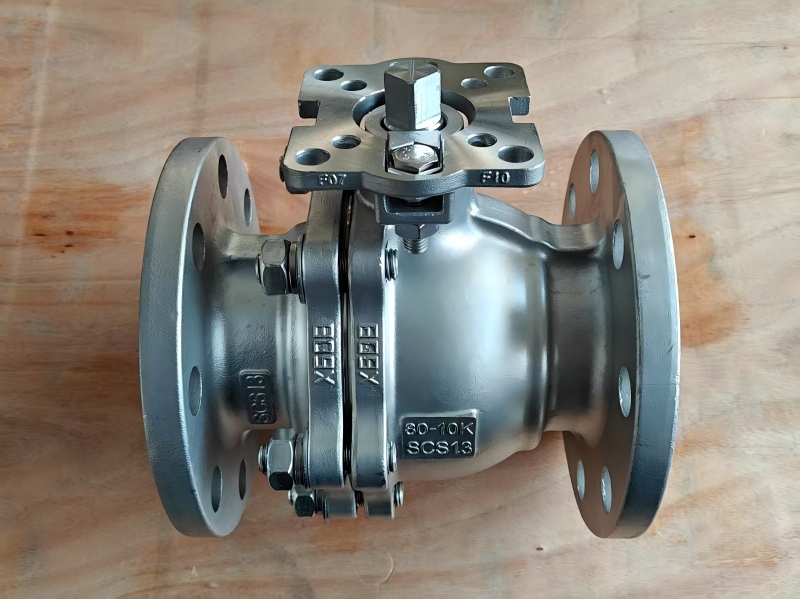

W przemysłowych systemach rurociągówZawory kulowe kołnierzoweZasuwy kołnierzowe i zasuwy kołnierzowe są powszechnie używanymi zaworami, ale ich podstawowa różnica polega na elemencie zamykającym: zawór kulowy wykorzystuje kulę jako część zamykającą, która obraca się o 90 stopni wokół linii środkowej zaworu w celu otwierania lub zamykania rurociągu. Wśród nich zawór kulowy kołnierzowy JIS, zaprojektowany i wyprodukowany zgodnie z japońskimi normami przemysłowymi (JIS), jest szeroko stosowany w różnych mediach, takich jak woda, olej, para, chemikalia i gaz ziemny, ze względu na zwartą konstrukcję, niezawodne uszczelnienie i łatwa obsługa, spełniająca różnorodne wymagania dotyczące warunków pracy.
Zawór kulowy kołnierzowy JIS składa się głównie z kluczowych elementów, takich jak korpus zaworu, pokrywa, kula, trzpień, gniazdo i pierścień uszczelniający. Jego podstawowa zasada działania jest następująca: obracając trzpień, kula obraca się o 90 stopni, wyrównując lub ustawiając prostopadle otwór kuli w stosunku do rurociągu, aby umożliwić lub zablokować przepływ mediów. Pomiędzy gniazdem a kulą zastosowano elastyczny pierścień uszczelniający, zapewniający dwukierunkowe uszczelnienie poprzez napięcie wstępne sprężyny i ciśnienie medium. Trzpień ma konstrukcję odporną na wydmuch i jest wyposażony w automatyczną strukturę kompresji uszczelnienia, zapewniającą długotrwałą niezawodność uszczelnienia. Dodatkowo wtryskiwany smar pomiędzy powierzchnie uszczelniające tworzy film olejowy, który nie tylko poprawia uszczelnienie, ale także znacznie zmniejsza moment obrotowy.
JEJPAI, profesjonalny producent zoptymalizował kołnierzowy zawór kulowy JIS w oparciu o wieloletnie doświadczenie techniczne:
1. Gniazdo uszczelki dwuwargowej: Poprawia skuteczność uszczelnienia, poszerza zakres stosowanych mediów i zmniejsza roboczy moment obrotowy.
2. Konstrukcja trzpienia odporna na wydmuch: Konstrukcja obciążana od dołu zapobiega wyrzucaniu trzpienia pod ciśnieniem, a osadzona tuleja prowadząca z PTFE zmniejsza tarcie, zapewniając płynniejszą pracę.
3. Konstrukcja ognioodporna i antystatyczna: Zgodna ze standardami API 607 w celu poprawy bezpieczeństwa; opcjonalna konstrukcja o wysokiej platformie umożliwia bezpośredni montaż siłowników.
Projekt i produkcja: JIS B2071, BS5351
Wymiary zabudowy: JIS B2002
Kołnierze łączące: JIS B2212, B2214
Testowanie i kontrola: JIS B2003
Norma ognioodporna: API 607
| Przedmiot | Opis |
| Typowe modele | Q41, Q47 itd. |
| Materiały korpusu | WCB, A105, F304, F316, LCB, CF8, CF8M, CF3, CF3M itp. |
| Zakres rozmiarów | DN15 – DN350 (½” – 14”) |
| Zakres ciśnienia | 5 tys., 10 tys., 20 tys., 63 tys |
| Zakres temperatur | -29°C ~ 350°C (w zależności od materiałów) |
| Metody uruchamiania | Ręczny, przekładniowy, elektryczny, pneumatyczny |
Aby zapewnić wydajność i żywotność zaworu, podczas instalacji należy wykonać następujące kroki:
Oczyścić rurociąg przed instalacją, aby upewnić się, że nie pozostały żadne ciała obce.
Sprawdź oznaczenia zaworów i wykonaj testy pełnego otwarcia/zamknięcia.
Wyrównaj kołnierze zaworów z kołnierzami rurociągu i równomiernie dokręć śruby.
Siłowniki (np. pneumatyczne, elektryczne) należy instalować w określonej orientacji.
Po instalacji należy kilkakrotnie uruchomić zawór, aby potwierdzić płynne i niezobowiązujące działanie.
Przeprowadzić testy wydajności uszczelnienia zgodnie z wymaganiami rurociągu.
Dalsze szczegóły dotZawór kulowy kołnierzowy JISspecyfikacji, cen i niestandardowych rozwiązań, prosimy o kontakt w celu uzyskania profesjonalnego wsparcia w zakresie doboru i dokumentacji technicznej. Dostarczamy zawory zgodne z normami JIS, API, DIN i innymi normami i możemy polecić najbardziej odpowiednią, opłacalną konfigurację zaworów w oparciu o specyficzne warunki pracy.
