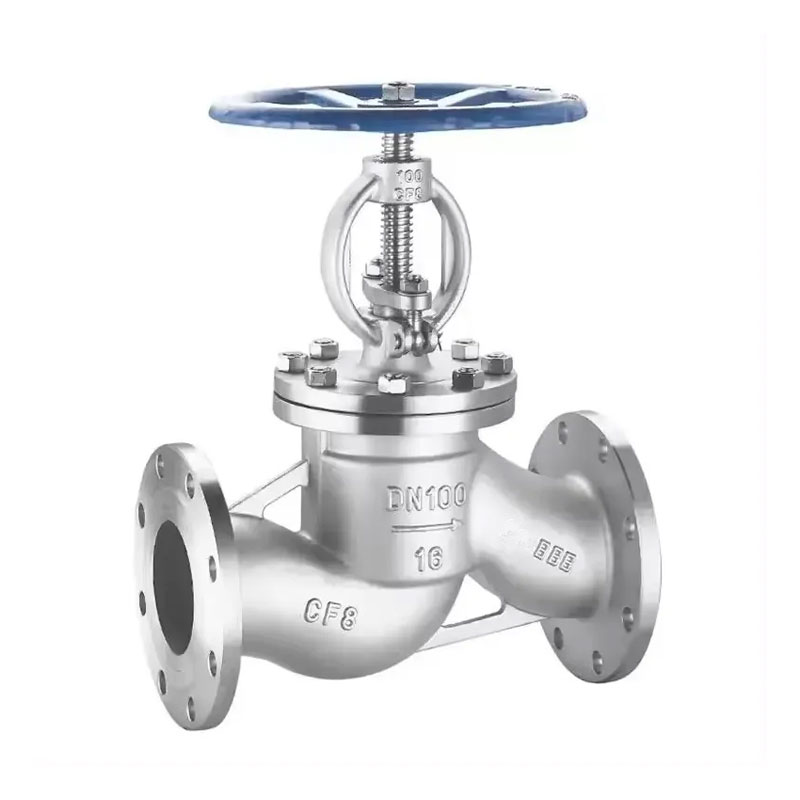

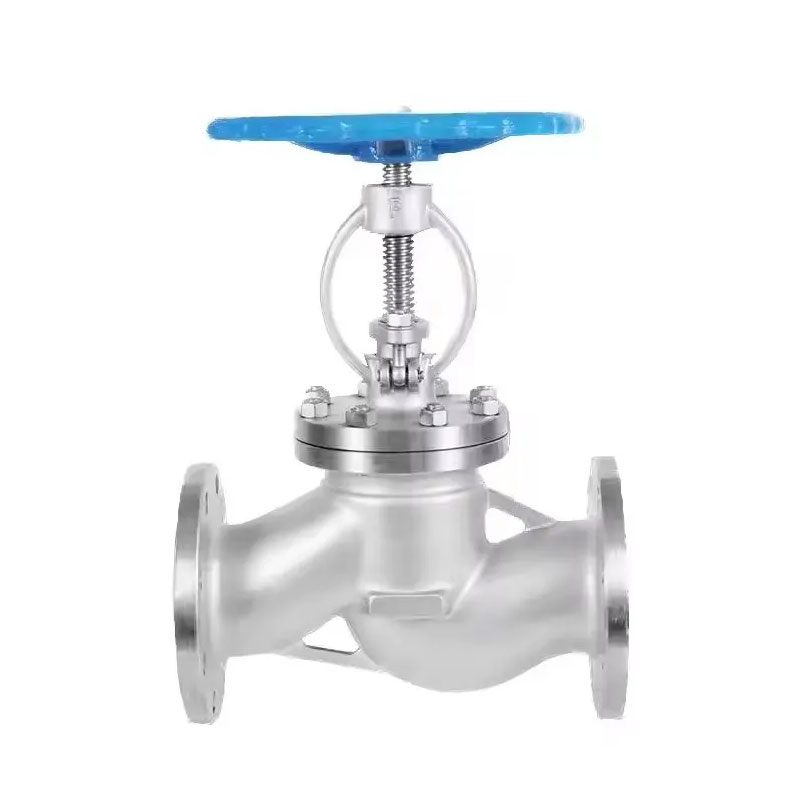

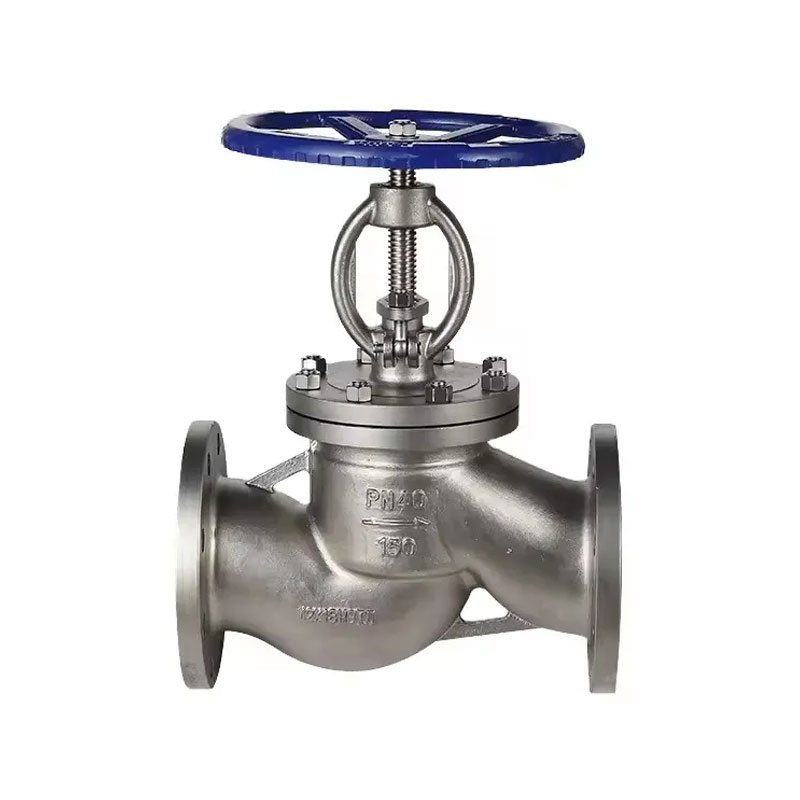

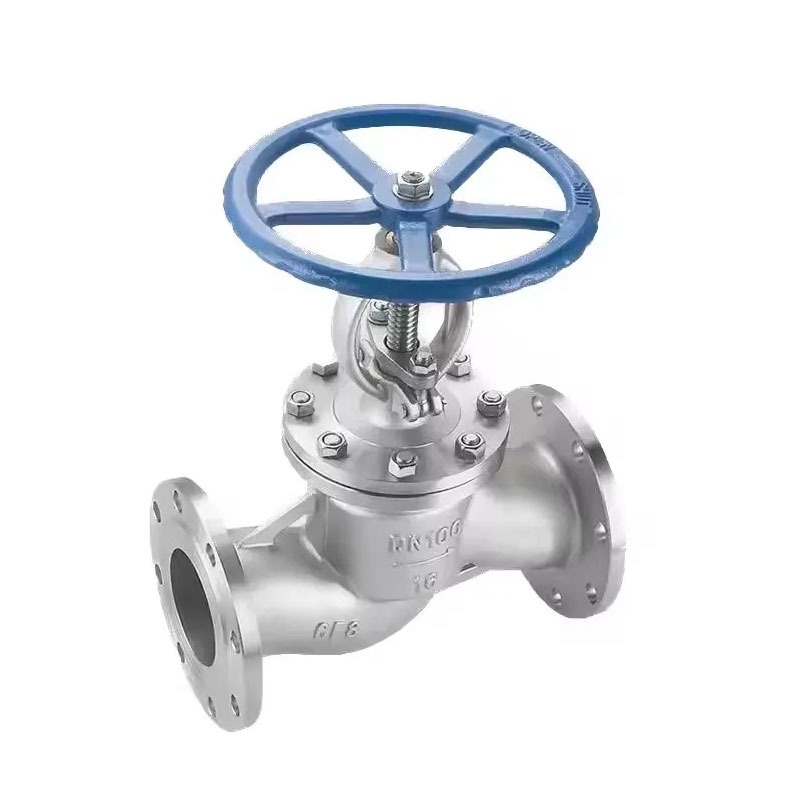

Din standardowy zawór globalny kołnierzy

Wysokiej jakości standardowe zawory globalne DIN są wytwarzane i polerowane zgodnie ze specyfikacjami projektowymi EN/DIN, odpowiednie dla systemów rurociągowych w branżach takich jak petrochemikalia, moc, papierowy, metalurgia i ogrzewanie. Wsparcie dostosowywania wielu materiałów, sterowników i metod połączenia w pełni zaspokajają potrzeby międzynarodowych klientów.

Wyślij zapytanie

Opis produktu

Wenzhou Joepai Valve Co., Ltd. koncentruje się na produkcji i Eksport zaworów o wysokiej wydajności przez ponad 20 lat. Wyprodukowana zawór globalny DIN standardowy kołnierz jest odpowiedni do wymaganych scenariuszy procesów przemysłowych Ścisłe otwarcie i zamykanie i kontrola przepływu. Zgodne z europejskim DIN standardy. Joepai ma pełny system kontroli jakości i precyzję Sprzęt obróbki i uzyskał wiele międzynarodowych certyfikatów takie jak CE, ISO9001 i API. Jego produkty są eksportowane do Europy na południowym wschodzie Azja, Bliski Wschód, Ameryka Południowa i inne regiony.

Twoja domyślna

Parametr	Specyfikacja
Średnica nominalna	DN15 ~ DN500
Ocena ciśnienia	PN10 / PN11 / PN15 / PN25 / PN40
Standardy projektowe	Twój EN 13709 / DIN 3356
Materiał ciała	WCB / CF8 / CF8M / GS-C25 itd.
Materiał dysk/łodyga	Ze stali nierdzewnej / stopu stopu / stopu miedzi
Materiał uszczelniający	PTFE / stal nierdzewna z twardym stopem / elastycznym grafitem
Typ struktury	Typ prostego typu / kąt (opcjonalnie)
Typ połączenia	Zakłany (EN1092-1) / spawany tyłek (DIN 3239) itp.
Typ uruchomienia	Ręczne / elektryczne / pneumatyczne (opcjonalnie)
Temperatura robocza	-29 ℃ ~ +450 ℃ (w zależności od materiałów)
Obowiązujące media	Woda, olej, pary, lekko żrące płyny itp.

Funkcja produktu:

1. Prosta struktura, łatwa eksploatacja i wygodna konserwacja;
2. Zawór globalny din ma dobrą wydajność uszczelniającą, a powierzchnia uszczelniająca jest spawana ze stalą nierdzewną i stalą stopową, co skutkuje długim okresem życia zawór;
3. Materiał zaworu jest odlewana stal, która ma wysoką wytrzymałość i dobra odporność na korozję;
4. Odpowiednie dla środowisk pracy o wysokiej temperaturze i wysokim ciśnieniu, zdolne do wytrzymania wysokiego ciśnienia, bezpieczne i niezawodne.

DIN Globe Valve

Materiały z głównych części:

NIE.	Nazwa części	Tworzywo
1	Ciało	GS-C25, CF8, CF8M
2	Dysk	1CR13, F304, F316
3	Szpilka	25#, F304, F316
4	Trzon	1CR13, F304, F316
5	Środkowa uszczelka	1CR13, F304, F316
6	Okładka	GS-C25, CF8, CF8M
7	Trzon	1CR13, F304, F316
8	Śruba	ASTMA193 2H, A193-8, A193-8m
9	Orzechy	ASTMA193 B7, A193-B8, A193-B8M
10	Sieć jarzma	2CUZN25A116FE3MN2
11	Koło ręczne	Stal węglowa
12	Orzechy	ASTMA193 7, A193-8, A193-8M
13	Uszczelka	1CR13, F304, F316
14	Gruczoł	ASTMA193 B7, A193-B8, A193-B8M
15	Uszczelka	Elastyczny grafit+304 Elastyczny grafit+304, PTFE
16	Śruba	ASTMA193 B7, A193-B8, A193-B8M
17	Pokrywa dysku	GS-C25, CF8, CF8M

Główne wymiary:

Ciśnienie	Pn16
ROZMIAR	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L	130	150	160	180	200	230	290	310	350	400	480	600	730	850
H	191	191	197	200	218	220	238	257	340	360	390	530	665	720
W	120	120	140	140	160	180	180	200	250	300	300	400	520	520
h	7	7	12	13	14	15	19	23	28	35	42	52	64	75
Kv	4.2	7.4	12	19	30	47	77	120	188	288	410	725	1145	1635

Ciśnienie	Pn25
ROZMIAR	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L	130	150	160	180	200	230	290	310	350	400	480	600	730	850
H	191	191	197	200	218	220	238	257	340	360	390	530	665	720
W	120	120	140	140	160	180	180	200	250	300	300	400	520	520
h	7	7	12	13	14	15	19	23	28	35	42	52	64	75
Kv	4.2	7.4	12	19	30	47	77	120	188	288	410	725	1145	1635

Ciśnienie	PN40
ROZMIAR	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L	130	150	160	180	200	230	290	310	350	400	480	600	730	850
H	191	191	197	200	218	220	238	257	340	360	390	530	665	720
W	120	120	140	140	160	180	180	200	250	300	300	400	520	520
h	7	7	12	13	14	15	19	23	28	35	42	52	64	75
Kv	4.2	7.4	12	19	30	47	77	120	188	288	410	725	1145	1635

DIN Globe Valve
