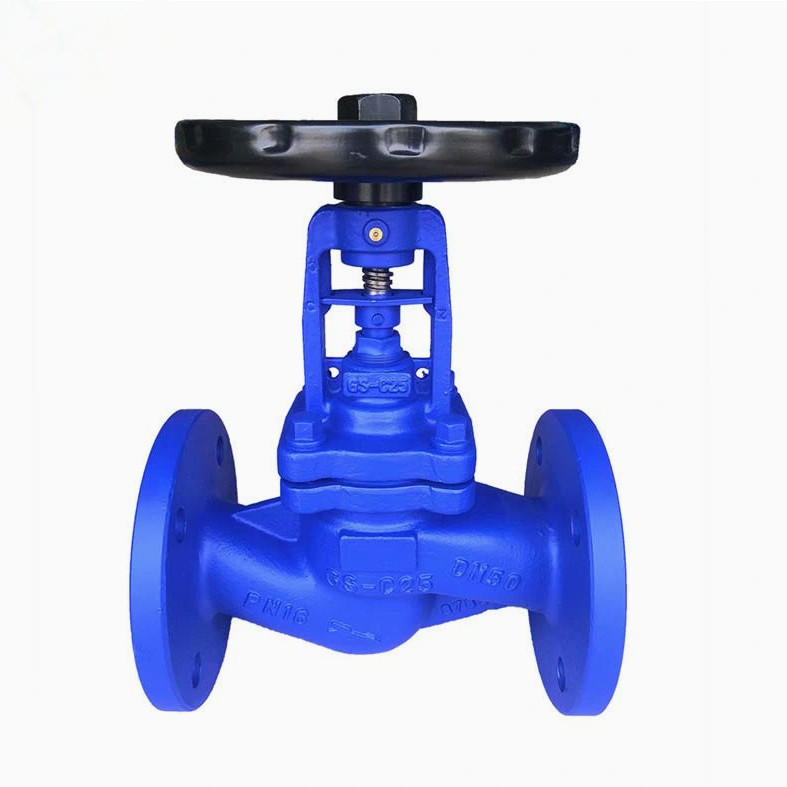

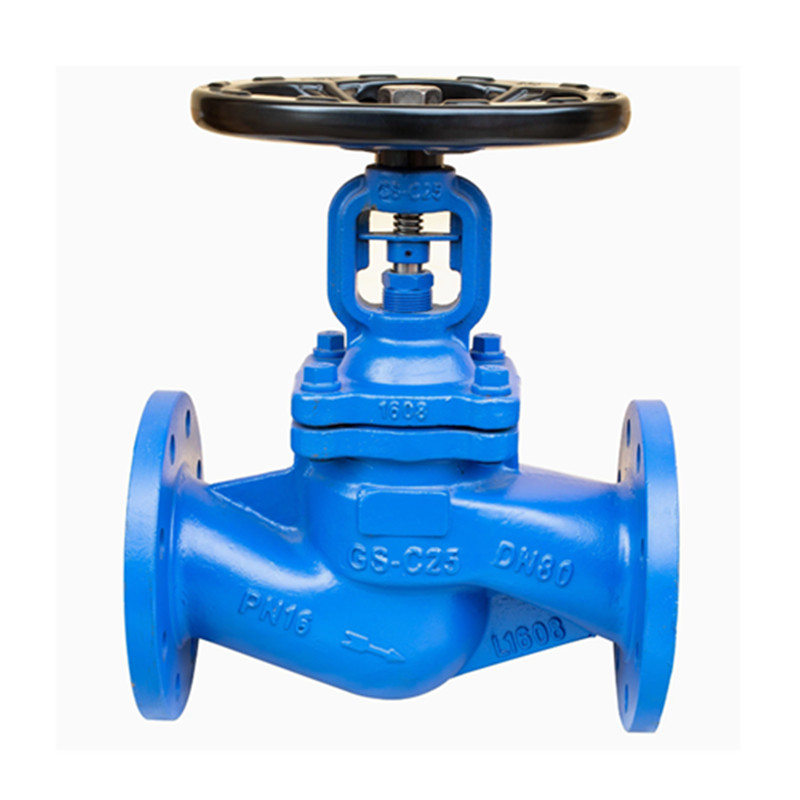

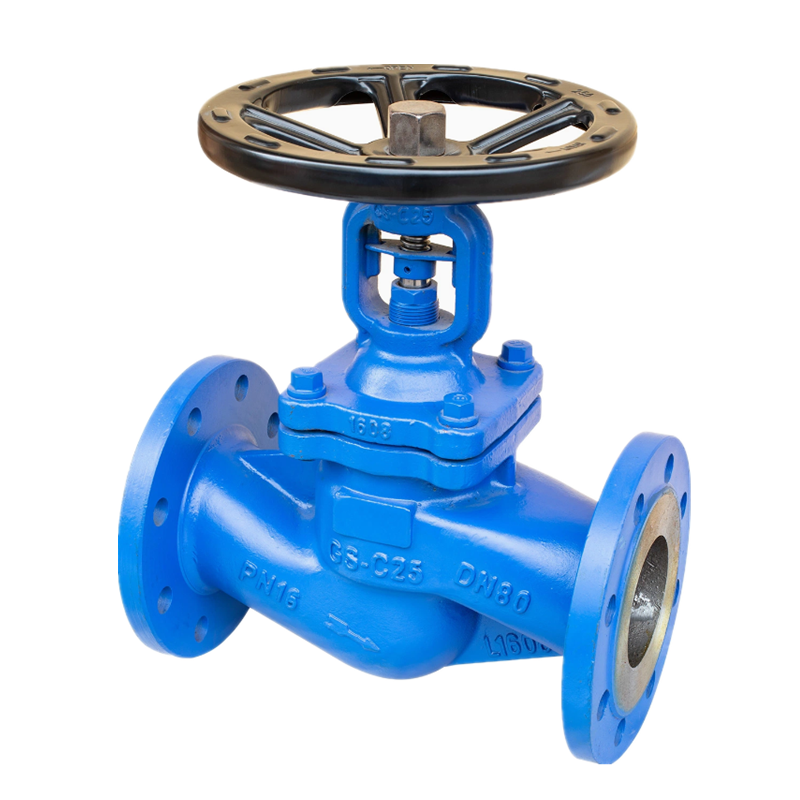

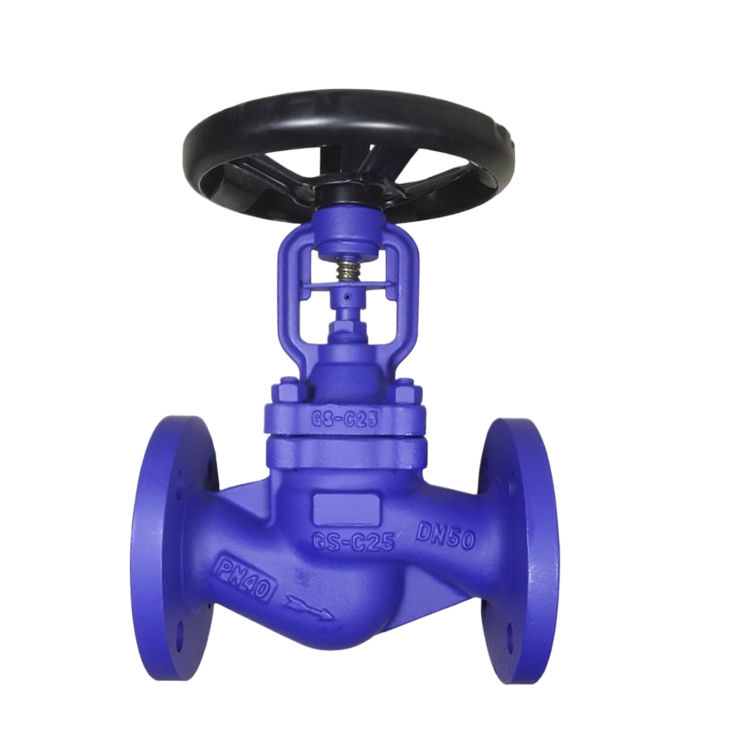

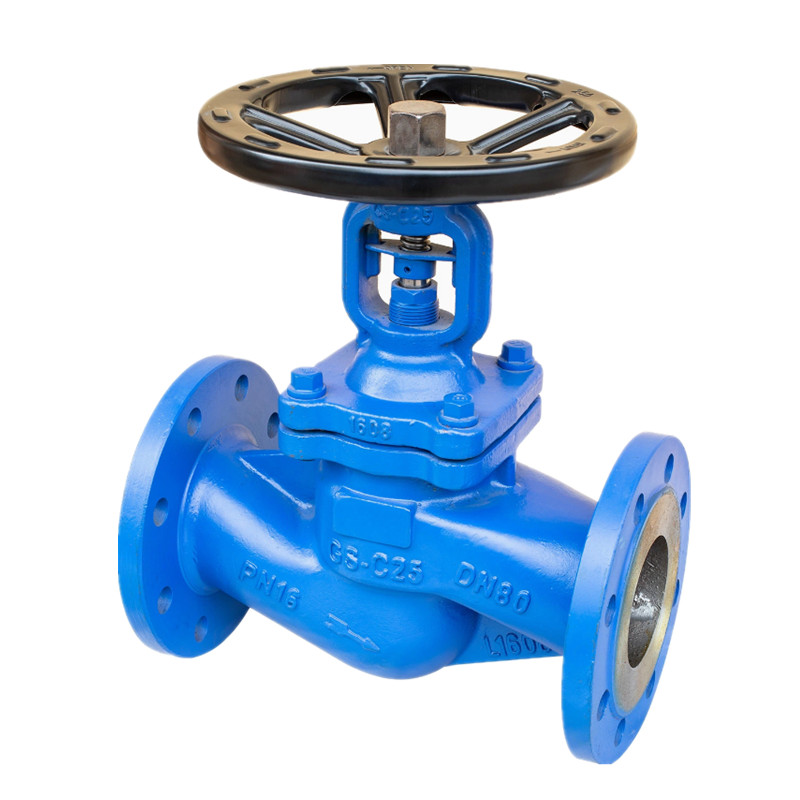

GS-C25 kołnierz standardowy standardowy zawór pieczęci uszczelki

Joepai trwały GS-C25 Fanged DIN Standard Bellow Seal Globe Valve przekazał międzynarodowe certyfikaty, takie jak ISO9001, CE, obejmujące rynki w Europie, Ameryce, Azji Południowo-Wschodniej i na Bliskim Wschodzie. Ta seria przyjmuje podwójną konstrukcję uszczelniającą, z metalowymi falami falistymi i uszczelnionymi do środka, skutecznie zapobiegając wyciekom średnim, chroniąc bezpieczeństwo operatorów i spełniając standardy środowiskowe.

Wyślij zapytanie

Opis produktu

Joepai GS-C25 rozbili standardową zastawkę do globu pieczęć poniżej wykonanego w Chinach, odpowiednia dla branż takich jak petrochemikalia, drobne chemikalia, farmaceutyki, metalurgia i elektrownie, szczególnie do zamkniętych systemów przekazywania dla toksycznych, szkodliwych, płaszczych i korozyjnych mediów. Unikalna struktura podwójnego uszczelnienia zapewnia długoterminową stabilną działanie i jest preferowanym rozwiązaniem zaworu dla drobnych chemikaliów i trudnych warunków pracy.

Specyfikacje techniczne:

Ocena ciśnienia: 1,0-4,0mpa

Specyfikacja: DN15-DN500

Materiał: GS-C25, CF8, CF3

Standardowe kołnierze: Din

Szczegóły zaworu zaworu pieczęć poniżej:

Konstrukcja: BB-BG-OSANDY

Operacja: Podręcznik, pneumatyczny

Standard projektowy: DIN3356

Wymiar twarzy do twarzy: DIN3202

Końce kołnierzowe: DIN2543-2545

Test i kontrola: DIN3230

Przewaga zaworu zaworu na całym świecie:

1. Zastanawiony standardowy zawór z uszczelnieniem uszczelnienia GS-C25 ma prostą strukturę i jest łatwy w produkcji i utrzymywaniu.

2. Udar roboczy zaworu globalnego jest niewielki, a czas otwierania i zamknięcia jest krótki.

3. Zawór globalny ma dobrą wydajność uszczelnienia, niskie tarcia między powierzchniami uszczelnienia i długą żywotność.

Rodzaje zaworów do kuli pieczęciowej są podzielone na zewnętrzne zawory gniazda gwintowego i wewnętrzne zawory gniazda gwintowego zgodnie z położeniem gwintu trzpienia zaworu. Zgodnie z kierunkiem przepływu medium znajdują się prosto przez zawory globalne, zawory kulkowe DC i zawory globalne kątowe. Zawory globalne są podzielone na pakowanie uszczelnionych zaworów kulowych i miech uszczelnionych zaworów globalnych zgodnie z ich formami uszczelniającymi.

Materiały główne:

NIE.	Nazwa części	TWORZYWO
1	Ciało	GS-C25, CF8, CF3
2	Dysk	2CR13, F304, F316
3	Pin	F304, F316
4	Połączenie mieszków	F304, F316
5	Czapeczka	GS-C25, CF8, CF3
6	Uszczelka	Elastyczny grafit, PTFE
7	Gruczoł	25#, F304, F316
8	Lokalizator	25#, F304, F316
9	Orzech łodygi	ZQI19-4
10	Koło ręczne	Stal węglowa
11	Czapka	25#
12	Dysza olejowa	Mosiądz
13	Sześciokąta	ASTM A193 2H, A193-8, A193-8M
14	Śruba	ASTM A193 B7, A193-B8, A193-B8M
15	Uszczelka	Elastyczny grafit+S.s. PTFE
16	Trzon	2CR13, F304, F316

Główne wymiary:

Pn	Pn16
Dn	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L	130	150	160	180	200	230	200	310	350	400	480	600	730	850
H	195	195	207	218	225	230	272	290	355	410	425	540	665	720
W	120	120	140	140	160	180	180	200	250	300	300	100	520	520
Wt. (Kg)	4	4.5	5	7	9	12	18.5	23	38.5	56	75	113.5	235	395
H	7	7	12	13	14	15	19	23	28	35	42	52	64	75
kv	4.2	7.4	12	19	30	47	77	120	188	288	410	725	1145	1635

Pn	Pn25
Dn	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L	130	150	160	180	200	230	200	310	350	400	480	600	730	850
H	195	195	207	218	225	230	272	290	355	410	425	540	665	720
W	120	120	140	140	160	180	180	200	250	300	300	100	520	520
Wt. (Kg)	4	4.5	5	7	9	12	18.5	23	38.5	56	75	113.5	235	395
H	7	7	12	13	14	15	19	23	28	35	42	52	64	75
kv	4.2	7.4	12	19	30	47	77	120	188	288	410	725	1145	1635

Pn	Pn40
Dn	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L	130	150	160	180	200	230	200	310	350	400	480	600	730	850
H	195	195	207	218	225	230	272	290	355	410	425	540	665	720
W	120	120	140	140	160	180	180	200	250	300	300	100	520	520
Wt. (Kg)	4	4.5	5	7	9	12	18.5	23	38.5	56	75	113.5	235	395
H	7	7	12	13	14	15	19	23	28	35	42	52	64	75
kv	4.2	7.4	12	19	30	47	77	120	188	288	410	725	1145	1635

Parametry produktu

Pn (MP)	Test powłoki (MPA)	Test pieczęci (MPA)	Odpowiednia temperatura (ºC)	Odpowiednie medium
150	3.0	2.2	-20ºC-350ºC	Woda, para, olej itp.
300	7.5	5.5
600	15	11

Bellow Seal Globe Valve

Gorące Tagi: GS-C25 kołnierz standardowy standardowy zawór pieczęci uszczelki
