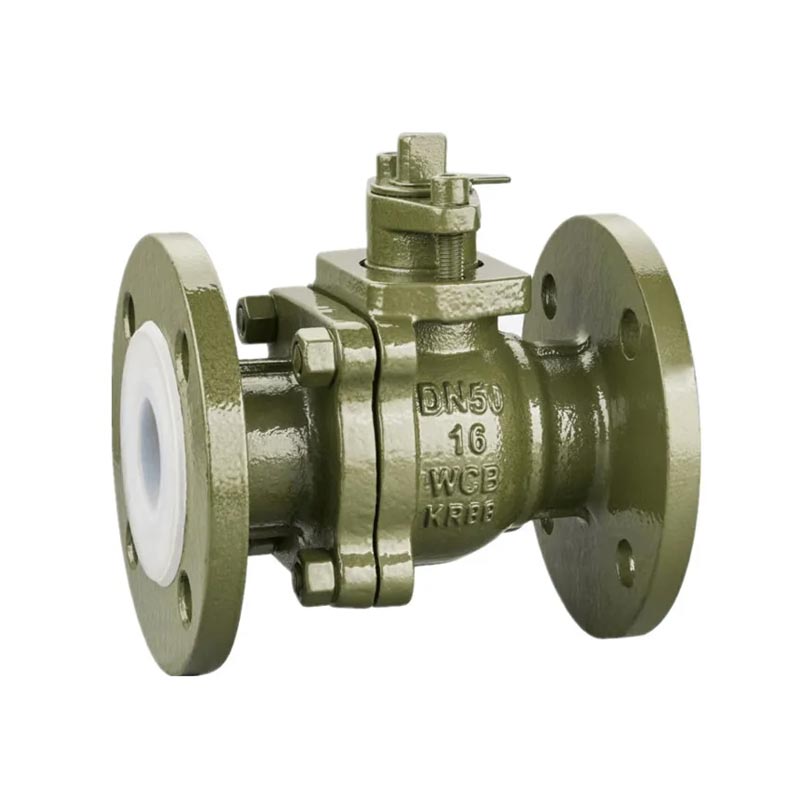

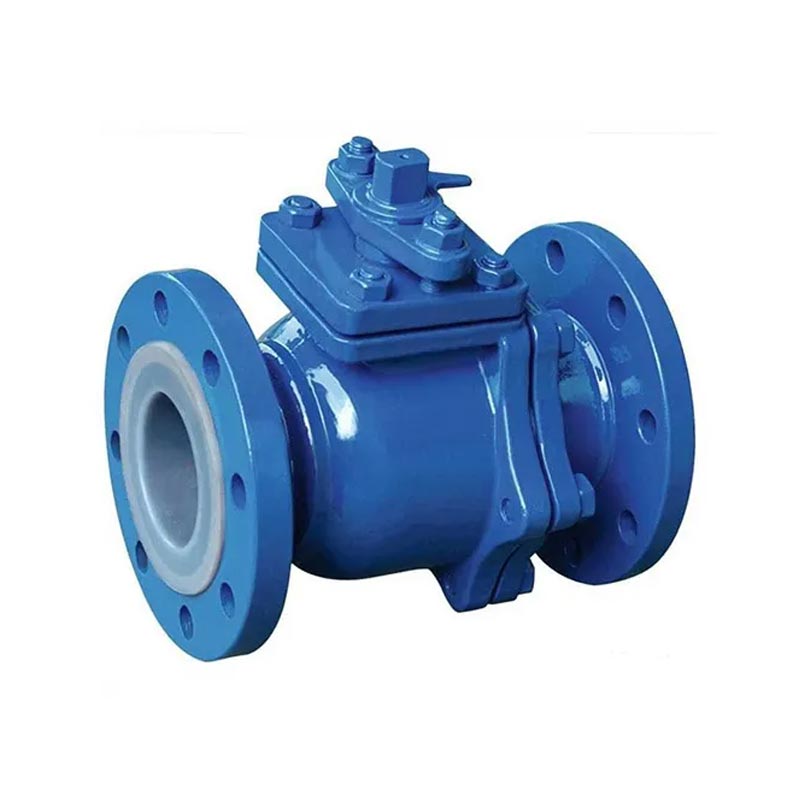

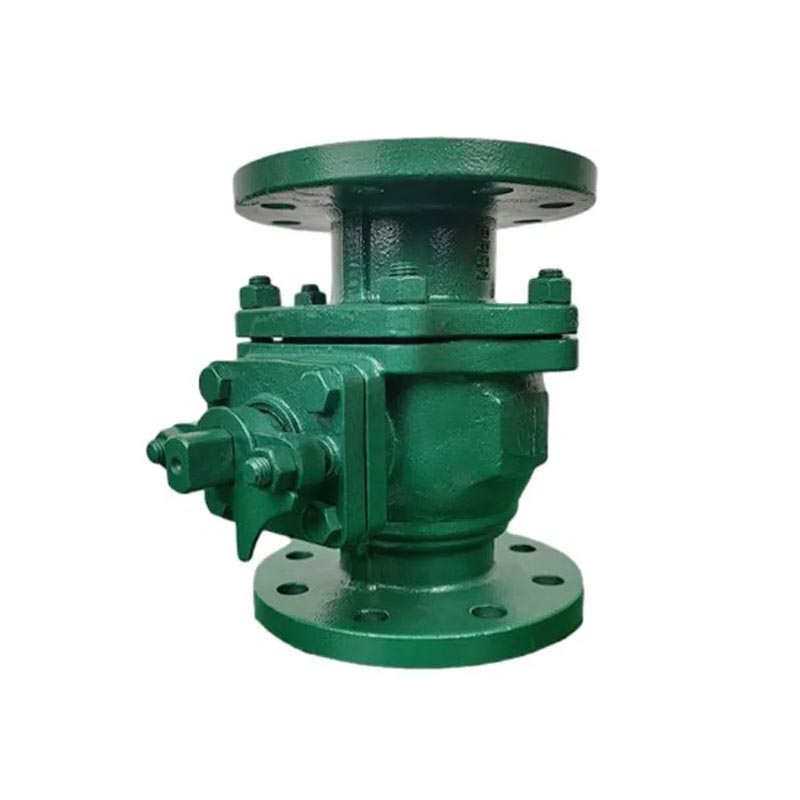

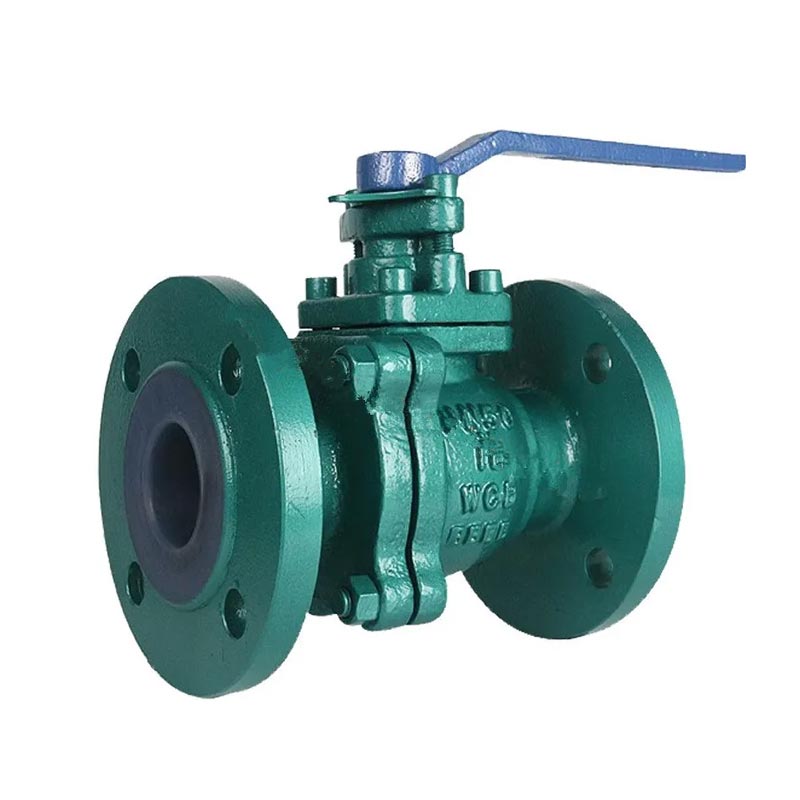

Zawór kulowy z kołnierzem wyłożonym fluorem

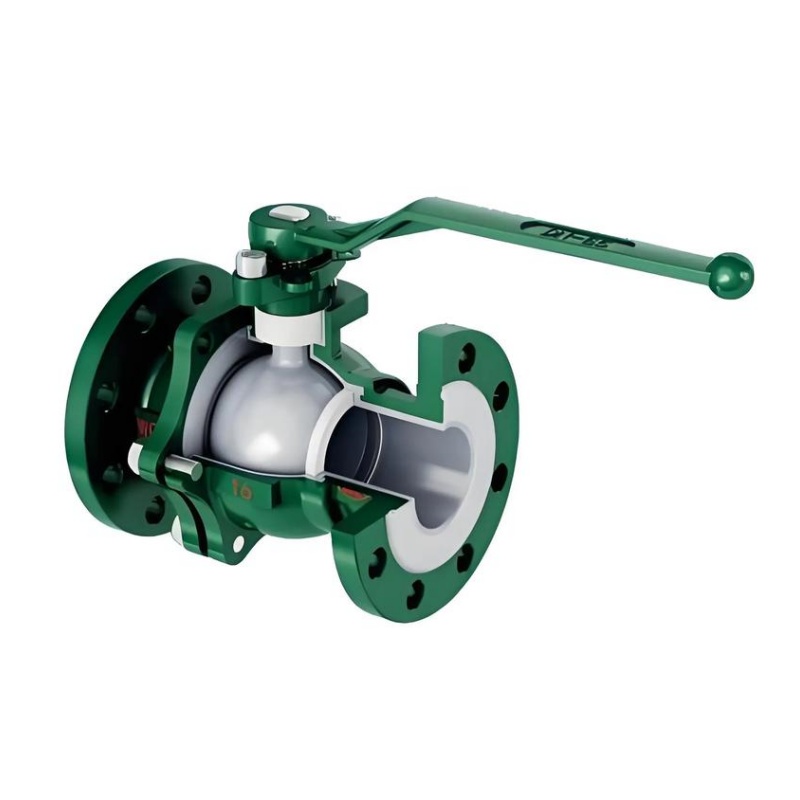

Zawór kulowy z kołnierzem z fluorem JOEPAI jest odpornym na korozję zaworem odcinającym, szeroko stosowanym w przemyśle chemicznym, ochrony środowiska, petrochemicznym, farmaceutycznym, galwanicznym i hutniczym. Przyjmując konstrukcję o pełnym otworze i wyłożoną materiałem PTFE, FEP lub PFA, może skutecznie blokować korozję silnie korozyjnych mediów na metalu korpusu zaworu i utrzymywać długotrwałe uszczelnienie i działanie w ekstremalnych warunkach pracy, takich jak kwas fluorowodorowy, woda królewska, stężony kwas azotowy i mocne zasady. Złożona struktura metalowego korpusu i niemetalowej wykładziny antykorozyjnej rozwiązuje powszechny w branży problem związany z awarią zwykłych zaworów metalowych w warunkach korozyjnych. Konstrukcja z pełnym otworem eliminuje martwe strefy o zmniejszonej średnicy, co skutkuje znacznie niższym oporem płynu w porównaniu z zaworami o tym samym rozmiarzezawory kuloweIzawory zwrotne, podczas gdy w pełni wyłożona kula tworzy precyzyjną parę uszczelniającą z gniazdem, aby osiągnąć zerową szczelność po zamknięciu. Wyprodukowana w procesie integralnej wykładziny kompresyjnej, wykładzina z fluoroplastiku jest ściśle połączona z korpusem zaworu ze stali węglowej, zapobiegając złuszczaniu się lub wybrzuszaniu nawet podczas długotrwałej pracy. Wewnętrzna wyściółka o niskim współczynniku tarcia pozwala również uniknąć średniego zatykania lub zakleszczenia podczas pracy, zapewniając stabilną pracę w zastosowaniach wymagających wyjątkowo wysokiego poziomu kontroli korozji.

Zalety produktu

1. Mechanizm prawdziwej odporności na korozję: Fizyczna izolacja metalu od mediów; Niska przepuszczalność znacznie opóźnia inicjację korozji; Nadaje się do kwasów mieszanych, kwasów odpadowych, mediów zmiennych

2. Powolne niszczenie uszczelnienia w cyklach kwasowo-zasadowych: Po 10 000 cyklach kwasowo-zasadowych wyciek ≤ 50 ppm (ISO 5208, szybkość A)

3. Rzeczywista wartość pełnego otworu: Zaprojektowany do mediów krystalizujących, polimeryzowanych, zawierających ciała stałe lub o dużej lepkości; Zapobiega zatykaniu, ogranicza czyszczenie, zmniejsza ryzyko zatarcia

Szczegóły produktu

TWARZ W TWARZ: GB/T12221-1989
WYMIARY KOŃCA KOŁNIErza: GB/T9113.1-2000
PROJEKT: GB/T12237-1989
TEST: GB/T13927-1992
PEŁNY PORT, PODKŁADKA DO BEZPOŚREDNIEGO MONTAŻU ISO5211
KONSTRUKCJA TRZEWIKA ODPORNA NA WYDUMANIE
URZĄDZENIE STEROWANIA DŹWIGNIAMI/BLOKUJĄCEGO
ODLEW INWESTYCYJNY
NORMA MATERIAŁOWA: S45C/ASTM A216 GR-WCB/DIN1.00619
SS316/ASTM A351 GR-CF8M/DIN1.4408
SS304/ASTM A351 GR-CF8/DIN1.4308

Główne części i materiały

Materiał wyściółki: FEP do ogólnie mocnych kwasów; PFA do stężonych kwasów wysokotemperaturowych; PTFE zapewniający szeroką kompatybilność chemiczną i wymagania wysokiej czystości.

Przydatność w próżni: „Tak” oznacza, że ​​nadaje się do procesów podciśnieniowych

Standard kołnierza: musi pasować do rurociągu (HG / GB / ANSI / DIN)

Główne wymiary

Średnica nominalna		Wymiary standardowe/mm							Odniesienie/mm
DN/mm	NPS/cal	L	D	D1	D2	f	b	Z-Фd	D0	H	W/kg
PN10
15	1/2"	140	95	65	45	2	16	4-Ф14	120	80	3.5
20	3/4"	140	105	75	55	2	18	4-Ф14	140	90	4
25	1"	150	115	85	65	2	18	4-Ф14	160	100	4.5
32	1 1/4"	165	140	100	78	2	18	4-Ф18	160	110	6.5
40	1 1/2"	180	150	110	85	2	18	4-Ф18	200	120	8
50	2"	200	165	125	100	3	18	4-Ф18	250	135	10
65	2 1/2"	220	185	145	120	3	18	8-Ф18	300	145	15
80	3"	250	200	160	135	3	20	8-Ф18	350	185	20
100	4"	280	220	180	155	3	20	8-Ф18	240	195	25
125	5"	320	250	210	185	3	22	8-Ф18	500	210	38
150	6"	360	285	240	210	3	22	8-Ф22	200	450	55
200	8"	400	340	295	265	3	24	8-Ф22	240	490	93
250	10"	450	395	350	320	3	26	12-Ф22	240	550	150
300	12"	610	445	400	368	4	26	12-Ф22	320	600	320
350	14"	686	505	460	428	4	26	16-Ф22	320	675	400
400	16"	762	565	515	482	4	26	16-Ф26	360	780	500
PN16
15	1/2"	140	95	65	45	2	16	4-Ф14	120	80	3.5
20	3/4"	140	105	75	55	2	18	4-Ф14	140	90	4
25	1"	150	115	85	65	2	18	4-Ф14	160	100	4.5
32	1 1/4"	165	140	100	78	2	18	4-Ф18	160	110	6.5
40	1 1/2"	180	150	110	85	2	18	4-Ф18	200	120	8
50	2"	200	165	125	100	3	18	4-Ф18	250	135	10
65	2 1/2"	220	185	145	120	3	18	8-Ф18	300	145	15
80	3"	250	200	160	135	3	20	8-Ф18	350	185	20
100	4"	280	220	180	155	3	20	8-Ф18	240	195	25
125	5"	320	250	210	185	3	22	8-Ф18	500	210	38
150	6"	360	285	240	210	3	22	8-Ф23	200	450	55
200	8"	400	340	295	265	3	24	12-Ф23	240	490	93
250	10"	450	405	355	320	3	26	12-Ф25	240	550	150
300	12"	610	460	410	375	4	28	12-Ф25	320	600	320
350	14"	686	520	470	435	4	30	16-Ф25	320	675	400
400	16"	762	580	525	485	4	32	16-Ф30	360	780	500
PN25
15	1/2"	140	95	65	45	2	16	4-Ф14	120	80	3.5
20	3/4"	140	105	75	55	2	18	4-Ф14	140	90	4
25	1"	150	115	85	65	2	18	4-Ф14	160	100	4.5
32	1 1/4"	165	140	100	78	2	18	4-Ф18	160	110	6.5
40	1 1/2"	180	150	110	85	2	18	4-Ф18	200	120	8
50	2"	200	165	125	100	3	20	4-Ф18	250	135	10
65	2 1/2"	220	185	145	120	3	22	8-Ф18	300	145	15
80	3"	250	200	160	135	3	24	8-Ф18	300	185	20
100	4"	280	235	190	160	3	24	8-Ф22	200	195	25
125	5"	320	270	220	188	3	26	8-Ф26	200	210	38
150	6"	360	300	250	218	3	28	8-Ф26	200	450	55
200	8"	400	360	310	278	3	30	12-Ф26	240	495	93
250	10"	450	425	370	332	3	32	12-Ф30	280	555	150
300	12"	610	485	430	390	4	34	12-Ф30	320	605	320
350	14"	686	555	490	448	4	38	16-Ф33	320	685	400

Często zadawane pytania

1: Jakie certyfikaty jakości posiadają zawory kulowe pokryte fluorem JOEPAI?

Nasza firma przeszła certyfikację systemu zarządzania jakością ISO 9001. Nasze podstawowe produkty uzyskały certyfikat CE i spełniają międzynarodowe standardy bezpieczeństwa i ochrony środowiska. Wszystkie produkty mogą dostarczać raporty identyfikowalności materiałów (MTC) i dokumenty certyfikacji eksportu (CE, ISO), aby spełnić wymagania zgodności całego procesu projektowego.

2: Z jakimi mediami korozyjnymi radzi sobie zawór kulowy wyłożony fluorem?

Zawór kulowy z kołnierzem wyłożonym fluorem został specjalnie zaprojektowany do pracy w środowisku mediów silnie korozyjnych i o wysokiej czystości, z wyściółką z PTFE/FEP/PFA. Może skutecznie blokować korozję silnie korozyjnych mediów na metalu korpusu zaworu i utrzymywać długotrwałe uszczelnienie i działanie w ekstremalnych warunkach pracy, takich jak kwas fluorowodorowy, woda królewska, stężony kwas azotowy i mocne zasady.

3: Jakie są główne cechy zaworu kulowego?

Główną cechą zaworów kulowych jest ich zwarta konstrukcja, łatwa obsługa i konserwacja, odpowiednie do ogólnych mediów roboczych, takich jak woda, rozpuszczalniki, kwasy i gaz ziemny, a także do mediów o trudnych warunkach pracy, takich jak tlen, nadtlenek wodoru, metan i etylen. Zawór kulowy z kołnierzem wyłożonym fluorem można szczelnie zamknąć przy obrocie o 90 stopni i niewielkim momencie obrotowym. Całkowicie równa wnęka korpusu zaworu zapewnia prosty kanał przepływu medium o niskim oporze.

4: Jakich standardów projektowania i testowania przestrzegasz?

Według szczegółów produktu: TWARZ W TWARZ: GB/T12221-1989; WYMIARY KOŃCA KOŁNIERZA: GB/T9113.1-2000; PROJEKT: GB/T12237-1989; TEST: GB/T13927-1992. Zawór jest wyposażony w PEŁNY PRZELOT, URZĄDZENIE STERUJĄCE/BLOKUJĄCE DŹWIGNI i opcjonalnie PODKŁADKĘ DO BEZPOŚREDNIEGO MONTAŻU ISO5211 do operacji zautomatyzowanych, KONSTRUKCJĘ TRZEPIENIA ODPORNĄ NA WYDUMANIE oraz ODLEWNY KORPUS INWESTYCYJNY.

5: Z jakich materiałów wykonano główne części i korpus?

Materiały części korpusu i głównych części: Korpus WCB/CF8/CF8M, pokrywa WCB/CF8/CF8M, gniazdo PTFE/PPL, kula SS304/SS316, śruba SS/SS316, uszczelka PTFE, nakrętka SS/SS316, trzpień SS304/SS316, podkładki oporowe PTFE, pierścienie O-ring Viton, uszczelnienie PTFE, dławik SS/SS316. Opcje standardowych materiałów obejmują S45C/ASTM A216 GR-WCB/DIN1.00619, SS316/ASTM A351 GR-CF8M/DIN1.4408 i SS304/ASTM A351 GR-CF8/DIN1.4308.

6: Do jakich zastosowań ten zawór jest szeroko stosowany?

Szeroko stosowane w zastosowaniach chemicznych, farmaceutycznych, galwanicznych, hutniczych i związanych z ochroną środowiska, które wymagają wyjątkowo wysokiego poziomu kontroli korozji. Jest niezastąpionym kluczowym elementem sterującym zaworami w instalacjach chemicznej ochrony środowiska.
