Zawór kulowy monoblokowy z kutej pod wysokim ciśnieniem stali nierdzewnej – kompaktowy, niezawodny i odporny na korozję

2026-06-16 0 Zostaw mi wiadomość

JOEPAImonoblok ze stali nierdzewnejzawór kulowy został specjalnie zaprojektowany do precyzyjnej kontroli przepływu cieczy i gazów. Jednoczęściowa konstrukcja korpusu zapewnia wysoką szczelność i eliminuje punkty spawu, znacznie zmniejszając ryzyko wycieków.

Perforowana kula wewnątrz zaworu obraca się, aby rozpocząć lub zatrzymać przepływ. Obsługa może odbywać się ręcznie za pomocą dźwigni lub automatycznie za pomocą siłownika. Solidny korpus ze stali nierdzewnej zapewnia doskonałą odporność na korozję i zużycie, zapewniając długotrwałą wydajność przy minimalnej konserwacji.

Gdzie jest używany?

Zawory kulowe monoblokowe są szeroko stosowane w zastosowaniach przemysłowych i komercyjnych, szczególnie w rurociągach przenoszących substancje chemiczne.

Typowe zastosowania obejmują:

∙ Stacje uzdatniania wody

∙ Linie parowe i instalacje gazu pod ciśnieniem

∙ Przemysł spożywczy i napojów (konstrukcja higieniczna)

∙ Zaplecze farmaceutyczne i petrochemiczne

∙ Silniki i elektrownie morskie

Kompaktowa konstrukcja monoblokowa umożliwia łatwą integrację z systemami o ograniczonej przestrzeni i zapewnia bezpieczną pracę w wysokich temperaturach i ciśnieniach.

Zasada działania

Monoblok ze stali nierdzewnejzawór kulowyzawiera kulistą kulę z centralnym otworem, obracaną za pomocą trzonka. Gdy otwór jest ustawiony równolegle do rurociągu, następuje uwolnienie przepływu; gdy jest prostopadły, przepływ jest całkowicie zatrzymany.

Obrót ten można wykonać ręcznie lub za pomocą automatycznego siłownika. Konstrukcja zapewnia wysoką szczelność pomiędzy kulą a gniazdem, zapewniając bezpieczną pracę nawet podczas nagłych zmian ciśnienia.

Dane techniczne

Monoblokzawory kulowesą dostępne w różnych rozmiarach i ciśnieniach znamionowych. Ogólne specyfikacje obejmują:

Parametr	Bliższe dane
Materiał korpusu	Stal nierdzewna AISI 304 / AISI 316
Materiał piłki	Stal nierdzewna AISI 304 / AISI 316
Materiał siedziska	PTFE (teflon), RPTFE, PPL
Typ połączenia	Kołnierz waflowy
Ocena ciśnienia	PN16 ~ PN40
Zakres rozmiarów	DN15 ~ DN200
Zakres temperatur	-29°C do +250°C
Standard montażu	Zgodny z ISO 5211 (możliwość dostosowania)

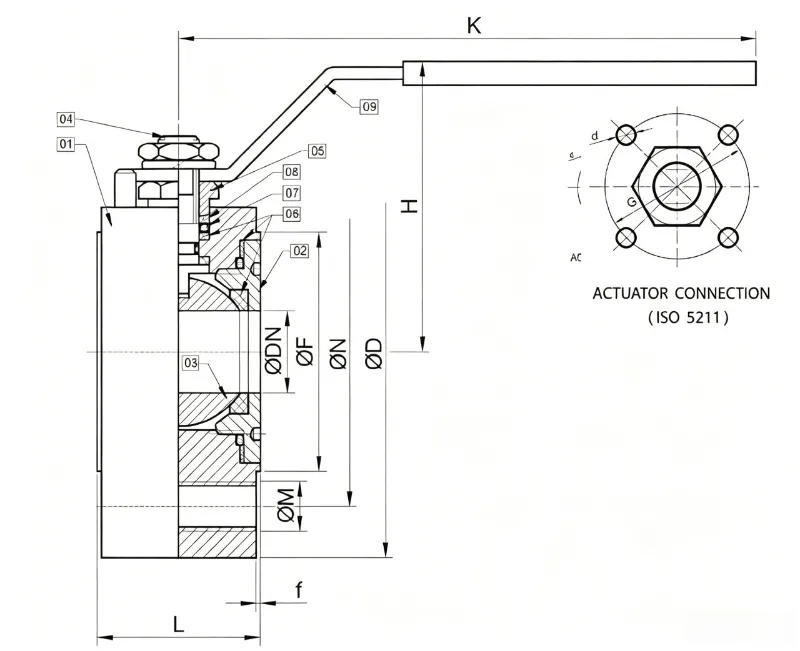

Główne wymiary

ROZMIAR								PN16			PN40
NPS	DN	L	K	H	ØD	ØDN	f	NA	ŘM	Z	NA	ŘM	Z	G	d
1/2"	15	38	155	80	87	15	2	65	M12x4	45	65	M12x4	45	36	M5
3/4"	20	40	155	90	97	20	2	75	M12x4	58	75	M12x4	58	36	M5
1"	25	45	175	100	107	25	2	85	M12x4	68	85	M12x4	68	42	M5
11/4"	32	58	175	110	135	32	2	100	M16x4	78	100	M16x4	78	42	M5
11/2"	40	65	240	120	145	40	3	110	M16x4	88	110	M16x4	88	50	M6
2"	50	82	240	130	165	50	3	125	M16x4	102	125	M16x4	102	50	M6
21/2"	65	103	300	140	177	65	3	145	M16x4	122	145	M16x8	122	70	M8
3"	80	120	400	150	197	80	3	160	M16x8	138	160	M16x8	138	70	M8
4"	100	140	400	165	230	100	3	180	M16x8	162	190	M20x8	162	102	M10
5"	125	200	610	240	248	125	3	210	M16x8	188	220	M20x8	188	102	M10
6"	150	235	610	260	298	150	3	240	M20x8	212	250	M22x8	218	125	M12
8"	200	310	850	310	398	200	3	295	M20x12	268	320	M27x12	285	125	M12

Dlaczego warto wybrać zawór kulowy monoblokowy?

Doskonała szczelność – brak punktów spawania oznacza mniej potencjalnych ścieżek wycieku.

Odporność na korozję i zużycie – Korpus ze stali nierdzewnej zapewnia długą żywotność.

Niskie koszty utrzymania – konstrukcja monoblokowa zmniejsza zużycie i wydłuża żywotność.

Szybka obsługa – obrót o 90° umożliwia szybkie cykle otwierania/zamykania.

Higieniczny i bezpieczny – Idealny do procesów spożywczych, farmaceutycznych i chemicznych.

Opłacalny – Długa żywotność i niskie koszty operacyjne poprawiają wydajność systemu.

Potrzebujesz odpowiedniego monobloku ze stali nierdzewnejzawór kulowydla Twojej aplikacji? Skontaktuj się z naszym zespołem, aby uzyskać pomoc techniczną, niestandardowe rozwiązania lub wycenę dostosowaną do wymagań Twojego systemu.
