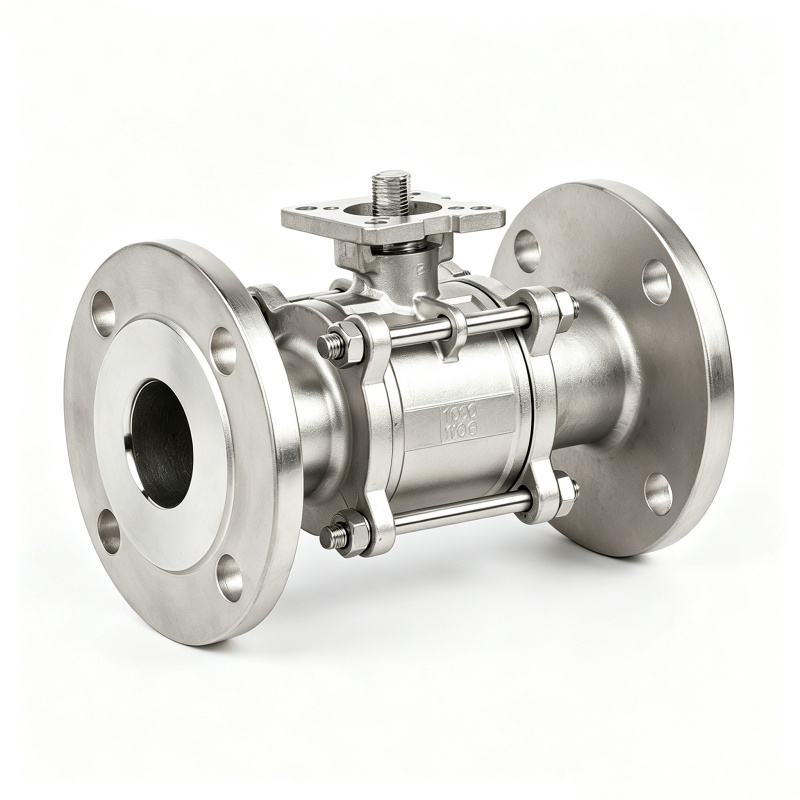

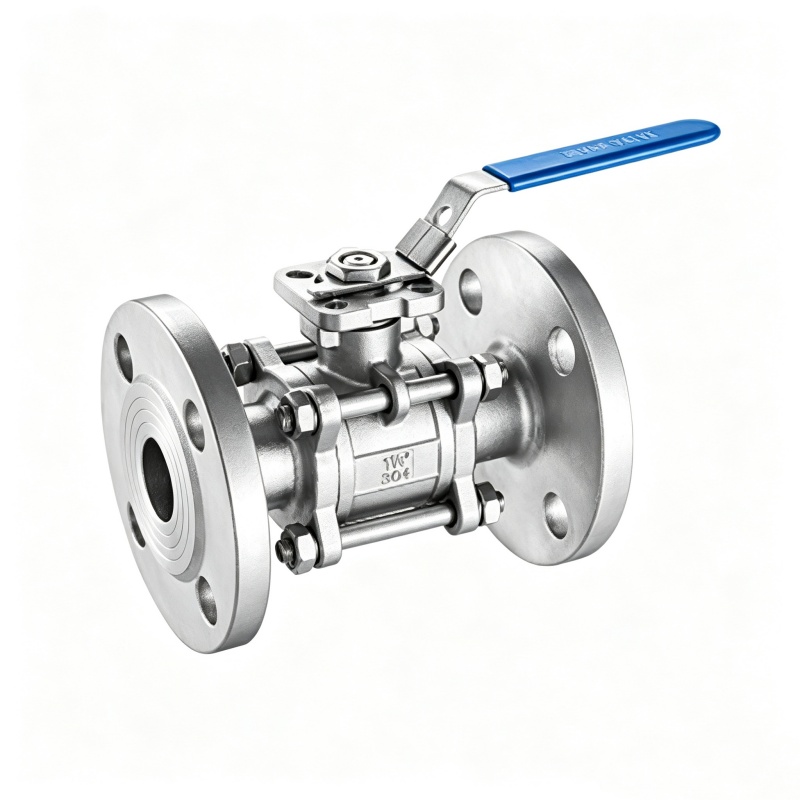

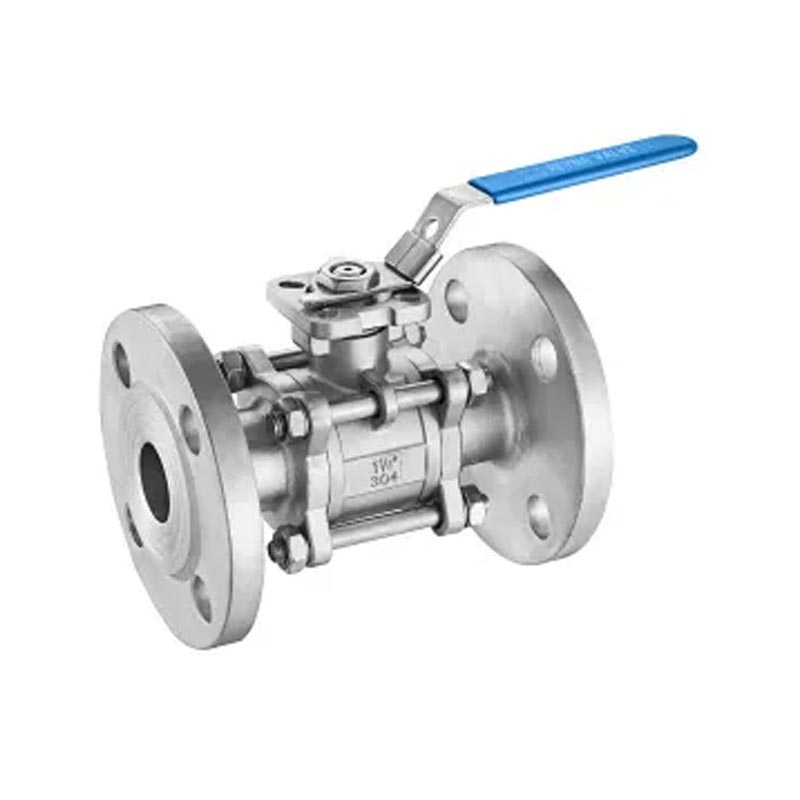

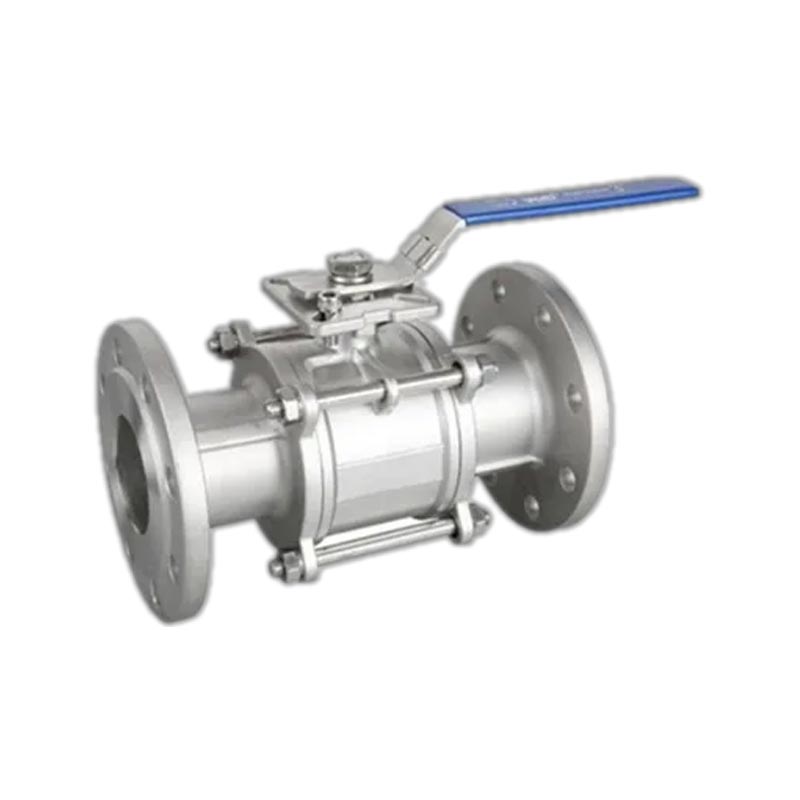

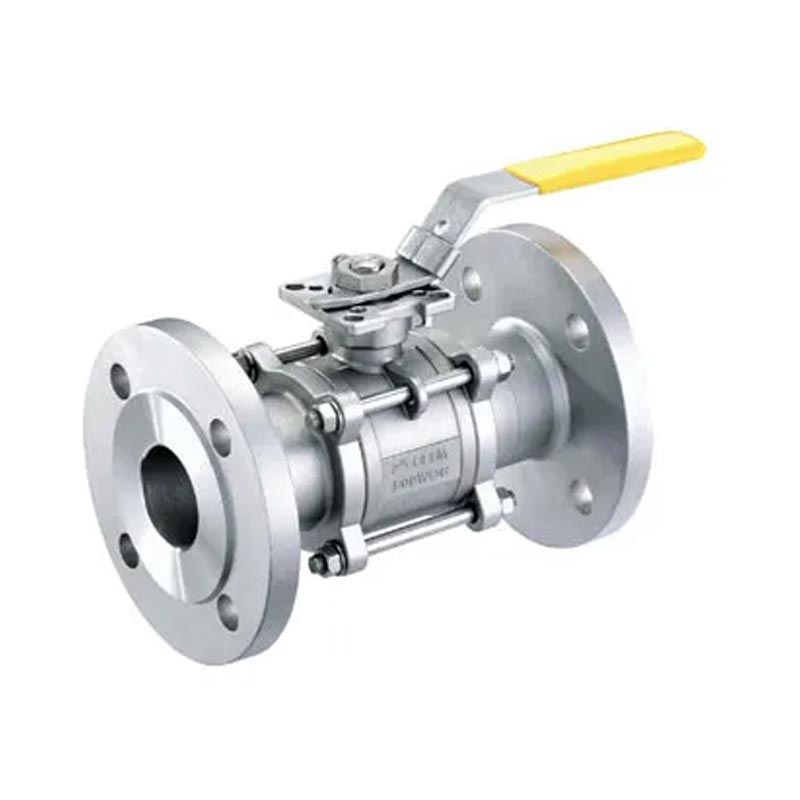

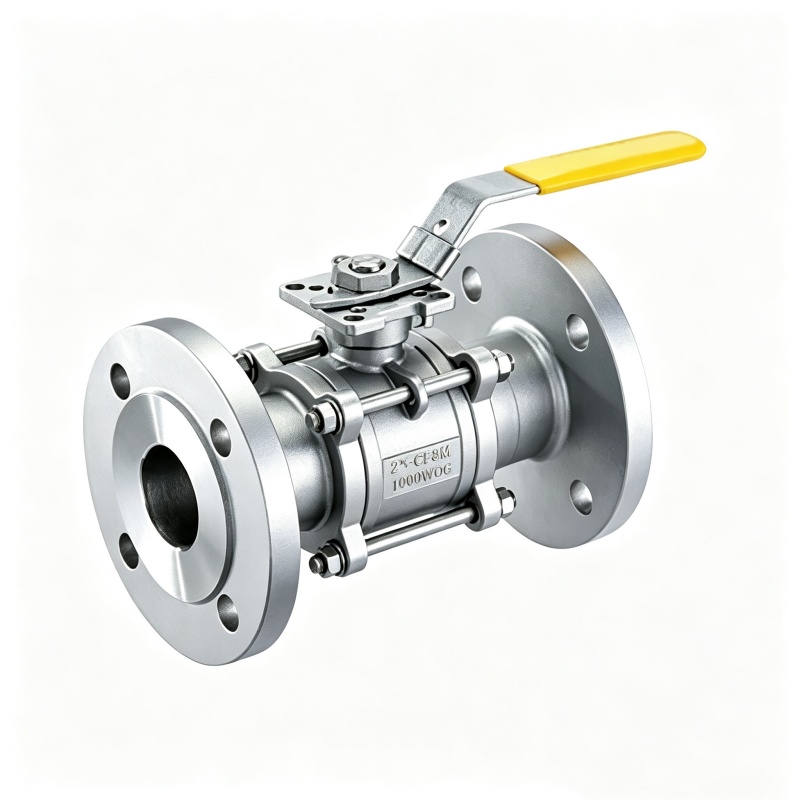

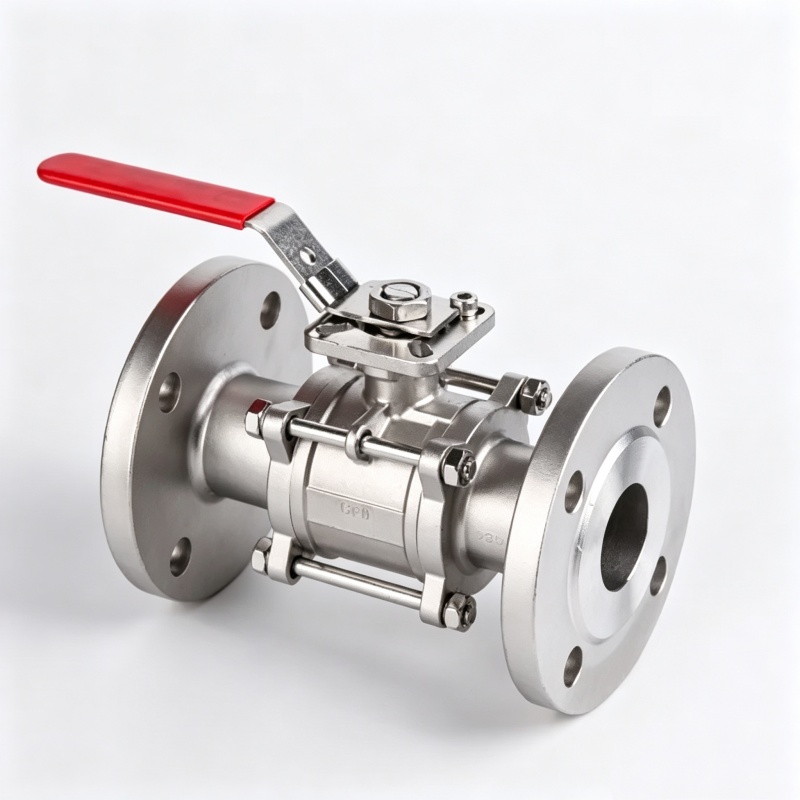

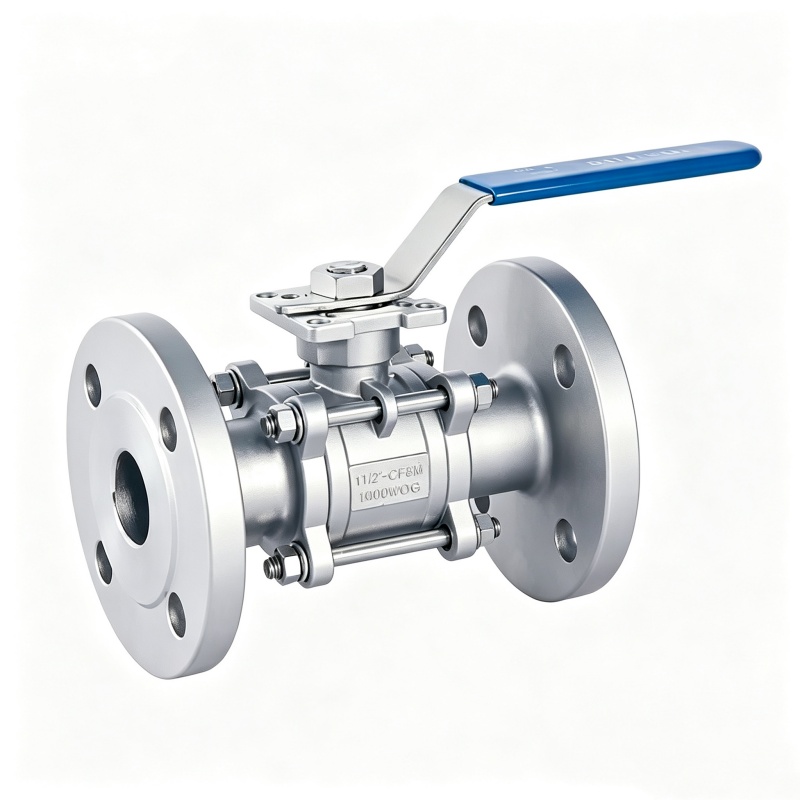

JOEPAI koncentruje się na produkcji, badaniach i rozwoju, projektowaniu, sprzedaży i serwisie zaworów kulowych, zaworów kulowych, zaworów zwrotnych, przepustnic i filtrów. Nowoczesne systemy rurociągów przemysłowych wymagają od zaworów znacznie więcej niż proste odcięcie i kontrola przepływu. Zawór kulowy kołnierzowy z podkładką montażową 3-częściowy został zaprojektowany do zastosowań wymagających częstego włączania i wyłączania, zautomatyzowanej integracji i niskich kosztów konserwacji. Niezależnie od tego, czy są stosowane w rurociągach naftowych i gazowych, zakładach przetwórstwa chemicznego, czy w obiegach wody chłodzącej elektrowni, ten zawór kulowy zapewnia niezawodne i bezpieczne rozwiązania w zakresie kontroli przepływu.
Klasa ciśnienia: PN16–PN40 (klasa 150–300)
Zakres temperatur: -20°C do +200°C (z gniazdami PTFE)

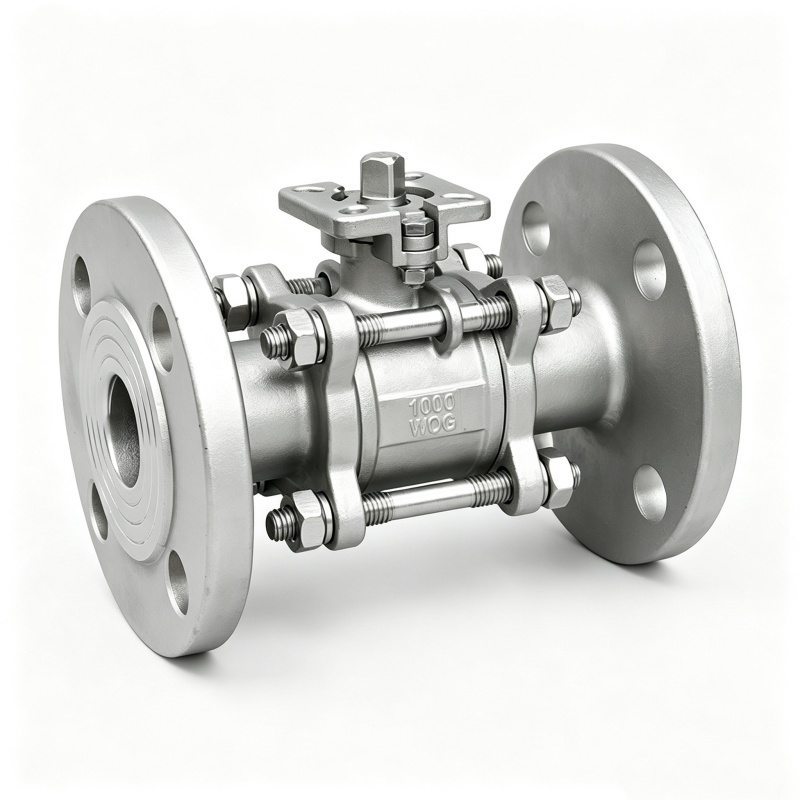

Platforma montażowa: zgodna z normą ISO 5211 do bezpośredniego montażu siłownika
Bąbelkowo-szczelne uszczelnienie o zerowym wycieku:Nasz 3-częściowy kołnierzowy zawór kulowy z podkładką montażową jest wyposażony w gniazda z PTFE w połączeniu z samoregulującą konstrukcją naprężającą. Utrzymuje szczelne zamknięcie nawet po 10 000 cykli otwierania i zamykania. W przypadku często uruchamianych linii parowych skok obrotowy 90° umożliwia pełne otwarcie lub zamknięcie w ciągu 2 sekund, co idealnie pasuje do zautomatyzowanych linii produkcyjnych wymagających szybkiej reakcji.
Niski moment obrotowy:Kula tego 3-częściowego zaworu kulowego z kołnierzem jest poddawana polerowaniu lustrzanemu (Ra ≤ 0,4 μm), co powoduje zmniejszenie roboczego momentu obrotowego o 25% w porównaniu ze standardowym wykończeniem powierzchni. Dzięki temu klienci mogą wybierać mniejsze siłowniki, obniżając koszty zakupu i zużycie energii operacyjnej.
Konstrukcja trzpienia zapobiegająca wydmuchowi:Trzpień zaworu jest wyposażony w podwójne uszczelki typu O-ring i zespół uszczelnienia obciążony pod napięciem, aby skutecznie zapobiegać wyciekom niebezpiecznych mediów. Pomiędzy trzpieniem a kulą zamontowane jest urządzenie antystatyczne, które gwarantuje bezpieczną pracę z płynami łatwopalnymi i wybuchowymi.
Przyjazna dla użytkownika struktura konserwacji:Zbudowany z trzyczęściowego korpusu, 3-częściowy kołnierzowy zawór kulowy umożliwia czyszczenie wewnętrzne na miejscu, wymianę uszczelek i kontrolę komponentów bez konieczności demontażu całego zaworu z rurociągu, co drastycznie skraca przestoje.
Oferujący doskonałe właściwości uszczelniające i bezproblemową kompatybilność z automatyzacją, zawór kulowy kołnierzowy z podkładką montażową 3PC jest szeroko stosowany w następujących sektorach:
Systemy wody chłodzącej elektrownie: Odporne na korozję i nieszczelne, idealne do wody obiegowej i zamkniętych obiegów chłodniczych
Sprzęt chemiczny montowany na płozach: Opcjonalna konstrukcja CF8M jest odporna na chlorki i żrące media chemiczne
Stacje pomiarowe gazu ziemnego: Konstrukcja o niskim momencie obrotowym dobrze współpracuje z siłownikami pneumatycznymi/elektrycznymi do zdalnej regulacji
Rurociągi spożywcze i farmaceutyczne: Łatwe czyszczenie na miejscu, zgodne ze standardami procesu higienicznego
Wybór materiału korpusu bezpośrednio determinuje żywotność i bezpieczeństwo zaworu kulowego w określonych warunkach pracy:
Korpus i zaślepki:WCB Stal węglowa (do wody, powietrza, pary ≤200°C) / CF8 (stal nierdzewna 304, do słabych kwasów i ogólnych chemikaliów) / CF8M (stal nierdzewna 316, do mediów zawierających chlorki i wody morskiej)
Piłka:SS304 / SS316 (standardowy) / SS316L niskowęglowy (odporny na korozję międzykrystaliczną po spawaniu)
Siedziba:PTFE (standardowy, -20~200°C) / PPL gatunek wysokotemperaturowy (-29~280°C) / gatunek wzmocniony PEEK (tylko na zamówienie)
Standard kołnierza: Zawór kulowy kołnierzowy z podkładką montażową 3-częściowy jest standardowo wyposażony w schematy wiercenia ANSI B16.5 klasa 150; inne standardy, w tym DIN, JIS i PN, są dostępne na zamówienie.

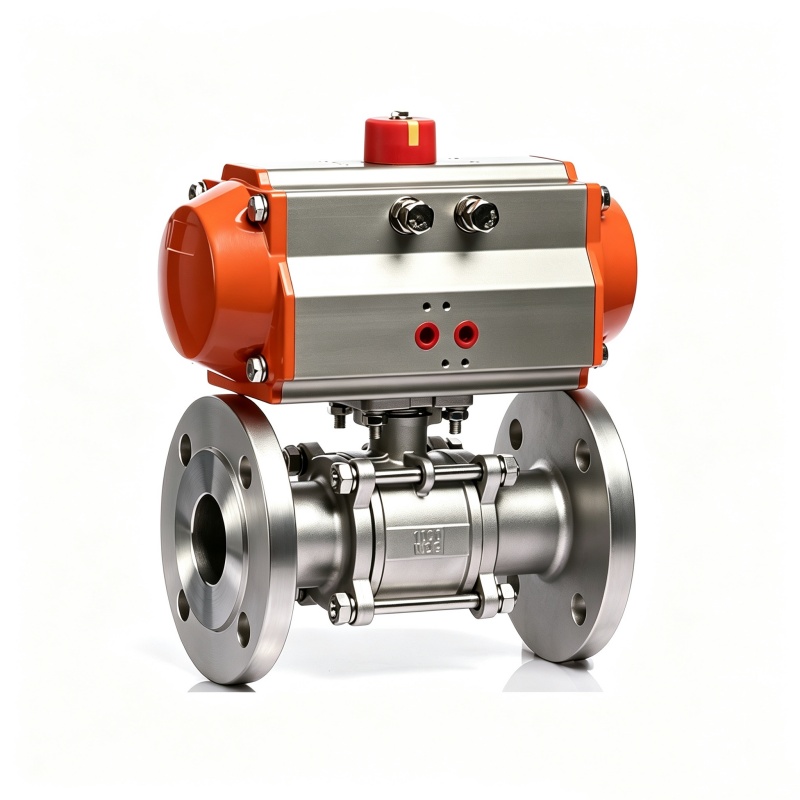

Dobór siłownika: W przypadku konfiguracji siłownika pneumatycznego lub elektrycznego należy sprawdzić, czy wyjściowy moment obrotowy siłownika odpowiada ciśnieniu roboczemu zaworu. Klientom zaleca się podanie średniego ciśnienia, średnicy nominalnej i częstotliwości przełączania. Zespół techniczny JOEPAI może zaoferować pomoc w dokładnych obliczeniach wymiarów.
| 1 | Nakrętka sześciokątna | SS304/SS | 9 | Podkładka oporowa | PTFE |
| 2 | Śruba | SS304/SS | 10 | Uszczelka | PTFE |
| 3 | Podkładka śruby | SS304/SS | 11 | Gruczoł | SS304/SS |
| 4 | Ciało | WCB/CF8M/CF8 | 12 | Uchwyt | SS304/SS |
| 5 | Czapka | WCB/CF8M/CF8 | 13 | Podkładka sprężysta | SS304/SS |
| 6 | Siedziba | PTFE | 14 | Nakrętka macierzysta | SS304/SS |
| 7 | Piłka | SS316/SS304/SS | 15 | Plastikowa osłona | Plastikowy |
| 8 | Trzon | SS316/SS304/SS |
| NPS | DN | d | D | D1 | D2 | T | f | L | W | H | Z-d |
| 1/2" | 15 | 15 | 45 | 65 | 95 | 16 | 2 | 130 | 125 | 75 | 4-14 |
| 3/4" | 20 | 20 | 58 | 75 | 105 | 16 | 2 | 150 | 125 | 85 | 4-14 |
| 1" | 25 | 25 | 68 | 85 | 115 | 16 | 2 | 160 | 125 | 95 | 4-14 |
| 11/4" | 32 | 32 | 78 | 100 | 140 | 18 | 2 | 180 | 135 | 100 | 4-18 |
| 11/2" | 40 | 38 | 88 | 110 | 145 | 18 | 3 | 193.5 | 165 | 100 | 4-18 |
| 2" | 50 | 50 | 102 | 125 | 160 | 18 | 3 | 225 | 170 | 135 | 4-18 |
| 21/2" | 65 | 65 | 122 | 145 | 185 | 20 | 3 | 290 | 170 | 135 | 4-18 |
| 3" | 80 | 76 | 138 | 160 | 200 | 20 | 3 | 310 | 240 | 135 | 8-18 |
| 4" | 100 | 100 | 158 | 180 | 220 | 20 | 3 | 350 | 245 | 140 | 8-18 |
Odp.: Praca ciągła do 150°C. Dla wyższych temperatur oferujemy gniazda z PPL lub wzmocnionego PTFE (do 260°C) – określić przy zamówieniu.
O: Nie. Jest to zawór włączający/wyłączający (całkowicie otwarty lub całkowicie zamknięty). Do regulacji przepływu polecamy naszą serię zaworów kulowych z portem V.
A: WCB dla wody/powietrza/pary; CF8 dla łagodnych kwasów; CF8M do wody morskiej, chlorków i agresywnych chemikaliów. Wskazówki znajdziesz w tabeli materiałów powyżej.
