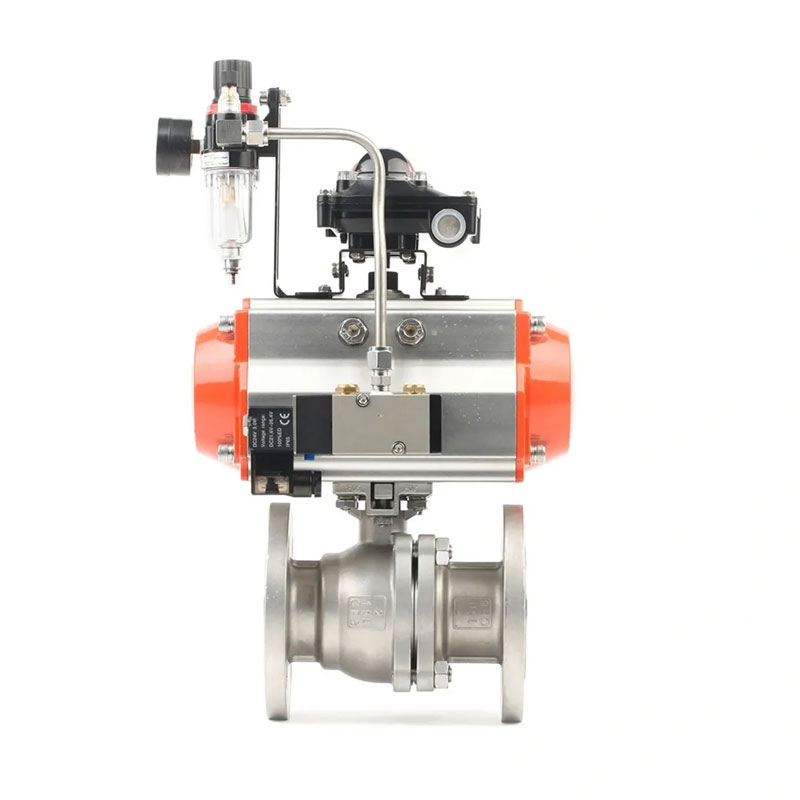

Pełny zawór pneumatyczny kołnierz z pełnym portem

Wysokiej jakości zawór pneumatyczny o wysokiej jakości zaworu pneumatycznego zaworu kulowego Joepai ma stałe połączenie kołnierza i pełną konfigurację portu, zapewniając minimalny spadek ciśnienia i maksymalny przepływ, co czyni go idealnym zaworem dla systemów, w których niezaprzeczalny przepływ płynu lub gazu jest kluczowy. Siłowniki pneumatyczne zapewniają wydajne i zautomatyzowane działanie, umożliwiając szybką i precyzyjną kontrolę zaworów przy minimalnej interwencji ręcznej.

Wyślij zapytanie

Opis produktu

Niezależnie od tego, czy kontrolujesz olej, gaz, chemikalia czy wodę, pełny kołnierz naprawczy Pneumatyczny zawór kulkowy może zapewnić bezpieczeństwo Twojemu systemowi. Jego pełny port projekt minimalizuje spadek ciśnienia w jak największym możliwym zakresie, podczas gdy Napęd pneumatyczny osiąga bezproblemową automatyzację. Ten zawór jest wykonany z trwałego Materiały i ma stały kołnierz, który umożliwia bezpieczne i wycieki połączenia, zapewniając niezawodną wydajność nawet w najbardziej wymagających środowiska.

Standardy produktów

Standard projektowy: ASME B16.34
Kołnierz końcowy: DIN2633 PN16
Twarz w twarz: BS EN558-1 DIN3202 F4/F5
Kontrola i testy: API598/EN 12266

Szczegóły produktu

Materiał: stal węglowa WCB/DIN1.0619
Stal nierdzewna 304/1.4308
Stal nierdzewna 316/1.4408
Ciśnienie robocze: DN15 ~ DN50 PN40; DN65 ~ DN100 PN16
Pełny port

Full Port Fix Flange Pneumatic Ball Valve

Materiał części

NIE.	Nazwa części	TWORZYWO	NIE.	Nazwa części	TWORZYWO
1	CIAŁO	WCB/CF8/CF8M	8	Nakrętka maski	2h
2	CZAPECZKA	WCB/CF8/CF8M	9	USZCZELKA	Elastyczny grafit
3	PIŁKA	420+HF/304+HF/316+HF	10	Pakowanie gruczołu	WCB/304/316
4	TRZON	420/304/316	11	Pakowanie	B7
5	SIEDZIBA	420/304/316	12	Pozycjonujący	WCB/304/316
6	USZCZELKA	C+A105	13	UCHWYT	WCB
7	Śruba maski	B7

Wymiary

Pn	Dn	L	D	K	d	b	Z-D0	HW	HD
1.6 Pump	150	394	285	240	210	24	8-23	470	540
	200	457	340	295	265	26	12-23	520	580
	250	533	405	355	320	30	12-25	610	640
	300	610	460	410	375	30	12-25	650	690
	350	686	520	470	435	34	16-25	740	785
	400	762	580	525	485	36	16-30	795	830
	450	864	640	585	545	40	20-30	860	910
	500	914	715	650	608	44	20-34	945	990
	600	1067	840	770	718	48	20-41	1040	1090
	700	1245	910	840	788	50	24-41	1150	1210
	800	1372	1025	950	898	52	24-41	1280	1340
	900	1524	1125	1050	998	54	28-41	1430	1510
	1000	1753	1255	1170	1110	56	28-48	1580	1640
	1200	2032	1485	1390	1325	58	32-54	1810	1910
	1400	2300	1685	1590	1525	60	36-54	2010	2115
2,5MPa	150	403	300	250	218	30	8-25	470	555
	200	502	360	310	278	34	12-25	540	595
	250	568	425	370	332	36	12-30	630	655
	300	648	485	430	390	40	16-30	650	705
	350	762	555	490	448	44	16-34	740	795
	400	838	620	550	505	45	16-34	795	830
	450	914	670	600	555	50	20-34	860	910
	500	991	730	660	610	52	20-41	945	990
	600	1143	845	770	718	56	20-41	1040	1090
	700	1346	960	875	815	60	24-48	1150	1210
	800	1524	1085	990	930	64	24-48	1305	1340
	900	1727	1185	1090	1025	66	28-54	1505	1600
	1000	1880	1320	1210	1140	68	28-58	1615	1705
	1200	2184	1520	1420	1350	72	32-58	1925	2035
	1400	2300	1755	1640	1560	78	36-65	2110	2185

Aby ustalić, czy pełny kołnierz pneumatyczny kołnierz naprawczy musi Zastąpienie, można rozważyć następujące aspekty:

Kontrola wyglądu:Sprawdź wygląd Zawór kulowy ze stali nierdzewnej dla oczywistych uszkodzeń, deformacji, rdzy itp. Jeśli Może to wymagać wymiany.
Kontrola operacji:Ręcznie obsługiwać stal nierdzewną zawór kulowy i obserwuj jakiegokolwiek zagłuszania lub wycieku. Jeśli operacja nie jest gładki lub jest wyciek, może wymagać wymiany.
Kontrola upływu:Sprawdź, czy w Zawór kulowy ze stali nierdzewnej, zwłaszcza gdy jest zamknięty. Jeśli jest jakieś wyciek, może być konieczne wymianę uszczelki lub całego stali nierdzewnej Stalowa zawór kulowy.
Kontrola wydajności:Sprawdź wydajność pracy zawór kulkowy ze stali nierdzewnej, na przykład czy można go w pełni zamknąć i otwarty, czy może wytrzymać ciśnienie znamionowe itp. Jeśli wydajność nie spełnia wymagań, może wymagać tego zastąpienia.
Życie:Na podstawie czasu życia i czasu użytkowania Pełny zawór pneumatyczny kołnierzy z pełnym portem, oceń, czy musi zostać wymienionym. Ogólnie rzecz biorąc, zawory kulkowe ze stali nierdzewnej, które przekraczają Ich długość życia powinna być rozważona w celu wymiany.

Full Port Fix Flange Pneumatic Ball Valve
