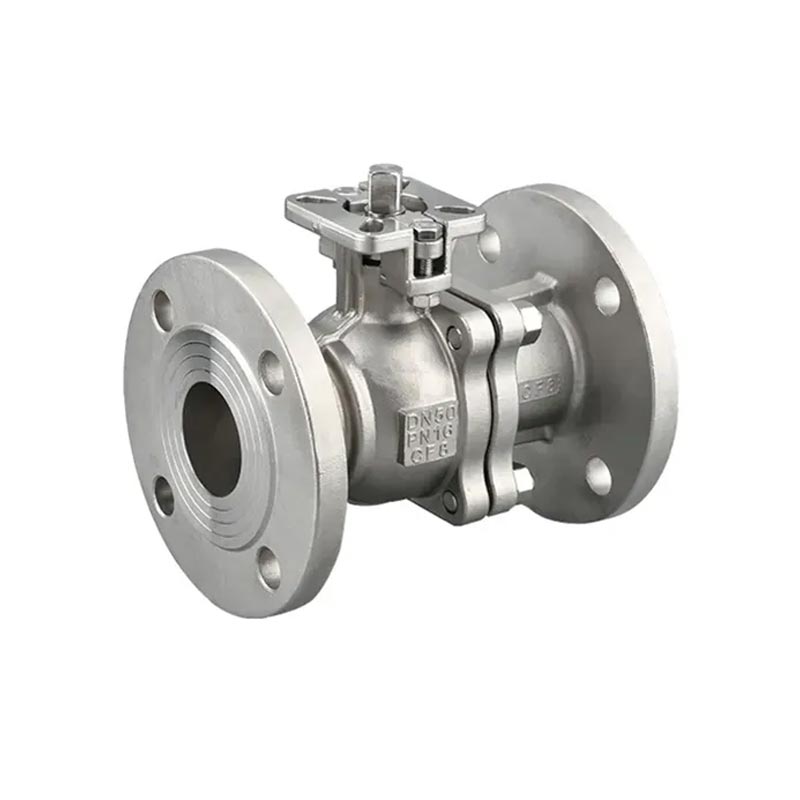

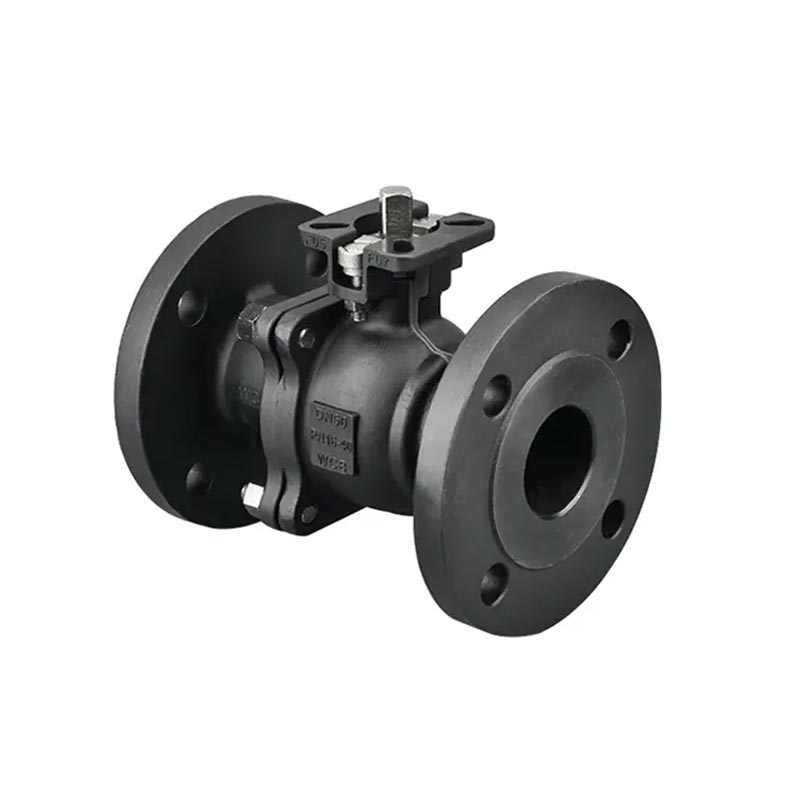

Zawór kulowy kołnierzowy JOEPAI 2PC ze stali węglowej z górnym kołnierzem ISO5211 do siłownika ma zwartą konstrukcję oraz pływający rdzeń. Powierzchnia uszczelniająca pomiędzy kulą a gniazdo zaworu automatycznie uszczelnia się pod ciśnieniem i jest wykonane z wytrzymałego węgla stalowy korpus zaworu, ma dobre dane dotyczące łożyska ciśnieniowego, odporności na zużycie, odporność na korozję itp. Jest szeroko stosowany w branżach takich jak ropa naftowa, gaz ziemny, przemysł chemiczny, elektrownie i uzdatnianie wody. Z ponad dziesięcioletnie doświadczenie w produkcji zaworów kulowych, Qiaopai wdraża CNC precyzyjna obróbka, pięć punktów kontrolnych kontroli jakości i cyfrowy system śledzenia procesów w celu osiągnięcia identyfikowalności fabryki, stabilnej wydajności, i precyzyjne dopasowanie do standardów klienta dla każdego zaworu kulowego. Wiele standardy takie jak DIN, ANSI, JIS itp. są dostępne w celu spełnienia wymagań niestandardowych potrzeb zakupowych klientów na całym świecie.
Norma projektowa: ASME B16.34
Kołnierz końcowy: DIN2633 PN16
Twarzą w twarz: BS EN558-1 DIN3202 F4/F5
Kontrola i testowanie:API598/EN 12266
Rafinerie, zakłady petrochemiczne, transport ropy naftowej i gotowej ropy
systemy
Rurociągi dalekobieżne gazu ziemnego, regulacja ciśnienia gazu miejskiego
stacje
Systemy sterowania procesami chemicznymi
Transport pary wysokotemperaturowej, systemy obiegu termicznego
Kotły przemysłowe, kontrola bezpieczeństwa zbiorników ciśnieniowych
Papiernictwo, metalurgia, farmaceutyka, przemysłowe uzdatnianie wody i
inne branże
MATERIAŁ: STAL WĘGLOWA WCB/DIN1.0619
STAL NIERDZEWNA 304/1.4308
STAL NIERDZEWNA 316/1.4408
Ciśnienie robocze: DN15 ~ DN50 PN40; DN65 ~ DN100 PN16
Pełne porty

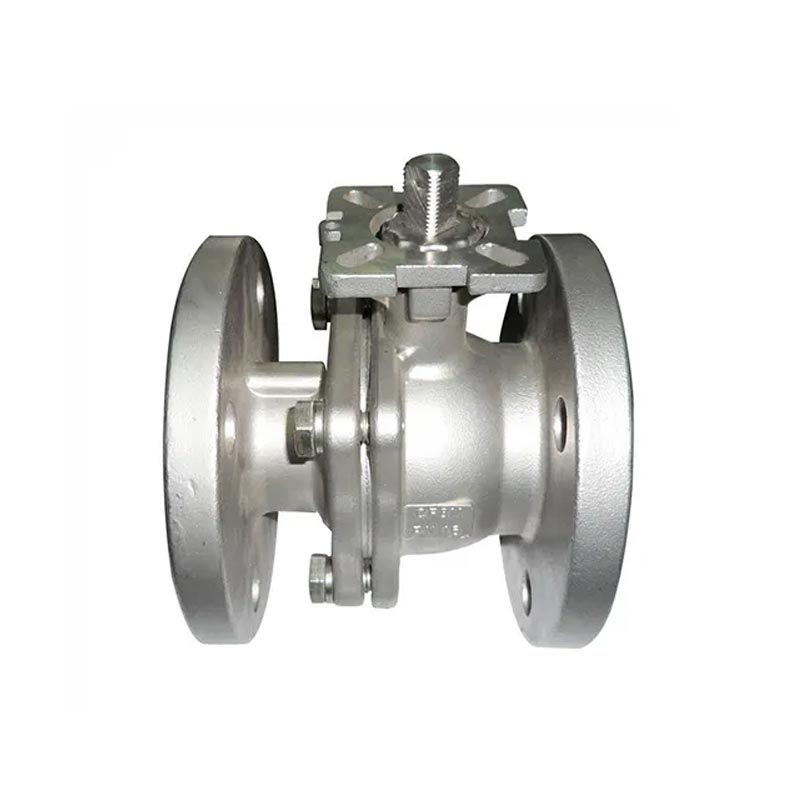

Goły trzpień z podkładką do bezpośredniego montażu ISO5211 (kołnierz górny)
Konstrukcja trzpienia odporna na wydmuch
Urządzenie antystatyczne
Urządzenie blokujące

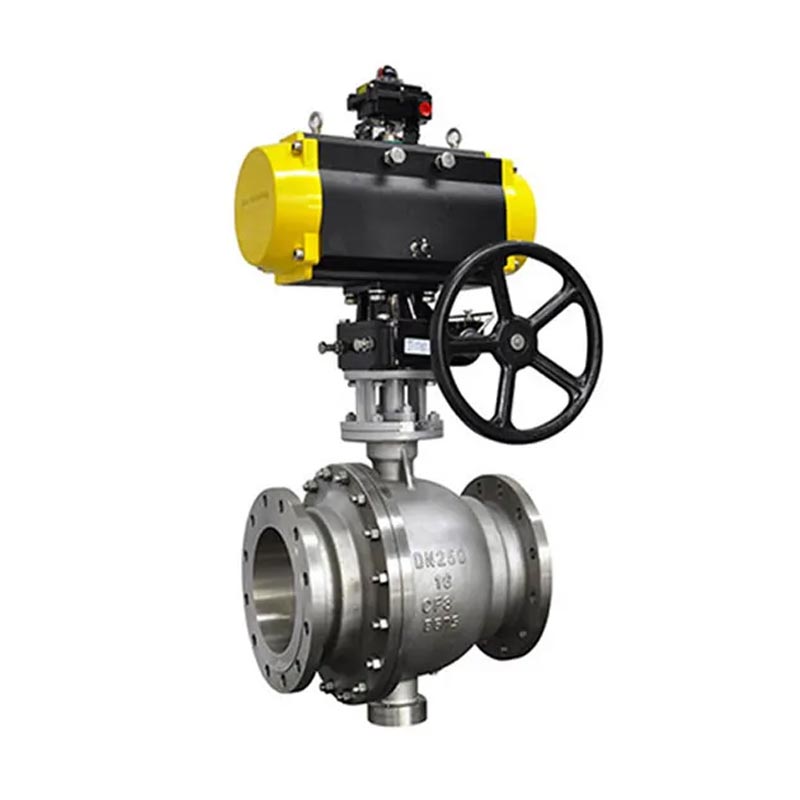

Operacja: ręczna lub siłownik
Casting inwestycyjny
Temperatura pracy: -20 ℃ ~ 150 ℃
Odpowiednie medium: woda, olej, gaz
Posiada certyfikat systemu zarządzania jakością ISO 9001
Spełnia normy bezpieczeństwa CE UE
Koreański certyfikat KC ma zastosowanie na rynku Azji i Pacyfiku
Każdy 2-częściowy zawór kulowy kołnierzowy ze stali węglowej przeszedł próbę wysokociśnieniową i próbę szczelności
Precyzyjna obróbka CNC, błąd wymiaru klucza ≤ 0,01 mm
Wszystkie surowce są analizowane za pomocą spektrometru składu chemicznego
Opcjonalna konstrukcja niskotemperaturowa (z wydłużoną szyjką zaworu)
Konfigurowalna konstrukcja antystatyczna i ognioodporna
Wydłużony drążek operacyjny, specjalna obróbka powłoki (taka jak ENP, FBE)
Wsparcie przetwarzania OEM i dostosowywania opakowań
| 1 | Ciało | WCB/CF8/CF8M | 7 | Czapka | WCB/CF8/CF8M |
| 2 | Siedziba | PTFE | 8 | Trzon | SS304/SS316 |
| 3 | Piłka | SS304/SS316 | 9 | Podkładki oporowe | PTFE |
| 4 | Śruba | SS/SS316 | 10 | O-ringi | Viton |
| 5 | Uszczelka | PTFE | 11 | Uszczelka | PTFE |
| 6 | Nakrętka | SS/SS316 | 12 | Gruczoł | SS/SS316 |
| NPS | d | L | H | D | D1 | D2 | c | f | N-M | h | a | b | A | B | K |
| 1/2" | 15 | 130 | 50 | 95 | 65 | 46 | 14 | 2 | 4-14 | 9 | 6 | 6 | 36 | 42 | 9 |
| 3/4" | 20 | 140 | 55 | 105 | 75 | 56 | 16 | 2 | 4-14 | 9 | 6 | 6 | 36 | 42 | 9 |
| 1" | 25 | 150 | 60 | 115 | 85 | 65 | 16 | 2 | 4-14 | 11 | 6 | 7 | 42 | 50 | 11 |
| 11/4" | 32 | 165 | 70 | 135 | 100 | 76 | 18 | 2 | 4-18 | 11 | 6 | 7 | 42 | 50 | 11 |
| 11/2" | 38 | 180 | 75 | 145 | 110 | 84 | 18 | 2 | 4-18 | 14 | 7 | 9 | 50 | 70 | 14 |
| 2" | 50 | 200 | 85 | 160 | 125 | 99 | 20 | 2 | 4-18 | 14 | 7 | 9 | 50 | 70 | 14 |
| 21/2" | 62 | 220 | 95 | 180 | 145 | 118 | 20 | 2 | 4-18 | 14 | 7 | 9 | 70 | 70 | 14 |
| 3" | 78 | 250 | 100 | 195 | 160 | 130 | 20 | 2 | 8-18 | 17 | 9 | 11 | 70 | 102 | 17 |
| 4" | 100 | 280 | 115 | 215 | 180 | 156 | 22 | 2 | 8-18 | 17 | 9 | 11 | 70 | 102 | 17 |
| 5" | 122 | 320 | 177 | 245 | 210 | 185 | 22 | 2 | 8-18 | 29 | - | 14 | - | 125 | 27 |
| 6" | 146 | 360 | 194 | 280 | 240 | 210 | 24 | 2 | 8-22 | 29 | - | 14 | - | 125 | 27 |
| 8" | 196 | 400 | 180 | 335 | 295 | 265 | 24 | 2 | 12-22 | 38 | - | 18 | - | 150 | 36 |
