W sieciach wodociągowych, stacjach uzdatniania wody, systemach HVAC i innych projektach wymagających kontroli przepływu ludzie często pytają: „Jak działa zawory motylkowe używane do kontroli przepływu?” To pytanie wymaga od nas pewnego zrozumienia charakterystyki zaworów i warunków ich pracy, zanim będziemy mogli poznać odpowiedź. Dlatego w tym artykule omówimy zalety przepustnic w zastosowaniach dławiących i ich ograniczenia. Pomoże nam to zważyć różne czynniki i wybrać najbardziej ekonomiczne i niezawodne rozwiązanie w rzeczywistych scenariuszach i projektach.
Zasada działania przepustnic w regulacji przepływu

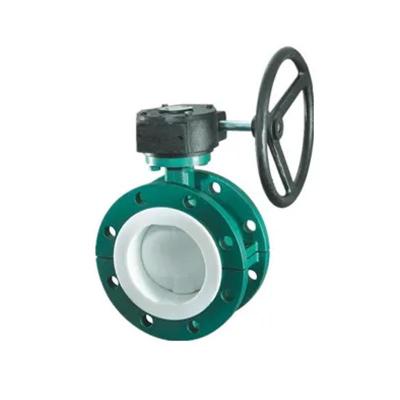

Struktura Azawór motylkowyskłada się z korpusu zaworu, płyty w kształcie dysku i trzpienia zaworu. Zasada jego działania jest podobna do ruchu skrzydeł motyla. Po pierwsze, obracając trzpień zaworu, płytkę w kształcie dysku można regulować w zakresie od 0° do 90°. Zmienia to obszar przejścia przepływu i kontroluje natężenie przepływu. Gdy płyta w kształcie dysku jest całkowicie otwarta pod kątem 90°, płyta zaworu jest ustawiona równolegle do kierunku przepływu płynu, co skutkuje niskim oporem i niskimi stratami ciśnienia. Gdy jest on w połowie otwarty pod kątem 45°, płytka zaworu powoduje efekt dławienia, zmniejszając natężenie przepływu. Gdy jest ona mniejsza niż 10°, kanał zwęża się, co znacznie zmniejsza natężenie przepływu, ale jednocześnie naraża płytkę zaworu na silną erozję. Dzięki tej metodzie przepustnica ma możliwość regulacji natężenia przepływu.
Zalety przepustnic w kontroli przepływu
1. Prosta konstrukcja, lekka konstrukcja: szczególnie w rurociągach o dużej średnicy przepustnica jest znacznie lżejsza i bardziej kompaktowa niż nieporęczna zasuwa lub zawór kulowy, co zmniejsza koszty instalacji i wsparcia.
2. Ekonomiczny i wydajny: W pewnych okolicznościach przepustnica jest bardziej opłacalna niż specjalistyczne zawory sterujące. Jego cena zakupu i wymagania konserwacyjne są bardzo niskie, co może znacznie obniżyć koszty w projekcie.

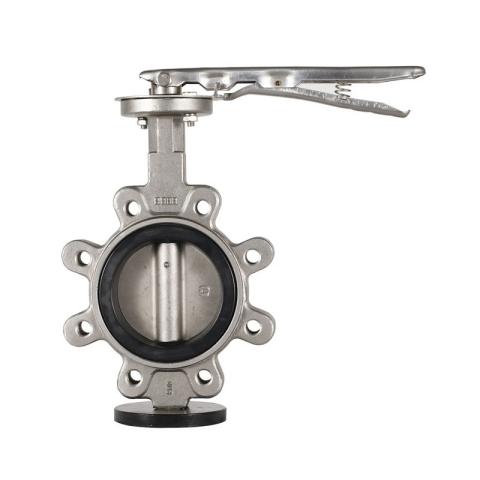

3. Wygodna obsługa, automatyzacja: Dzięki obrotowi o 90° obejmującemu cały skok,zawór motylkowyjest łatwy w obsłudze i można go łatwo wyposażyć w siłowniki ręczne, pneumatyczne lub elektryczne, dzięki czemu doskonale nadaje się do integracji z zautomatyzowanymi systemami sterowania.
4. Szeroko stosowane: na przykład w rzeczywistych scenariuszach zastosowań, takich jak dystrybucja przepływu w stacjach uzdatniania wody, kontrola ciśnienia wylotowego w przepompowniach i regulacja przepływu zgrubnego w obiegach wody chłodzącej.
Ograniczenia przepustnic w sterowaniu przepływem
1. Słaba dokładność i słaba liniowość: Przepustnica nie ma dedykowanego zaworu sterującego, który byłby bardziej precyzyjny. Zależność otwarcia grzybka zaworu od natężenia przepływu nie jest całkowicie liniowa, zwłaszcza w położeniu środkowym, co ogranicza precyzyjną kontrolę.
2. Erozja i kawitacja przy małym otwarciu: Długotrwała praca zaworu przy małym otwarciu (na przykład poniżej 20°) spowoduje uderzenie płynu o dużej prędkości w tarczę zaworu i znajdujące się za nim gniazdo zaworu. Może to prowadzić do wibracji, hałasu i kawitacji, a wszystko to przyspiesza zużycie i poważnie pogarsza skuteczność uszczelnienia i żywotność.
3. Zużycie uszczelnienia w warunkach dławienia: W zastosowaniach jest bardziej podatne na erozję niż proste zastosowania typu „włącz-wyłącz”. Jednocześnie z biegiem czasu może to spowodować uszkodzenie uszczelki gniazda zaworu lub uszkodzenie uszczelki powodujące wyciek.
4. Nie można pracować przy dużej różnicy ciśnień: Używanie go przy dużej różnicy ciśnień zwiększa ryzyko erozji. Dlatego przepustnice zwykle nie nadają się do tak trudnych warunków.
