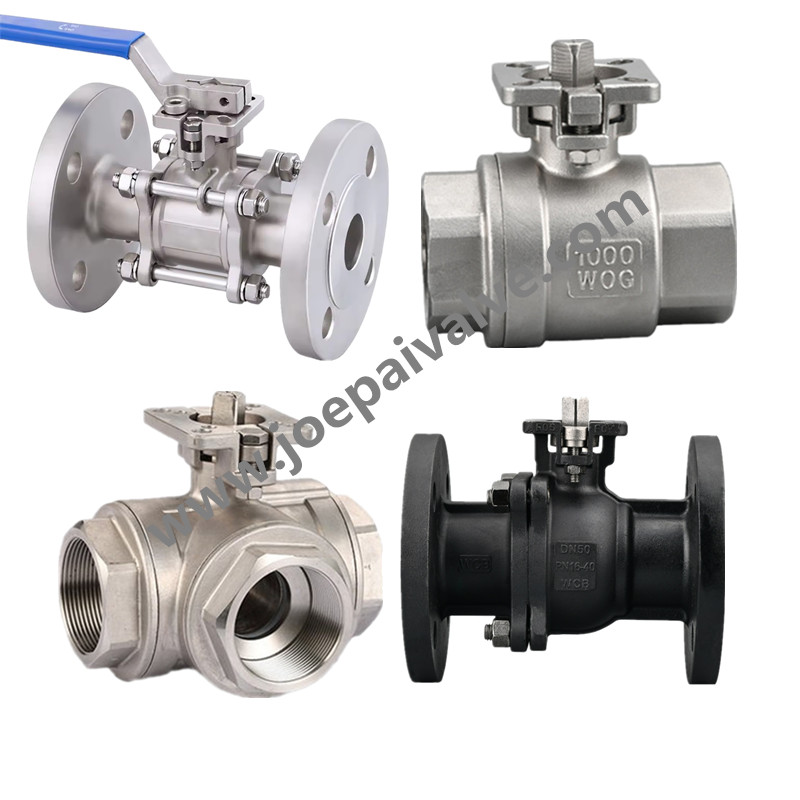

Wysokowypatowy zawór kulowy (znany również jakoISO5211 Bezpośrednie zawór kulowy) to specjalny rodzaj zaworu kulowego zawierającego podwyższoną platformę na korpusie zaworu zaprojektowanym do montażu siłowników. Zaprojektowane i wyprodukowane zgodnie z JB, DIN, ISO, API, GB, BS i innymi standardami, jego bezpieczeństwo i jakość są ściśle kontrolowane.
Nazwa produktu: zawór kulowy o wysokiej platformie
Model produktu: Q41F (H/Y), Q11F (H/Y)
Metoda uruchamiania: Podręcznik, elektryczny, pneumatyczny
Typ połączenia: gwintowany, spawany, kołnierz
Typ struktury: prosty, trójstronny
Struktura uszczelniająca: uszczelka miękka, twarda uszczelka
Zakres ciśnienia: 1,6MPa - 6,4MPa
Średnica nominalna: DN6 - DN200
Wspólne materiały: WCB, stal nierdzewna itp.
Wysokoplatformowe zawory kulkowe oferują kilka znaczących zalet ze względu na ich unikalny projekt, dzięki czemu są bardzo uprzywilejowane w aplikacjach automatyki przemysłowej. Ich główne korzyści obejmują:
1. Standardowy interfejs montażowy (standard ISO 5211):
Korpus zaworu ma kwadratową lub okrągłą platformę kołnierzową zgodną z międzynarodowym standardem ISO 5211. Siłowniki pneumatyczne, siłowniki elektryczne lub operatory ręczne mogą być bezpośrednio przykręcane na tej platformie bez dodatkowych wsporników lub płyt adapterów. Siłowniki z różnych marek i modeli można łatwo zainstalować, o ile są one zgodne ze standardem ISO 5211, znacznie poprawiając wygodę zamienności i konserwacji.
2. Sympla i wydajna instalacja:
Eliminuje potrzebę oddzielnego zamówienia i instalacji nawiasów łączących, upraszczając proces instalacji, znacznie skracanie czasu instalacji i obniżenie kosztów pracy. Standaryzowany interfejs minimalizuje ryzyko niedopasowania podczas instalacji.
3. Wysoka sztywność i precyzyjne pozycjonowanie:
Siłownik jest sztywno przymocowany bezpośrednio do korpusu zaworu, unikając potencjalnego deformacji lub luk związanych z tradycyjnymi połączeniami wspornikowymi. Zapewnia wydajną transmisję momentu obrotowego z siłownika do trzonu zaworu, zmniejszając utratę energii. Sztywne, bez przerwy połączenie gwarantuje precyzyjne i powtarzalne pozycjonowanie zaworów, co jest kluczowe dla zastosowań wymagających dokładnej kontroli.
4. Bardziej niezawodna wydajność uszczelnienia:
Sztywne połączenie integruje siłownik, trzpień zaworu i korpus zaworu w bardziej stabilną jednostkę, zmniejszając naprężenie boczne lub deformację skrętną spowodowane niewłaściwym wyrównaniem siłownika lub nierównomiernym rozkładem siły. Ulepszony rozkład siły macierzystej bezpośrednio obniża ryzyko wycieku przy uszczelnieniu łodygi, zwiększając ogólną niezawodność uszczelnienia.
Struktura 5.com, oszczędzanie przestrzeni:
W porównaniu z tradycyjną konfiguracją „zaworu + wspornik + siłownik”, wysokiej klasy zawory kulkowe z siłownikami są zwykle bardziej kompaktowe, zajmujące mniej przestrzeni-ważna zaleta dla środowisk instalacyjnych ograniczonych (np. Sprzęt zamontowany na poślizgu, gęste rurociągi).
6. Jedna konserwacja:
W celu naprawy lub wymiany siłownika po prostu poluzuj śruby na platformie, aby ją usunąć, eliminując potrzebę demontażu całego zaworu lub złożonych systemów wsporników, dzięki czemu konserwacja jest szybsza i bardziej wydajna.
7. Cost-Effective:
Eliminuje potrzebę dodatkowych nawiasów łączących lub płyt adapterów, zmniejszając ogólne koszty zamówień. W przypadku konserwacji części zamiennych należy wziąć pod uwagę tylko korpus zaworu i siłownik, upraszczając zarządzanie zapasami poprzez uniknięcie potrzeby zapasu różnych specyfikacji wspornika.
Podsumowując, podstawowe zalety o wysokiej platformach zaworów kulowych leżą w ich wzorcowym projekcie platformy zgodnej z ISO 5211, która zapewnia:
1. Standardowa, uproszczona i wydajna instalacja.
2. Rygid, precyzyjne i niezawodne połączenie siłownika.
3. Zakładaj ogólną strukturę i wygodne konserwację.
4. Ogólna poprawa niezawodności systemu, wydajności i żywotności usług przy jednoczesnym zmniejszeniu kosztów instalacji i konserwacji.
Dlatego wysokie zawory kulkowe są często preferowanym rozwiązaniem dla automatycznych systemów kontroli płynów wymagających częstej instalacji siłownika, wysokiej niezawodności, precyzyjnej kontroli lub ograniczeń przestrzeni.
Dla zaworów zamówionych odJoepai, zapewniamy następujące gwarancje:
Stabilna jakość: kontrola jakości pełnego procesu, skrupulatna inspekcja i kompleksowe testy.
Rozsądne ceny: wydajna wewnętrzna kontrola kosztów zmniejsza wydatki, przynosząc korzyści klientom.
Szybka dostawa: zaawansowane linie produkcyjne i wystarczające zapasy zapewniają krótsze czasy realizacji.
Wsparcie techniczne: natychmiastowe reakcje na zapytania techniczne od klientów.
W przypadku problemów związanych z jakością zgłoszonymi przez klientów gwarantujemy odpowiedź w ciągu 24 godzin na rozwiązanie problemu.
