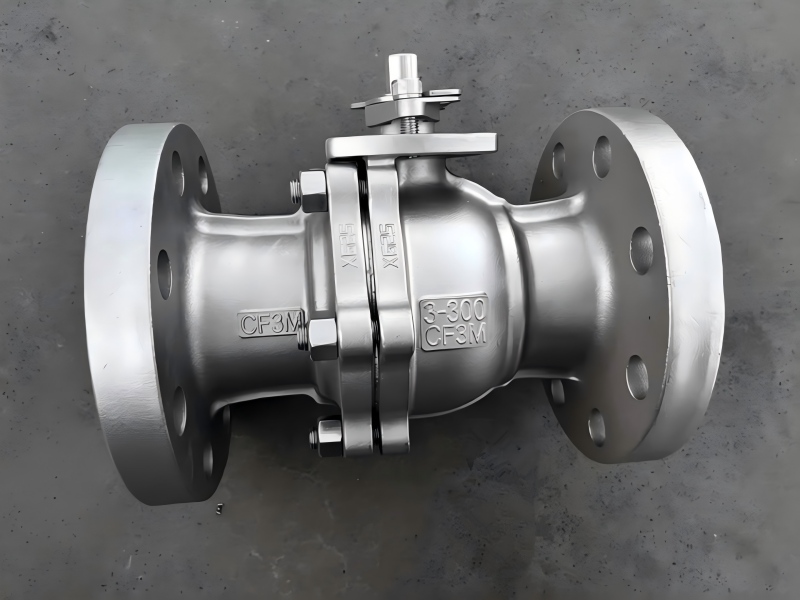

Zawór kulowy ze stali nierdzewnejw korpusach zwykle wykorzystuje się stal nierdzewną typu duplex SS304, SS304L, SS316, SS316L, SS2205 (S31803) i SS2507 (S32750). Gniazda zaworów są w większości wykonane z wielkocząsteczkowych materiałów polimerowych, takich jak PTFE (politetrafluoroetylen), PPL (poli-p-fenylen) lub PEEK (polieteroeteroketon), zapewniających dobre właściwości uszczelniające. Stosowane są w rurociągach do przesyłu mediów gazowych lub ciekłych, z napędem ręcznym, ślimakowym, pneumatycznym, elektrycznym lub hydraulicznym.
Podczas rutynowej kontroli konserwacyjnej w rafinerii przybrzeżnej technicy odkryli drobne pęknięcia w korpusie zaworu kulowego rurociągu transportującego czynnik zawierający chlor. Badania wykazały, że było to pękanie korozyjne naprężeniowe chlorków. Zawór ten, używany krócej niż trzy lata, prawie spowodował poważny wypadek związany z bezpieczeństwem.
Jest to realne ryzyko, na jakie narażony jest przemysł petrochemiczny przy doborze zaworów, a wybór odpowiedniego materiału i rozwiązania uszczelniającego stanowi pierwszą linię obrony przed takimi zagrożeniami. Artykuł ten rozpocznie się od specjalnych warunków pracy przemysłu petrochemicznego i szczegółowo wyjaśni, w jaki sposób naukowo wybrać zawory kulowe ze stali nierdzewnej.
W przemyśle petrochemicznym media często mają silne właściwości korozyjne, charakteryzują się wysoką temperaturą i wysokim ciśnieniem, a pojedyncza „stal nierdzewna” nie wystarczy, aby zagwarantować bezpieczeństwo. Różne zawory kulowe ze stali nierdzewnej mają swoje specyficzne ograniczenia zastosowania, a nieprawidłowy dobór materiału może prowadzić do katastrofalnych konsekwencji. Poniżej znajduje się analiza odporności na korozję różnych materiałów ze stali nierdzewnej:
Stal austenityczna (seria 304/316): Główną różnicą między SS304 i SS304L jest zawartość węgla; SS304L ma niższą zawartość węgla, co zapewnia SS304L lepszą odporność na korozję po spawaniu. SS316 i SS316L zawierają molibden (Mo), który poprawia odporność na korozję, zwłaszcza wobec chlorków. Kluczem do wyboru jest uwzględnienie zawartości jonów chlorkowych i kwasowości medium, a także konieczności zapewnienia odporności na korozję międzykrystaliczną po spawaniu (wybierz typy L).
Duplex Stal nierdzewna (seria 2205/2507): SS2205 (S31803) i SS2507 (S32750) zawierająca wysoki poziom chromu, niklu i molibdenu, zapewniająca doskonałą wytrzymałość i odporność na korozję. Kluczowym kryterium wyboru jest uwzględnienie pękania korozyjnego naprężeniowego chlorkowego (SCC), typowego ryzyka w przemyśle petrochemicznym i do zastosowań wymagających wyższej wytrzymałości lub odporności na ciśnienie.
Porównanie wydajności materiałów:
| Rodzaj materiału | Typowy stopień | Odporność na korozję naprężeniową chlorków | Obowiązujący zakres temperatur | Główne scenariusze zastosowań |
| Standardowy austenityczny | 304/L | Słaby | -196 ℃ do 400 ℃ | Ogólne systemy wodne, parowe, powietrzne |
| Austenit wzmocniony molibdenem | 316/L | Średni | -196 ℃ do 400 ℃ | Woda morska, media zawierające chlorki, środowiska słabo kwaśne |
| Standardowa stal dupleksowa | 2205 | Mocny | -50 ℃ do 300 ℃ | Media petrochemiczne zawierające chlorki, woda pochodząca z ropy i gazu |
| Stal Super Duplex | 2507 | Niezwykle silny | -50 ℃ do 300 ℃ | Chlorki o wysokim stężeniu, środowiska silnie kwaśne |
Jeśli wybór materiału jest pierwszą linią obrony zaworów, to system uszczelnień jest ostatnią linią obrony zapewniającą „zero wycieków”. W przemyśle petrochemicznym wycieki oznaczają nie tylko straty materialne, ale mogą również prowadzić do wypadków związanych z bezpieczeństwem i ochroną środowiska.
Nasz wielowarstwowy system uszczelniający zapewnia rozwiązania dostosowane do różnych warunków pracy:
Pierwsza warstwa: Technologia uszczelniania rdzenia: przy użyciu wzmocnionego PTFE, PPL lub PEEK i innych materiałów polimerowych wybierane jest najbardziej odpowiednie rozwiązanie uszczelniające na podstawie właściwości nośnika. Materiał PPL może wytrzymać wysokie temperatury powyżej 290 ℃ przez dłuższy czas, rozwiązując problem „płynięcia na zimno” tradycyjnego PTFE.
Druga warstwa: Projekt wzmocnienia konstrukcyjnego: Pływające zawory kulowe opierają się na ciśnieniu czynnika, aby uzyskać samouszczelniające się uszczelnienie; stałe zawory kulowe wykorzystują konstrukcję z efektem podwójnego tłoka (DPE), wykorzystującą ciśnienie w układzie w celu zwiększenia efektu uszczelnienia. Specjalne, elastyczne gniazda zaworów automatycznie kompensują zużycie, utrzymując długotrwałą skuteczność uszczelnienia.
Trzecia warstwa: System bezpieczeństwa pożarowego: Konstrukcja ognioodporna zgodna ze standardami API 607/6FA. Kiedy miękka uszczelka przepali się w wyniku pożaru, dodatkowa struktura uszczelniająca typu metal-metal automatycznie załączy się, aby zapobiec katastrofalnemu wyciekowi. W zestawie znajduje się również urządzenie antystatyczne, które odprowadza elektryczność statyczną do ziemi.
Czwarta warstwa: Awaryjny mechanizm bezpieczeństwa: Konstrukcja trzpienia zapobiegająca wydmuchowi zapewnia, że trzpień zaworu nie zostanie wyrzucony pod nieprawidłowym ciśnieniem; funkcja automatycznego odciążenia komory zapobiega wzrostowi ciśnienia spowodowanemu rozszerzalnością cieplną mediów.
Prawdziwa niezawodność opiera się na rygorystycznych standardach produkcyjnych i systemie kontroli jakości. Naszzawory kulowe ze stali nierdzewnejprzechodzą wiele etapów kontroli jakości, od surowców po gotowe produkty, zapewniając, że każdy zawór spełnia lub przekracza standardy branżowe. Przestrzeganie rygorystycznych norm: Projektowanie i produkcja produktów ściśle odpowiadają normom międzynarodowym, takim jak API 6D, API 608 i ASME B16.34, spełniając jednocześnie wymagania norm krajowych, takich jak GB/T 12237.
Wielopoziomowe testowanie i weryfikacja: Każdy zawór przed opuszczeniem fabryki przechodzi rygorystyczne testy, w tym testy wytrzymałości skorupy (1,5-krotność ciśnienia nominalnego) i testy szczelności (dwukierunkowy test szczelności).
Złożone warunki działania przemysłu petrochemicznego wymagają od dostawców zaworów dostarczania nie tylko standardowych produktów, ale także ukierunkowanych rozwiązań. Opracowaliśmy szereg profesjonalnych opcji konfiguracyjnych, aby sprostać specyficznym potrzebom przemysłu petrochemicznego.
Dla środowisk korozji siarkowej: Dostarczamy materiały odporne na korozję naprężeniową siarkową i zmniejszamy podatność materiałów na pękanie korozyjne naprężeniowe siarczkowe poprzez specjalne procesy obróbki cieplnej.
Do warunków niskotemperaturowych: Do zastosowań takich jak LNG używamy materiałów poddawanych procesom kriogenicznym i specjalnie zaprojektowanych struktur uszczelniających w niskich temperaturach, aby zapewnić niezawodną pracę w środowiskach tak niskich jak -196°C.
Do pracy z wysoką częstotliwością: Do zastosowań wymagających częstego otwierania i zamykania stosujemy konstrukcje o niskim momencie obrotowym i ulepszone materiały uszczelniające odporne na zużycie, aby znacznie wydłużyć żywotność zaworu.
