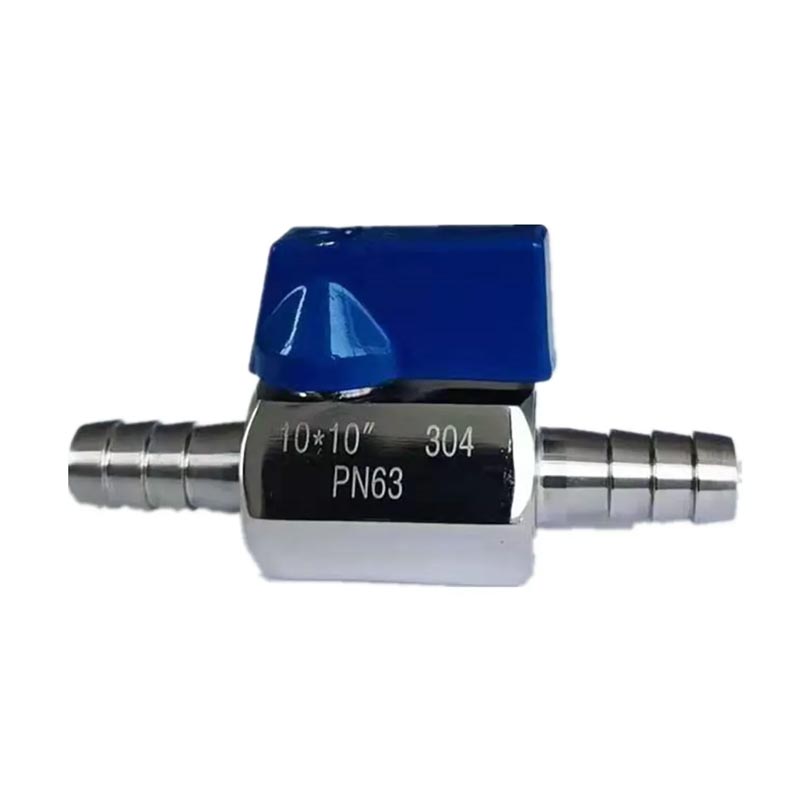

Joepai trwały zawór sutkowy gwintowany ze stali nierdzewnej Mini zawór kulowy to most między sztywnymi gwintowanymi połączeniami a elastycznymi systemami węża z Silna zdolność adaptacyjna i niezawodne uszczelnienie. Jest to niezbędny zawór kulowy W małej i średniej kontroli przepływu.
Wydmuchowy projekt pnia
Całkowicie krzemionka Sol Precision kucie
Zmniejszony port
Uchwyt obsługiwany
Specyfikacja: 1/8 "-3/4"
Materiał: SS304 SS316
Ciśnienie: 1000Wog/PSI PN63
Materiał siedzący: PTFE RPTFE
Wykończenie: polerowanie powierzchni
Temperatura pracy: -20C-232 ℃
Odpowiednie: Średni: woda, olej, gaz
Standard projektowy: ASME B16.34
Końce gwintowane: ANSIB.20.1 (NPT): BS21; DIN2999/259; IS0228/1; JISB03; IS07/1
Kontrola i testowanie: API598/MSS SP-110/EN 12266
Dostępne różne standardy wątków
1. Kompaktowy i lekki: Najbardziej widoczna cecha zaworów do sutka ze stali nierdzewnej mini zawory kulkowe
to ich niewielki rozmiar, lekka i łatwość instalacji w środowiskach
z ograniczoną przestrzenią, taką jak mikro pompki, instrumenty precyzyjne, medyczne
sprzęt i inne pola.
2. Niezawodne uszczelnienie: wysokiej jakości materiały uszczelniające, takie jak PTFE
(Polytetrafluoroetylen), NBR (gumka nitrylowa) itp. Są używane do zapewnienia
Doskonała wydajność uszczelnienia w różnych mediach, temperaturach i
presja.
3. Elastyczna operacja: Zazwyczaj jest wyposażony w wiele trybów jazdy
takie jak ręczne, pneumatyczne i elektryczne, aby zaspokoić potrzeby operacyjne
różne sytuacje, a moment obrotowy jest mały, co ułatwia
kontrolować zdalnie.
4. Silna odporność na korozję: Materiały ciała zaworu są zróżnicowane, takie
Jako stal nierdzewna, mosiądz, stal stopowa itp., Które mają dobrą korozję
Odporność i nadają się do kontrolowania różnych mediów korozyjnych.
5. Długa żywotność: ze względu na prostą strukturę, kilka komponentów i
gwarancja wysokiej jakości materiałów i precyzyjnych procesów produkcyjnych,
Mini zawory kulkowe zwykle mają wysoką trwałość i długą żywotność.

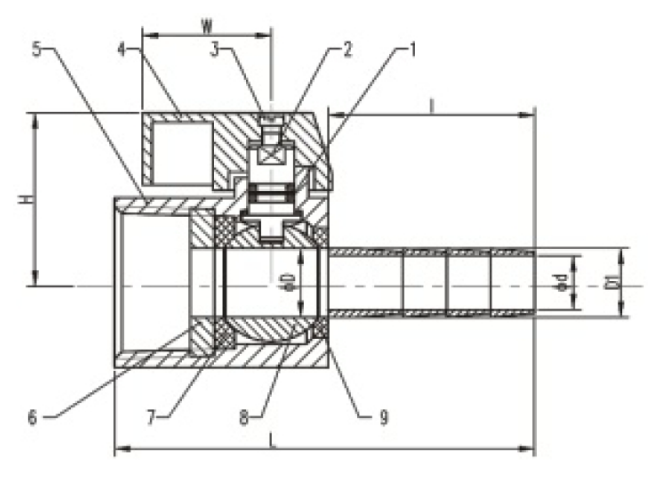

| NIE. | Nazwa części | TWORZYWO | |
| 1 | O-ring | Nbr | Nbr |
| 2 | TRZON | SS304 | SS304 |
| 3 | ŚRUBA | SS304 | SS304 |
| 4 | UCHWYT | Alumimum stop/CF8 | Stop aluminium/CF8 |
| 5 | CIAŁO | CF8 | CF8 |
| 6 | CZAPKA | CF8 | CF8 |
| 7 | Siedzenie piłki (a) | PTFE | PTFE |
| 8 | PIŁKA | SS304 | SS304 |
| 9 | Siedzenie piłki (b) | PTFE | PTFE |
| 1/8 "1/4" 3/8 " | 1/2 ” | 3/4 ” | |||||||||
| D | 7 | 7 | 7 | 7 | 9.2 | 9.2 | 9.2 | 9.2 | 9.2 | 15 | 15 |
| H | 26.5 | 26.5 | 26.5 | 26.5 | 28.3 | 28.3 | 28.3 | 28.3 | 28.3 | 32 | 32 |
| W | 22.8 | 22.8 | 22.8 | 22.8 | 22.8 | 22.8 | 22.8 | 22.8 | 22.8 | 22.8 | 22.8 |
| L | 48.5 | 48.5 | 48.5 | 50.5 | 52.5 | 54.5 | 58.5 | 58.5 | 59 | 66 | 69 |
| d | 5 | 5 | 5 | 6.5 | 5 | 6.5 | 8 | 9 | 9.5 | 10 | 12.5 |
| l | 18.5 | 18.5 | 18.5 | 20.5 | 18.5 | 20.5 | 25 | 25 | 25 | 25 | 28 |
| D1 | Φ7 | Φ8 | Φ10 | Φ12 | Φ8 | Φ10 | Φ12 | Φ14 | Φ16 | Φ16 | Φ20 |
