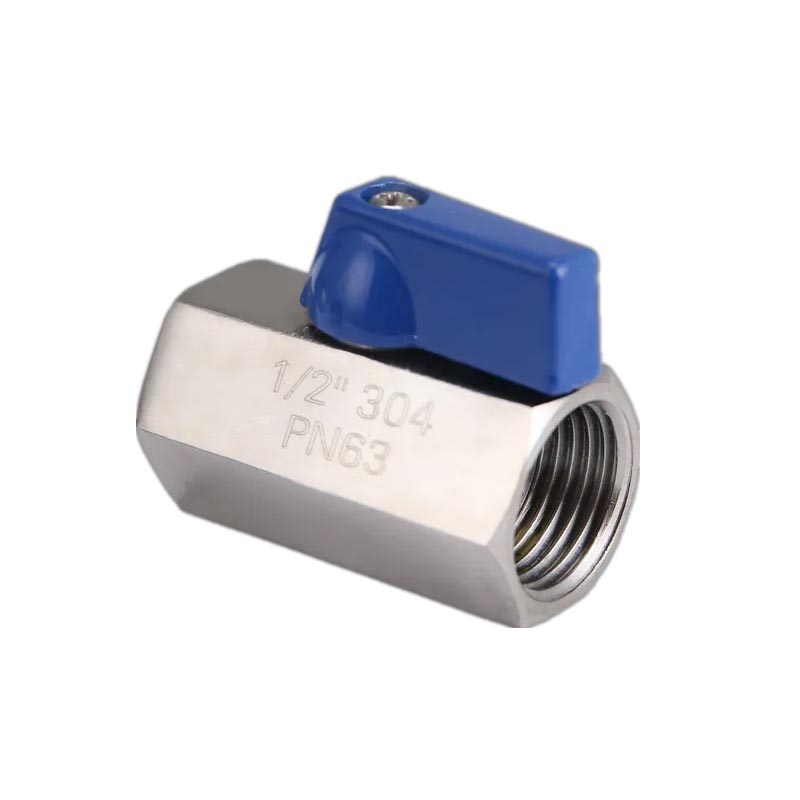

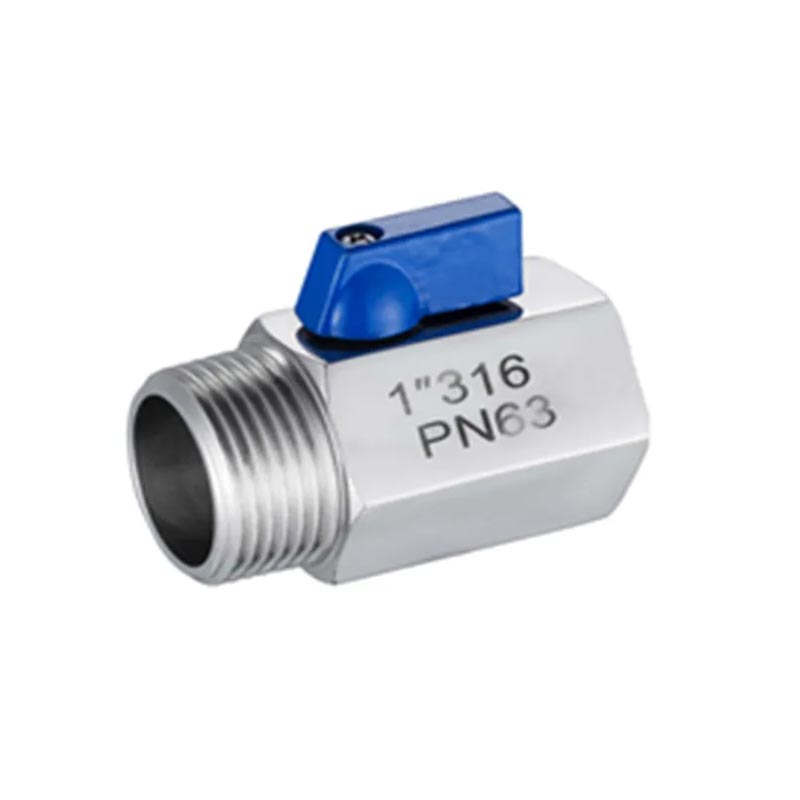

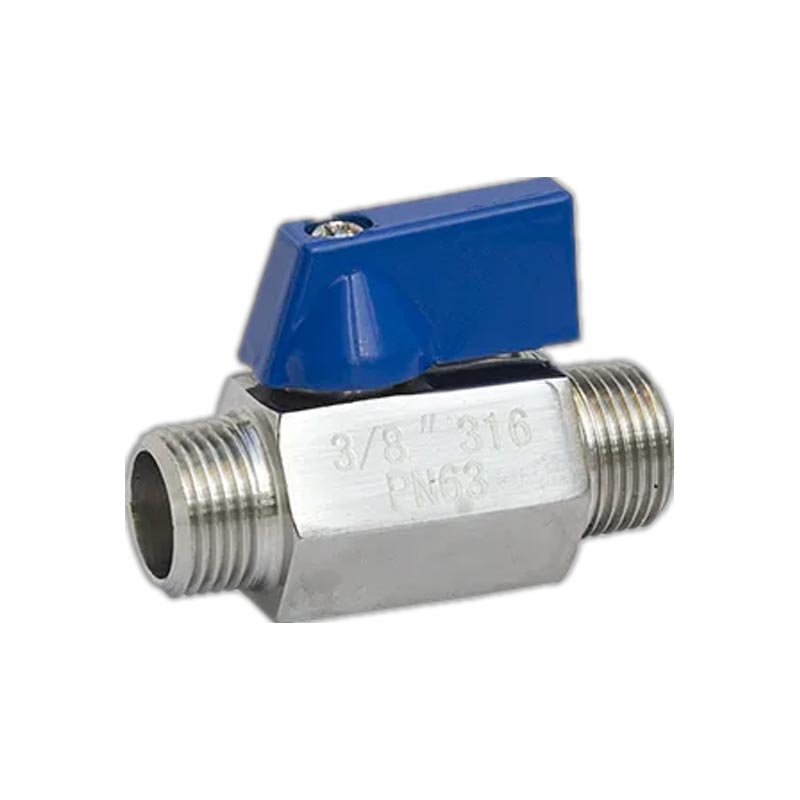

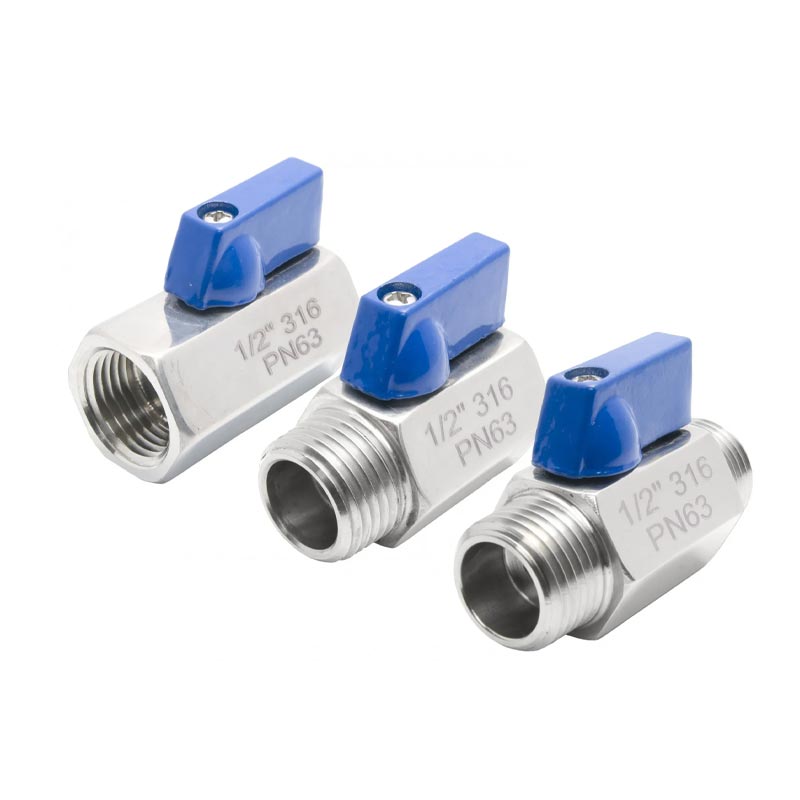

Minizawór kulowy z gwintem ze stali nierdzewnej

Minizawór kulowy z gwintem ze stali nierdzewnej JOEPAI nie jest prostą, pomniejszoną wersją standardowego zaworu kulowego, ale precyzyjnym elementem sterującym zaprojektowanym specjalnie do kompaktowych urządzeń i zastosowań o niskim przepływie. Wyprodukowany poprzez odlewanie metodą traconego paliwa z integralnie uformowanym korpusem, obejmuje nominalne rozmiary otworów od DN6 do DN25 (1/8” do 1”) i jest dostępny zarówno w wykonaniu z materiałów SS304, jak i SS316, aby spełnić różne wymagania dotyczące odporności na korozję. Zachowując podstawowe zalety standardowych zaworów kulowych — szybkie działanie pod kątem 90°, niemal zerowy opór przepływu i niezawodne uszczelnienie — osiąga się znaczne zmniejszenie rozmiaru, masy i zajmowanej powierzchni montażowej. Funkcje takie jak trzpień odporny na wydmuch dla bezpieczeństwa operacyjnego, gniazda z PTFE zapewniające długoterminową szczelność oraz obsługa standardów wielu gwintów, w tym NPT, BSPP, BSPT, zapewniają elastyczną integrację z globalnymi systemami rurociągów. Niezależnie od tego, czy stosuje się go w przyrządach laboratoryjnych, mikrosprężarkach powietrza, liniach wody pitnej czy panelach sterowania automatyką, minizawór kulowy JOEPAI zapewnia stabilną, niezawodną kontrolę odcięcia klasy przemysłowej nawet w najbardziej ograniczonych przestrzeniach.

Co to jest mini zawór kulowy ze stali nierdzewnej?

Minizawór kulowy ze stali nierdzewnej zazwyczaj oznacza ćwierćobrotowy zawór odcinający o nominalnej średnicy otworu w zakresie od DN6 do DN25 (1/8” do 1”), wyprodukowany z korpusem ze stali nierdzewnej 304 (CF8) lub 316 (CF8M).

Jego podstawową funkcją jest otwieranie lub zamykanie rurociągu poprzez obrót kulistej kuli z okrągłym otworem przelotowym. Należy do kategorii zaworów odcinających, a nie regulacyjnych.

W porównaniu ze standardowymi zaworami kulowymi oferuje głęboką optymalizację przestrzeni montażowej, masy, kosztów i momentu obrotowego, dzięki czemu szczególnie nadaje się do integracji z urządzeniami modułowymi i kompaktowymi systemami rurociągów.

Scenariusze zastosowań

Laboratoryjne instrumenty precyzyjne: Sterowanie włączaniem/wyłączaniem objętości gazów lub mikropłynów, wymagające małej objętości martwej i zerowego zanieczyszczenia.

Mikrosprężarki powietrza i układy pneumatyczne: Cykle o wysokiej częstotliwości z niskim momentem obrotowym i długą żywotnością.

Urządzenia do wody pitnej i wody czystej: Materiał 316L z polerowanym otworem wewnętrznym zapobiega wypłukiwaniu metali ciężkich.

Analizatory chemiczne i sprzęt farmaceutyczny: Uszczelki odporne na korozję, kompatybilne z różnymi słabymi kwasami i zasadami.

Istnieją subtelne aspekty produkcji przemysłowej i życia codziennego często ukryte kluczowe elementy decydujące o wydajności i jakości - Minizawór kulowy z gwintem ze stali nierdzewnej. Jako ważny członek płynu systemów sterowania, nasz mini zawór kulowy stał się nieodzowna część nowoczesnego przemysłu z jego znakomitą strukturą, wydajna wydajność i szeroki zakres zastosowań. Ten artykuł będzie zagłębić się w zasadę działania mini zaworów kulowych.

Zasada działania

Minizawór kulowy z gwintem ze stali nierdzewnej, jak sama nazwa wskazuje, jest rodzajem zaworu kulowego kompaktowy rozmiar i konstrukcja. Jego zasada działania jest podobna do zasady działania A zwykły zawór kulowy, którego rdzeniem jest kula z otworem przelotowym (tzw. kula zaworu), która obraca się w celu otwierania i zamykania zaworu.

Kiedy otwór przelotowy na kuli jest wyrównany z wlotem i wylotem zawór, płyn może przepływać płynnie, a zawór jest w stanie otwartym; Włączone przeciwnie, gdy kula obraca się o 90 stopni, otwór przelotowy jest zamknięty przez powierzchnie uszczelniające po obu stronach korpusu zaworu, płyn zostaje odcięty wyłączony, a zawór zamknięty.

Ta prosta czynność obracania jest nie tylko łatwa do działania, ale ma również doskonałe właściwości uszczelniające, co czyni go idealnym wybór do kontrolowania przepływu płynu.

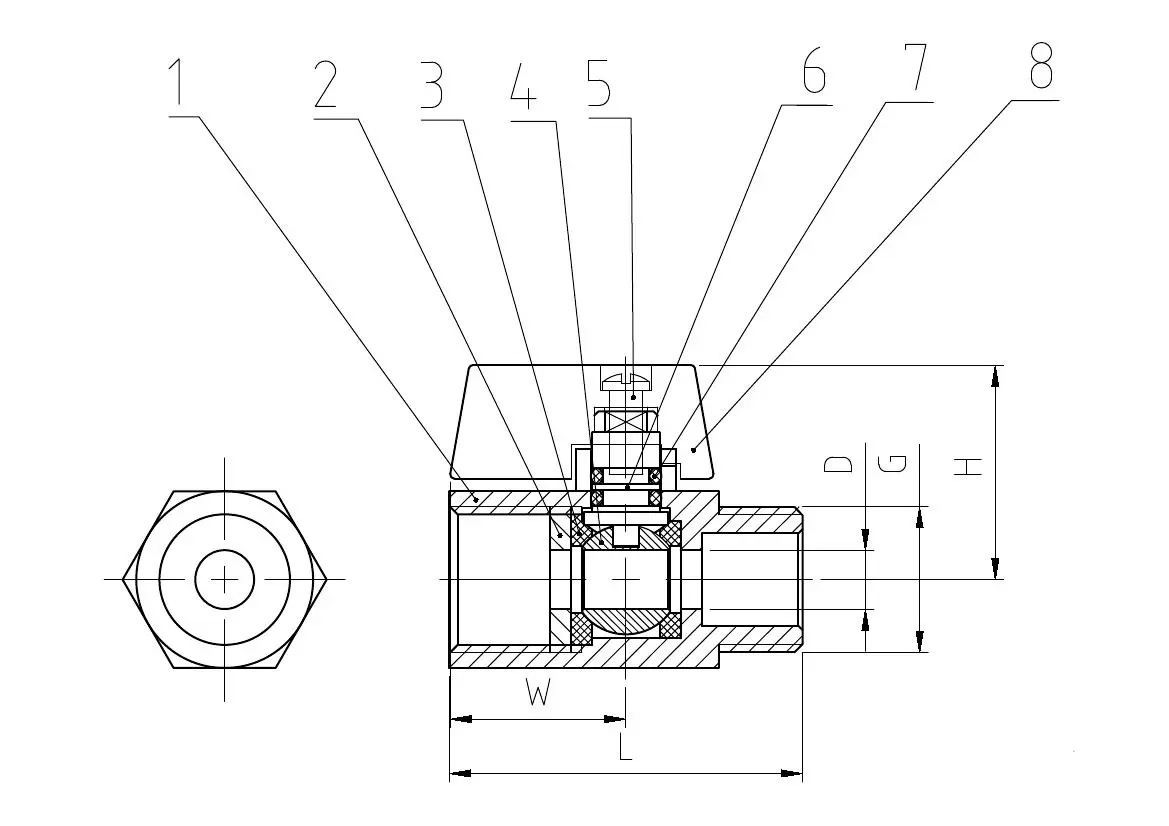

Główne części i materiały

Główne wymiary

Często zadawane pytania

1. Jakie jest maksymalne ciśnienie robocze tego minizaworu kulowego?

Wartość znamionowa 1000 WOG (PN63), odpowiednia do wody, oleju, gazu i większości układów płynów o niskim i średnim ciśnieniu.

2. Jak wybrać pomiędzy SS304 i SS316?

SS304 (CF8) — Nadaje się do ogólnych zastosowań związanych z wodą, ropą i gazem.

SS316 (CF8M) — Zalecany do środowisk zawierających chlorki, wodę morską lub media kwaśne, zapewnia doskonałą odporność na korozję.

3. Jakie standardy gwintów są obsługiwane?

Obsługiwane są wszystkie NPT, BSPP, BSPT. Proszę określić swoje preferencje podczas składania zamówienia.

4. Jaki jest zakres temperatur pracy?

Zakres standardowy: -20°C do 200°C (-4°F do 392°F). Gniazdo PTFE zapewnia stabilne uszczelnienie w całym zakresie.

Do pracy w wysokich temperaturach dostępne są siedzenia PPL wytrzymujące temperaturę do 300°C.

5. Czy nadaje się do systemów wody pitnej?

Tak. Kombinacja materiałów SS316L + PTFE jest odpowiednia do rurociągów wody pitnej.

6. Czy oferujecie personalizację OEM lub ODM?

Tak. Dostosowania obejmują style uchwytów, grawerowanie korpusu, wymiary długości i typy gwintów.

Podaj swoje rysunki lub specyfikacje, a nasz zespół inżynierów przedstawi rozwiązanie techniczne w ciągu 24 godzin.
