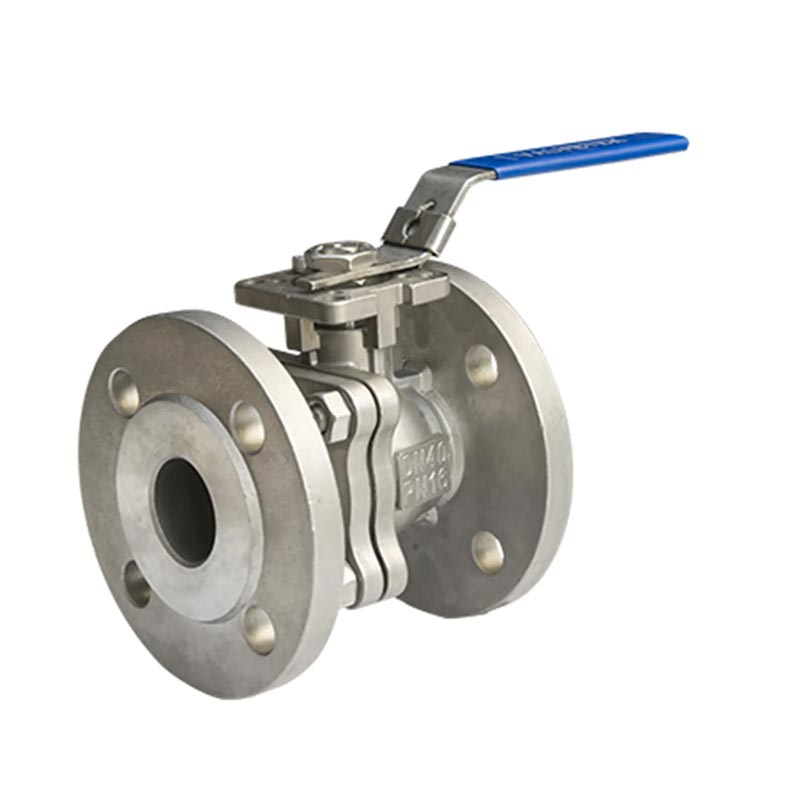

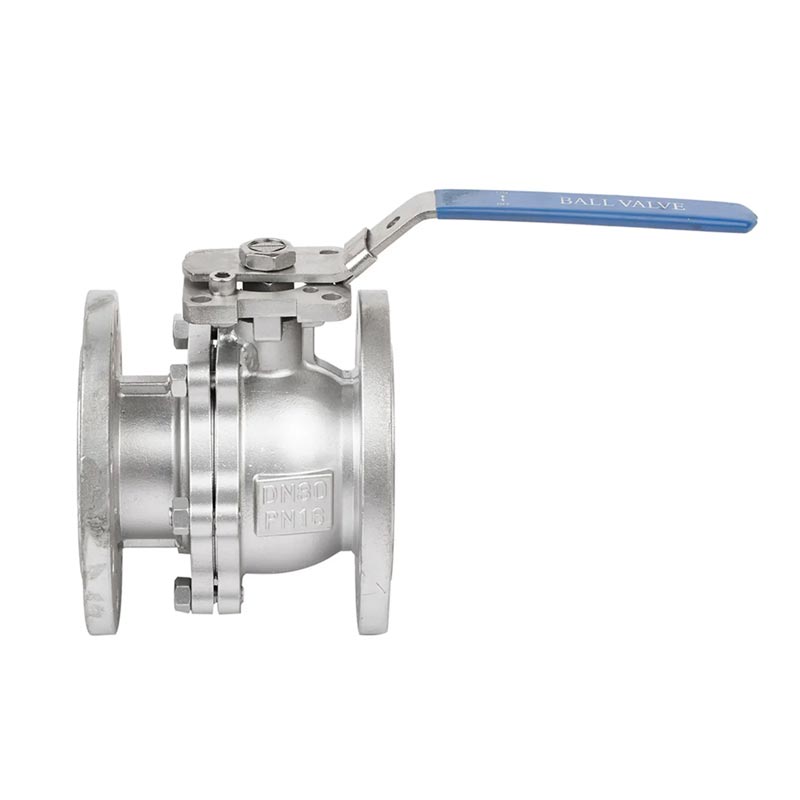

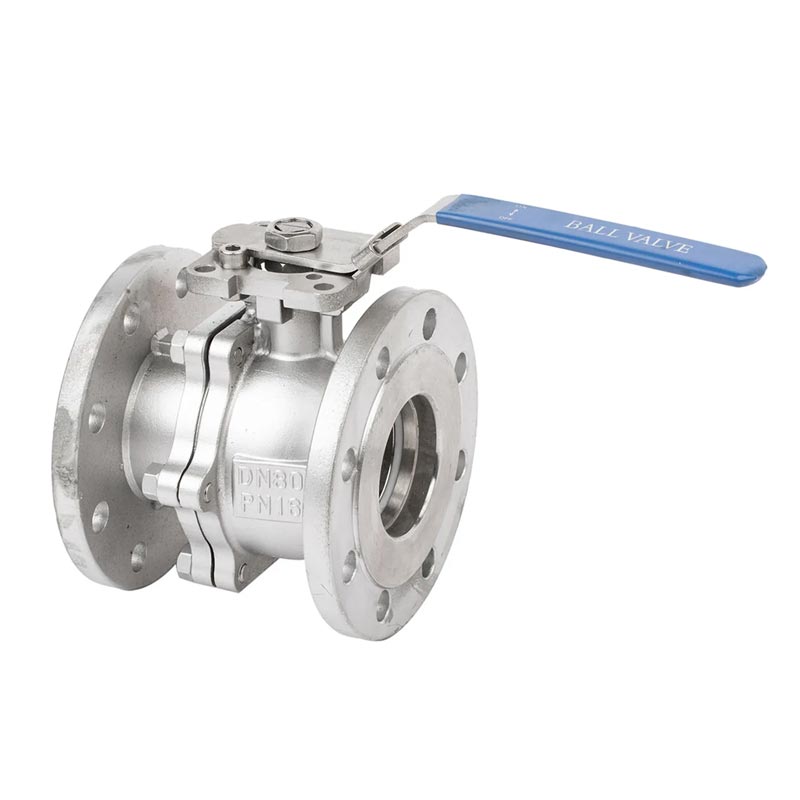

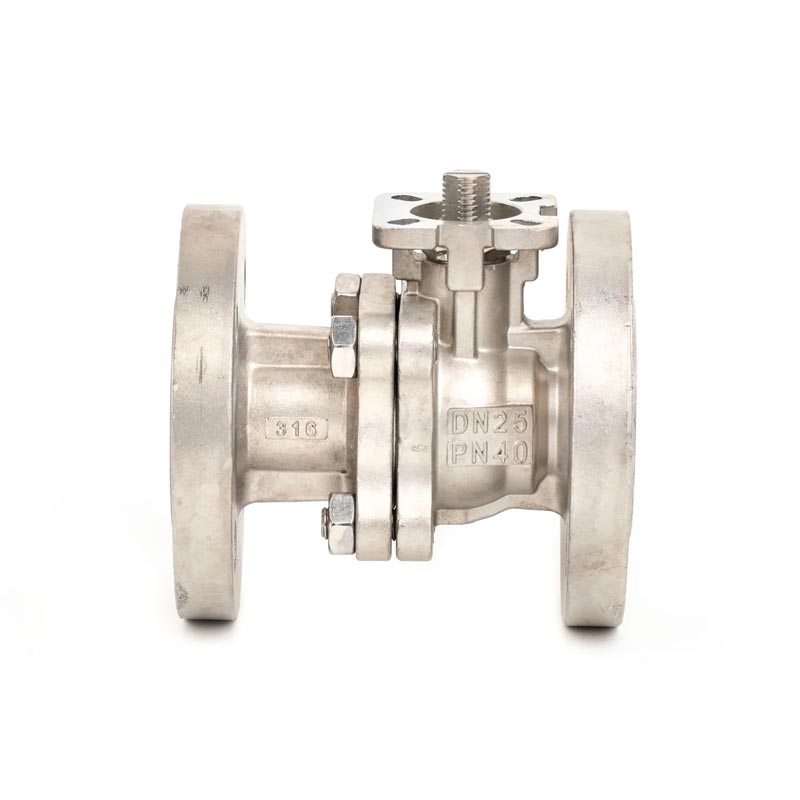

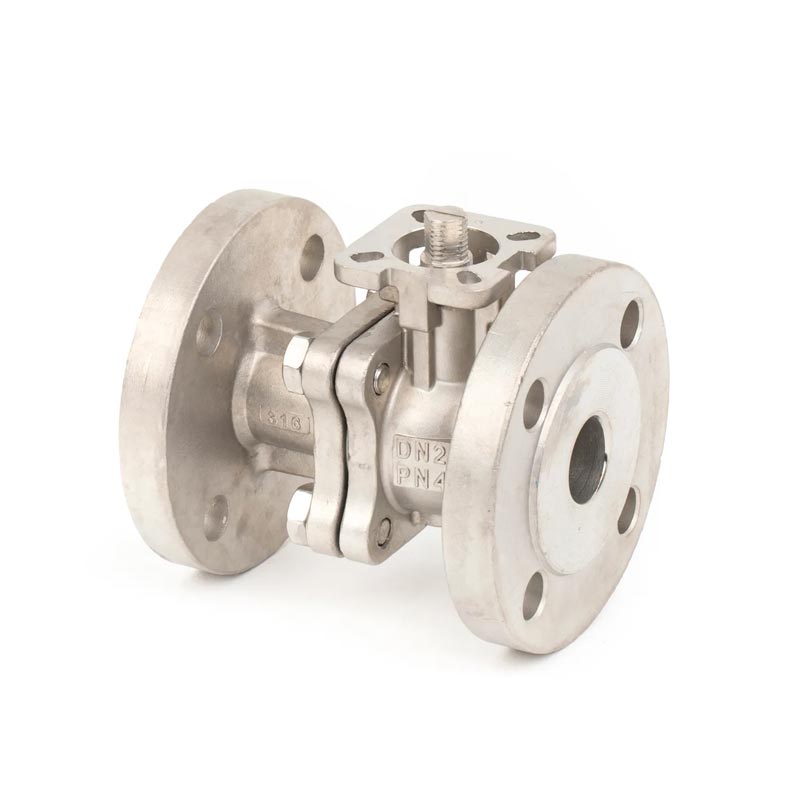

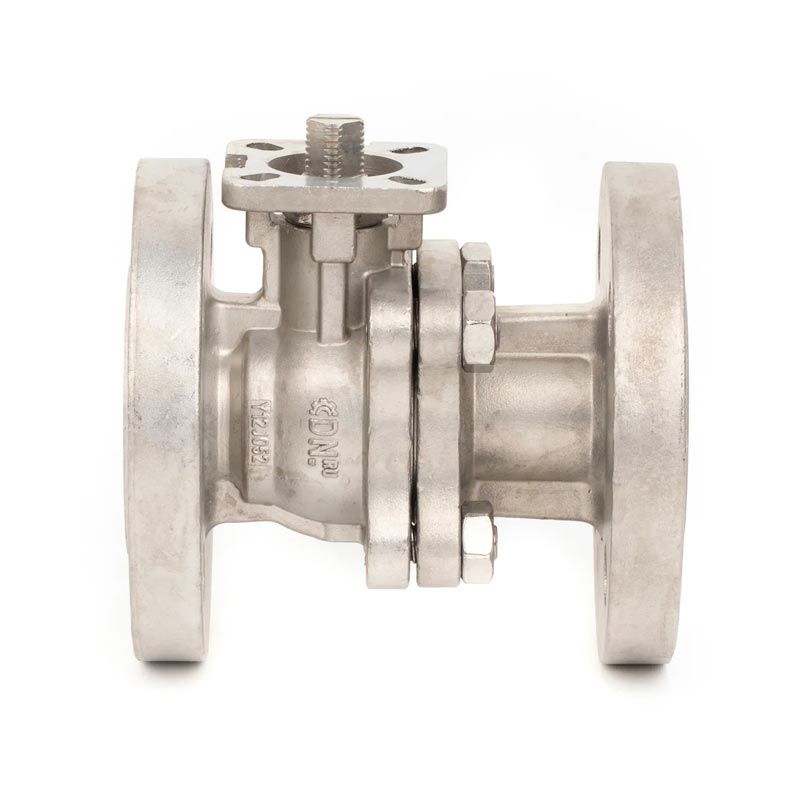

Joepai trwały zawór kulowy ze stali nierdzewnej PN16/40 2 szt. DIN z podkładką do bezpośredniego montażu ISO5211 jest dwuczęściowy zawór kulowy ze stali nierdzewnej zaprojektowany i wykonany w oparciu o normy DIN, nadaje się do różnych scenariuszy kontroli płynów przemysłowych. 2 szt. DIN Zawór kulowy kołnierzowy ze stali nierdzewnej wykonany jest z wysokiej jakości stali nierdzewnej i ma najlepszą odporność na korozję i odporność na wysokie ciśnienie na rynek. Jest szeroko stosowany w przemyśle naftowym, chemicznym, gazie ziemnym, żywności, przemysł farmaceutyczny, uzdatniania wody i inne, szczególnie odpowiednie do środowisk pracy wymagających częstego otwierania i zamykania oraz wysokich wymagania dotyczące zerowych wycieków.
Norma projektowa: ASME B16.34
Kołnierz końcowy: DIN2633 PN16
Twarzą w twarz: BS EN558-1 DIN3202 F4/F5
Kontrola i testowanie:API598/EN 12266
MATERIAŁ: STAL WĘGLOWA WCB/DIN1.0619
STAL NIERDZEWNA 304/1.4308
STAL NIERDZEWNA 316/1.4408
Ciśnienie robocze: DN15 ~ DN50 PN40; DN65 ~ DN100 PN16
Pełne porty
Podkładka do bezpośredniego montażu ISO5211
Konstrukcja trzpienia odporna na wydmuch
Urządzenie antystatyczne
Urządzenie blokujące
Operacja: ręczna lub siłownik
Casting inwestycyjny
Temperatura pracy: -20 ℃ ~ 150 ℃
Odpowiednie medium: woda, olej, gaz
1. Górnictwo i hutnictwo
2. Przemysł węglowy i mułowy
3. Przemysł papierniczy
4. Elektrownia
5. Przemysł naftowy i chemiczny
6. Przemysł nawozowy i farmaceutyczny
7. Przemysł ściekowy, osadowy i oczyszczalni ścieków

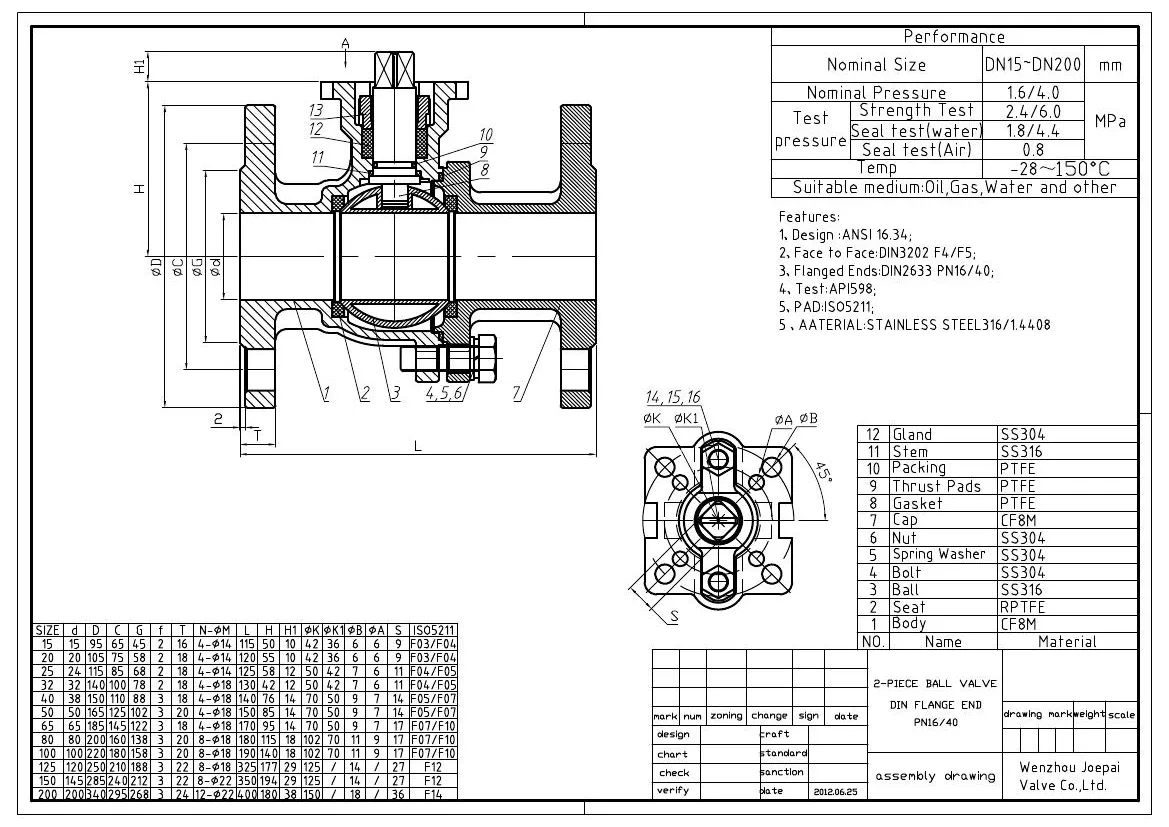

| 1 | Ciało | WCB/CF8/CF8M | 9 | Podkładki oporowe | WCB/CF8/CF8M |
| 2 | Siedziba | PTFE | 10 | Uszczelka | WCB/CF8/CF8M |
| 3 | Piłka | SS304/SS316 | 11 | Trzon | SS304/SS316 |
| 4 | Śruba | SS304/SS316 | 12 | Gruczoł | SS304/SS316 |
| 5 | Podkładka sprężysta | SS304/SS316 | 13 | Nakrętka | SS304/SS316 |
| 6 | Nakrętka | SS304/SS316 | 14 | Podkładka sprężysta | SS304/SS316 |
| 7 | Czapka | WCB/CF8/CF8M | 15 | Dźwignia | SS |
| 8 | Uszczelka | WCB/CF8/CF8M |
| DN | d | D | C | G | f | T | N-M | L | H | W | K | Mama |
| 15 | 15 | 95 | 65 | 45 | 2 | 16 | 4-14 | 115 | 76 | 150 | 42 | M5 |
| 20 | 20 | 105 | 75 | 58 | 2 | 18 | 4-14 | 120 | 78 | 150 | 42 | M5 |
| 25 | 24 | 115 | 85 | 68 | 2 | 18 | 4-14 | 125 | 90 | 180 | 42 | M5 |
| 32 | 32 | 140 | 100 | 78 | 2 | 18 | 4-18 | 130 | 94 | 180 | 50 | M6 |
| 40 | 38 | 150 | 110 | 88 | 3 | 18 | 4-18 | 140 | 124 | 244 | 70 | M8 |
| 50 | 46 | 165 | 125 | 102 | 3 | 20 | 4-18 | 150 | 132 | 244 | 70 | M8 |
| 65 | 62 | 185 | 145 | 122 | 3 | 18 | 4-18 | 170 | 170 | 285 | 70 | M8 |
| 80 | 74 | 200 | 160 | 138 | 3 | 20 | 8-18 | 180 | 180 | 285 | 102 | M10 |
| 100 | 93 | 220 | 180 | 158 | 3 | 20 | 8-18 | 190 | 194 | 285 | 102 | M10 |
| 125 | 120 | 250 | 210 | 188 | 3 | 22 | 8-18 | 325 | 225 | 750 | 125 | M12 |
| 150 | 145 | 285 | 240 | 212 | 3 | 22 | 8-22 | 350 | 275 | 750 | 125 | M12 |
| 200 | 200 | 340 | 295 | 168 | 3 | 24 | 12-22 | 400 | 340 | 1000 | 125 | M12 |
