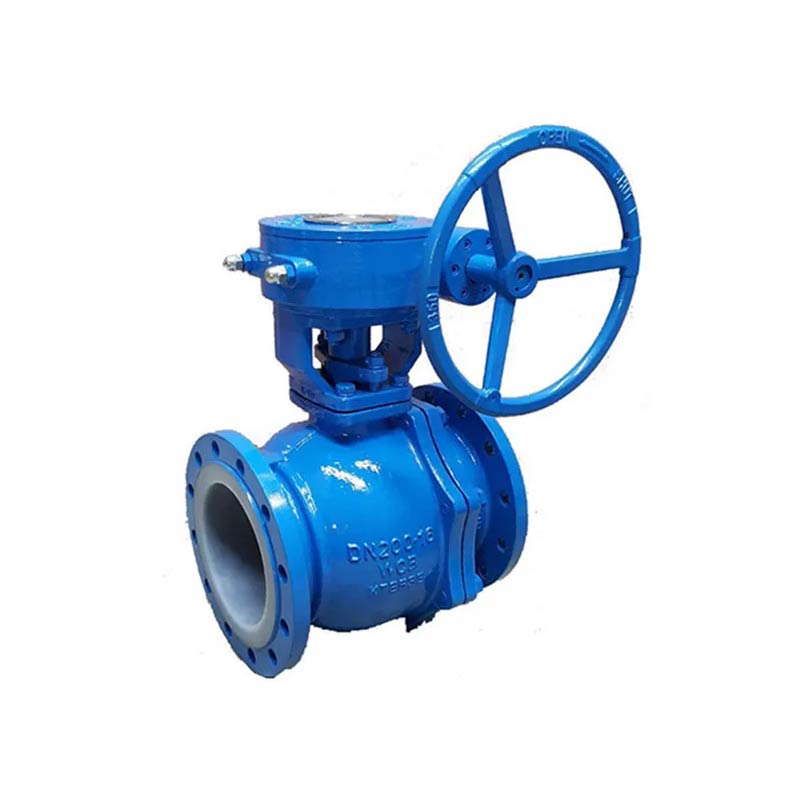

Trwałe zawory kulowe JOEPAI z przekładnią zębatą ze staliwa pokrytego PTFE-PFA PN16 i wtyczka są takie same rodzaj zaworu, ale z drugiej strony sposób otwierania/zamykania zaworu Zawór kulowy to kula z okrągłym otworem, która obraca się wraz z zaworem pręt umożliwiający otwieranie i zamykanie zaworu
Wdrażaj pełne monitorowanie jakości procesu, skrupulatnie i wszechstronnie
testowanie!
Skuteczna wewnętrzna kontrola kosztów zmniejsza wydatki i przynosi korzyści klientom!
Zaawansowana linia produkcyjna, wystarczające zaopatrzenie, skrócony czas dostawy!

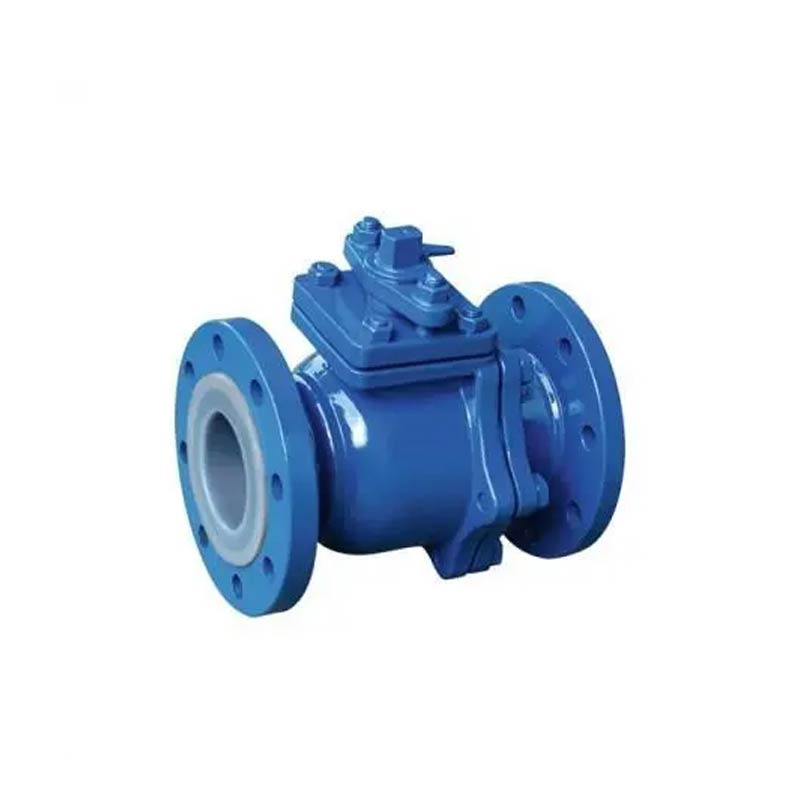

1. Zawory kulowe 2-częściowe z wykładziną PTFE-PFA PN16 mają wysoką stabilność chemiczną i mogą być
stosowane w jakimkolwiek innym silnie korozyjnym środowisku z wyjątkiem topionych metali alkalicznych
i elementy F
2. Przyjmuje konstrukcję kulki dryfującej o pełnej średnicy, aby zapewnić zerowy wyciek
zamknięcie zaworu w całym zakresie ciśnień i jest również stosowane
na konserwację rurociągów
3. Kombinacja prętów kulowych otwierających i zamykających do odlewów zaworów
eliminuje uderzenia i naciski, zapewniając bezpieczne użytkowanie
4. Zwarta i rozsądna konstrukcja oraz minimalna komora prześwitu zmniejszają
utrzymanie nośnika. W połączeniu ze specjalną technologią formowania,
powierzchnia uszczelniająca jest delikatna i idealna. I użyj uszczelnienia PTFE, aby zapewnić zero
nieszczelność zaworu
5. Konstrukcje dwuczęściowe i trzyczęściowe nadają się do różnych rurociągów
systemów i warunków pracy. Trzyczęściowy zawór kulowy oddziela
korpus zaworu z obu stron, co umożliwia szybką wymianę i konserwację
KONSTRUKCJA TRZEWIKA ODPORNA NA WYDUMANIE
OBSŁUGA DŹWIGNI/URZĄDZENIA BLOKUJĄCEGO/OBSŁUGA PRZEKŁADNI
ODLEW INWESTYCYJNY
NORMA MATERIAŁOWA: S45C/ASTM A216 GR-WCB/DIN1.00619
SS316/ASTM A351 GR-CF8M/DIN1.4408
SS304/ASTM A351 GR-CF8/DIN1.4308
| Nazwa/materiał | WCB | CF8 | CF3 | CF8M | CF3M |
| Ciało | WCB | CF8 | CF3 | CF8M | CF3M |
| Kula/Trzon | WCB | CF8 | CF3 | CF8M | CF3M |
| Prążkowany | FEP/PFA/PO/PTFE | ||||
| Siedziba | PTFE / RPTFE | ||||
| Śruba/nakrętka | B7/2H | B8/8 | B8/8 | B8M/8M | B8M/8M |
| Standard projektowania i produkcji | HG/T3704, GB/T12237 | API6D | ||
| Standard wymiarów FTF | HG/T3704, GB/T12221 | ASME B16.10 | ||
| Kołnierz standardowy | HG/T20592, GB/T9119 | ASME B16.5, JIS B2220 | ||
| Standard kontroli i testów | HG/T13927, JB/T9092 | API598 | ||
| Normalna średnica | DN15 ~ DN350 | 1/2”~14” | ||
| Normalne ciśnienie | 1,0 MPa | 1,6 MPa | 150 funtów | |
| Ciśnienie próbne | Test powłoki | 1,5 MPa | 1,5 MPa | 1,5 MPa |
| Próba wysokiego ciśnienia | 1,1 MPa | 1,1 MPa | 1,1 MPa | |
| Próba niskiego ciśnienia | 0,6 MPa | 0,6 MPa | 0,6 MPa | |
| Zakres temperatur | FEP: -29 ℃ ~ 120 ℃, PFA: -29 ℃ ~ 180 ℃, PTFE: -29 ℃ ~ 150 ℃ | |||
| Odpowiednie medium | Silne medium korozyjne: Kwas solny, Kwas azotowy, Kwas fluorowodorowy, ciekły chlor, kwas siarkowy i woda królewska itp. | |||
| DN (mm | PNS (cale) | L | D | D1 | D2 | f | b | Z-Φd | Do | H |
| PN1,0 MPa/1,6 MPa | ||||||||||
| 15 | 1/2 | 140 | 95 | 65 | 45 | 3 | 15 | 4-14 | 140 | 90 |
| 20 | 3/4 | 140 | 105 | 75 | 55 | 3 | 17 | 4-14 | 140 | 100 |
| 25 | 1 | 150 | 115 | 85 | 65 | 3 | 17 | 4-14 | 180 | 105 |
| 32 | 1-1/4 | 165 | 140 | 100 | 75 | 3 | 19 | 4-18 | 180 | 120 |
| 40 | 1-1/2 | 180 | 150 | 110 | 85 | 3 | 19 | 4-18 | 225 | 140 |
| 50 | 2 | 200 | 165 | 125 | 100 | 3 | 21 | 4-18 | 225 | 150 |
| 65 | 2-1/2 | 220 | 185 | 145 | 120 | 3 | 21 | 4-18 | 360 | 160 |
| 80 | 3 | 250 | 200 | 160 | 135 | 3 | 21 | 8-18 | 420 | 215 |
| 100 | 4 | 280 | 220 | 180 | 155 | 3 | 23 | 8-18 | 420 | 240 |
| 125 | 5 | 320 | 250 | 210 | 185 | 4 | 24 | 8-18 | 520 | 250 |
| 150 | 6 | 360 | 285 | 240 | 210 | 4 | 26 | 8-23 | 520 | 290 |
| 200 | 8 | 400 | 340 | 295 | 265 | 4 | 26 | 8.12-23 | 240 | 340 |
| 250 | 10 | 450 | 395 | 350 | 320 | 4 | 28 | 12-23/26 | 240 | 380 |
