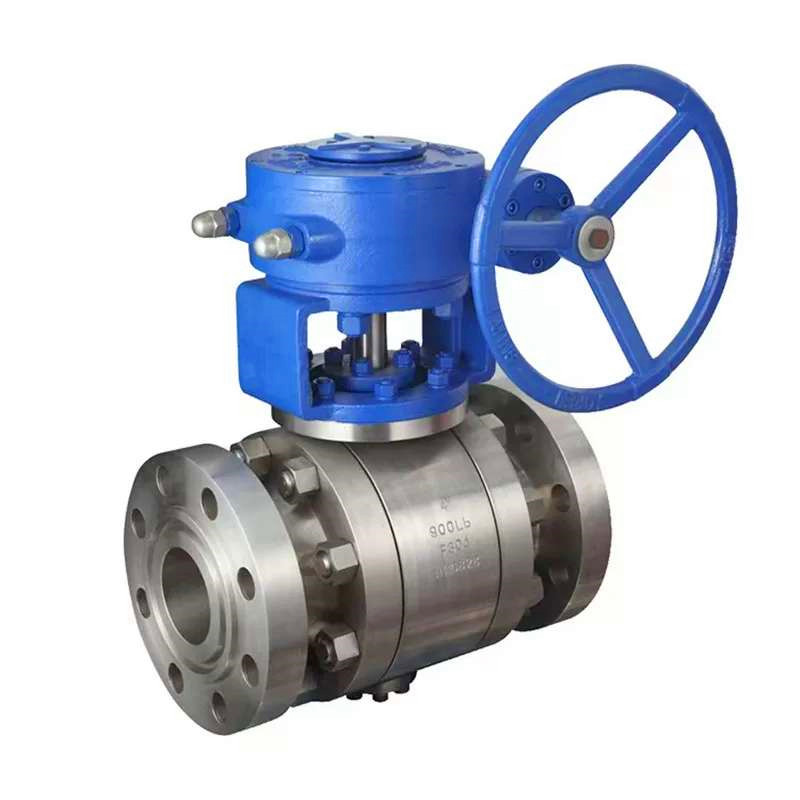

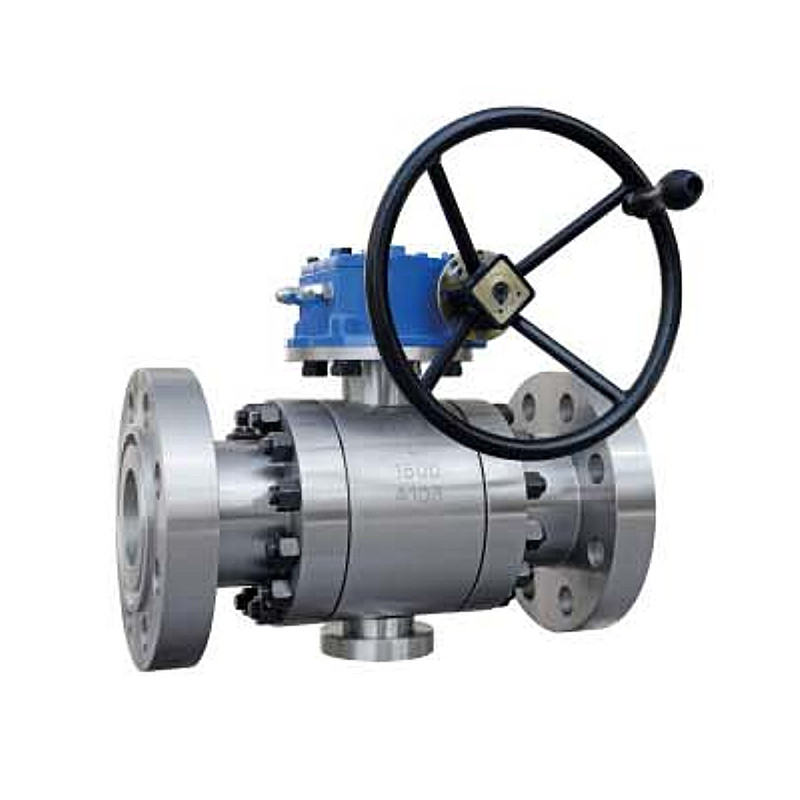

3-częściowe zawory kulowe z kołnierzem, kute ze stali nierdzewnej

3-częściowe zawory kulowe z kołnierzem JOEPAI, kute ze stali nierdzewnej, składają się z trzech elementów, ułatwiających demontaż i konserwację. Części wewnętrzne można wymieniać bez demontażu całego rurociągu, co znacznie skraca czas i koszty konserwacji. Korpus zaworu wykonany jest ze stali nierdzewnej ASTM A182 F304 lub F316L, charakteryzującej się dużą wytrzymałością i dobrą odpornością na korozję. W zastosowaniach przemysłowych, w których występują trudne warunki, takie jak wysokie ciśnienie, wysoka temperatura lub media korozyjne, kute zawory kulowe ze stali nierdzewnej są często bardziej niezawodnym wyborem niż zawory odlewane. W przeciwieństwie do większości zaworów kulowych, w których stosuje się procesy odlewania, zawory kute znacznie poprawiają ich wytrzymałość konstrukcyjną i odporność na ciśnienie dzięki unikalnej metodzie produkcji. Wybierz kuty zawór kulowy do trudnych warunków, w których bezpieczeństwo, niezawodność i maksymalna wytrzymałość nie podlegają negocjacjom.

Cechy produktu

• Kuty materiał stalowy: Korpus zaworu, kula i trzpień są wykonane z wysokiej jakości kutej stali nierdzewnej (F304, F316) , poddanej precyzyjnej obróbce w celu wyeliminowania wad odlewniczych, zapewniając wysoką wytrzymałość i dobrą odporność na korozję.

• Konstrukcja z pełnym portem: Konstrukcja z pełnym portem optymalizuje ścieżkę przepływu płynu, zmniejsza straty ciśnienia i poprawia skuteczność kontroli przepływu.

• Zawory kulowe o konstrukcji kulowej montowanej na czopie (stałej), zapewniającej stabilność kuli podczas pracy, co zmniejsza zużycie elementów uszczelniających.

• Połączenie kołnierzowe: Przyjmuje połączenie kołnierzowe RF (z podwyższoną powierzchnią) zgodne z normami ASME B16.5, zapewniając niezawodny i szczelny montaż.

• Niezawodne uszczelnienie: W gnieździe zaworu zastosowano materiały uszczelniające z PTFE, PEEK lub metalu, aby zapewnić uszczelnienie o zerowym wycieku w warunkach wysokiego ciśnienia i wysokiej temperatury.

• Konstrukcja ognioodporna: jest zgodna z normami bezpieczeństwa przeciwpożarowego API 607, utrzymując skuteczność uszczelniania nawet w ekstremalnych warunkach, takich jak pożary, aby zapewnić bezpieczeństwo systemu.

• Konstrukcja trzpienia odporna na wydmuchanie i antystatyczna: Wyposażona w urządzenia antystatyczne i trzpienie odporne na wydmuch w celu zwiększenia bezpieczeństwa elektrycznego i stabilności działania.

• Wiele trybów pracy: Opcjonalna obsługa ręczna lub sterowanie automatyczne, takie jak siłowniki pneumatyczne, elektryczne lub hydrauliczne, aby spełnić wymagania różnych scenariuszy zastosowań.

• Konstrukcja o niskim oporze przepływu: Gładki wewnętrzny kanał przepływu zmniejsza opór przepływu, skutecznie obniżając zużycie energii i poprawiając wydajność systemu.

Dane techniczne

• Średnica nominalna: 2" ~ 36" (DN50 do DN900)

• Ciśnienie nominalne: 600LB do 2500LB

• Temperatura pracy: -29 ℃ do 425 ℃

• Materiał: stal kuta (A105, F304, F316)

• Materiały uszczelniające: PTFE, RPTFE, PEEK, uszczelki metalowe

• Połączenie kołnierzowe zgodnie z normą ASME B16.5

• Tryby pracy: ręczny, pneumatyczny, elektryczny, hydrauliczny (opcjonalnie)

• Standardy projektowe: API 608, ASME B16.34

• Standard testowania: API 598

Pola aplikacji

• Ropa naftowa i gaz: stosowany w wysokociśnieniowych rurociągach przesyłowych ropy/gazu, rafineriach i zakładach przetwarzania gazu ziemnego.

• Przemysł chemiczny: Nadaje się do obsługi mediów korozyjnych, takich jak kwasy, zasady i roztwory soli.

• Energetyka: stosowany w systemach wody chłodzącej i rurociągach parowych w elektrowniach.

• Uzdatnianie wody i miejskie zaopatrzenie w wodę: Zapewnia bezpieczeństwo jakości wody i stabilne działanie systemu.

• Inżynieria offshore: Świetnie sprawdza się w środowisku wody morskiej, nadaje się do systemów kontroli płynów na platformach i statkach przybrzeżnych.

Główne materiały części

Korpus i końcówka:

Kuta stal węglowa ASTM A 105;

Kuta stal nierdzewna ASTM A 182 F 304 / F 304L;

Kuta stal nierdzewna ASTM A 182 F 316 / F 316L;

Stal stopowa ASTM A 182 F 11 / F 22

Kula i mostek:

ASTM A 182 F304 /  F316 (SS 304 / SS 316)

ASTM A 182 F304L /  F316L (SS 304L / SS 316L)

Gniazdo kulowe i uszczelka korpusu:

Dziewiczy PTFE / 25% wypełnienia szklanego - GFT / wypełnione węglem - CFT

PEEK / Delrin / Grafoil - Pierścień grafitowy

Pakowanie dławika:

Dziewiczy PTFE / 25% wypełnienia szklanego - GFT / wypełnione węglem - CFT

Grafoil - pierścionek grafitowy

Kołek i nakrętka:

ASTM A193 GR. B7/A 194 GR. 2H

SS 304 / SS 316

Główne wymiary

Klasa 600LB                                                                                                                                                                                                                                                                                                                   Jednostka: mm

Klasa 900LB                                                                                                                                                                                                                                                                                                                  Jednostka: mm
