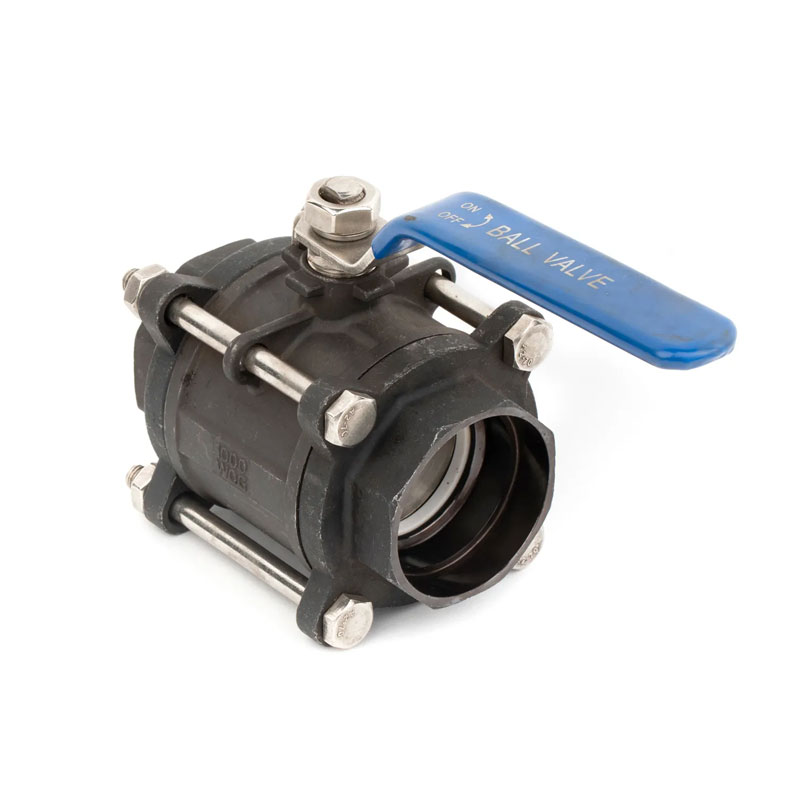

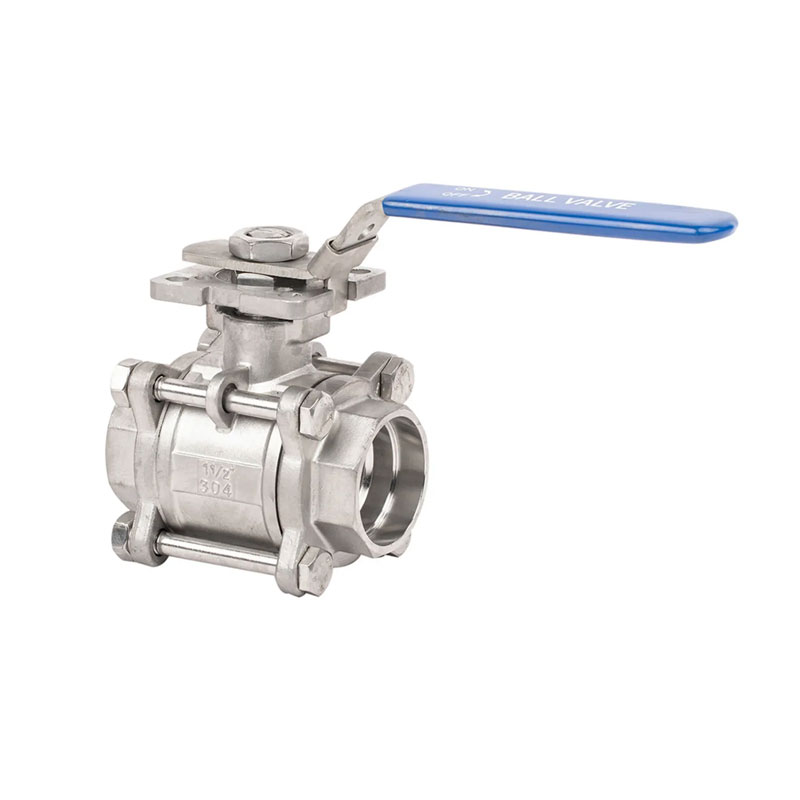

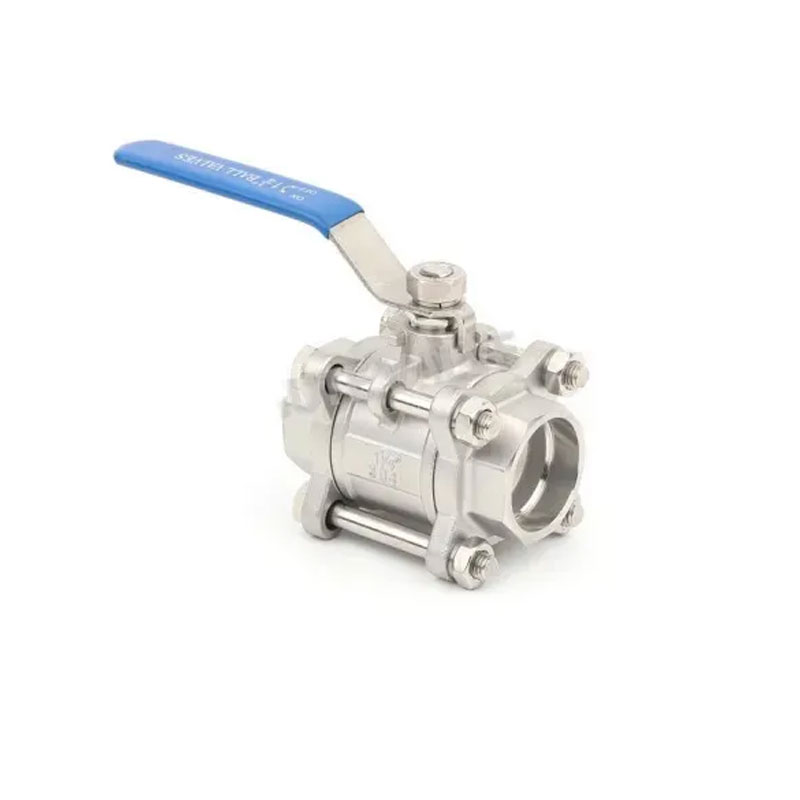

3 -częściowe zawory piłiowe z 3 -częściowymi gniazdami wykonane w Chinach to stosunkowo nowe rodzaj zaworu kulowego, który ma pewne unikalne zalety w swojej strukturze, takie jak Bez tarcia przełączanie, niskie zużycie uszczelniające oraz małe otwarcie i zamykanie moment obrotowy. Może to zmniejszyć specyfikacje towarzyszącego siłownikowi. Wyposażony w multi tuszyjący siłownik elektryczny, może osiągnąć regulację i ciasne cięcie medium. Szeroko dotyczy warunków pracy, takich jak ropa naftowa, substancja chemiczna, miejski i drenaż, które wymagają ścisłego odcięcie.
Głównymi cechami 3 -częściowych zaworów kulowych spawania gniazda to ich kompakt Struktura, łatwa eksploatacja i konserwacja, odpowiednie do ogólnej pracy pożywki takie jak woda, rozpuszczalniki, kwasy i gaz ziemny, a także media z trudnymi warunkami pracy, takimi jak tlen, nadtlenek wodoru, metan, i etylen. Korpus zaworu zaworu kulowego może być integralny lub modułowy.
| Parametr | Specyfikacja |
| Typ zaworu | Zawór kulowy gniazda 3PC |
| Zakres rozmiarów | 1/4 ” - 4” (DN8 - DN100) |
| Połączenie końcowe | Socket Spawa (SW) |
| Ocena ciśnienia | 1000 fali / pn63 |
| Materiał ciała | Stal nierdzewna CF8 / CF8M / stal węglowa WCB |
| Materiał siedzący | PTFE / RPTFE / PEEK |
| Typ operacji | Dźwignia ręczna / siłownik pneumatyczny / siłownik elektryczny |
| Standardy | ASME B16.11, API 598, ISO 5211 (opcjonalna podkładka montażowa) |
| Opcje | Design bezpieczny, podkładka montażowa ISO 5211, fotele wypełnione wnękami (fakultatywny) |
| 1 | CZAPKA | CF8M/CF8/WCB | 9 | Myjka pchnięcia | PTFE |
| 2 | Podkładka Bolt | SS304/SS/SS316 | 10 | USZCZELKA | PTFE |
| 3 | Sześciokręt | SS304/SS/SS316 | 11 | GRUCZOŁ | SS304/SS |
| 4 | ŚRUBA | SS304/SS/SS316 | 12 | Zlokalizowanie kawałka | SS304/SS |
| 5 | CIAŁO | CF8M/CF8/WCB | 13 | UCHWYT | SS304/SS |
| 6 | SIEDZIBA | PTFE | 14 | Orzech łodygi | SS304/SS |
| 7 | PIŁKA | SS316/SS304/SS | 15 | Plastikowa pokrywa | PLASTIKOWY |
| 8 | TRZON | SS316/SS304/SS |
| Dn | G | D | L | W | H |
| 15 | 1/2 " | 15 | 70 | 105 | 54 |
| 20 | 3/4 " | 20 | 84 | 105 | 63 |
| 25 | 1 " | 25 | 94 | 125 | 63 |
| 32 | 11/4 " | 32 | 112.5 | 140 | 84.5 |
| 40 | 11/2 " | 38 | 123 | 162 | 93 |
| 50 | 2 " | 49 | 145 | 162 | 101.5 |
| 65 | 21/2 " | 65 | 181 | 215 | 120 |
| 80 | 3 " | 80 | 186 | 224 | 125 |
| 100 | 4 ” | 100 | 220 | 251 | 180 |
