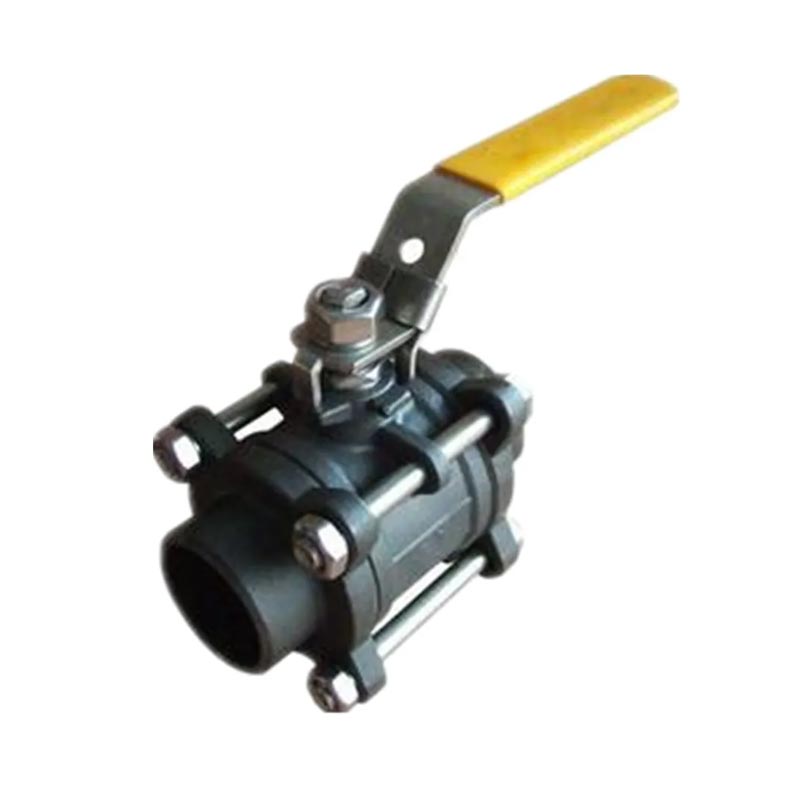

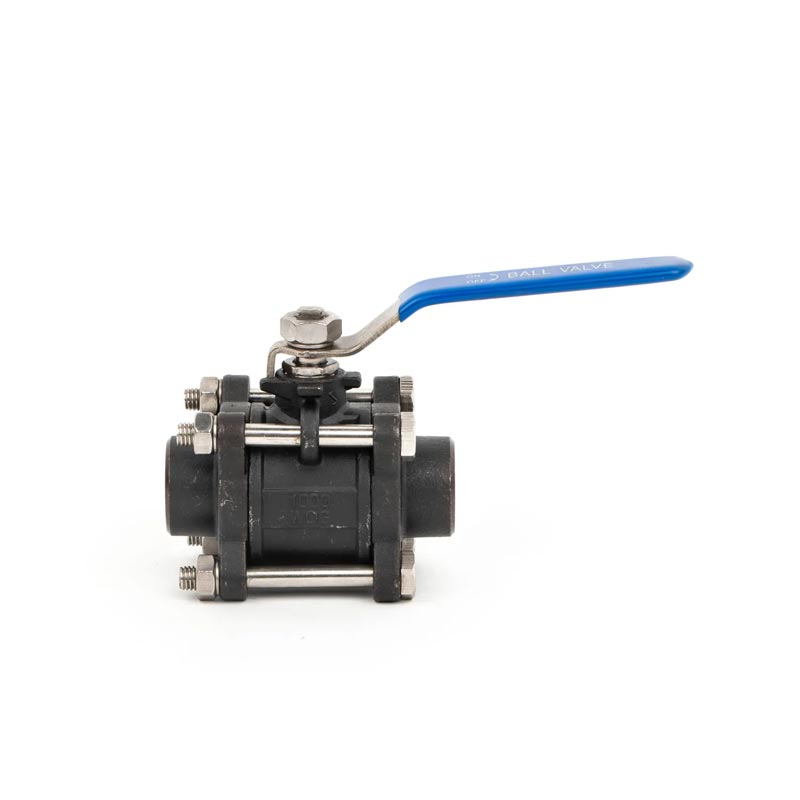

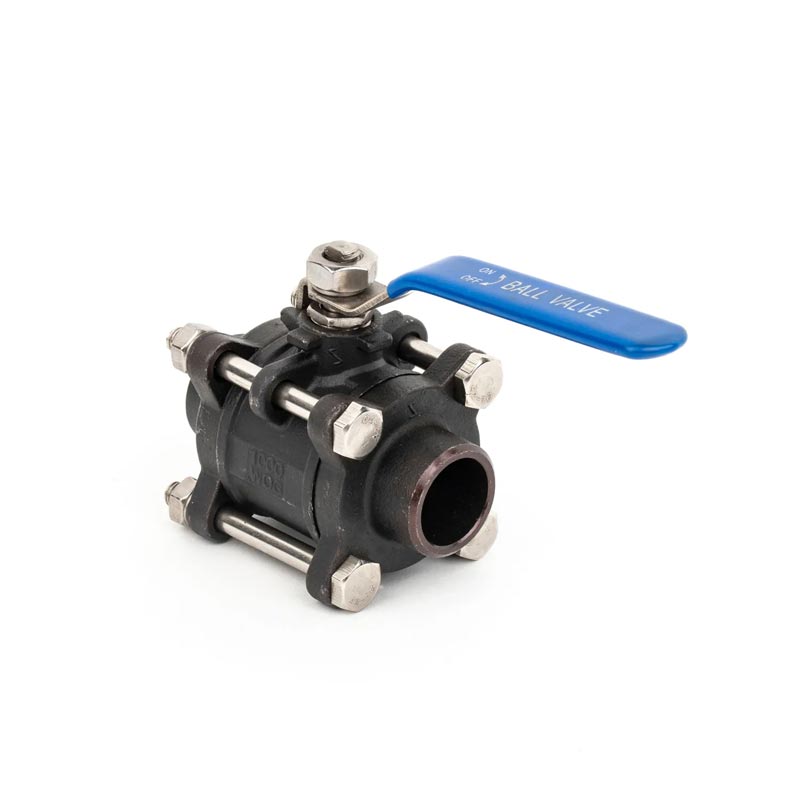

3-PC Sawed Salded Ends Joepai Salded Ends PN64 oferuje lepsze wydajność zastosowań pod wysokim ciśnieniem, zapewniając trwałe i niezawodne Kontrola płynów w branżach takich jak ropa i gaz, przetwarzanie chemiczne, zasilanie Generowanie i obróbka wody. Z solidnym 3-częściowym projektem, spawany Kończy się i budowność bezpiecznej ogniowej, ten zawór jest zaprojektowany, aby spotkać się z najwięcej wymagające wymagania. Wybierz Joepai na wiodącą w branży jakość, innowacje i wsparcie.
Standard wątku: NPT, BSPT, DIN259, DIN2999, ISO228 Klasa A
Maksymalne ciśnienie: 6,4mpa
Zakres temperatur: -20C ~ 232C
Odpowiednie medium: woda, olej, powietrze i niektóre żrące płyny
Wydmuchowy STEM/pełny port
Ciało castingowe inwestycyjne
1000psi (PN64) W.O.G
Standard materiałowy: S45C/ASTM A216 GR-WCB/DIN1.00619
SS316/ASTM A351 GR-CF8M/DIN1.4408
SS304/ASTM A351 GR-CF8/DIN1.4308
| 1 | CZAPKA | CF8M/CF8/WCB | 8 | TRZON | SS316/SS304SS |
| 2 | Podkładka Bolt | SS304/SS/SS316 | 9 | Myjka pchnięcia | PTFE |
| 3 | Sześciokręt | SS304/SS/SS316 | 10 | USZCZELKA | PTFE |
| 4 | ŚRUBA | SS304/SS/SS316 | 11 | GRUCZOŁ | SS304/SS |
| 5 | CIAŁO | CF8M/CF8/WCB | 12 | Sprężyna | SS304/SS |
| 6 | SIEDZIBA | PTFE | 14 | Orzech łodygi | SS304/SS |
| 7 | PIŁKA | SS316/SS304/SS | 15 | Tylko blok | SS |
| Dn | G | D | L | W | H1 | H2 | E1 | E2 | Ra | RB |
| 6 | 1/4 " | 6 | 60 | 9 | 9 | 40 | R3 | R3 | 18 | 21 |
| 10 | 3/8 " | 10 | 60 | 9 | 9 | 40 | R3 | R3 | 18 | 21 |
| 15 | 1/2 " | 14 | 75 | 9 | 9 | 40 | R3 | R3 | 18 | 21 |
| 20 | 3/4 " | 19 | 80 | 9 | 9 | 45 | R3 | R3 | 18 | 21 |
| 25 | 1 " | 24 | 90 | 11 | 11 | 55 | R3 | R3.5 | 21 | 25 |
| 32 | 11/4 " | 32 | 110 | 11 | 11 | 60 | R3 | R3.5 | 21 | 25 |
| 40 | 11/2 " | 38 | 120 | 14 | 14 | 75 | R3.5 | R4.5 | 25 | 35 |
| 50 | 2 " | 50 | 140 | 14 | 14 | 83 | R3.5 | R4.5 | 25 | 35 |
| 65 | 21/2 " | 65 | 185 | 17 | 17 | 108 | R3.5 | R4.5 | 25 | 35 |
| 80 | 3 " | 80 | 205 | 17 | 17 | 116 | R4.5 | R5.5 | 35 | 51 |
| 100 | 4 ” | 98 | 240 | 22 | 22 | 130 | R4.5 | R5.5 | 35 | 51 |
Aby zrozumieć kierunek rurociągu, zmierz falowanie terenu wzdłuż rurociągu i długości rurociągu, konieczne jest rozpoczęcie od punktu początkowego rurociągu i ustawić cały stos i dodatkowe stosy wzdłuż linii środkowej. Ta praca nazywa się pomiarem i ustawieniem pali. Kontrola 3-PC Sawored Salded Ends zawór kulowy PN64 sprawi, że rurociąg będzie lepszy.
Zaczynamy od punktu początkowego i ustawiamy stos każdej liczby całkowitej zgodnie z przepisami, która nazywa się całym stosem. Odstępy całego stosu można określić na podstawie odpychania i właściwości terenu. Kiedy teren znacznie się rozpadnie, odstępy między całym stosem wynoszą zwykle 20 m i 30 m; Gdy teren jest stosunkowo płaski, odstępy można ustawić na 50 m, ale długość nie powinna przekraczać 50 m. Po naszym przetwarzaniu 3-PC Sawed Salded Ends zawór piłki PN64 może poprawić rurociąg.
