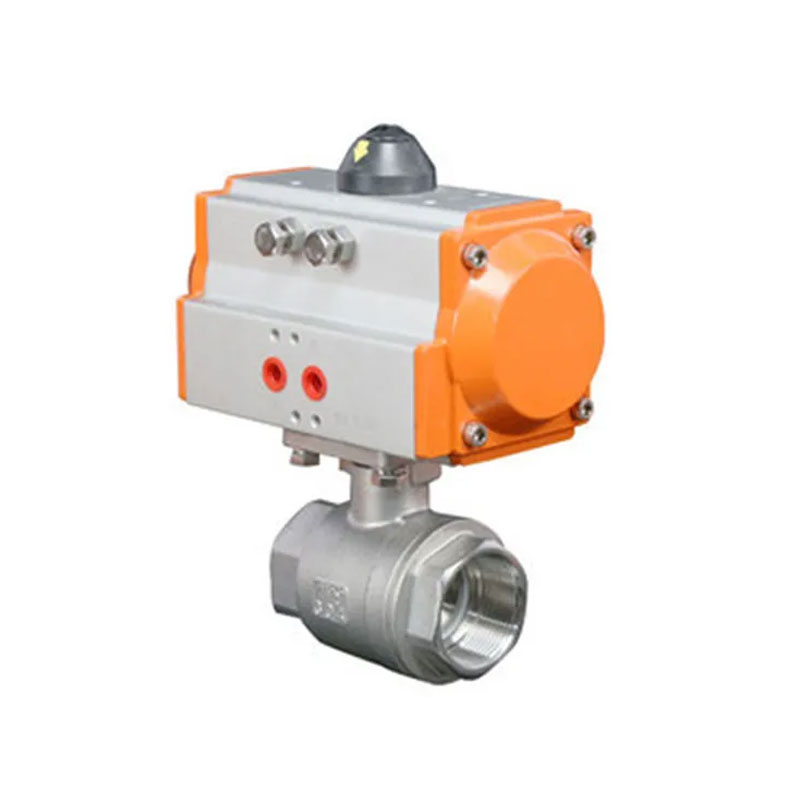

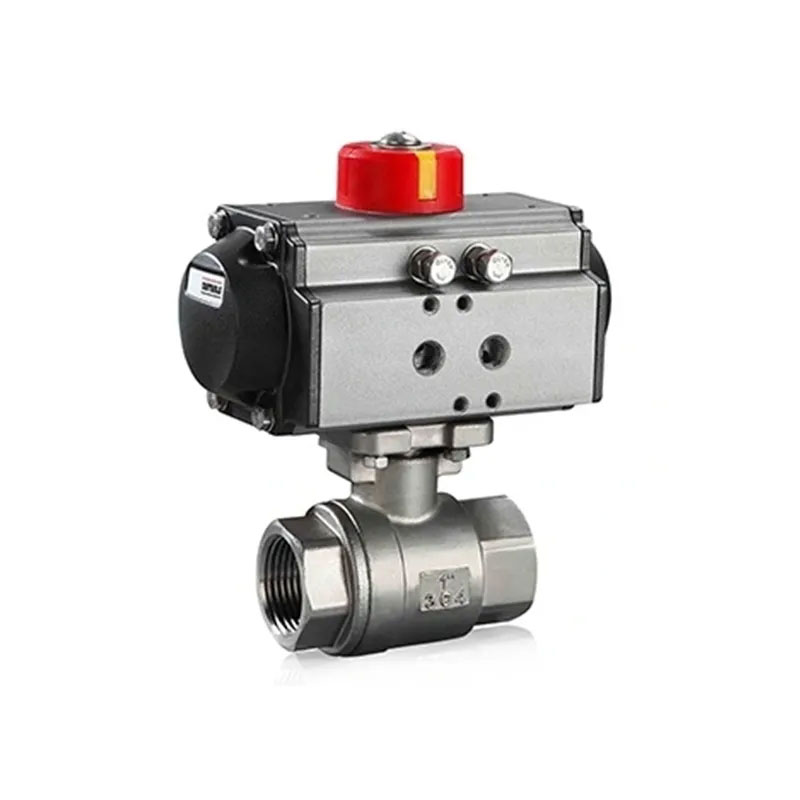

W Joepai specjalizujemy się w dostarczaniu 2-PC gwintowanych ze stali nierdzewnej Pneumatyczne zawory kulkowe, które łączą niezawodność stali nierdzewnej konstrukcje o wygodę napędu pneumatycznego, zaprojektowane specjalnie do automatycznej kontroli płynów w różnych systemach przemysłowych. Jego gwintowany Połączenie sprawia, że instalacja jest prosta i szybka, dzięki czemu jest idealnym zaworem dla systemy rurociągów w branżach wymagających kontroli automatyzacji, takich jak Chemia, obróbka wody, HVAC itp.
Projekt konstrukcyjny 2PC
Pełny otwór
Specyfikacje produktu: 114 "-3
Projektowanie struktury anty -statycznej
Presja robocza: 1000psi
Wyposażony w platformę urządzeń bezpośrednich napędu ISO5211
Gwintowany koniec może być wykonany z materiałów BSPT, NPT, DIN2999
Standard wątku: NPT, BSPT, DIN259, DIN2999, ISO228 Klasa A
Maksymalne ciśnienie: 1000psi (PN64) W.O.G
Zakres temperatur: -20C ~ 232C
Odpowiednie medium: woda, olej, powietrze i niektóre żrące płyny
Pełny port
ISO5211 Bezpośrednie montaż
Wydmuchowy STEM/pełny port
Urządzenie blokujące
Oeracja: Podręcznik lub siłownik
Ciało castingowe inwestycyjne
Standard materiałowy: S45C/ASTM A216 GR-WCB/DIN1.00619
SS316/ASTM A351 GR-CF8M/DIN1.4408
SS304/ASTM A351 GR-CF8/DIN1.4308
· Branża świetlna
· Żywność i napoje
· Farmaceutyka
· Ropa i gaz ziemny
· Metallurgia i separacja powietrza
· Making miazgi i papieru
· Oczyszczanie wody i ścieków
· Elektrownia i system wytwarzania energii
· Drobne chemikalia
| 1 | Ciało | WCB/CF8M/CF8 | 8 | Uszczelka | PTFE |
| 2 | Czapka | WCB/CF8M/CF8 | 9 | Gruczoł | SS304/SS |
| 3 | Siedziba | PTFE | 10 | Uchwyt | SS304/SS |
| 4 | Piłka | SS316/SS304/SS | 11 | Sprężyna | SS304/SS |
| 5 | Trzon | SS316/SS304/SS | 12 | Orzech łodygi | SS304/SS |
| 6 | Uszczelka | PTFE | 13 | Blokujący kawałek | SS304/SS |
| 7 | Myjka pchnięcia | PTFE | 14 | Plastikowa pokrywa | Plastikowy |
| NPS | Dn | D | L | H | H1 | Ra | RB | Ra | RB | K |
| 1/2 " | 15 | 15 | 62 | 38 | 9 | 18 | 21 | 3 | 3 | 9 |
| 3/4 " | 20 | 20 | 75 | 41 | 9 | 18 | 21 | 3 | 3 | 9 |
| 1 " | 25 | 25 | 85 | 58 | 11 | 21 | 25 | 3 | 3.5 | 11 |
| 11/4 " | 32 | 30 | 91 | 60 | 11 | 21 | 25 | 3 | 3.5 | 11 |
| 11/2 " | 40 | 38 | 105 | 75 | 14 | 25 | 35 | 3.5 | 4.5 | 14 |
| 2 " | 50 | 49 | 120 | 80 | 14 | 25 | 35 | 3.5 | 4.5 | 14 |
1: Rodzaj medium, temperatura, ciśnienie.
2: Rodzaje siłowników pneumatycznych: podwójne działanie, pojedyncze działanie.
3: Wymagane akcesoria: Zawór elektromagnesu, lokalizator, sprzężenie zwrotne sygnału, powietrze
Triad przetwarzania źródłowego, mechanizm ręczny.
4: Wymagana średnica zaworu, ciśnienie, metoda jazdy, metoda połączenia,
Typ konstrukcyjny i główne materiały składowe zaworu.
