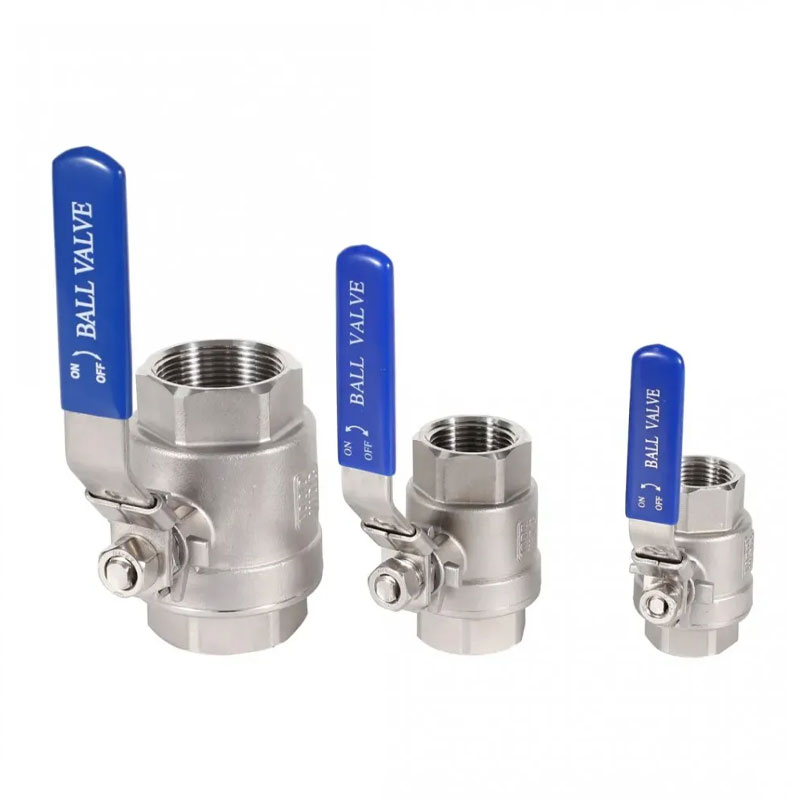

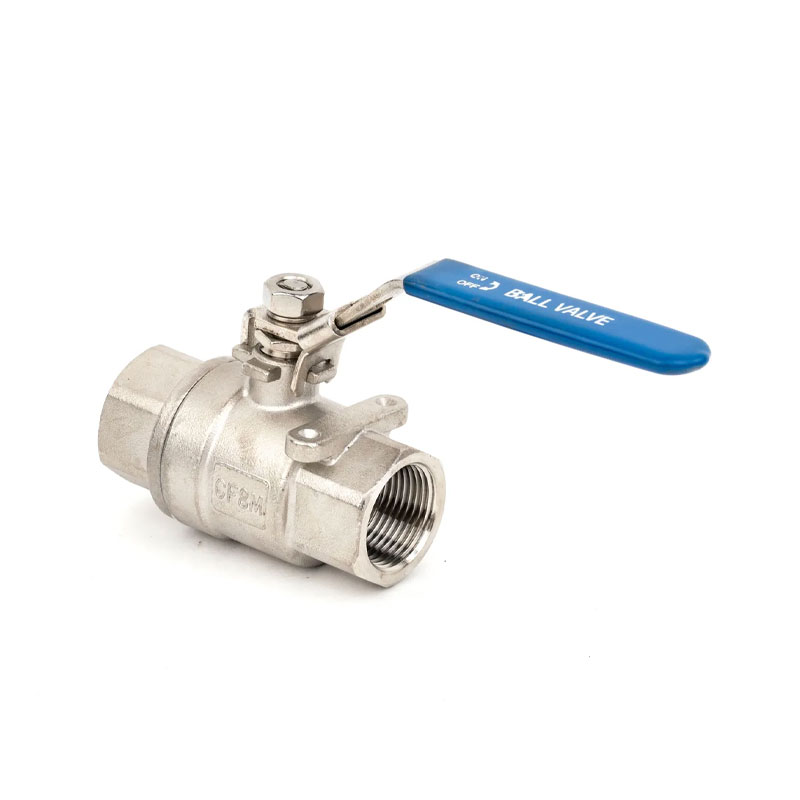

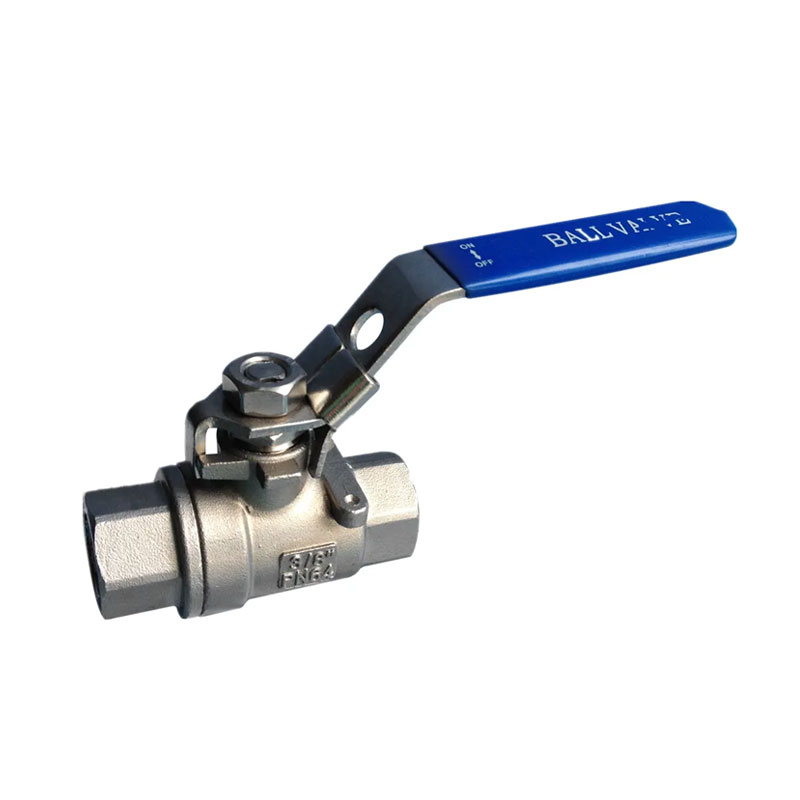

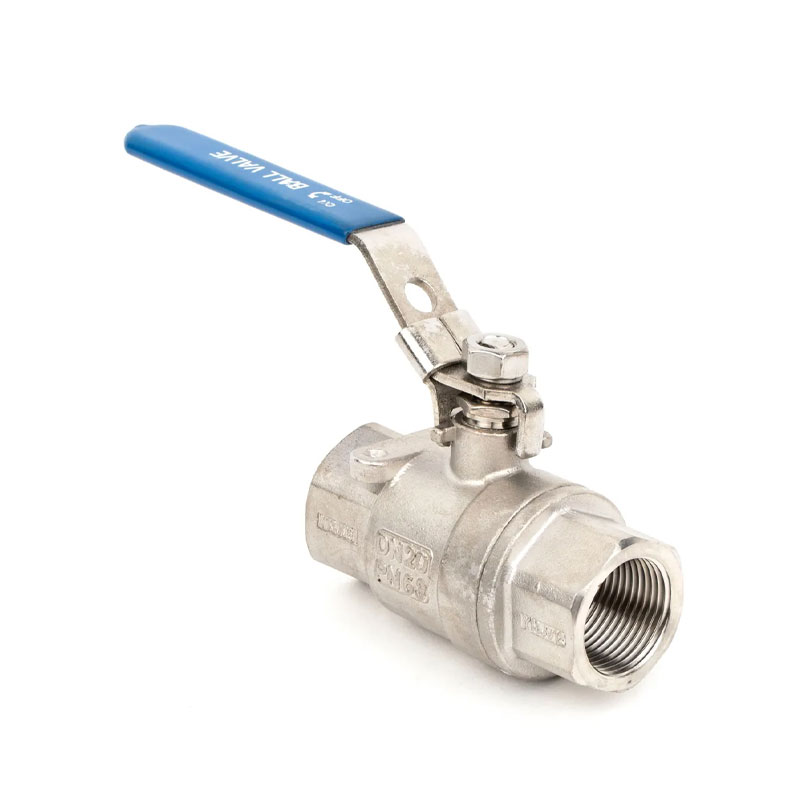

Najważniejsze dane techniczne 2PC 1000WOG PSI gwintowanego zaworu kulowego ze stali nierdzewnej są wymienione poniżej w celu szybkiego wyboru.
| Standard gwintu | NPT, BSPT, DIN259, DIN2999, ISO228 KLASA A |
|---|---|
| Maksymalne ciśnienie | 6,4 MPa (1000 PSI / PN64) |
| Zakres temperatur | -20°C ~ 232°C |
| Odpowiednie medium | Woda, olej, powietrze i niektóre żrące ciecze |
| Funkcje projektowe | Trzpień odporny na wydmuchanie / Pełny port |
| Ciało | Organ odlewniczy inwestycyjny |
| Klasa ciśnienia | 1000PSI (PN64) W.O.G |
| Norma materiałowa | S45C / ASTM A216 GR-WCB / DIN1.00619 SS316 / ASTM A351 GR-CF8M / DIN1.4408 SS304 / ASTM A351 GR-CF8 / DIN1.4308 |

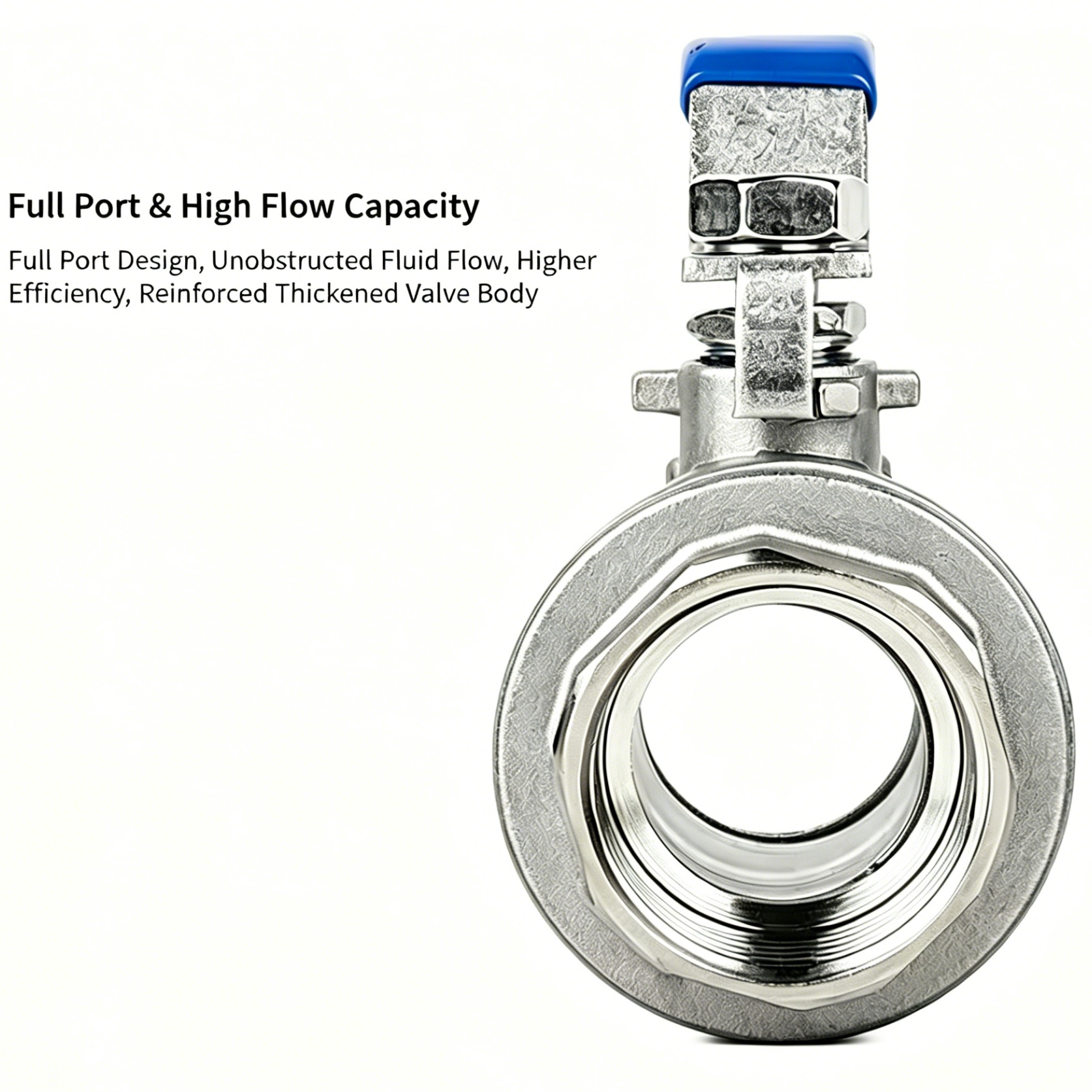

JEJPAI 2PC 1000WOG PSI Gwintowany zawór kulowy ze stali nierdzewnej z pełnym kanałem wewnętrznym zmniejsza opór płynu i pozwala uniknąć blokowania medium podczas cyrkulacji cieczy i gazu. W części uszczelniającej zastosowano materiał PTFE o wysokiej odporności na zużycie. Nawet po dziesiątkach tysięcy częstych operacji otwierania i zamykania, gwintowany zawór kulowy nie będzie powodował wycieków z pręta zaworu i powierzchni czołowej.
Wszystkie gwintowane złącza gwintowanego zaworu kulowego ze stali nierdzewnej JOEPAI są precyzyjnie gwintowane CNC, pasowanie gwintu jest szczelne i w środowisku wysokiego ciśnienia 1000 WOG nie występuje żadne przesiąkanie medium. Aby sprawdzić odporność na korozję, każda partia przechodzi 240-godzinny test starzenia w komorze solnej, a powierzchnia zaworu pozostaje po teście nienaruszona, odpowiednia dla przybrzeżnych fabryk i chemicznych warsztatów korozyjnych.
Zmniejsza opór płynu i pozwala uniknąć blokowania medium, zapewniając płynny przepływ cieczy i gazu.
Utrzymuje zerowy wyciek po dziesiątkach tysięcy częstych cykli otwierania/zamykania.
Ciasne dopasowanie gwintu zapobiega przesiąkaniu medium pod wysokim ciśnieniem 1000 WOG.
Powierzchnia zaworu pozostaje nienaruszona, odpowiednia do środowisk przybrzeżnych i korozyjnych.
| NIE. | Nazwa części | Tworzywo |
|---|---|---|
| 1 | Ciało | WCB / CF8M / CF8 |
| 2 | Czapka | WCB / CF8M / CF8 |
| 3 | Siedziba | PTFE |
| 4 | Piłka | SS316 / SS304 / SS |
| 5 | Trzon | SS316 / SS304 / SS |
| 6 | Uszczelka | PTFE |
| 7 | Podkładka oporowa | PTFE |
| 8 | Uszczelka | PTFE |
| 9 | Gruczoł | SS304 / SS |
| 10 | Uchwyt | SS304 / SS |
| 11 | Podkładka sprężysta | SS304 / SS |
| 12 | Nakrętka macierzysta | SS304 / SS |
| 13 | Element blokujący | SS304 / SS |
| 14 | Plastikowa osłona | Plastikowy |
Materiały można dostosować do wymagań warunków pracy, mediów, ciśnienia i temperatury.
Dostarczamy rozmiary standardowe, ale realizujemy również zamówienia niestandardowe, wykonane według Państwa rysunków. Nasz zespół inżynierów może dostarczyć projekty dostosowane do konkretnych wymagań projektu.
| NPS | DN | D | L | W | H |
|---|---|---|---|---|---|
| 1/4" | 8 | 11 | 54 | 95 | 50 |
| 3/8" | 10 | 11 | 54 | 95 | 50 |
| 1/2" | 15 | 14 | 62 | 95 | 55 |
| 3/4" | 20 | 19 | 71 | 110 | 60 |
| 1" | 25 | 24 | 79 | 125 | 70 |
| 11/4" | 32 | 32 | 97 | 145 | 75 |
| 11/2" | 40 | 38 | 105 | 170 | 86 |
| 2" | 50 | 49 | 123 | 170 | 95 |
| 21/2" | 65 | 65 | 142 | 210 | 128 |
| 3" | 80 | 80 | 168 | 240 | 134 |
| 4" | 100 | 100 | 208 | 314 | 160 |
Wymiary podano w celach informacyjnych. Przed złożeniem zamówienia proszę potwierdzić ostateczne rysunki z JOEPAI.
Zawór kulowy z gwintem ze stali nierdzewnej JOEPAI 2PC 1000WOG PSI został specjalnie zaprojektowany do mediów o wysokiej korozyjności i rozwiązuje wiele typowych problemów z rurociągami przemysłowymi. W warsztatach zajmujących się obróbką chemiczną częste operacje przełączania powodują szybkie wycieki zwykłych zaworów, podczas gdy gwintowany zawór kulowy JOEPAI 1000WOG PSI ze stali nierdzewnej opiera się na odpornej na zużycie uszczelce PTFE, aby utrzymać zerowy wyciek przez długi czas. W przypadku ogólnych przemysłowych rurociągów przesyłowych gazu i cieczy pod wysokim ciśnieniem wiele cienkościennych zaworów nie jest w stanie wytrzymać wysokiego ciśnienia; Zawór kulowy z gwintem ze stali nierdzewnej JOEPAI 2 szt. Pogrubia ściankę korpusu zaworu, aby ustabilizować łożysko ciśnieniowe. W układach sterowania płynem hydraulicznym erozja średnich zanieczyszczeń skraca żywotność zaworu; Opcjonalny materiał SS316 JOEPAI 2-częściowy gwintowany zawór kulowy ze stali nierdzewnej znacznie wydłuża cykl serwisowy.
Ta seria gwintowanych zaworów kulowych ze stali nierdzewnej JOEPAI została dostarczona do przemysłu maszynowego, chemicznego, uzdatniania wody i energetycznego, przy stabilnej współpracy z dziesiątkami zagranicznych nabywców przemysłowych.
Firma Wenzhou Joepai Valve Co., Ltd. została założona w 2020 r., a jej poprzedniczka Jingyue Valve Factory została założona w 2003 r. Mamy ponad dziesięcioletnie doświadczenie w produkcji zaworów kulowych ze stali nierdzewnej, hydrantów przeciwpożarowych, zaworów wspomagających i rozwiązań do kontroli przepływu w przemyśle.
Nasze produkty produkowane są zgodnie z międzynarodowymi normami API, ANSI, JIS, ISO, DIN, GOST, BS oraz normami krajowymi JB, GB. Koncentrujemy się na świadczeniu zindywidualizowanych usług, aby zaspokoić unikalne potrzeby klientów na całym świecie w zakresie dostaw zaworów.

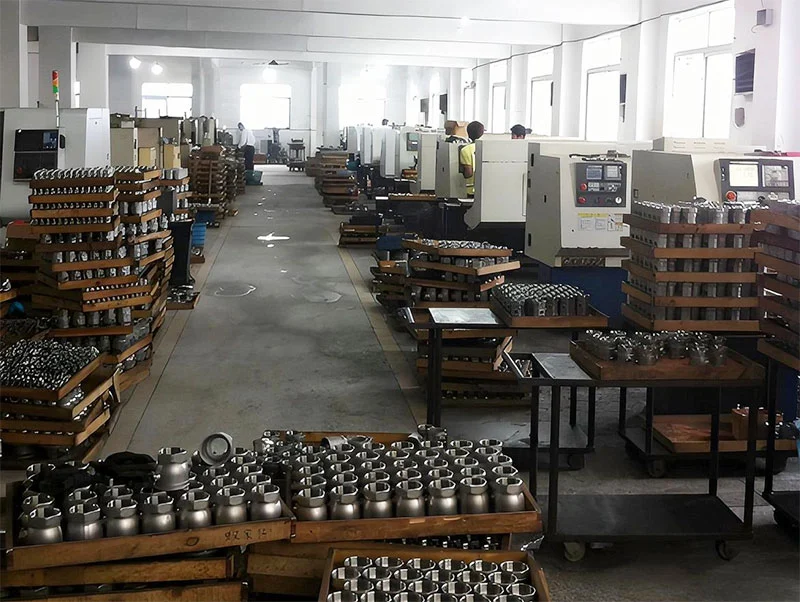

Wenzhou Joepai Valve Co., Ltd. znajduje się w dystrykcie Longwan w Wenzhou w prowincji Zhejiang, w pobliżu lotniska i zapewnia wygodny transport. Firma integruje projektowanie, rozwój, produkcję i sprzedaż jako profesjonalne przedsiębiorstwo zajmujące się rozwiązaniami do kontroli przepływu w przemyśle.
Firma posiada projekt zaworów CAD, trójwymiarowe kształtowanie UG i centrum testowe kontroli jakości. Wydajny sprzęt produkcyjny i doskonałe metody testowania skutecznie poprawiają jakość produktu i chronią interesy klientów.

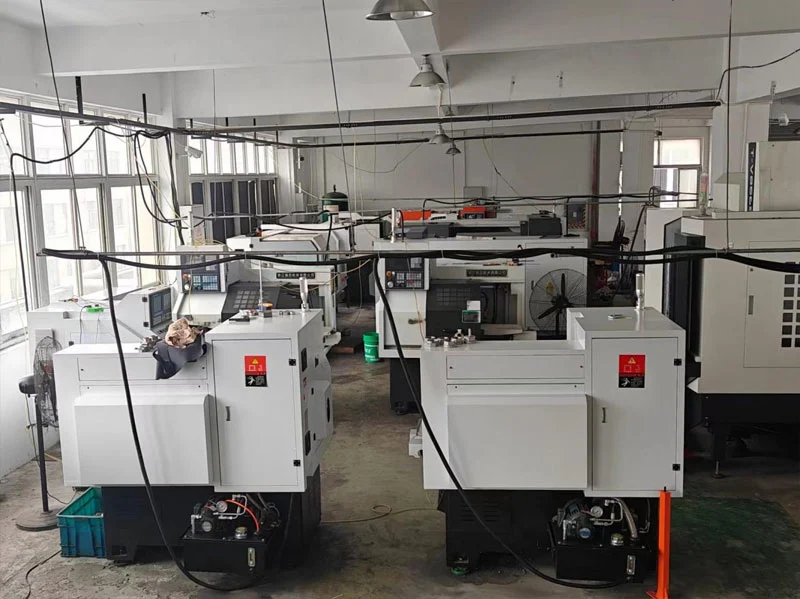

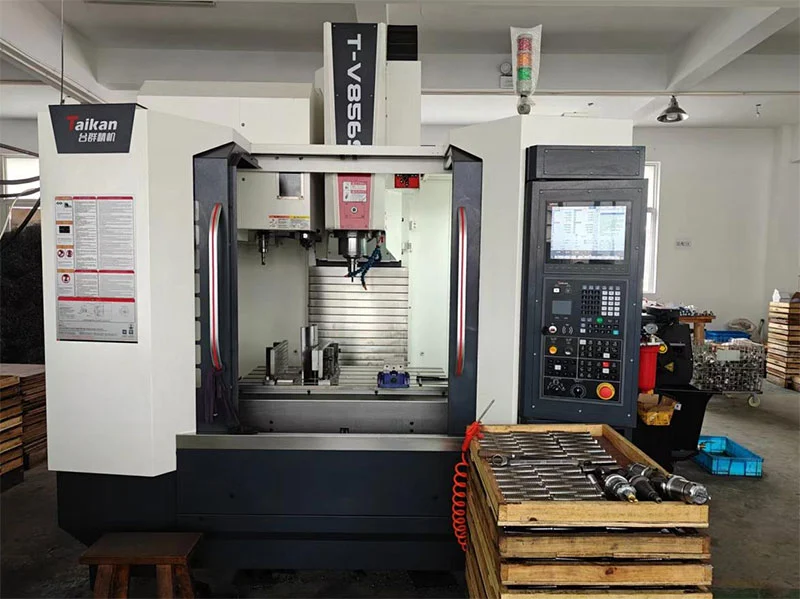

Sprzęt do produkcji rdzeni: ponad 20 precyzyjnych tokarek CNC, 1 wielofunkcyjne centrum obróbcze, 2 specjalne urządzenia do prób ciśnieniowych. Laboratorium badawcze: spektralny analizator ilościowy, precyzyjny tester okrągłości, tester twardości, klucz dynamometryczny, tester zmęczenia zaworów.

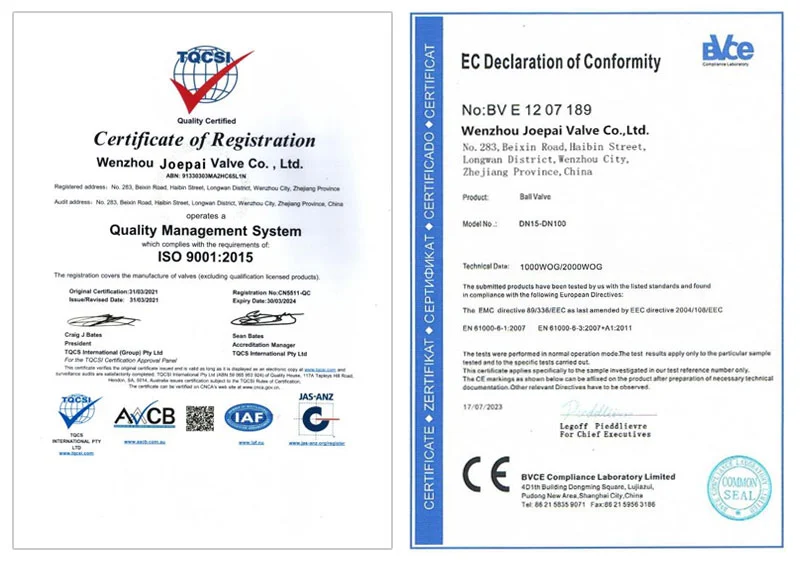

JEJPAI uzyskało certyfikat ISO 9001, z certyfikatem UE CE dla podstawowych produktów, koreańskim certyfikatem KC dla zaworów kulowych i australijskim certyfikatem AS 2419.2-2009 dla produktów hydrantów przeciwpożarowych. System Dual Booster został zaprojektowany zgodnie ze specyfikacjami technicznymi AS 2419.3.
Prosimy o kontakt w celu uzyskania konkretnego certyfikatu mającego zastosowanie do tego modelu i wielkości zamówienia.
Oferujemy standardowe i niestandardowe produkty zaworowe, obejmujące zasuwy, zawory kulowe, przepustnice, hydranty przeciwpożarowe i zawory odcinające. Nasz gwintowany zawór kulowy ze stali nierdzewnej 2PC 1000WOG PSI jest jednym z naszych najlepiej sprzedających się produktów do wysokociśnieniowych zastosowań przemysłowych.
Tak. Nasz zespół techniczny ds. przedsprzedaży zapewnia indywidualne wsparcie w zakresie projektowania rozwiązań w oparciu o parametry robocze (ciśnienie/temperatura/medium itp.), rysunki projektowe lub próbki, zapewniając zgodność z międzynarodowymi normami, takimi jak DIN i ANSI.
Korzystamy z cyfrowej linii produkcyjnej z precyzyjną obróbką CNC i zautomatyzowanym montażem (błąd kluczowych komponentów ≤0,01 mm), a także pięciostopniowym systemem kontroli jakości: wykrywanie widma surowców → próba szczelności montażu → wysokociśnieniowa próba hydrostatyczna (1,5× ciśnienie znamionowe) → kontrola końcowa przed dostawą, z pełną identyfikowalnością.
Zwykle jest zbudowany z SS304 lub SS316. Dostępne są również materiały specjalne SS304L, SS316L, stal nierdzewna Duplex 2205 i 2507.
Udzielamy 12-miesięcznej gwarancji od daty dostawy. Produkty zostaną naprawione lub wymienione bezpłatnie w przypadku problemów z jakością, które nie są spowodowane czynnikami ludzkimi.
Standardowe ciśnienie maksymalne: 1000 WOG (PSI) / 6,4 MPA (PN64). Zakres temperatur: -20°C do 232°C. W przypadku specjalnych wymagań można dostosować ciśnienie od 2000 WOG lub nawet do 6000 WOG. Odpowiednie media obejmują wodę, olej, powietrze i niektóre żrące ciecze.
Tak. Obsługujemy przykładowe zamówienia w celu oceny jakości. Skontaktuj się z nami, podając wymagany rozmiar, ciśnienie i medium, a nasz zespół szybko ustali szczegóły próbki i dostawy.
Oferujemy elastyczne MOQ dla zamówień próbnych i długoterminowej współpracy. Normalny czas dostawy wynosi około 15–30 dni od potwierdzenia zamówienia, w zależności od ilości i wymagań dotyczących dostosowania.
Podaj nam rozmiar zaworu, ciśnienie znamionowe, medium i ilość. Nasz zespół odpowie, podając cenę, czas realizacji i potwierdzenie techniczne w ciągu 24 godzin w dni robocze.
