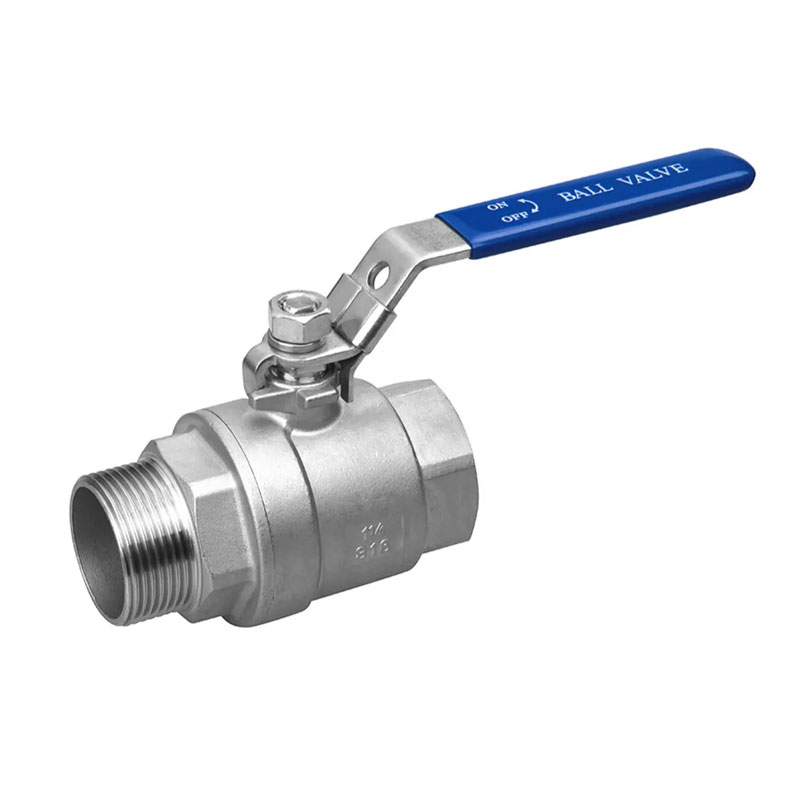

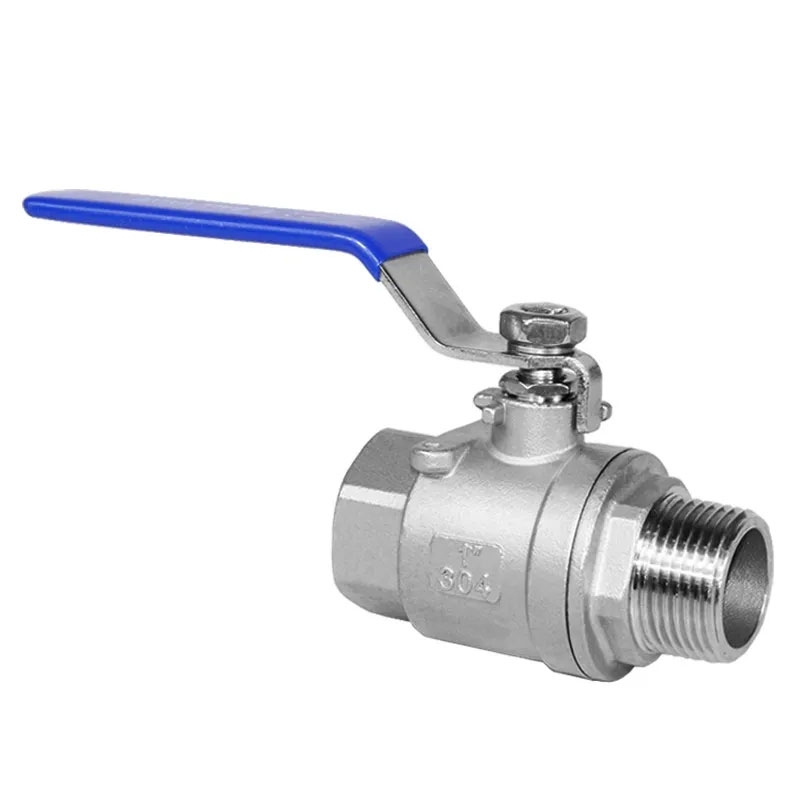

Wysokiej jakości zawór kulowy o wysokiej jakości zaworach kulkowych JOEPAI jest dostępny w 1PC, 2PC i 3PC konfiguracje. Przyjmując wewnętrzne wątki BSPT lub NPT, może być łatwo Zintegrowany z globalnymi systemami rurociągów.
Materiał: SUS304/SUS316 Corpe zaworu ze stali nierdzewnej
Typ portu: pełny port lub zredukowany port (dla każdego modelu)
Połączenie: wątek wewnętrzny BSPT/NPT
Uchwyt: stal nierdzewna lub stal węglowa ocynkowana, z opcją zamka
Ocena ciśnienia: do 1000 WOG (PN64)
Temperatura:- 20 ° C do 180 ° C (z siedziskiem zaworu PTFE/RPTFE)
Warianty: dostępne w strukturach 1PC, 2PC i 3PC
Standard wycieków: test API 598 dla zerowego wycieku
Standard wątku: NPT, BSPT, DIN259, DIN2999, ISO228 Klasa A
Maksymalne ciśnienie: 6,4mpa
Zakres temperatur: -20C ~ 232C
Odpowiednie medium: woda, olej, powietrze i niektóre żrące płyny
Wydmuchowy STEM/pełny port
Ciało castingowe inwestycyjne

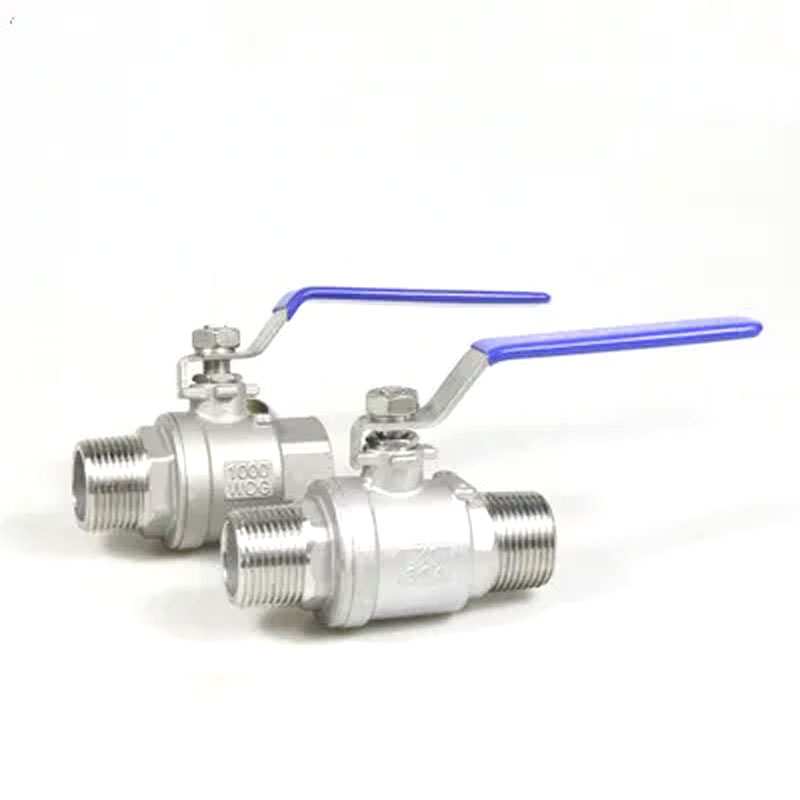

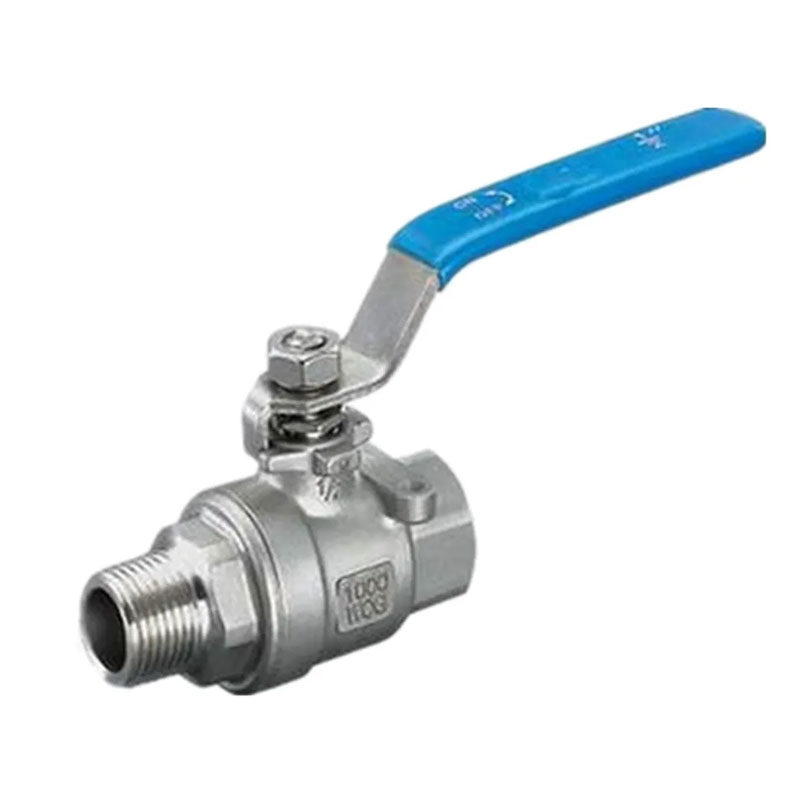

1000psi (PN64) W.O.G
Standard materiałowy: S45C/ASTM A216 GR-WCB/DIN1.00619
SS316/ASTM A351 GR-CF8M/DIN1.4408
SS304/ASTM A351 GR-CF8/DIN1.4308
| 1 | Ciało | WCB/CF8M/CF8 | 8 | Uszczelka | PTFE |
| 2 | Czapka | WCB/CF8M/CF8 | 9 | Gruczoł | SS304/SS |
| 3 | Siedziba | PTFE | 10 | Uchwyt | SS304/SS |
| 4 | Piłka | SS316/SS304/SS | 11 | Sprężyna | SS304/SS |
| 5 | Trzon | SS316/SS304/SS | 12 | Orzech łodygi | SS304/SS |
| 6 | Uszczelka | PTFE | 13 | Blokujący kawałek | SS304/SS |
| 7 | Myjka pchnięcia | PTFE | 14 | Plastikowa pokrywa | Plastikowy |
| NPS | Dn | D | L | W | H | Ra | RB |
| 1/2 " | 15 | 15 | 75 | 110 | 71 | 18 | 4 |
| 3/4 " | 20 | 20 | 80 | 122 | 67.5 | 18 | 4 |
| 1 " | 25 | 25 | 90 | 122 | 70 | 18 | 5 |
| 11/4 " | 32 | 32 | 110 | 170 | 80 | 25 | 5 |
| 11/2 " | 40 | 38 | 120 | 170 | 91 | 25 | 5 |
| 2 " | 50 | 50 | 140 | 170 | 98 | 50 | 5 |
| 21/2 " | 65 | 64 | 185 | 210 | 128 | - | - |
| 3 " | 80 | 76 | 205 | 240 | 134 | - | - |
| 4 ” | 100 | 100 | 240 | 314 | 160 | - | - |
