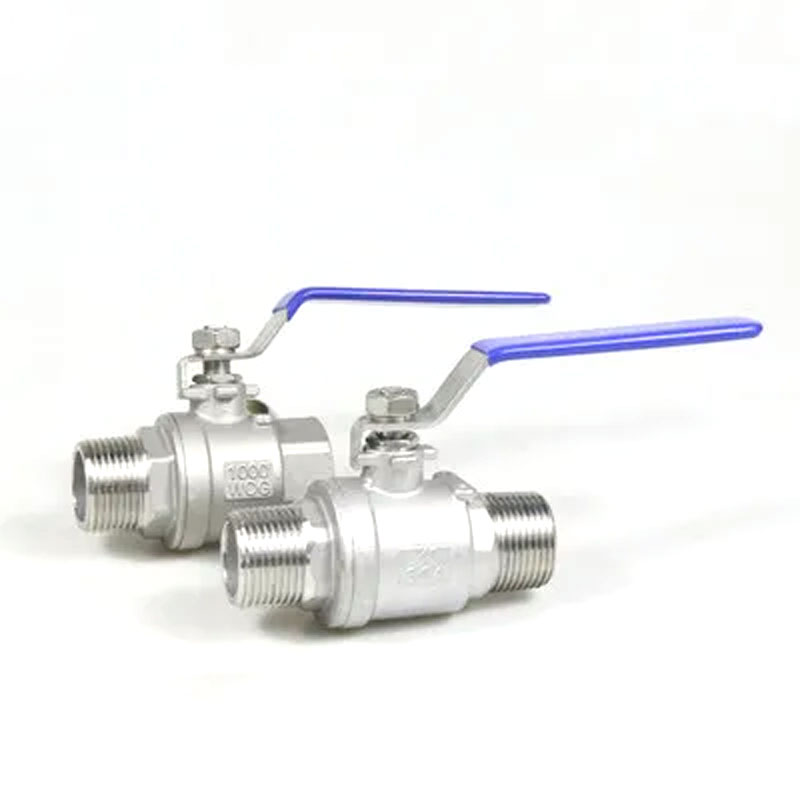

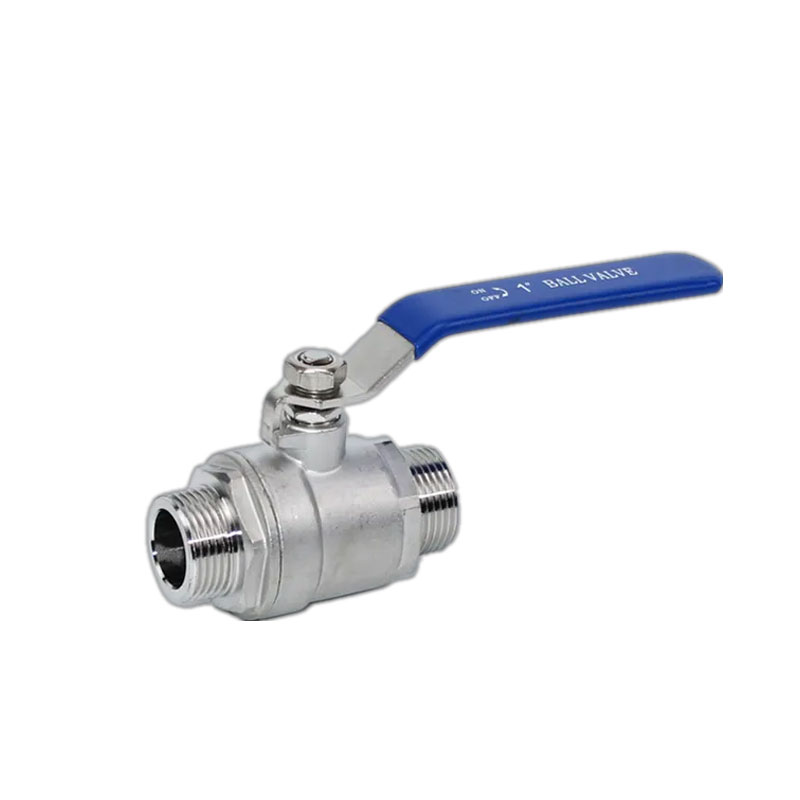

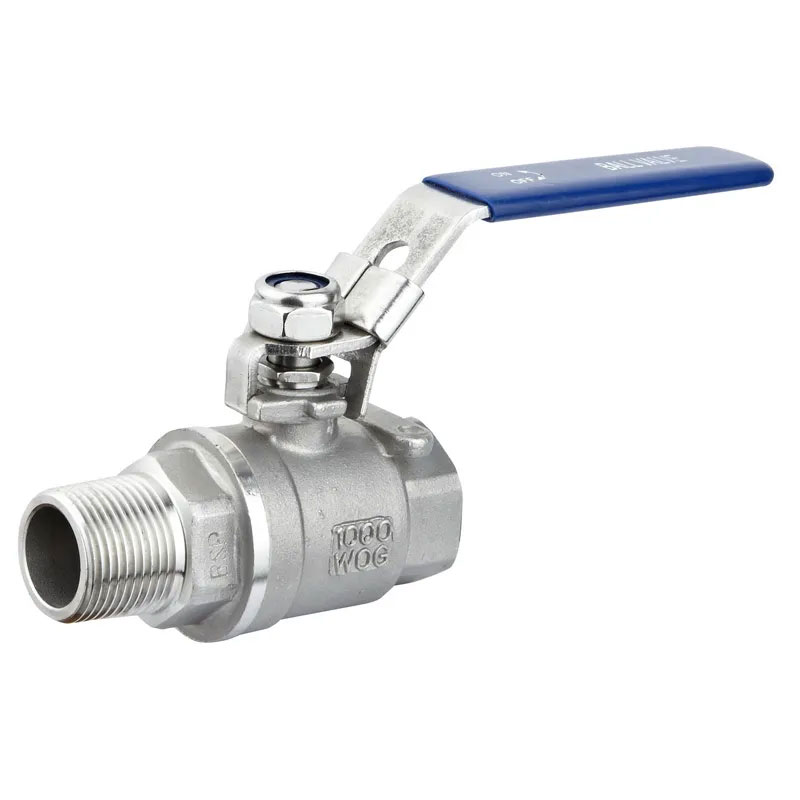

Joepai stal nierdzewna zawór kulowy PN64 produkowany przez China Factory jest używany Odetnij lub podłącz nośniki w rurociągach. Wybierając różne materiały, to można zastosować do różnych pożywek, takich jak woda, para, olej, kwas azotowy, kwas octowy itp.
Oficjalny klasyk: DN15-DN65
Materiał ciała zaworu: WCB 、 304、316
Standard wątku: NPT, BSPT, DIN259, DIN2999, ISO228 Klasa A
Maksymalne ciśnienie: 6,4mpa
Zakres temperatur: -20C ~ 232C
Odpowiednie medium: woda, olej, powietrze i niektóre żrące płyny
Wydmuchowy STEM/pełny port
Ciało castingowe inwestycyjne
1000psi (PN64) W.O.G
Standard materiałowy: S45C/ASTM A216 GR-WCB/DIN1.00619
SS316/ASTM A351 GR-CF8M/DIN1.4408
SS304/ASTM A351 GR-CF8/DIN1.4308
| 1 | Ciało | WCB/CF8M/CF8 | 8 | Uszczelka | PTFE |
| 2 | Czapka | WCB/CF8M/CF8 | 9 | Gruczoł | SS304/SS |
| 3 | Siedziba | PTFE | 10 | Uchwyt | SS304/SS |
| 4 | Piłka | SS316/SS304/SS | 11 | Sprężyna | SS304/SS |
| 5 | Trzon | SS316/SS304/SS | 12 | Orzech łodygi | SS304/SS |
| 6 | Uszczelka | PTFE | 13 | Blokujący kawałek | SS304/SS |
| 7 | Myjka pchnięcia | PTFE | 14 | Plastikowa pokrywa | Plastikowy |
| NPS | Dn | D | L | W | H | Ra | RB |
| 1/2 " | 15 | 15 | 75 | 110 | 71 | 18 | 4 |
| 3/4 " | 20 | 20 | 80 | 122 | 67.5 | 18 | 4 |
| 1 " | 25 | 25 | 90 | 122 | 70 | 18 | 5 |
| 11/4 " | 32 | 32 | 110 | 170 | 80 | 25 | 5 |
| 11/2 " | 40 | 38 | 120 | 170 | 91 | 25 | 5 |
| 2 " | 50 | 50 | 140 | 170 | 98 | 50 | 5 |
| 21/2 " | 65 | 64 | 185 | 210 | 128 | - | - |
| 3 " | 80 | 76 | 205 | 240 | 134 | - | - |
| 4 ” | 100 | 100 | 240 | 314 | 160 | - |
- |
Odporność na płyn jest minimalna, z współczynnikiem odporności równoważnym segmentowi rury o tej samej długości.
Prosty w projektowaniu, kompaktowy rozmiar i lekki.
Powierzchnie uszczelnienia zaworu kulowego są powszechnie wykonane z materiałów z tworzyw sztucznych, oferując doskonałe możliwości uszczelnienia i są szeroko stosowane w systemach próżniowych.
Zawór kulkowy PN64 zaworu stalowego ze stali nierdzewnej ma mechanizm szybkiego otwierania i zamykania, wymagający jedynie obrotu 90 ° od całkowicie otwartego do całkowicie zamkniętego, co czyni go idealnym do zdalnego sterowania.
Ma prostą konstrukcję z ruchomymi pierścieniami uszczelniającymi, umożliwiając łatwą demontaż i wymianę.
Po całkowitym otwarciu lub zamknięciu powierzchnie uszczelniające gniazdo kulki i zaworu są izolowane od medium, zapobiegając erozji powierzchni uszczelnienia zaworu podczas przepływu.
W rozmiarach od kilku milimetrów do kilku metrów jest odpowiedni do stosowania w środowiskach od wysokiego próżni do wysokiego ciśnienia.
Nasz zawór kulowy znalazł szeroko rozpowszechnione zastosowanie w różnych branżach, takich jak ropa naftowa, chemikalia, wytwarzanie energii, papier papierowy, energia jądrowa, lotnisko, a nawet w życiu codziennym.
