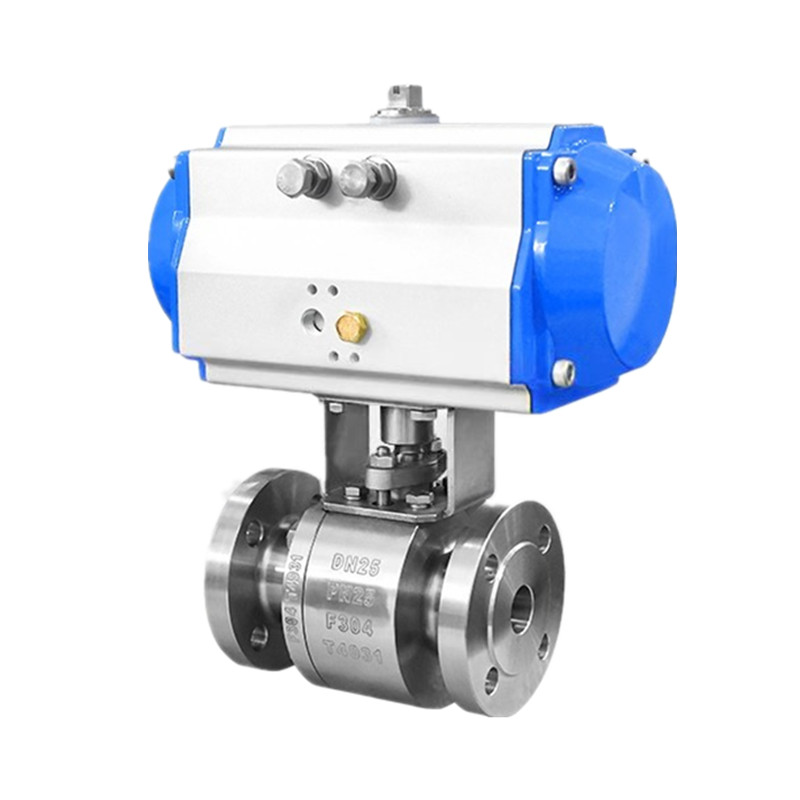

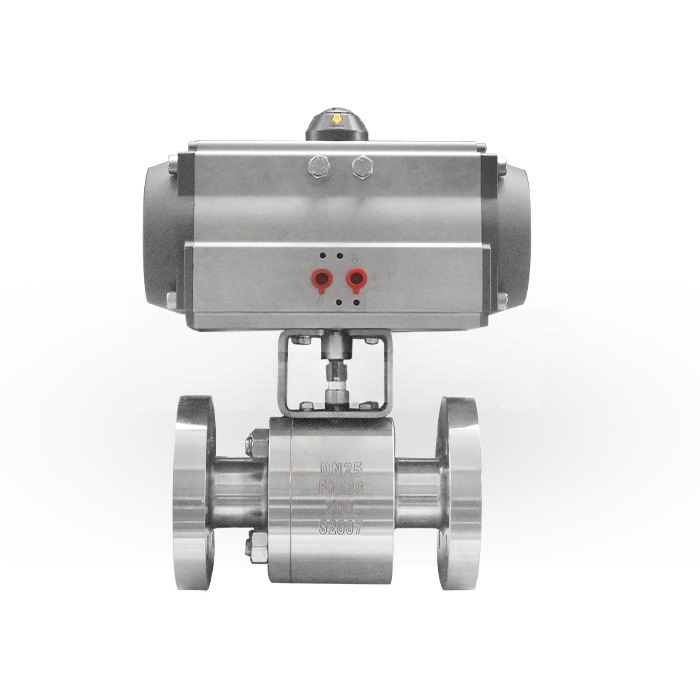

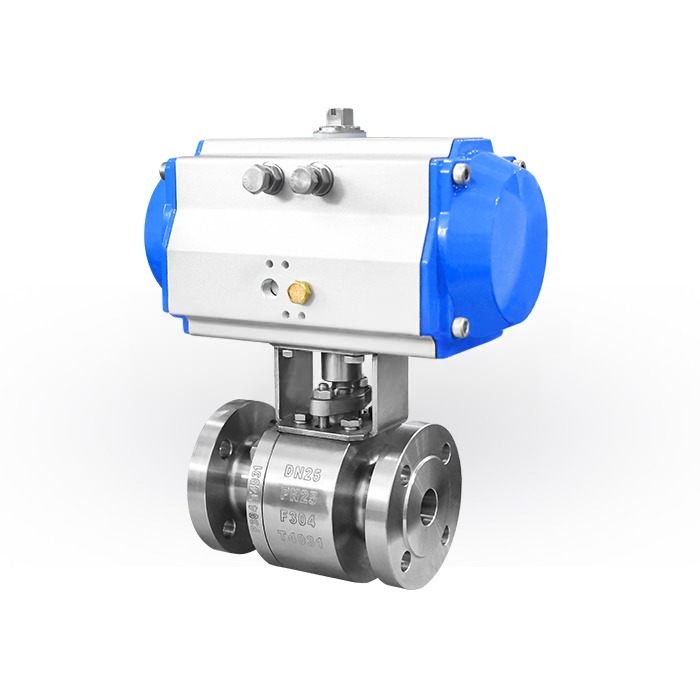

Pływające zawory kulowe z kołnierzem, uruchamiane pneumatycznie

JOEPAI Valve jest od wielu lat producentem pływających zaworów kulowych z kutą stalą, uruchamianych pneumatycznie. Zawór kulowy wykonany jest z kutej stali, która w porównaniu do staliwa charakteryzuje się drobniejszym ziarnem, wyższą wytrzymałością mechaniczną oraz doskonałą odpornością na wysokie ciśnienie i uderzenia, dzięki czemu nadaje się do pracy w warunkach wysokiej temperatury i wysokiego ciśnienia. Pływająca kula przesuwa się w kierunku gniazda zaworu pod średnim ciśnieniem, tworząc samozaciskową uszczelkę; im wyższe ciśnienie, tym szczelniejsze uszczelnienie, dzięki czemu szczególnie nadaje się do rurociągów wysokociśnieniowych. Siłownik pneumatyczny napędzany sprężonym powietrzem zapewnia duże prędkości otwierania i zamykania oraz umożliwia zdalne sterowanie i zautomatyzowaną pracę, odpowiednią do częstego przełączania lub awaryjnego wyłączania. Można go wyposażyć w akcesoria, takie jak zawory elektromagnetyczne, wyłączniki krańcowe i pozycjonery, aby uzyskać precyzyjne sterowanie i sygnał zwrotny, a także można go łatwo zintegrować z systemami DCS/PLC.

Zalety projektowania

Siłowniki pneumatyczne zapewniają szybkie otwieranie i zamykanie, ułatwiając zdalne sterowanie i automatyczną integrację, poprawiając w ten sposób wydajność systemu. Napędy pneumatyczne eliminują ryzyko iskier elektrycznych, dzięki czemu nadają się do stosowania w środowiskach niebezpiecznych, takich jak materiały łatwopalne i wybuchowe. W przypadku przeciążenia siłownik zazwyczaj zatrzymuje się lub odpowietrza, nie stwarzając ryzyka uszkodzenia i zapewniając bezpieczeństwo systemu. Można je szeroko stosować do kontroli powietrza, wody, pary, oleju, mediów korozyjnych, szlamów, a nawet mediów radioaktywnych, spełniając potrzeby skomplikowanych warunków pracy. Dwuczęściowy zawór kulowy, którego korpus jest skręcony w dwóch częściach, można łatwo zdemontować, co ułatwia dokładne czyszczenie i konserwację komory zaworowej. Szczególnie nadaje się do procesów wymagających stałej czystości rurociągu lub częstego przełączania mediów.

Standardy projektowe

Specyfikacja techniczna: GB AS DIN JS
Standard projektowy: API 6D, API 608, BS 5351, GB/T 12237, GB/T 21385-2008
Twarzą w twarz: GB/T 12221 ASME B16.10
Końcówki kołnierzowe: GB/T 9113 JB 79 HG 20592 ASME B16.5 DIN2542-2546 JIS B2212 JIS B2214
Test i kontrola: GB/T 13927 B/T 26480 API6D API598 DIN3230 JIS B2003

Specyfikacja wydajności

Rozmiar zaworu: 1/2 „–8”

Otwór: pełny otwór

Połączenie końcowe: kołnierz RF

Ciśnienie nominalne: PN1,6-6,4, klasa 150 ~ 600LB
Test wytrzymałości: 1,5PN
Test uszczelnienia: 1,1 PN
Test uszczelnienia gazowego: 0,6Mpa
Główny materiał korpusu zaworu: A105, F304, F316, stal nierdzewna typu duplex
Odpowiednie medium: woda, para, olej, zawierające włókna, małe ciała stałe cząstki, zawiesina itp
Odpowiednia temperatura: -29 ℃ ~ 180 ℃; -29 ℃ ~ 425 ℃; -40 ~ 540 ℃

Kucie materiałów na części zaworów kulowych

Główne wymiary
