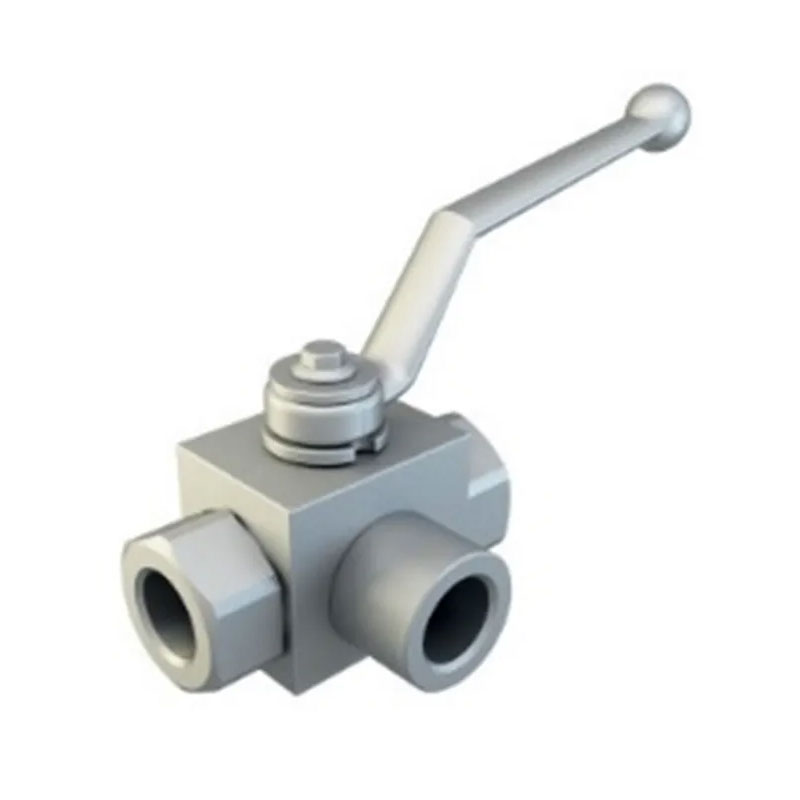

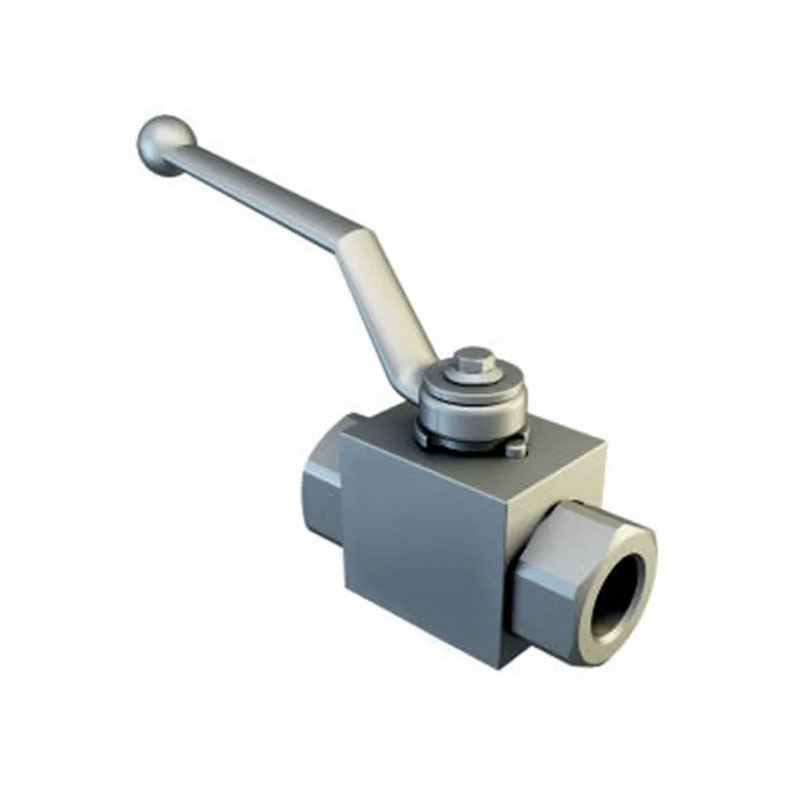

Hydrauliczny zawór kulowy o wysokim ciśnieniu Joepai KHB KHM jest wytwarzany z Materiały wysokiej jakości, zapewniające doskonałą wydajność i niezawodność Zastosowania pod wysokim ciśnieniem w różnych branżach, w tym ropę i gaz, Systemy hydrauliczne i wytwarzanie energii.
STEM zastawki dowodu eksplozji
Urządzenie przeciwstatyczne zaworu kulowego
Precyzyjne korpus zastawki odlewu
W rowku piłki znajduje się otwór bilansu ciśnieniowego
ISO 5211 Bezpośrednia podkładka instalacyjna dla łatwej automatyzacji
Może zapewnić urządzenie blokujące

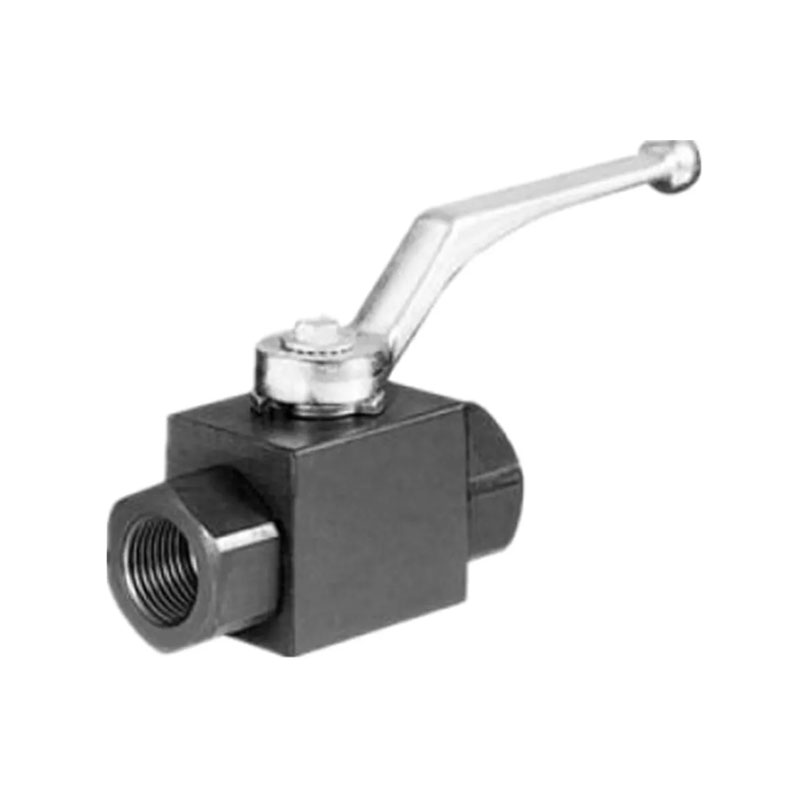

Wykute stalowe zawór hydrauliczny YJZQ pod wysokim ciśnieniem (F/F)
Wątek rurowy zgodnie: NPT, BSPT, BSPP
Zakres temperatur: -20ºC ~ 150ºC
Odpowiednie medium: woda, olej, powietrze
Ciśnienie nominalne: 1,6 ~ 31,5 MPa
TWORZYWO:
Stal węglowa/SCPH2/A105
Stal nierdzewna/304/SCS13
Stal nierdzewna/316/SCS14
| 1 | Ciało | A105 | 5 | Siedziba | PTFE |
| 2 | Piłka | SS304/SS316 | 6 | Wspólne pakowanie | PTFE |
| 3 | Trzon | SS304/SS316 | 7 | Czapka | A105 |
| 4 | O-ring | Nbr | 8 | Uchwyt | Żelazo |
| Dn | G | M | L | L1 | L2 | SW | S | H | W |
| 8 | 1/4 " | M14x1.5 | 72 | 40 | 13 | 9 | 27 | 70 | 120 |
| 10 | 3/8 " | M18x1.5 | 78 | 44 | 14 | 9 | 30 | 70 | 140 |
| 15 | 1/2 " | M22x1.5 | 86 | 48 | 16 | 9 | 36 | 78 | 140 |
| 20 | 3/4 " | M27x2 | 108 | 60 | 18 | 11 | 40 | 90 | 160 |
| 25 | 1 " | M33x2 | 116 | 64 | 20 | 11 | 50 | 100 | 185 |
| 32 | 11/4 " | M42X2 | 136 | 78 | 22 | 14 | 60 | 120 | 185 |
| 40 | 11/2 " | M48x2 | 148 | 84 | 24 | 17 | 74 | 140 | 280 |
| 50 | 2 " | M64x2 | 180 | 108 | 30 | 17 | 82 | 150 | 280 |
