Stalowa stalowa zawór bramki pod wysokim ciśnieniem pn16

Joepai zaprojektował wysokiej jakości stalowy zawór stalowy PN16 dla warunków pod wysokim ciśnieniem, który przyjmuje zaawansowaną technologię tworzenia stali odlewanej i ma stabilną wytrzymałość, dobrą uszczelnienie i odporność na ciśnienie. Jest stosowany w systemach ropy naftowej, chemicznej, elektrowni, zaopatrzeniu i drenażem wodnym oraz przemysłowym systemom rurociągów, a także może dostosowywać się do wody, pary, oleju i mediów korozyjnych.

Wyślij zapytanie

Opis produktu

Joepai wysoko ciśnieniowa stalowa zawór bramki PN16, korpus zaworu ma Kompaktowa struktura i doskonała odporność na korozję.

Nasze produkty są szeroko eksportowane do Europy, Azji Południowo -Wschodniej, Ameryki Południowej, na Bliskim Wschodzie i inne regiony i są zgodne z wieloma krajowymi standardami, takimi jak DIN, ANSI, API, ISO, CE itp.

Standardy produktów

1. Design & Manufacure: GB122234
2. Kasja do twarzy: GB12221
3. Wymiar Fange: GB9113 JB79
4. Ocena ciśnienia i temperatury: GB9131
5. Inspiracja i test: GB/T13927 JB/T9092

Funkcje produktu

1. Struktura kompaktowa, racjonalna konstrukcja, wysoka sztywność, ścieżka płynnego przepływu i Niski odporność na przepływ.
2. Powierzchnie wytworzone ze stali nierdzewnej i twardego stopu do przedłużonego Life Service.
3. Belastyczne pakowanie grafitu zapewnia niezawodne uszczelnienie i łatwe działanie.
4. Metody działania: ręczny, pneumatyczny, elektryczny lub napędzany przekładnią.
5 podwójny dysk.

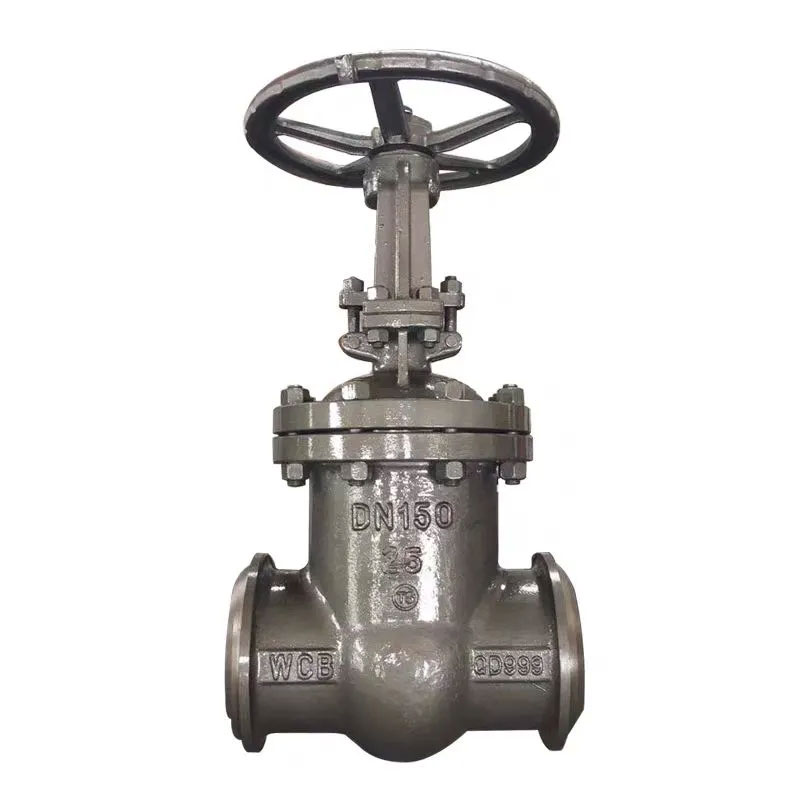

High Pressure Cast Steel Gate Valve PN16

Główne materiały komponentów

Body i maska	Dysk i siedzenie	Trzon	Orzech łodygi	Uszczelka	Koło ręczne
Stal węglowa	Wysokiej jakości stal węglowa + twardy stop/stal nierdzewna	CR ze stali nierdzewnej	Aluminiowy brąz	Pakowanie azbestu grafitowego	Milleble Cast Iron
Cr-ni-ti stal	Stal nierdzewna + twardy stop	Cr-Ni-stal nierdzewna	Aluminiowy brąz	Opakowanie na impregnowane przez PTFE	Milleble Cast Iron
CR-in-if stal	Stal nierdzewna + twardy stop	Cr-mo-stal ze stali nierdzewnej	Aluminiowy brąz	Opakowanie na impregnowane przez PTFE	Milleble Cast Iron
Cr-Mo stal	Aluminiowa stal + twardy stop	CR-mo-al stal	Aluminiowy brąz	Elastyczne azbest + 33,4	Milleble Cast Iron

Główne wymiary:

1.6 Pump	Rozmiar	Dn	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600
	L	mm	130	150	160	180	200	250	265	280	300	325	350	400	450	500	550	600	650	700	800
	H	mm	175	180	210	210	350	358	373	435	500	614	674	818	1225	1415	1630	1780	2050	2181	2599
	W	mm	180	180	200	200	200	240	240	280	320	360	360	400	450	500	500	600	720	720	720
2,5 MPa	Rozmiar	Dn	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600
	L	mm	130	150	160	180	200	250	265	280	300	325	350	400	450	500	550	600	650	700	800
	H	mm	175	180	210	210	350	358	373	435	500	614	674	818	1225	1415	1630	1780	2050	2181	2599
	W	mm	180	180	200	200	200	240	240	280	320	360	360	400	450	500	500	600	720	720	720
4.0MPa	Rozmiar	Dn	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
	L	mm	130	150	160	180	200	250	280	310	350	400	450	550	650	750	850	950
	H	mm	175	180	210	210	350	358	373	435	500	614	674	818	1225	1415	1630	1780
	W	mm	180	180	200	200	200	240	240	280	320	360	360	400	450	500	500	600
6.4c	Rozmiar	Dn	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
	L	mm	170	190	210	230	240	250	280	320	350	400	450	550	650	750	850	950
	H	mm	175	180	210	230	350	359	373	435	500	614	674	818	970	1145	1280	1450
	W	mm	120	120	140	160	200	240	280	320	360	400	400	450	560	640	800	800

Instalacja produktu

1. Przed instalacją wyczyść wnętrze stalowego zaworu stalowego PN16 i nie powinno być zanieczyszczeń na komorze zaworów i powierzchni uszczelniającej.
2. Dokręć śruby łączące każdą część równomiernie siłą.
3. Sprawdź, czy część napełniająca jest szczelnie ściskana, upewnij się, że uszczelnienie napełniania jest szczelne, a bramę można elastycznie otwierać i zamykać.
4. Przed instalacją sprawdź model zaworu, rozmiar i inne informacje i upewnij się, że kierunek przepływu medium jest zgodny z określonym kierunkiem przepływu.
5. Podczas instalacji należy pozostawić pewną przestrzeń, aby ułatwić działanie napędu zaworu.
6. Ściśle postępuj zgodnie z instrukcjami na schemacie okablowania, aby ułożyć okablowanie urządzenia napędowego.
7. Po instalacji konieczne jest jego regularne utrzymanie.

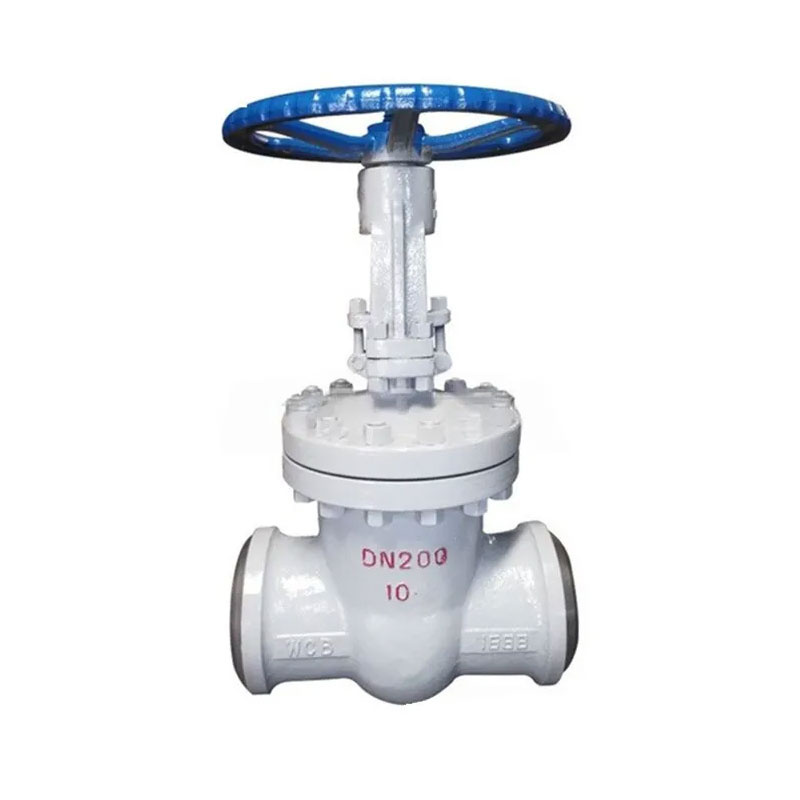

High Pressure Cast Steel Gate Valve PN16
