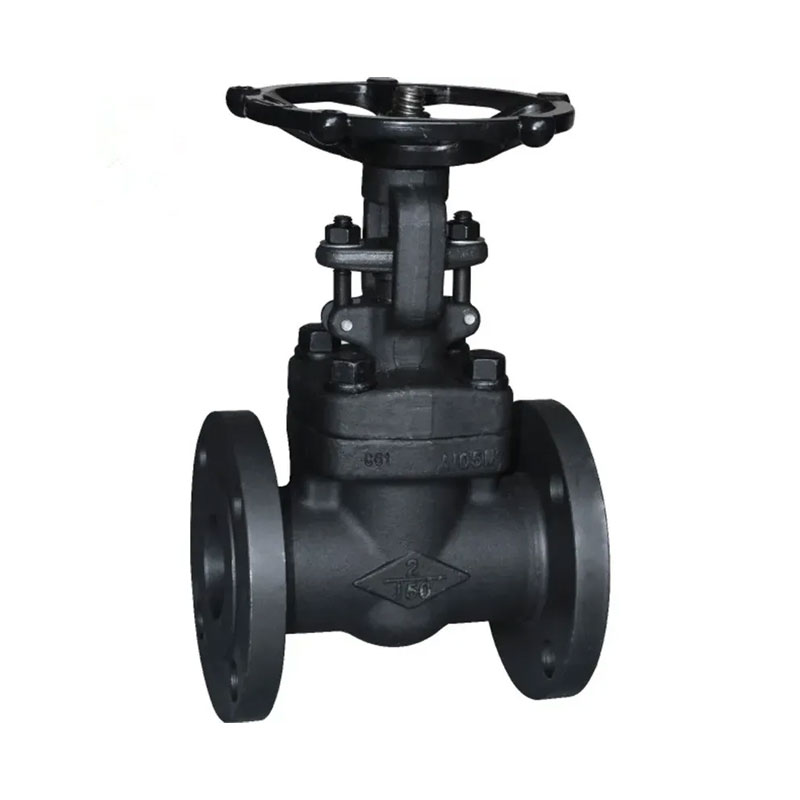

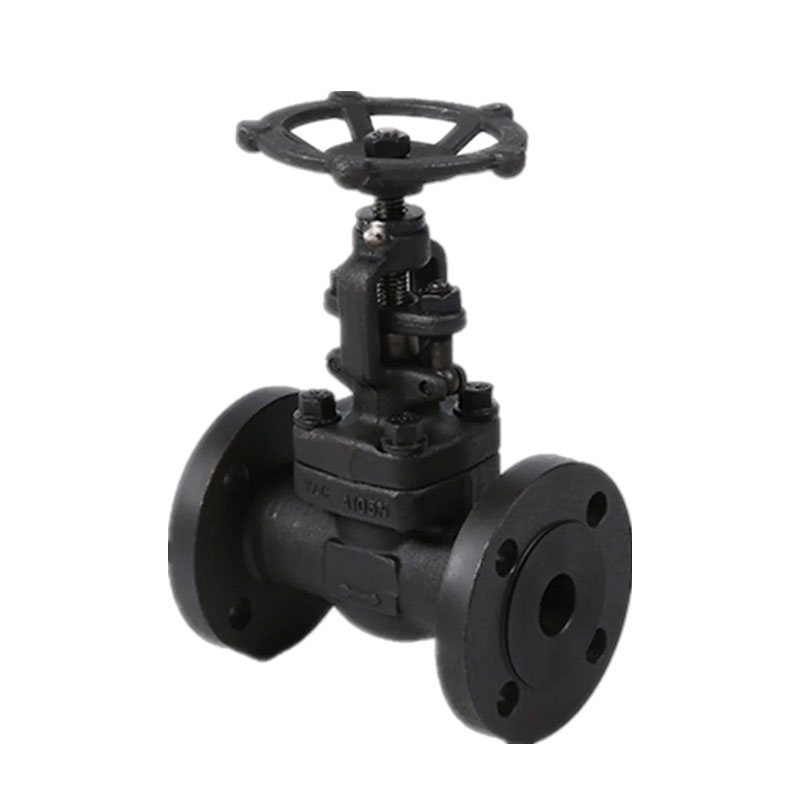

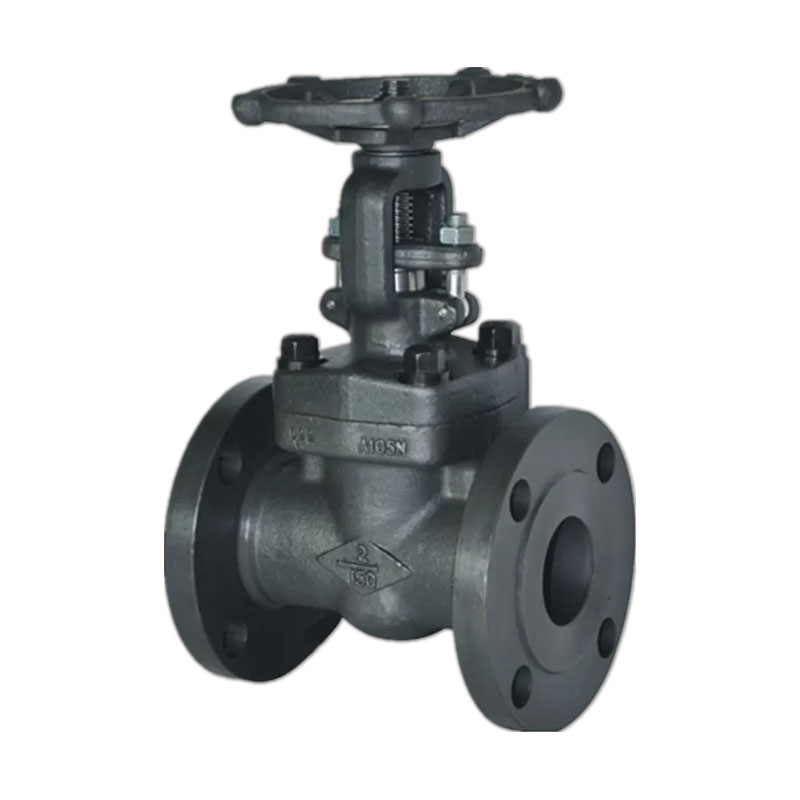

Zintegrowany zawór końcowy kutego stali stalowej 150 funtów niezależnie wyprodukowany przez zawór Qiaopai poprawiło wytrzymałość i uszczelnienie korpusu zaworu przez ogólne Proces kucia i może oprzeć się ciśnieniu wewnętrznemu i temperaturze stres różnicowy.
Tymczasem kompaktowa konstrukcja i konstrukcja pełnej otworu Zapewnij niski opór i wysoką wydajność, co czyni go idealnym zaworem dla Przedsiębiorstwa, które chcą kupić potok o długim i wysokiej wydajności systemy sterowania.
Rozmiar: 1/2 ''-2 '' (DN15 ~ DN50)
Ocena ciśnienia: 150LB-600LB/PN16 ~ PN100/10K ~ 60K)
Materiał: A105, FL2, F11, F22, F5, F304, F316, F51/F53, F321, C3, C5, C95800
Odpowiednia temperatura: -29ºC ~ 429ºC.
Odpowiednie medium: woda, para, olej i gaz ziemny itp.
Projektowanie i produkcja zgodna: API602, BS5352, ANSI B16.34
Wymiar spawany gniazdo zgodny z ANSI B16.11, JB/T1751
Końce śruby Wymiar zgodny z ANSI B1.20.1, JB/T7306
Spalone tyłek zgodne z ANSI B16.25, JB/T12224
Końce końcówek zgodnych z ANSI B16.5, JB79
Test i kontrola zgodne z: API598, GB/T13927, JB/T9092
| NIE. | Nazwa części | CS do ASTM | Co do ASTM | SS do ASTM | ||
| Typ A105 | Typ F22 | Typ F304 (L) | Typ F316 (L) | |||
| 1 | Ciało | A105 | A182 F22 | A182 F304 (L) | A182 F316 (L) | |
| 2 | Pierścień siedziska | A276 420 | A276 304 | A276 304 (L) | A276 316 (L) | |
| 3 | Klin | A276 410 i 430 | A182 F304 | A182 F304 (L) | A182 F316 (L) | |
| 4 | Trzon | A182 F6 | A182 F304 | A182 F304 (L) | A182 F316 (L) | |
| 5 | Uszczelka | Faliste grafit SS + | SS + PTFE | |||
| 6 | Czapeczka | A105 | A182 F22 | A182 F304 (L) | A182 F316 (L) | |
| 7 | Śruba maski | A193 B7 | A193 B16 | A193 B8 | A193 B8M | |
| 8 | Szpilka | A276 420 | A276 304 | |||
| 9 | Gruczoł | A276 410 | A182 F304 (L) | A182 F316 (L) | ||
| 10 | Gruczoł | A193 B7 | A193 B16 | A193 B8 | A193 B8M | |
| 11 | Kołnierz gruczołu | A105 | A182 F11 | A182 F304 (L) | A182 F316 (L) | |
| 12 | Nutę gruczołu | A193 2H | A194 4 | A194 8 | A194 8m | |
| 13 | Nutę jarzmową | A276 410 | ||||
| 14 | H.W. Zamek | A194 2H | A194 4 | A194 8 | A194 8m | |
| 15 | Tabliczka z nazwiskiem | SS | ||||
| 16 | Koło ręczne | A197 | ||||
| 17 | Uszczelka łożyska | A473 431 | ||||
| 18 | Pakowanie łodygi | Elastyczny grafit | PTFE | |||
| Odpowiednie medium | W.O.G. itp | W.O.G. itp | Hno3ch3ooh itp | |||
| Odpowiednia temperatura | -29 425 | -29 550 | -29 180 | |||
Uwaga: Inne materiały są dostępne na żądanie.
Wymiary (mm) i wagi (kg)
Zawór z bramy końcowej 150lb ~ 600 funtów
| NPS | 1/2 " | 3/4 " | 1 " | 1-1/4 " | 1-1/2 " | 2 " | ||
| L (RF) L1 (BW) | 150 | 108 | 117 | 127 | 140 | 165 | 203 | |
| 300 | 140 | 152 | 165 | 178 | 190 | 216 | ||
| 600 | 165 | 190 | 216 | 229 | 241 | 292 | ||
| H (otwarte) | 150, 300 | 158 | 169 | 197 | 236 | 246 | 283 | |
| 600 | 169 | 197 | 236 | 246 | 283 | 320 | ||
| W | 100 | 100 | 125 | 160 | 160 | 180 | ||
| Ciężary | 150 | RF | 4.5 | 5.2 | 8.2 | 11.5 | 12.5 | 20.3 |
| BW | 2.8 | 3.3 | 5.4 | 7.1 | 8.2 | 12.5 | ||
| 300 | RF | 4.8 | 6.2 | 9.3 | 14 | 15.5 | 23.4 | |
| BW | 3.5 | 4.4 | 6.8 | 8.1 | 9.2 | 15.4 | ||
| 600 | RF | 5.9 | 7.4 | 10.4 | 16.2 | 17.5 | 28.3 | |
| BW | 4.5 | 5.1 | 8.2 | 10.5 | 12.4 | 20.1 | ||
Pokrywa zaworu zintegrowanego zaworu bramki końcowej kołnierza stalowego 150 funtów jest podzielony na trzy typy: przykręcone pokrywa zaworu, spawany pokrywa zaworu i Pokrycie zaworu samozaporganizujące ciśnienie.
Główną cechą tego zaworu jest Rosnąca łodyga z wspornikiem, a ogólny korpus zaworu to kołnierz. Płaski Dolna konstrukcja gniazda zaworu zmniejsza ciśnienie płynu i zapewnia niezakłócony przepływ. Szeroko stosowane jako urządzenie regulacyjne i przechwytujące w płynie rurociągi, takie jak woda z kranu, ścieki, budownictwo, żywność, elektryczność, medycyna, metalurgia, tekstylia, systemy energetyczne itp.
