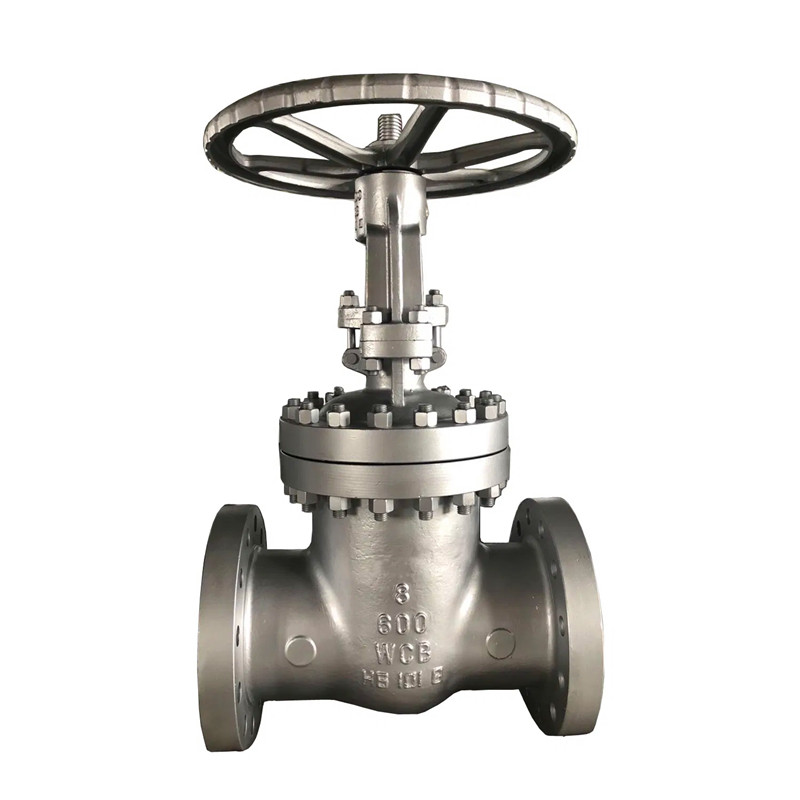

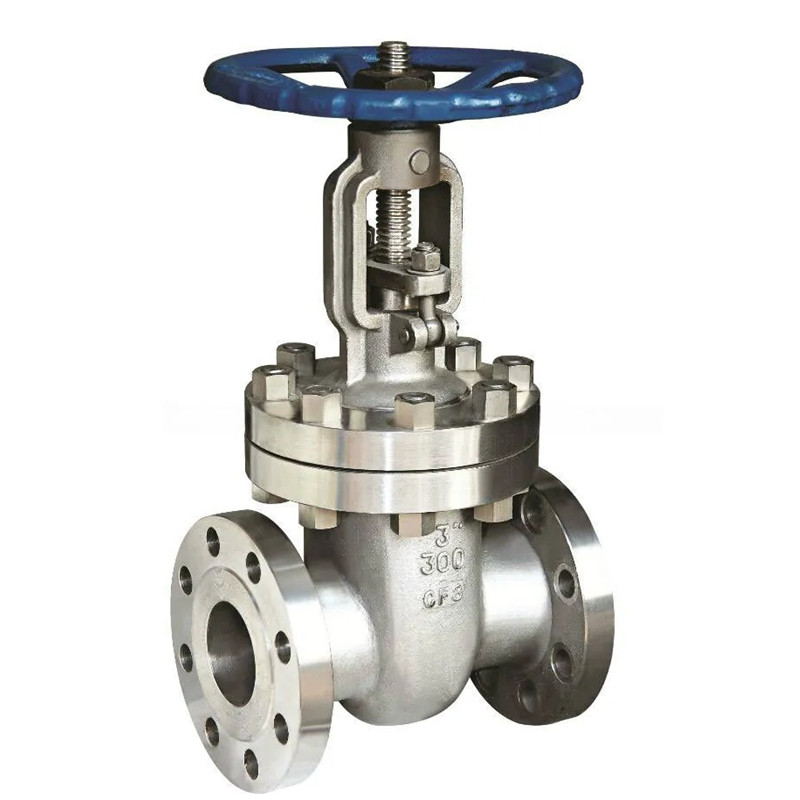

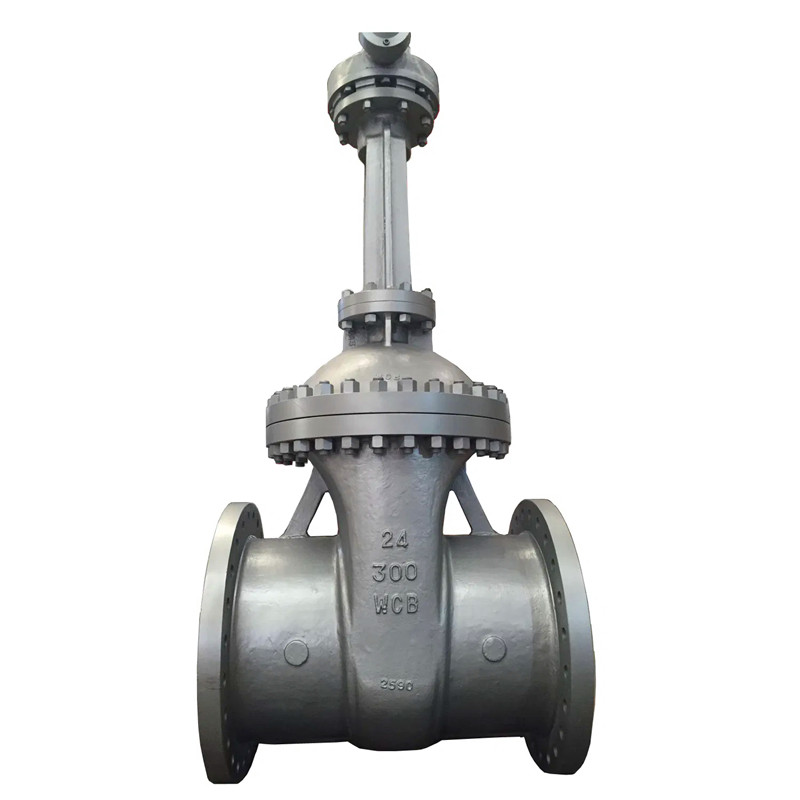

Wenzhou JOEPAI Valve Co., Ltd. jest profesjonalnym producentem zaworów. The konstrukcja pełnego otworu zasuwy klinowej ze staliwa zapewnia płynny przepływ medium, a para uszczelniająca jest precyzyjnie szlifowana, aby zachować dobre właściwości szczelność oraz stabilność otwierania i zamykania przez długi czas. Opcjonalna miękka uszczelka lub metalowa uszczelka, może przyjmować wiele mediów i złożone warunki konstrukcyjne.
Co to jest zawór ze staliwa? Zasuwa klinowa ze staliwa jest jednym z wielu zaworów typy, produkowane ze staliwa (stal węglowa, stal nierdzewna CF8). Obowiązujące temperatura dla zaworów ze staliwa wynosi ≤ 425 ℃, a stosowane medium to woda, olej, gaz ziemny itp. Powszechnie stosowana seria zaworów ze staliwa produkty obejmują zawory kulowe ze staliwa, zasuwy ze staliwa, staliwo przepustnice, zawory zwrotne ze staliwa, zawory kulowe ze staliwa, odlewy filtry stalowe itp.
Cechy: Bramę można regulować w pionie, wyłącznie do otwierania i zamykania całkowicie otwarty i całkowicie zamknięty, i nie można go regulować ani dławić;
Prowadnica klinowa minimalizuje tarcie i zacieranie gniazda, co zapewnia długą żywotność.
Zaprojektowane zgodnie z API 600, ASME B16.34.
Twarzą w twarz: AMSE B16.10
Końcówki kołnierzowe: ASME B16.5
Inspekcja i testowanie: API 598
Korpus wykonany ze staliwa o podwyższonej wytrzymałości.
Uszczelnienie trzpienia zapewnia szczelne uszczelnienie przy niewielkiej lub żadnej konserwacji przez długi czas.
Opcjonalne ładowanie opakowania na żywo.
Nieobrotowy trzonek.
Utwardzone powierzchnie gniazd są odporne na erozję.
Dostępne inne rozmiary i klasy ciśnienia. Skontaktuj się z firmą w celu uzyskania specyfikacji.
Zakres rozmiarów:NPS 2 - 24 (DN 50 - 600)
Ciśnienie znamionowe: klasy ASME 150 - 900
Połączenie standardowe:Końce kołnierzowe
Obsługiwany przez: koło ręczne, przekładnię, siłownik pneumatyczny, hydrauliczny i elektryczny
| KLASA 150 | |||||||||||||
| rozmiar (cale) | 2" | 2-1/2" | 3" | 4" | 6" | 8" | 10" | 12" | 14" | 16" | 18" | 20" | 24" |
| L,RF(mm) | 178 | 191 | 203 | 229 | 267 | 292 | 330 | 356 | 381 | 406 | 432 | 457 | 508 |
| L1-BW (mm) | 216 | 241 | 283 | 305 | 403 | 419 | 457 | 502 | 572 | 610 | 660 | 711 | 813 |
| L2-RTJ(mm) | 191 | 203 | 216 | 241 | 279 | 305 | 343 | 368 | 394 | 419 | 445 | 470 | 521 |
| Hmm) | 400 | 490 | 510 | 585 | 795 | 1015 | 1230 | 1465 | 1755 | 2030 | 2210 | 2510 | 2880 |
| K(mm) | 200 | 200 | 250 | 300 | 350 | 350 | 400 | 450 | 500 | 500 | 600 | 750 | 750 |
| KLASA 300 | |||||||||||||
| rozmiar (cale) | 2" | 2-1/2" | 3" | 4" | 6" | 8" | 10" | 12" | 14" | 16" | 18" | 20" | 24" |
| L,RF(mm) | 216 | 241 | 283 | 305 | 403 | 419 | 457 | 502 | 762 | 838 | 914 | 991 | 1143 |
| L1-BW (mm) | 216 | 241 | 283 | 305 | 403 | 419 | 457 | 502 | 762 | 838 | 914 | 991 | 1143 |
| L2-RTJ(mm) | 232 | 257 | 298 | 321 | 419 | 435 | 473 | 518 | 778 | 854 | 930 | 1010 | 1165 |
| Hmm) | 470 | 525 | 533 | 610 | 845 | 1050 | 1295 | 1600 | 1830 | 2035 | 2195 | 2470 | 2900 |
| K(mm) | 200 | 200 | 250 | 300 | 350 | 350 | 400 | 450 | 500 | 500 | 600 | 750 | 750 |
| KLASA 600 | |||||||||||||
| rozmiar (cale) | 2" | 2-1/2" | 3" | 4" | 6" | 8" | 10" | 12" | 14" | 16" | 18" | 20" | 24" |
| L,RF(mm) | 292 | 330 | 356 | 432 | 559 | 660 | 787 | 838 | 889 | 991 | 1092 | 1194 | 1397 |
| L1-BW (mm) | 292 | 330 | 356 | 432 | 559 | 660 | 787 | 838 | 889 | 991 | 1092 | 1194 | 1397 |
| L2-RTJ(mm) | 295 | 333 | 359 | 435 | 562 | 664 | 791 | 841 | 892 | 994 | 1095 | 1200 | 1407 |
| Hmm) | 495 | 550 | 615 | 735 | 1005 | 1245 | 1480 | 1730 | 1915 | 2050 | 2260 | 2620 | 2900 |
| K(mm) | 200 | 250 | 300 | 350 | 450 | 500 | 600 | 750 | 850 | 850 | 960 | 960 | 1000 |
| KLASA 900 | |||||||||||||
| rozmiar (cale) | 2" | 2-1/2" | 3" | 4" | 6" | 8" | 10" | 12" | 14" | 16" | 18" | 20" | 24" |
| L,RF(mm) | 368 | 419 | 381 | 457 | 610 | 737 | 838 | 965 | 1029 | 1130 | 1219 | 1321 | 1549 |
| L1-BW (mm) | 368 | 419 | 381 | 457 | 610 | 737 | 838 | 965 | 1029 | 1130 | 1219 | 1321 | 1549 |
| L2-RTJ(mm) | 371 | 422 | 384 | 460 | 613 | 740 | 841 | 968 | 1038 | 1140 | 1232 | 1334 | 1568 |
| Hmm) | 590 | 700 | 740 | 870 | 1120 | 1390 | 1592 | 1765 | 2025 | 2175 | 2510 | 2750 | 3240 |
| K(mm) | 250 | 300 | 350 | 450 | 500 | 600 | 750 | 850 | 850 | 960 | 960 | 1000 |
1000 |
| Ciało | WCB, CF3, CF3M, CF8, CF8M |
| Czapeczka | WCB, CF3, CF3M, CF8, CF8M |
| Trzon | 2Cr13, SS304, SS316, stal węglowa |
| Nakrętka macierzysta | mosiądz |
| Pierścień klinowy | CF3, CF3M, CF8, CF8M |
| Dysk | ASTM A216 WCB |
| Uszczelka maski | Grafit, PTFE |
| Siedziba | CF3, CF3M, CF8, CF8M |
| Uszczelka | Grafit |
| Koło ręczne | GGG40/50, ASTM A536 65-45-12 |
| Zakres ciśnienia | 150 funtów, 300 funtów, 600 funtów, 900 funtów |
Elementem otwierającym i zamykającym zasuwę klinową ze staliwa jest płyta zasuwowa i kierunek ruchu płyty bramy jest prostopadły do kierunku płyn. Zasuwę można jedynie całkowicie otworzyć i całkowicie zamknąć, oraz nie można regulować ani dławić.
Zasuwa posiada dwie powierzchnie uszczelniające, a najczęściej używany zawór zasuwowy ma dwie powierzchnie uszczelniające uformować kształt klina. Kąt klina zmienia się w zależności od parametrów zaworu, zwykle 5°, a 2°52′, gdy temperatura medium nie jest wysoka.
