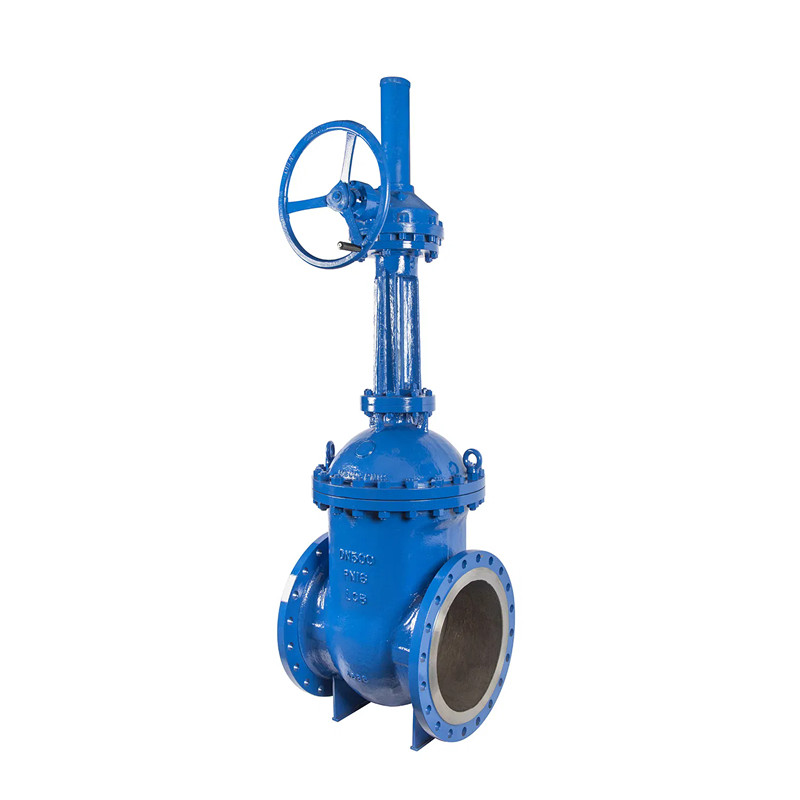

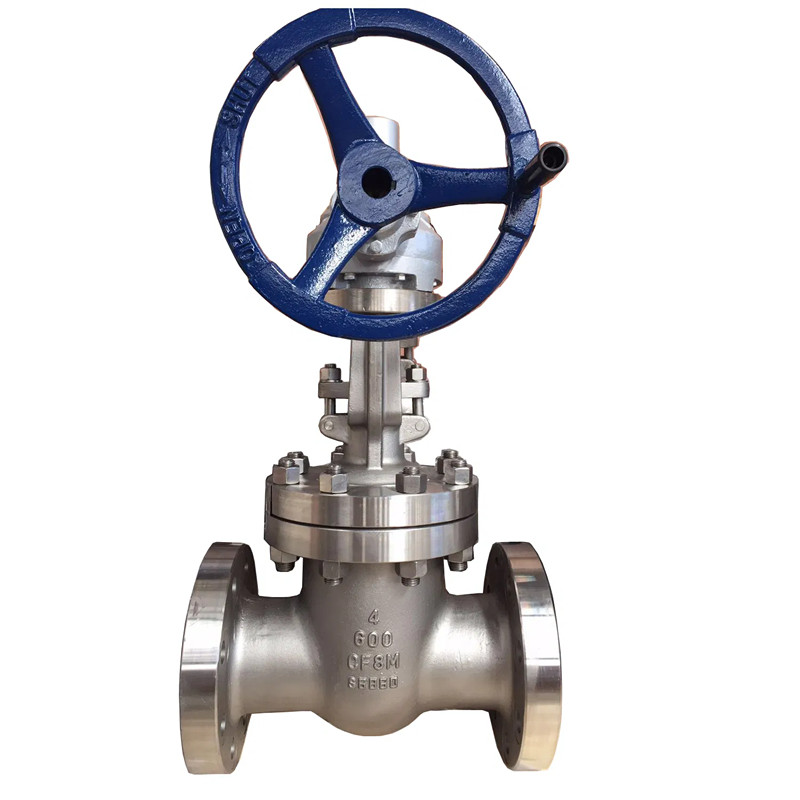

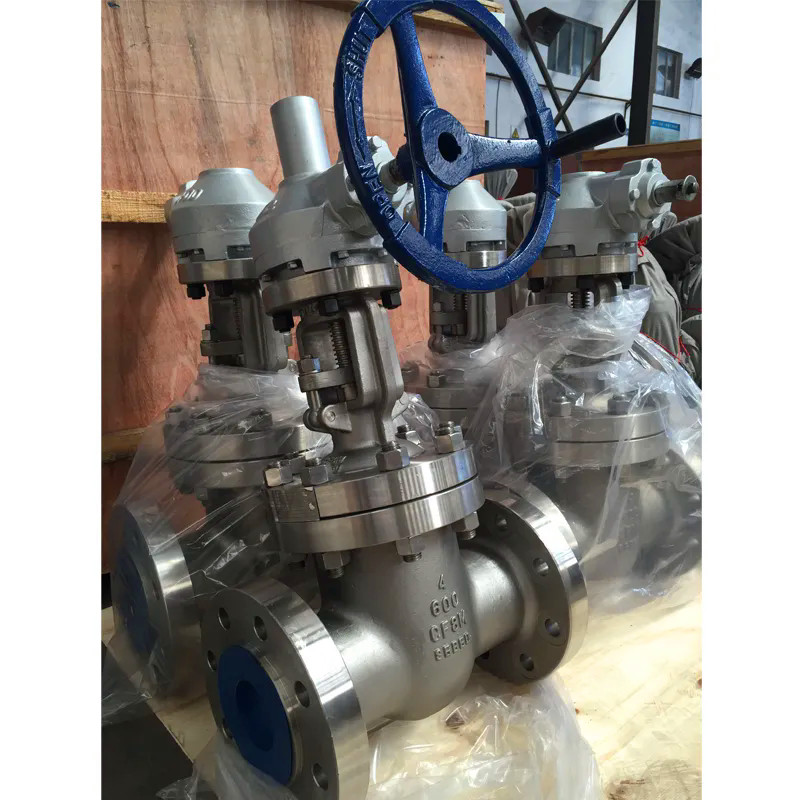

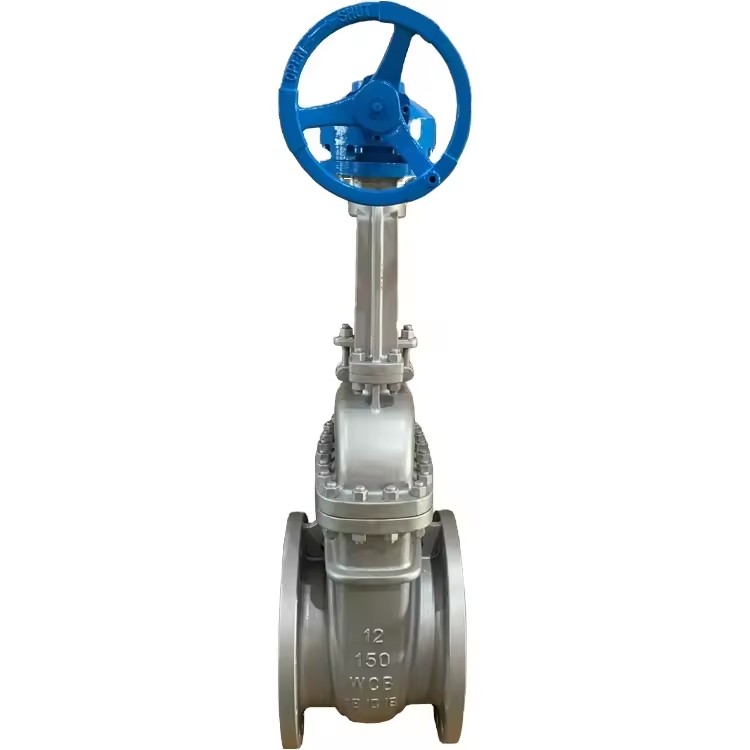

Zasuwa zasuwowa ze staliwa JOEPAI Api 600 ANSI z przekładnią kołnierzową, wyprodukowana w fabryce w Chinach, przyjmuje odlewany korpus zaworu, odporność na wysokie ciśnienie, wysoką skuteczność uszczelniania i wysoką trwałość, szeroko stosowane w takich gałęziach przemysłu, jak ropa naftowa, gaz ziemny, chemia i energetyka. Zapraszamy do kontaktu z nami w celu uzyskania dalszych informacji lub wsparcia technicznego!
Przykręcana maska lub maska z uszczelką ciśnieniową
Elastyczny klin
Pełne porty
Zewnętrzna śruba i jarzmo (OS&Y), wznoszący się trzpień
Rozszerzona maska do zastosowań kriogenicznych
Urządzenie blokujące opcjonalne
Przekaż na żądanie
Projektowanie i produkcja: API 600, API 6D, BS1414 itp.
Twarzą w twarz (od końca do końca): ANSI B16.10, API 6D itp
Połączenie kołnierzowe: ANSI B16.5, ASME B16.47 itp
Koniec spawany doczołowo: ANSI B16.25 itp
Testy i inspekcje: API 598, API 6D itp
Model:Z40H
Rozmiar: 2” do 60” (DN50 do DN1500)
Ciśnienie: ASME 150 #, 300 #, 600 #, 900 #, 1500 #, 2500 #
Materiał korpusu: stal nierdzewna, stal nierdzewna duplex, stal nierdzewna super duplex, stal węglowa, stal węglowa niskotemperaturowa, stopy niklu, brąz niklowo-aluminiowy, hastelloy, inconel itp.
Materiał wykończenia: 13% Cr, SS304, SS316, SS304L, SS316L, F11, F22 itp.
Połączenie końcowe: kołnierzowe RF/RTJ/FM/FF, zgrzewanie doczołowe (BW)
Działanie: Koło ręczne, przekładnia ślimakowa, sterowane elektrycznie

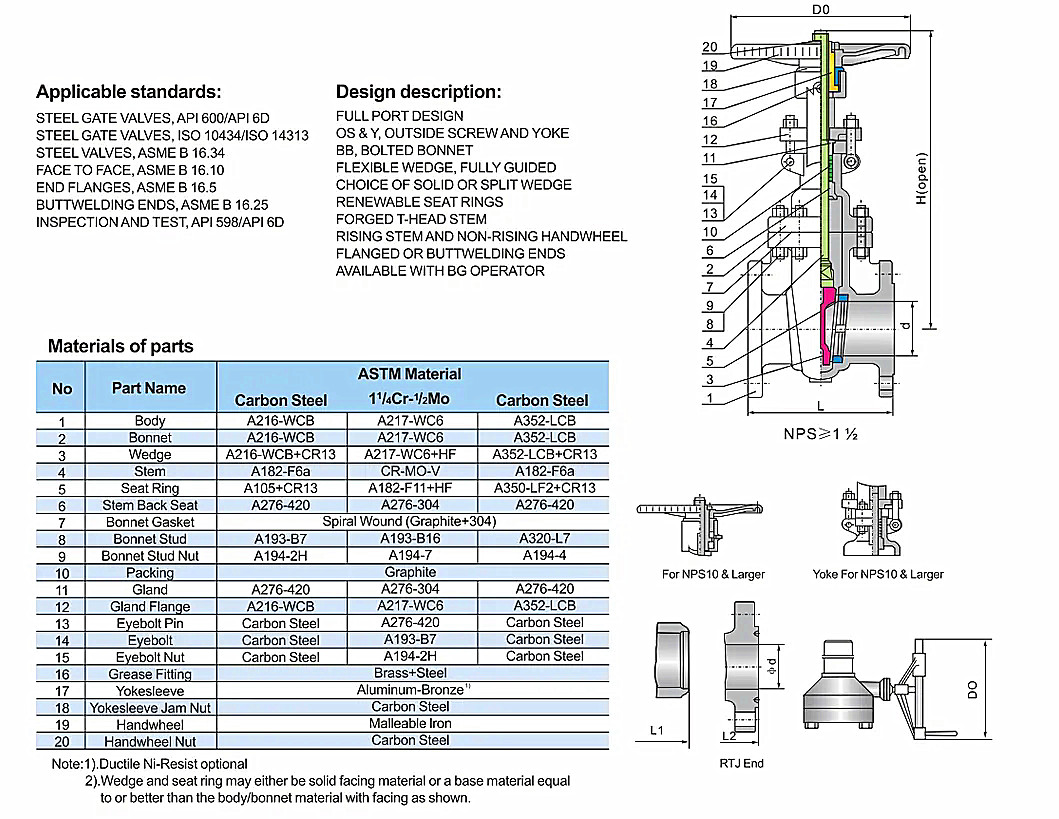

| KLASA 600 | |||||||||||||
| rozmiar (cale) | 2" | 2-1/2" | 3" | 4" | 6" | 8" | 10" | 12" | 14" | 16" | 18" | 20" | 24" |
| L,RF(mm) | 292 | 330 | 356 | 432 | 559 | 660 | 787 | 838 | 889 | 991 | 1092 | 1194 | 1397 |
| L1-BW (mm) | 292 | 330 | 356 | 432 | 559 | 660 | 787 | 838 | 889 | 991 | 1092 | 1194 | 1397 |
| L2-RTJ (mm) | 295 | 333 | 359 | 435 | 562 | 664 | 791 | 841 | 892 | 994 | 1095 | 1200 | 1407 |
| Hmm) | 495 | 550 | 615 | 735 | 1005 | 1245 | 1480 | 1730 | 1915 | 2050 | 2260 | 2620 | 2900 |
| K(mm) | 200 | 250 | 300 | 350 | 450 | 500 | 600 | 750 | 850 | 850 | 960 | 960 | 1000 |
| KLASA 900 | |||||||||||||
| rozmiar (cale) | 2" | 2-1/2" | 3" | 4" | 6" | 8" | 10" | 12" | 14" | 16" | 18" | 20" | 24" |
| L,RF(mm) | 368 | 419 | 381 | 457 | 610 | 737 | 838 | 965 | 1029 | 1130 | 1219 | 1321 | 1549 |
| L1-BW (mm) | 368 | 419 | 381 | 457 | 610 | 737 | 838 | 965 | 1029 | 1130 | 1219 | 1321 | 1549 |
| L2-RTJ (mm) | 371 | 422 | 384 | 460 | 613 | 740 | 841 | 968 | 1038 | 1140 | 1232 | 1334 | 1568 |
| Hmm) | 590 | 700 | 740 | 870 | 1120 | 1390 | 1592 | 1765 | 2025 | 2175 | 2510 | 2750 | 3240 |
| K(mm) | 250 | 300 | 350 | 450 | 500 | 600 | 750 | 850 | 850 | 960 | 960 | 1000 |
1000 |
