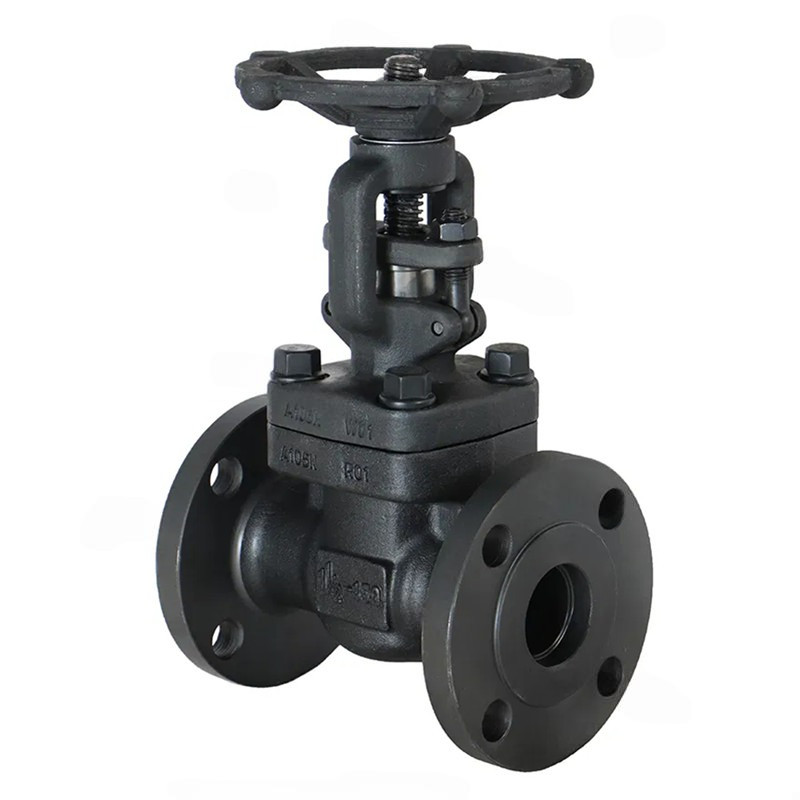

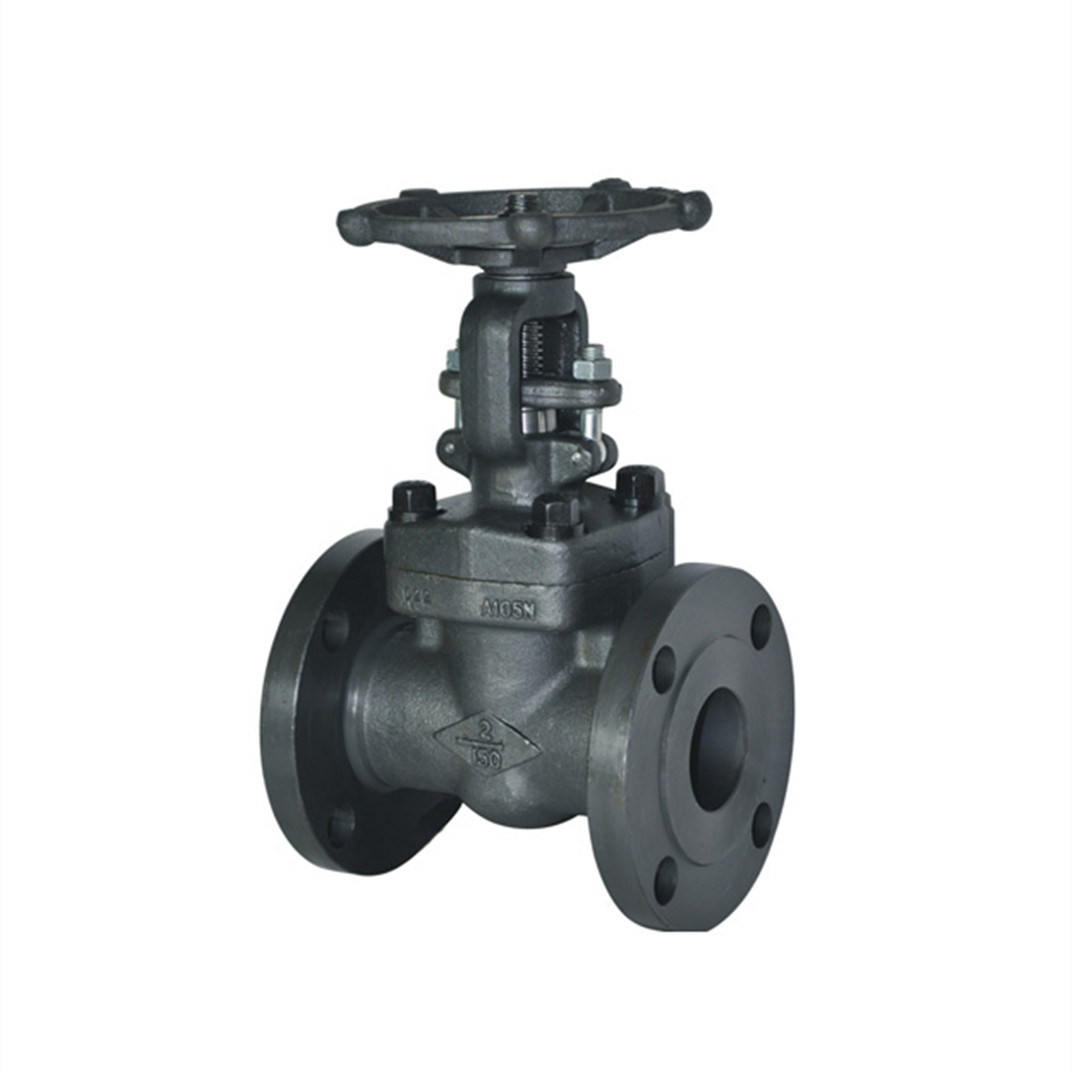

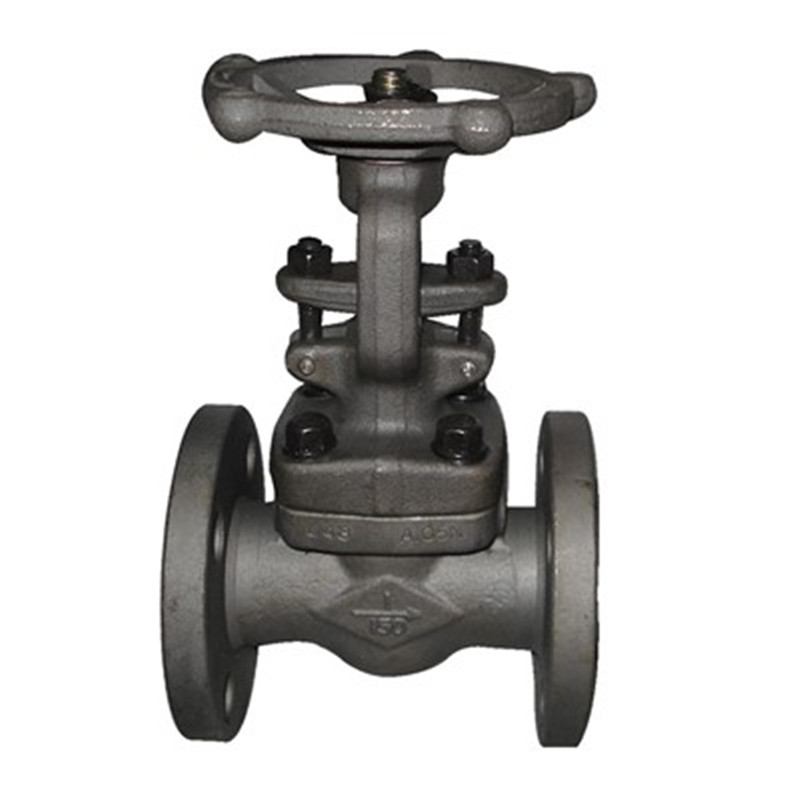

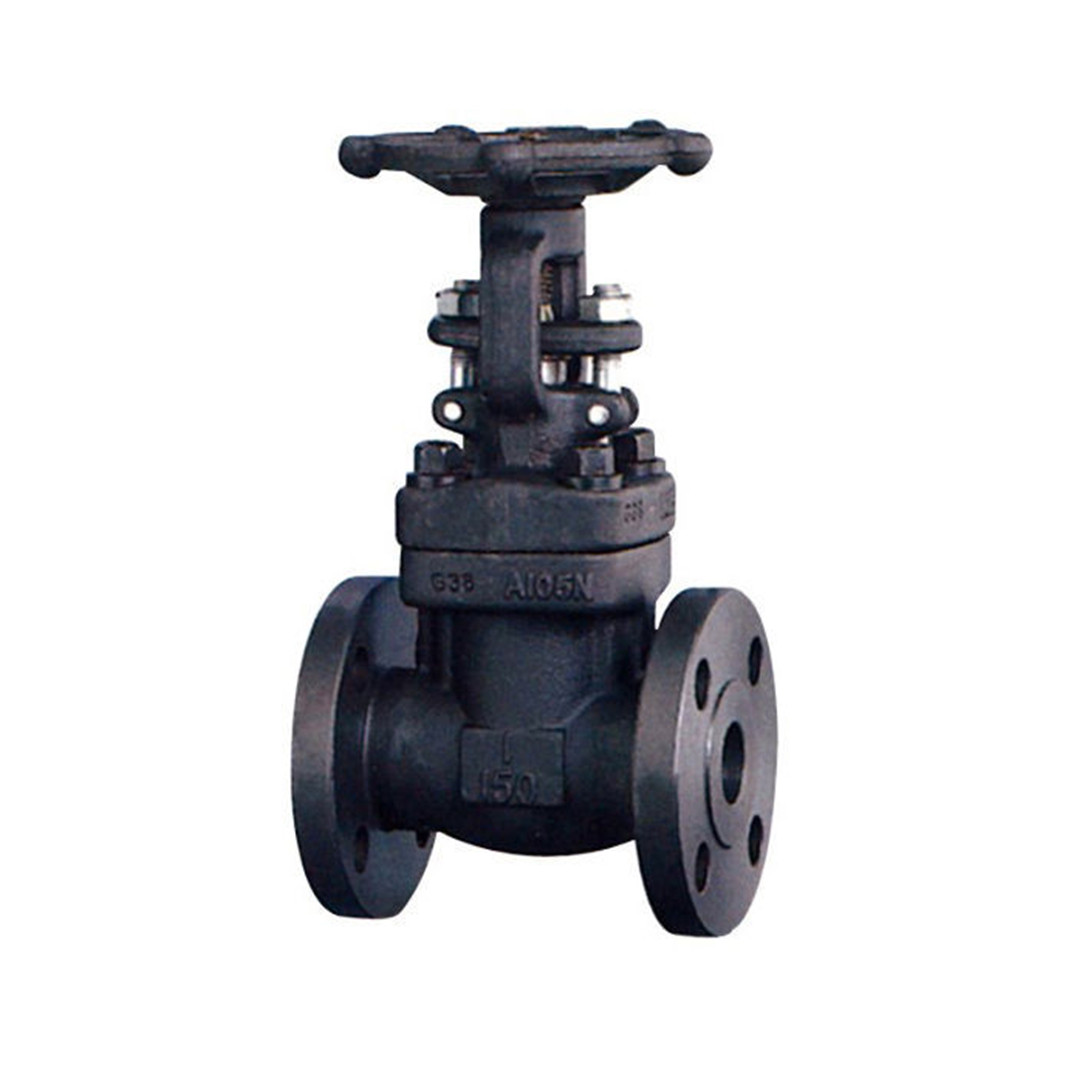

Zintegrowany zawór bramki z kołnierza stalowego

Joepai Trwała zintegrowana zawór bramki z kołnierzem stalowym jest rodzajem zaworu bramkowego z połączeniem kołnierza, który jest najczęstszą metodą połączenia. Zawory bramki kołnierza są stabilne i niezawodne, gdy są stosowane w rurociągach, więc są często stosowane w rurociągach pod wysokim ciśnieniem.

Wyślij zapytanie

Opis produktu

Komponent otwierający i zamykający zaawansowanego zintegrowanego zaworu bramki kołnierza stalowego jest bramą, a kierunek ruchu bramki jest prostopadły do kierunku płynu. Zawór bramkowy może być w pełni otwarty i w pełni zamknięty i nie można go regulować ani dławić. Zawór bramki ma dwie powierzchnie uszczelniające, a zawór bramkowy najczęściej używany ma dwie powierzchnie uszczelniające, które tworzą kształt klina. Kąt klina zmienia się w zależności od parametrów zaworu, zwykle 50 stopni i 2 ° 52 ', gdy średnia temperatura nie jest wysoka. Brama zaworu klinowego może być wykonana jako całość, zwana sztywną bramą; Można go również przekształcić w bramę, która może wywołać niewielkie odkształcenie w celu poprawy jego przetwarzania i zrekompensować odchylenie kąta powierzchni uszczelnienia podczas przetwarzania. Ten typ bramy nazywa się elastyczną bramą.

Funkcje produktu:

Rozmiar: 1/2 ''-2 '' (DN15 ~ DN50)

Ocena ciśnienia: 150LB-600LB/PN16 ~ PN100/10K ~ 60K)

Materiał: A105, FL2, F11, F22, F5, F304, F316, F51/F53, F321, C3, C5, C95800

Odpowiednia temperatura: -29ºC ~ 429ºC.

Odpowiednie medium: woda, pary, olej i gaz ziemny itp.

Standardy produktów:

Projektowanie i produkcja zgodna: API602, BS5352, ANSI B16.34

Wymiar spawany gniazdo zgodny z ANSI B16.11, JB/T1751

Końce śruby Wymiar zgodny z ANSI B1.20.1, JB/T7306

Spawane tyłek zgodne z ANSI B16.25, JB/T12224

Końce kołnierzowe są zgodne z ANSI B16.5, JB79

Test i kontrola zgodne z: API598, GB/T13927, JB/T9092

Zastosowanie produktu

Zintegrowany zawór bramki z kołnierza stalowego jest odpowiedni do rurociągów w różnych warunkach pracy, takich jak przemysł ropy naftowej, chemiczny, farmaceutyczny, nawozowy i energetyczne o presjach nominalnych od 4,0 megapaskali do 10,0 megapaskali (1 megapaskal = 10 kilogramów) oraz temperatury pracy od 29 do 600 degapasków. Nie można go używać do odcinania ani podłączania nośników rurociągowych i nie można go dostosować ani dławić. Obowiązujące media obejmują wodę, olej, pary, kwaśne pożywki itp.

Standardowe specyfikacje materiałów

NIE.	Nazwa części	CS do ASTM	Co do ASTM	SS do ASTM
		Typ A105	Typ F22	Typ F304 (L)		Typ F316 (L)
1	Ciało	A105	A182 F22	A182 F304 (L)		A182 F316 (L)
2	Pierścień siedziska	A276 420	A276 304	A276 304 (L)		A276 316 (L)
3	Klin	A276 410 i 430	A182 F304	A182 F304 (L)		A182 F316 (L)
4	Trzon	A182 F6	A182 F304	A182 F304 (L)		A182 F316 (L)
5	Uszczelka	Faliste grafit SS +		SS + PTFE
6	Czapeczka	A105	A182 F22	A182 F304 (L)		A182 F316 (L)
7	Śruba maski	A193 B7	A193 B16	A193 B8		A193 B8M
8	Szpilka	A276 420		A276 304
9	Gruczoł	A276 410		A182 F304 (L)		A182 F316 (L)
10	Gruczoł	A193 B7	A193 B16	A193 B8		A193 B8M
11	Kołnierz gruczołu	A105	A182 F11	A182 F304 (L)		A182 F316 (L)
12	Orzechy gruczołu	A193 2H	A194 4	A194 8		A194 8m
13	Nutę jarzmową	A276 410
14	H.W. Zamek	A194 2H	A194 4	A194 8		A194 8m
15	Tabliczka z nazwiskiem	SS
16	Koło ręczne	A197
17	Uszczelka łożyska	A473 431
18	Pakowanie łodygi	Elastyczny grafit			PTFE
Odpowiednie medium		W.O.G. itp	W.O.G. itp		Hno3ch3ooh itp
Odpowiednia temperatura		-29 425	-29 550		-29 180

Uwaga: Inne materiały są dostępne na żądanie.

Wymiary (mm) i wagi (kg)

Zawór z bramy końcowej 150lb ~ 600 funtów

NPS			1/2 "	3/4 "	1 "	1-1/4 "	1-1/2 "	2 "
L (RF) L1 (BW)	150		108	117	127	140	165	203
	300		140	152	165	178	190	216
	600		165	190	216	229	241	292
H (otwarte)	150 300		158	169	197	236	246	283
H (otwarte)	600		169	197	236	246	283	320
W			100	100	125	160	160	180
Ciężary	150	RF	4.5	5.2	8.2	11.5	12.5	20.3
	150	BW	2.8	3.3	5.4	7.1	8.2	12.5
	300	RF	4.8	6.2	9.3	14	15.5	23.4
	300	BW	3.5	4.4	6.8	8.1	9.2	15.4
	600	RF	5.9	7.4	10.4	16.2	17.5	28.3
	600	BW	4.5	5.1	8.2	10.5	12.4	20.1
