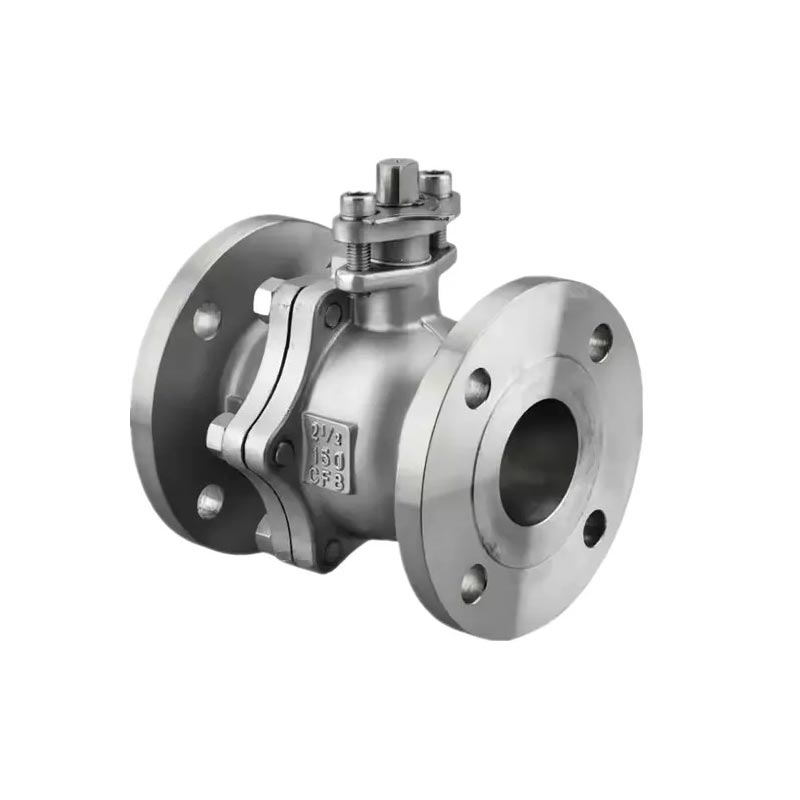

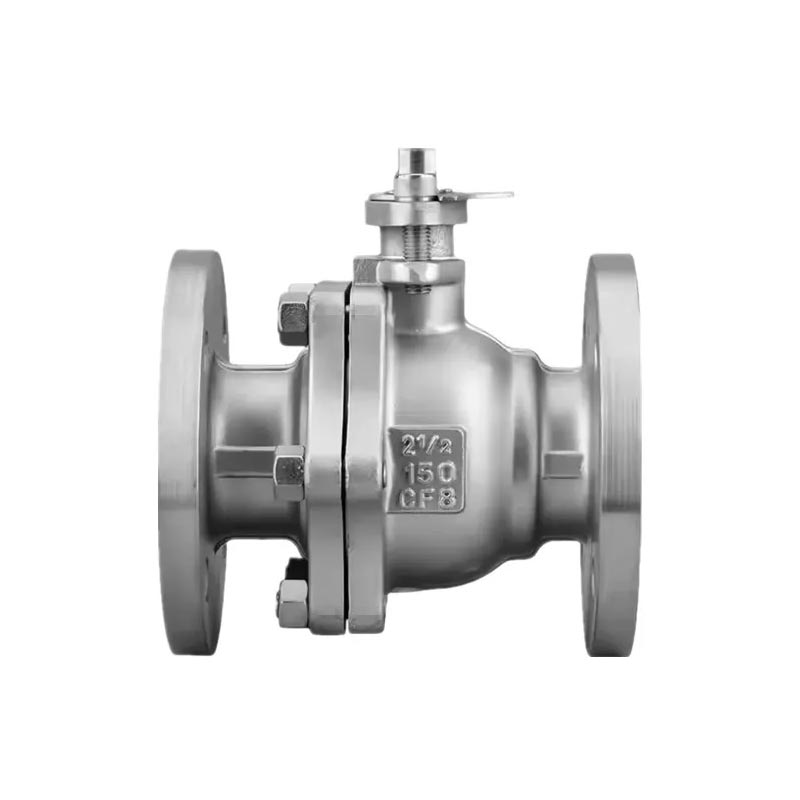

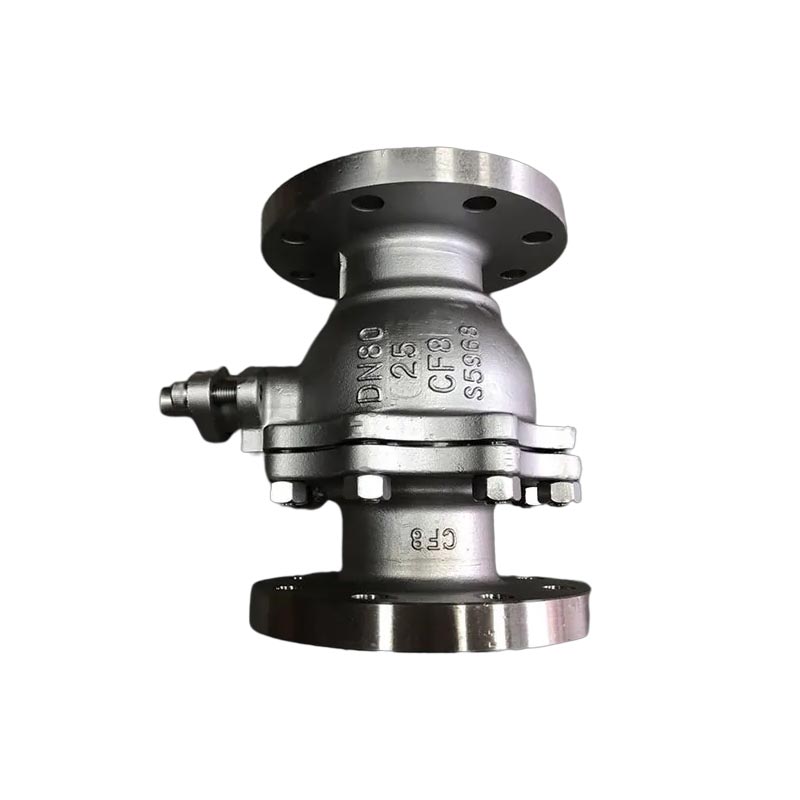

Dokładnie wysokiej jakości standardowe zawory piłki ze stali nierdzewnej ANSI ANSI, klasa 150LB, dokładnie Benchmarking Międzynarodowy system standardowy, łączy takie zalety odporność na korozję, wysoka uszczelnienie i wysoka zdolność adaptacyjna i jest niezawodnym marka do wydajnej kontroli płynów w globalnych systemach przemysłowych.
Projekt: ANSI 16.34
Kołnierz końcowy: ASME B16.5
Wymiary twarzą w twarz: ASME B16.10
Kontrola i test: API 598
Rozmiar: 1/2 "~ 10", ciśnienie: 150 funtów ~ 300lb
Pełny port, dźwignia obsługiwana
Projektowanie pnia odpornego na wydmuchi
Casting inwestycyjny
Materiał: stal węglowa WCB/DIN1.0619
Stal nierdzewna 304/1.4308
Stal nierdzewna 316/1.4408
Odpowiednie: woda, olej, gaz
| 1 | Ciało | WCB/ CF8/ CF8M | 9 | Pady pchnięcia | WCB/ CF8/ CF8M |
| 2 | Siedziba | PTFE | 10 | Uszczelka | WCB/ CF8/ CF8M |
| 3 | Piłka | SS304/ SS316 | 11 | Trzon | SS304/ SS316 |
| 4 | Śruba | SS304/ SS316 | 12 | Gruczoł | SS304/ SS316 |
| 5 | Sprężyna | SS304/ SS316 | 13 | Nakrętka | SS304/ SS316 |
| 6 | Nakrętka | SS304/ SS316 | 14 | Sprężyna | SS304/ SS316 |
| 7 | Czapka | WCB/ CF8/ CF8M | 15 | Dźwignia | SS |
| 8 | Uszczelka | WCB/ CF8/ CF8M |

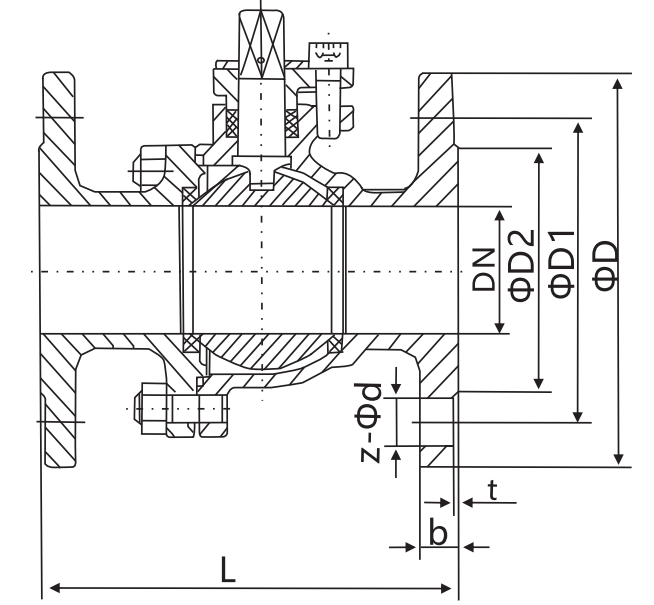

| NPS | Dn | L | D | D1 | D2 | b | t | Z-meb |
| 1/2 " | 15 | 108 | 90 | 60.3 | 34.9 | 11.5 | 1.6 | 4-F16 |
| 3/4 " | 20 | 117 | 100 | 69.9 | 42.9 | 13 | 1.6 | 4-F16 |
| 1 " | 25 | 127 | 110 | 79.4 | 50.8 | 14.5 | 1.6 | 4-F16 |
| 11/4 " | 32 | 140 | 115 | 88.9 | 63.5 | 16 | 1.6 | 4-F16 |
| 11/2 " | 40 | 165 | 125 | 98.4 | 73 | 17.5 | 1.6 | 4-F16 |
| 2 " | 50 | 178 | 150 | 120.7 | 92.1 | 19.5 | 1.6 | 4-F19 |
| 21/2 " | 65 | 190 | 180 | 139.7 | 104.8 | 22.5 | 1.6 | 4-F19 |
| 3 " | 80 | 203 | 190 | 152.4 | 127 | 24 | 1.6 | 4-F19 |
| 4 ” | 100 | 229 | 230 | 190.5 | 157.2 | 24 | 1.6 | 4-F19 |
| 5 " | 125 | 356 | 255 | 215.9 | 185.7 | 24 | 1.6 | 4-F22 |
| 6 " | 150 | 394 | 280 | 241.3 | 215.9 | 25.5 | 1.6 | 4-F22 |
| 8 " | 200 | 457 | 345 | 298.5 | 269.9 | 29 | 1.6 | 4-F22 |
| 10 " | 250 | 533 | 405 | 362 | 323.8 | 30.5 | 1.6 | 4-F25 |
| 12 " | 300 | 610 | 485 | 431.8 | 381 | 32 | 1.6 | 4-F25 |
| 14 " | 350 | 686 | 535 | 476.3 | 412.8 | 35 | 1.6 | 4-F29 |
| 16 " | 400 | 762 | 595 | 539.8 | 469.9 | 37 | 1.6 | 4-F29 |
| NPS | Dn | L | D | D1 | D2 | b | t | Z-meb |
| 1/2 " | 15 | 140 | 95 | 66.7 | 34.9 | 14.5 | 1.6 | 4-F16 |
| 3/4 " | 20 | 152 | 115 | 82.6 | 42.9 | 16 | 1.6 | 4-F19 |
| 1 " | 25 | 165 | 125 | 88.9 | 50.8 | 17.5 | 1.6 | 4-F19 |
| 11/4 " | 32 | 178 | 135 | 98.4 | 63.5 | 19.5 | 1.6 | 4-F19 |
| 11/2 " | 40 | 190 | 155 | 114.3 | 73 | 21 | 1.6 | 4-F22 |
| 2 " | 50 | 216 | 165 | 127 | 92.1 | 22.5 | 1.6 | 8-f19 |
| 21/2 " | 65 | 241 | 190 | 149.2 | 104.8 | 25.5 | 1.6 | 8-F22 |
| 3 " | 80 | 282 | 210 | 168.3 | 127 | 29 | 1.6 | 8-F22 |
| 4 ” | 100 | 305 | 255 | 200 | 157.2 | 32 | 1.6 | 8-F22 |
| 5 " | 125 | 381 | 280 | 235 | 185.7 | 35 | 1.6 | 8-F22 |
| 6 " | 150 | 403 | 320 | 269.9 | 215.9 | 37 | 1.6 | 12-F22 |
| 8 " | 200 | 502 | 380 | 330.2 | 269.9 | 41.5 | 1.6 | 12-F25 |
| 10 " | 250 | 568 | 445 | 387.4 | 323.8 | 48 | 1.6 | 16-F29 |
| 12 " | 300 | 648 | 520 | 450.8 | 381 | 51.0 | 1.6 | 16-F32 |
| 14 " | 350 | 762 | 585 | 514.4 | 412.8 | 54.0 | 1.6 | 20-F32 |
| 16 " | 400 | 838 | 650 | 571.5 | 469.9 | 57.5 | 1.6 | 20-F35 |
Jako zorientowane na eksport przedsiębiorstwo zaawansowane technologicznie, Joepai ściśle śledzi Międzynarodowe standaryzowane procesy produkcyjne, przyjmuje CNC Numerical Centra kontrolne i wieloetapowe testy upływowe, aby zapewnić, że nasze standardowe zawory kulkowe ANSI ze stali nierdzewnej spełniają standardy ANSI/API. Wszystkie produkty mogą dostarczyć raportów materialnych (MTC 3.1) i certyfikaty testowania stron trzecich (CE, ISO, API 607 Fire ochrona), zapewnianie stabilnych i niezawodnych gwarancji kontroli zaworów globalni klienci.
