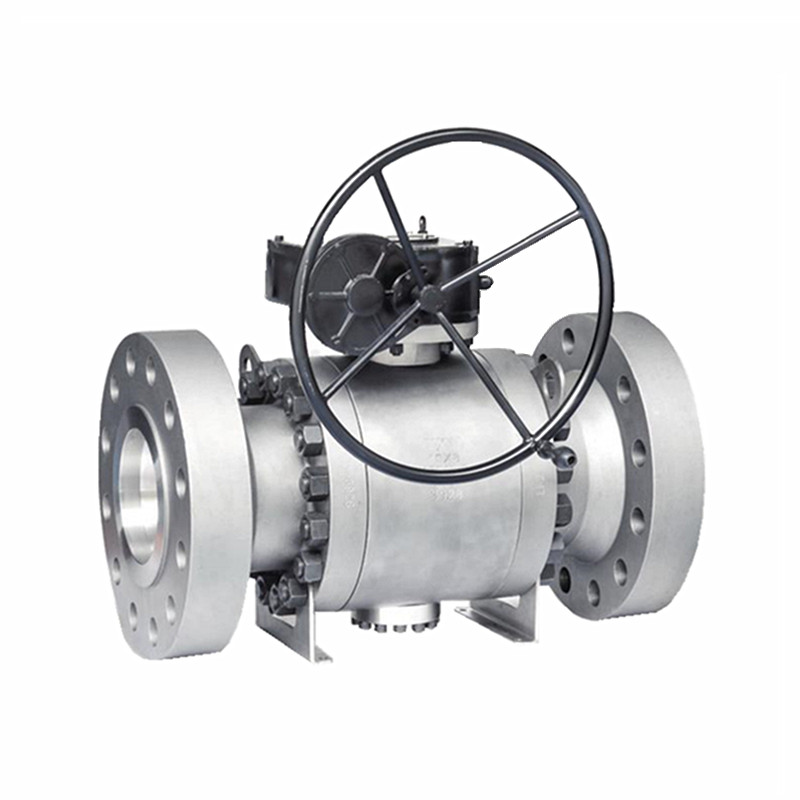

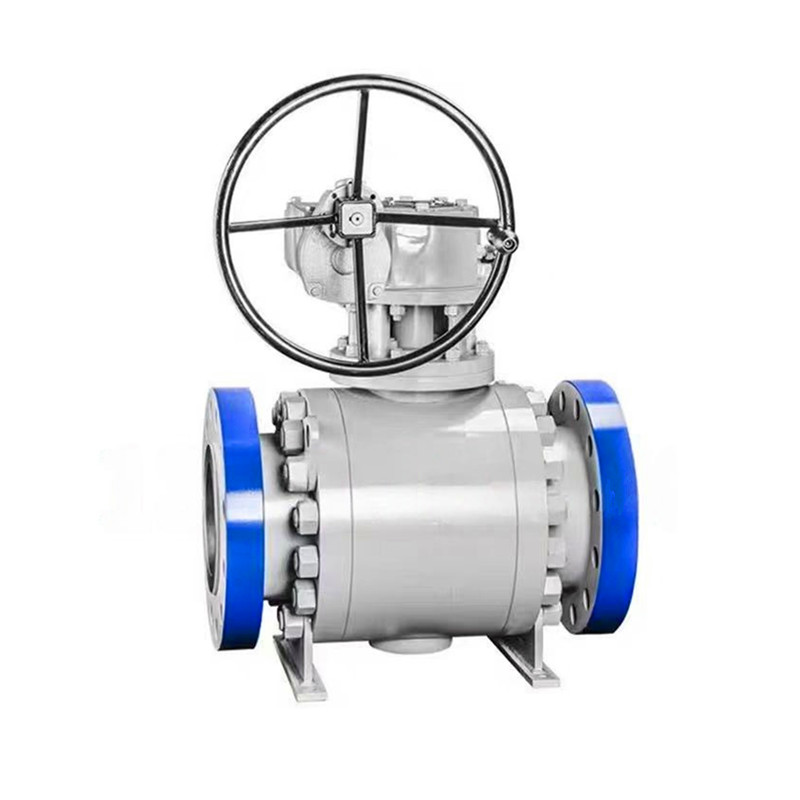

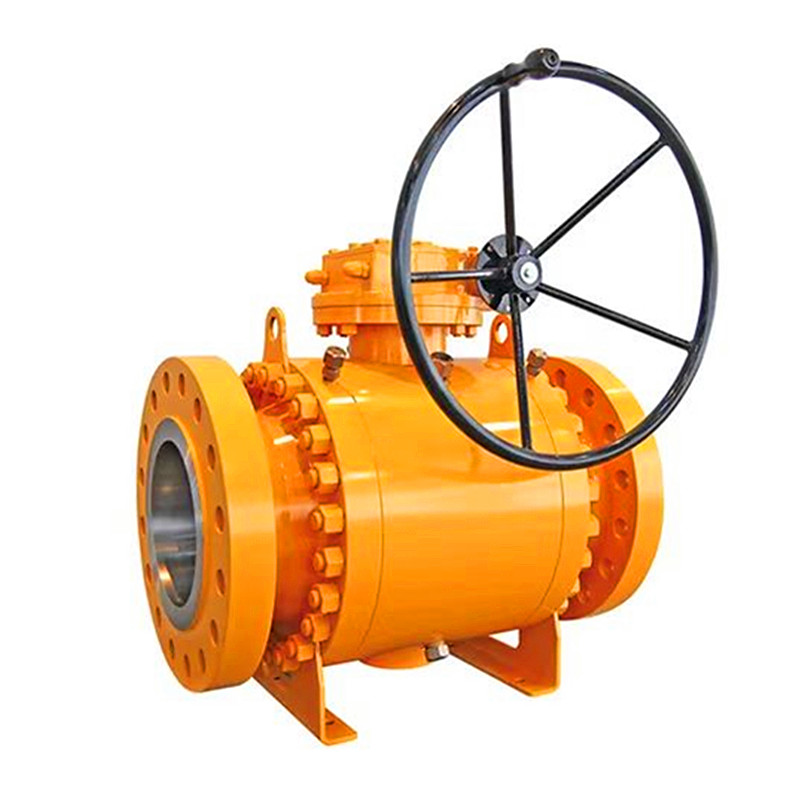

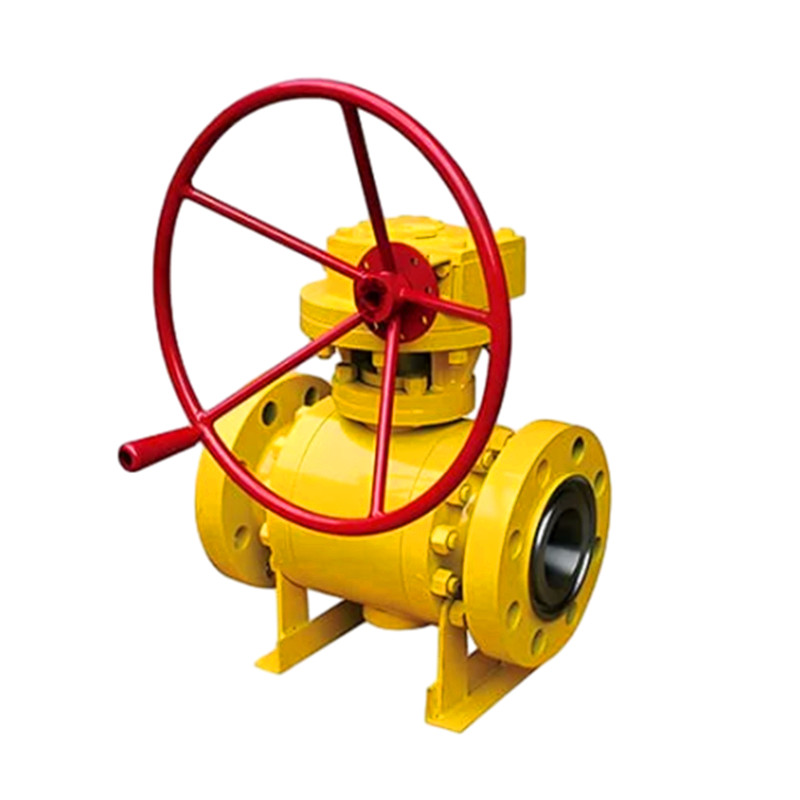

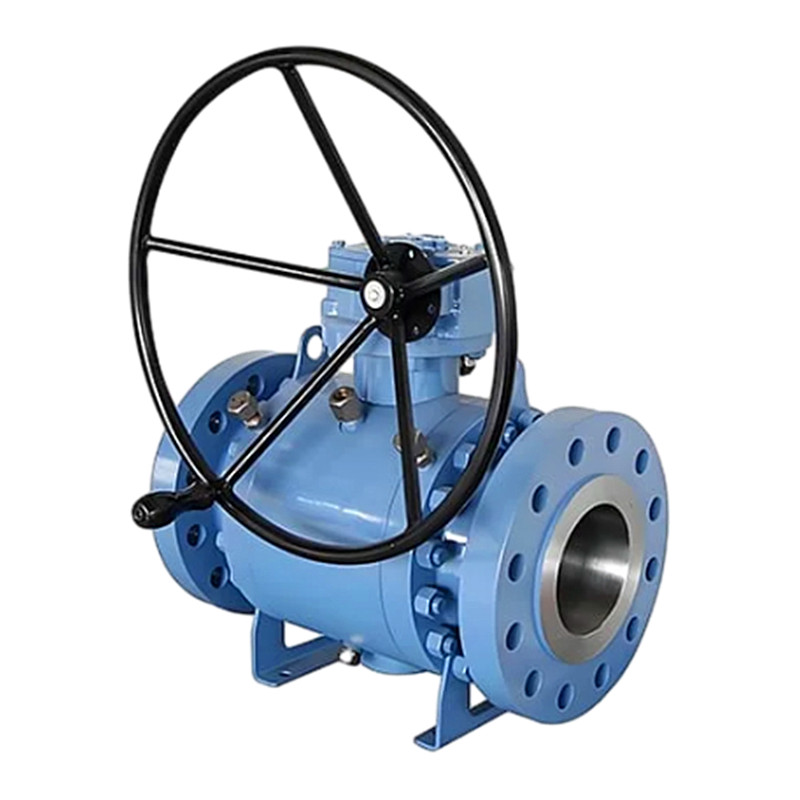

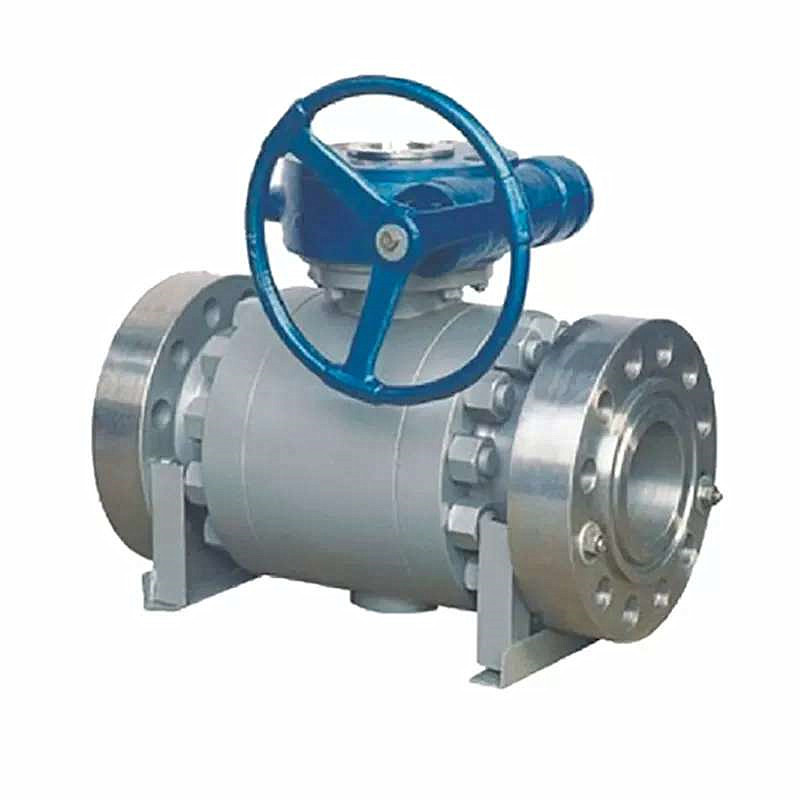

Zawór kulowy z kołnierzem, 3-częściowy, z kutej stali i pełnym otworem, montowany na czopie

JOEPAI Valve jest głęboko zaangażowana w rynek 3-częściowych zaworów kulowych z kołnierzem kutym i pełnym przelotem, montowanym na czopie od 2003 roku. Zawór składa się z trzech elementów, co ułatwia demontaż i konserwację. Części wewnętrzne można wymienić bez demontażu całego rurociągu, co znacznie skraca czas i koszty konserwacji. Joepai skupiający się na usługach niestandardowych i eksportowych dla kute zawory wysokociśnieniowe, z bogatym doświadczeniem OEM. W zastosowaniach przemysłowych, w których występują trudne warunki, takie jak wysokie ciśnienie, wysoka temperatura lub media korozyjne, kute zawory kulowe są często bardziej niezawodnym wyborem niż zawory odlewane. W przeciwieństwie do większości zaworów kulowych, w których stosuje się procesy odlewania, zawory kute znacznie poprawiają ich wytrzymałość konstrukcyjną i odporność na ciśnienie dzięki unikalnej metodzie produkcji. Wybierz kuty zawór kulowy do trudnych warunków, w których bezpieczeństwo, niezawodność i maksymalna wytrzymałość nie podlegają negocjacjom.

Cechy produktu

• Materiał kuty ze stali: Korpus zaworu, kula i trzpień są wykonane z wysokiej jakości kutej stali węglowej (A105) lub kutej stali nierdzewnej (F304, F316), poddanej precyzyjnemu kuciu w celu wyeliminowania wad odlewu, zapewniając wysoką wytrzymałość i dobrą odporność na korozję.

• Zawory kulowe wykorzystujące kulę czopową (stałą) oferują znaczne korzyści w warunkach wysokiego ciśnienia, wydajność operacyjną, odporność na zużycie i bezpieczeństwo, dzięki czemu nadają się do różnych złożonych warunków pracy.

• Połączenie kołnierzowe: Wykorzystuje połączenie kołnierzowe zgodne ze standardem ANSI, zapewniające płynne dokowanie z systemami rurociągów, charakteryzujące się łatwą instalacją i niezawodnym uszczelnieniem.

• Niezawodne uszczelnienie: W gnieździe zaworu zastosowano materiały uszczelniające z PTFE, PEEK lub metalu, aby zapewnić uszczelnienie o zerowym wycieku w warunkach wysokiego ciśnienia i wysokiej temperatury.

• Konstrukcja ognioodporna: jest zgodna z normami bezpieczeństwa przeciwpożarowego API 607, utrzymując skuteczność uszczelniania nawet w ekstremalnych warunkach, takich jak pożary, aby zapewnić bezpieczeństwo systemu.

• Konstrukcja trzpienia odporna na wydmuchanie i antystatyczna: Wyposażona w urządzenia antystatyczne i trzpienie odporne na wydmuch w celu zwiększenia bezpieczeństwa elektrycznego i stabilności działania.

• Wiele trybów pracy: Opcjonalna obsługa ręczna lub sterowanie automatyczne, takie jak siłowniki pneumatyczne, elektryczne lub hydrauliczne, aby spełnić wymagania różnych scenariuszy zastosowań.

• Konstrukcja o niskim oporze przepływu: Gładki wewnętrzny kanał przepływu zmniejsza opór przepływu, skutecznie obniżając zużycie energii i poprawiając wydajność systemu.

Dane techniczne

• Średnica nominalna: 2" ~ 40" (DN50 do DN1000)

• Ciśnienie nominalne: 150 funtów do 900 funtów

• Temperatura pracy: -29 ℃ do 425 ℃

• Materiał: stal kuta (A105, F304, F316)

• Materiały uszczelniające: PTFE, RPTFE, PEEK, uszczelki metalowe

• Połączenie kołnierzowe zgodnie z normą ASME B16.5

• Tryby pracy: ręczny, pneumatyczny, elektryczny, hydrauliczny (opcjonalnie)

• Standardy projektowe: API 608, ASME B16.34

• Standard testowania: API 598

Pola aplikacji

• Ropa naftowa i gaz: stosowany w wysokociśnieniowych rurociągach przesyłowych ropy/gazu, rafineriach i zakładach przetwarzania gazu ziemnego.

• Przemysł chemiczny: Nadaje się do obsługi mediów korozyjnych, takich jak kwasy, zasady i roztwory soli.

• Energetyka: stosowany w systemach wody chłodzącej i rurociągach parowych w elektrowniach.

• Uzdatnianie wody i miejskie zaopatrzenie w wodę: Zapewnia bezpieczeństwo jakości wody i stabilne działanie systemu.

• Inżynieria offshore: Świetnie sprawdza się w środowisku wody morskiej, nadaje się do systemów kontroli płynów na platformach i statkach przybrzeżnych.

Kute materiały części zaworów kulowych

Główne wymiary

Klasa 150LB                                                                                                                                                                                                                                                                                                                     Jednostka: mm

Klasa 300LB                                                                                                                                                                                                                                                                                                                  Jednostka: mm
